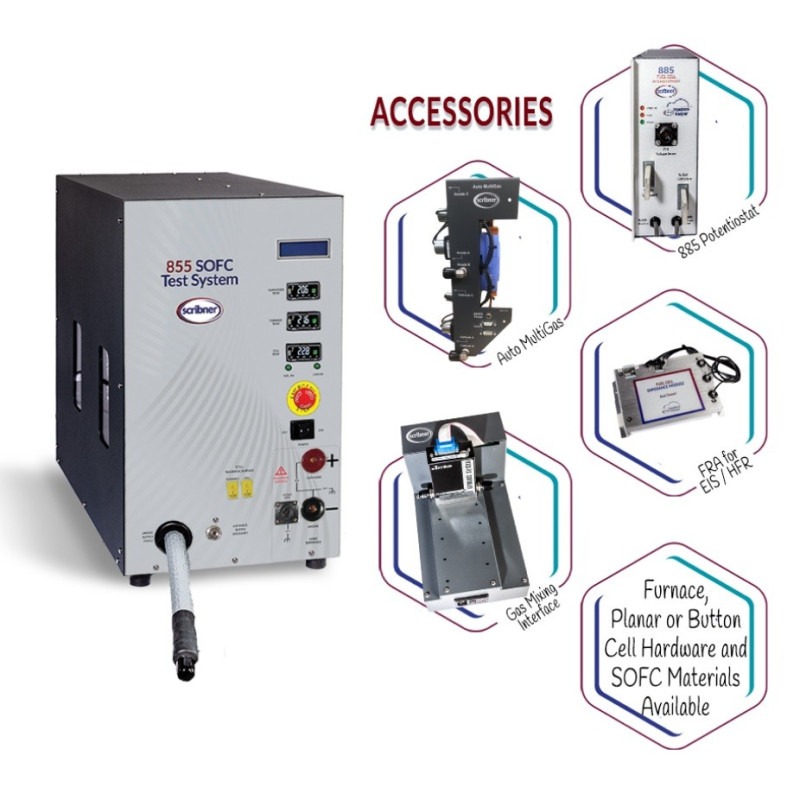

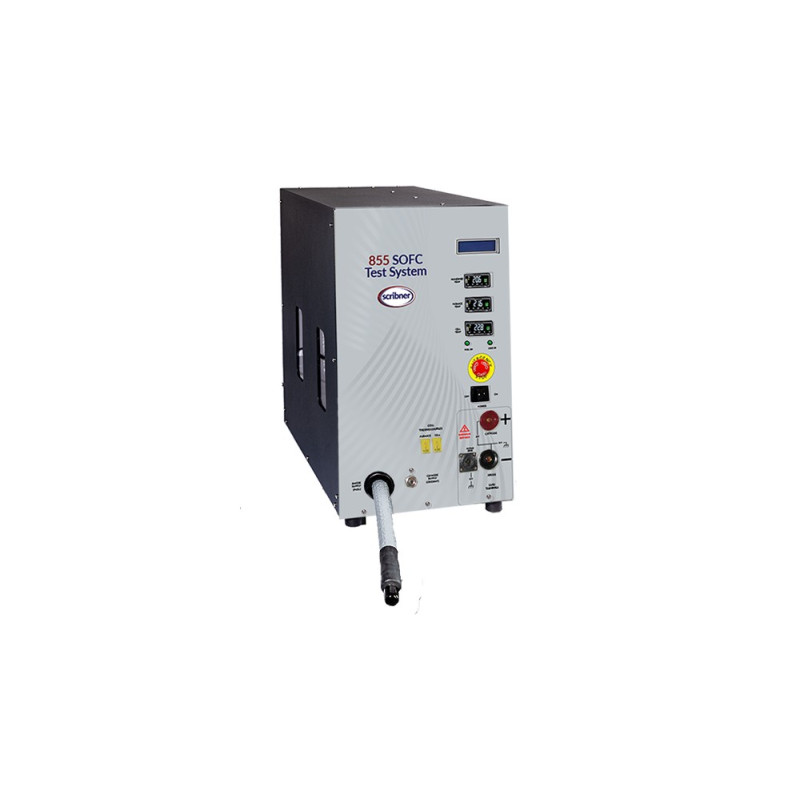

Scribner 855 Sistema de prueba para Pilas de Combustible SOFC

Referencia: 855

Condición: Nuevo

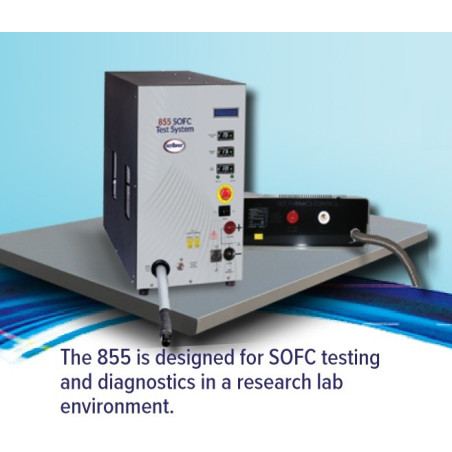

◆ El sistema de prueba 855 SOFC es un sistema de prueba de Pilas de Combustible de óxido sólido (SOFC) integrado y listo para usar.

Consulta este producto

Compartir en Facebook
Remove this product from my favorite's list.
Add this product to my list of favorites.
Imprimir

GENERAL
ESPECIFICACIONES
Opciones
SOFTWARE
VIDEO
Descargar

855 SOFC Data Sheet Descargar (455.87k)

► Esta unidad tiene una capacidad de cero voltios para un rango de medición más bajo. La adición de una fuente de alimentación programable amplía las capacidades del 855 para incluir el modo de electrólisis.

► Cambio automatizado y manos libres entre el modo SOFC y SOEC a través del software FuelCell®.

► El sistema 855 SOFC es conocido por su alto rendimiento y precisión.
Se incluyen el software FuelCell® y el manual de métodos experimentales. Espectroscopia de impedancia opcional y HFR.

Electronic Load:
Maximum Load Current:	5/25/50 A
Maximum Load Power:	100 W
Minimum Load Resistance:	< 2 mΩ (100 mV @ 50 A at load terminals)
Current Resolution:	1 mA for 5/25/50 A
Current Accuracy:	0.3 % of full scale current rating
Voltage Measurement and Data Acquisition:
Maximum Whole Cell Voltage:	20 V
Maximum Reference Electrode Voltage:	9.999 V
Sense Lead Input Resistance:	> 35 kΩ
Voltage Resolution:	I mV
Voltage Accuracy:	±3 mV ±0.3 % of reading
Voltage and Current Data Update Rate:	100 Hz
Reactant Gas Control System:
	All 316 stainless steel construction of humidifiers, flow path, valves and mass flow controllers, with Swagelok^® fittings
Mass Flow Control:	Anode up to 1 SLPM and cathode up to 3 SLPM*. Software controlled mass flow controllers. Automatic N₂ purge valves on anode and cathode
Alarm Inputs:	Gas supply pressures (3), humidifier water level (1), furnace over temperature (1), and external (1)
Temperature Controllers:
Quantity:	(3) Furnace, anode humidifier, cell temp
Set and Report Accuracy:	±0.25 % of span, ±1 least significant digit
Sensor Type:	Thermocouple, type K (R/S also available)
Temperature Limit Controller:	(1) Furnace over-temp
Humidifier:	Anode only, sparger-type, single passivated 316L W heaters per bottle
Temperature Range:	Ambient to 99 ° C
	Automated humidifier bypass
Environment:
Operating Temperature:	0 - 40 °C
Power Source:	120 V, 50/60 Hz, 900 W
Enclosure Type:	Single bench top enclosure
Size and Weight:	18” H x 11” W x 19” D, 50 lb
	46 cm x 28 cm x 48 cm, 23 kg
Safety Features:	Automatic shutdown and N₂, purge with under voltage, over-current, over-temperature, loss of reactant or purge gas pressure, furnace over-temperature limit, communications failure or external alarm. manual emergency stop switch included for manual shutdown by operator.

881 FRA	Integrated FRA for High Frequency Resistance (HFR) and Electrochemical Impedance Spectroscopy (EIS) measurement from 1 mHz to 10 kHz
Manual and Auto MultiGas Modules	Multiple reactant gas selector
Reformate Simulation
DI Water Tank	Simple solution for pressurized delivery for existing DI/RO water source
Button Cell and Planar SOFC Test Fixture and Furnace	SOFC fixtures with custom designed furnace and redundant over-temperature control for added safety

El software FuelCell® está diseñado para controlar o monitorear prácticamente todos los parámetros de una pila o pila de combustible tipo PEM en funcionamiento y realizar una amplia variedad de experimentos.
Es independiente de la tecnología y también se puede utilizar con pilas de combustible tipo DMFC, PAFC, MCFC o SOFC. El software FuelCell® es el software más popular que se utiliza en todo el mundo para la investigación y el desarrollo de pilas de combustible.
FCView es una poderosa utilidad para analizar, representar gráficamente y comparar datos recopilados de FuelCell®. También se incluyen funciones básicas de modelado.
CView se puede utilizar para analizar voltamperometría cíclica y otros datos de CC recopilados de FuelCell®.
