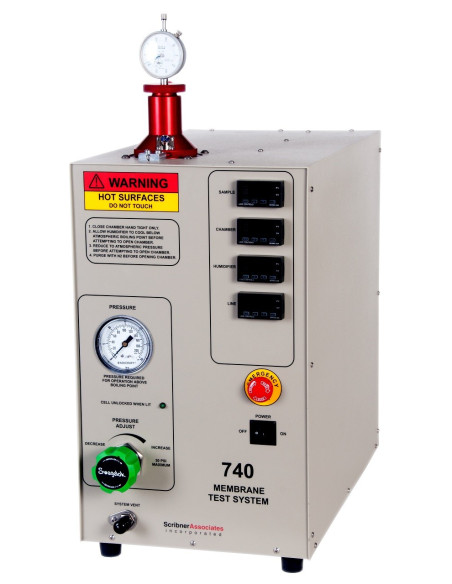

MTS-740 Sistema de Prueba de Membrana
MTS-740
Nuevo
El Sistema de Prueba de Membrana 740 es ideal para el desarrollo de nuevos ionómeros y electrolitos sólidos. Ofrece una medición rápida y precisa de la resistencia y conductividad de la membrana de espesor total en función de la temperatura, el nivel de humedad y la presión.
- Consulta este producto
- Remove this product from my favorite's list.
- Add this product to my list of favorites.
- Imprimir
El sistema de prueba de membrana 740 elimina el enfoque lento de catalizar una membrana y ensamblar una Pila de combustible para evaluar el rendimiento del ionómero. Sistema de prueba de membrana

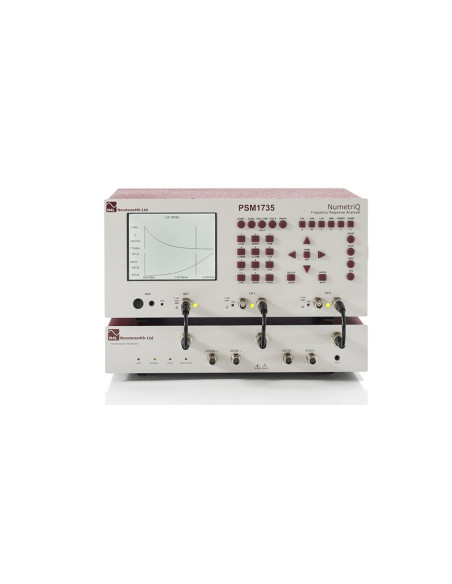

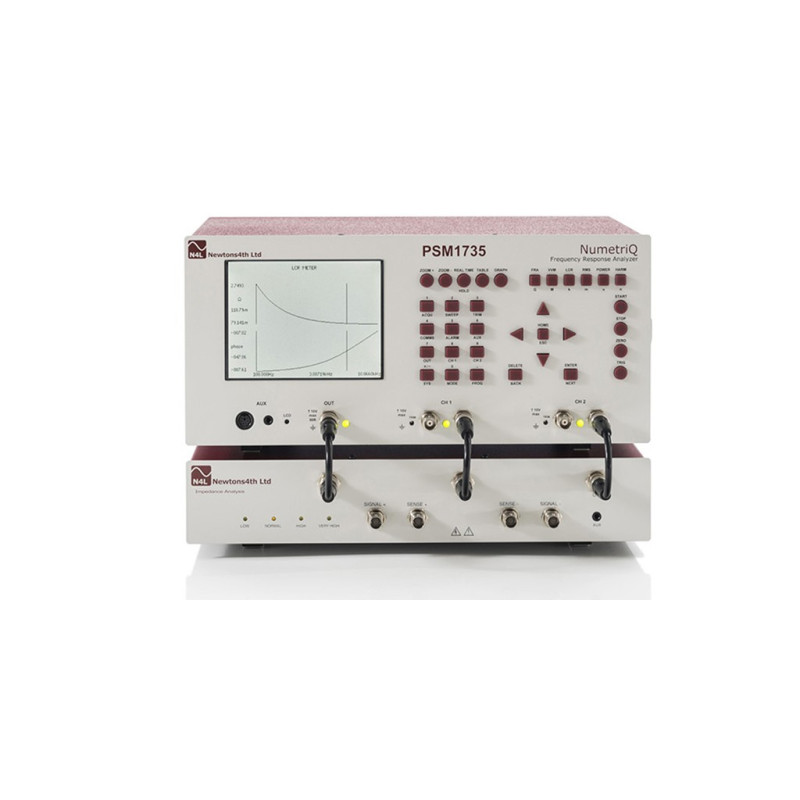

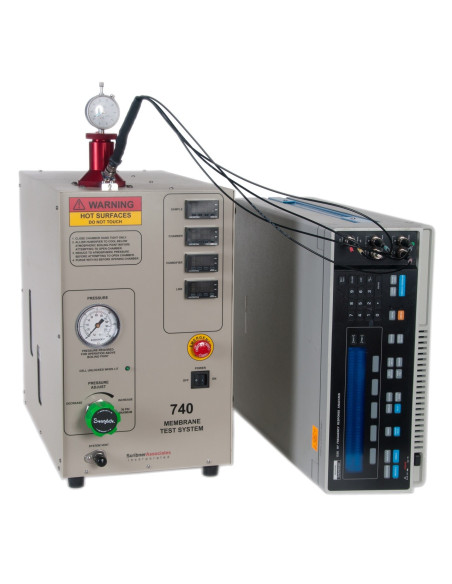

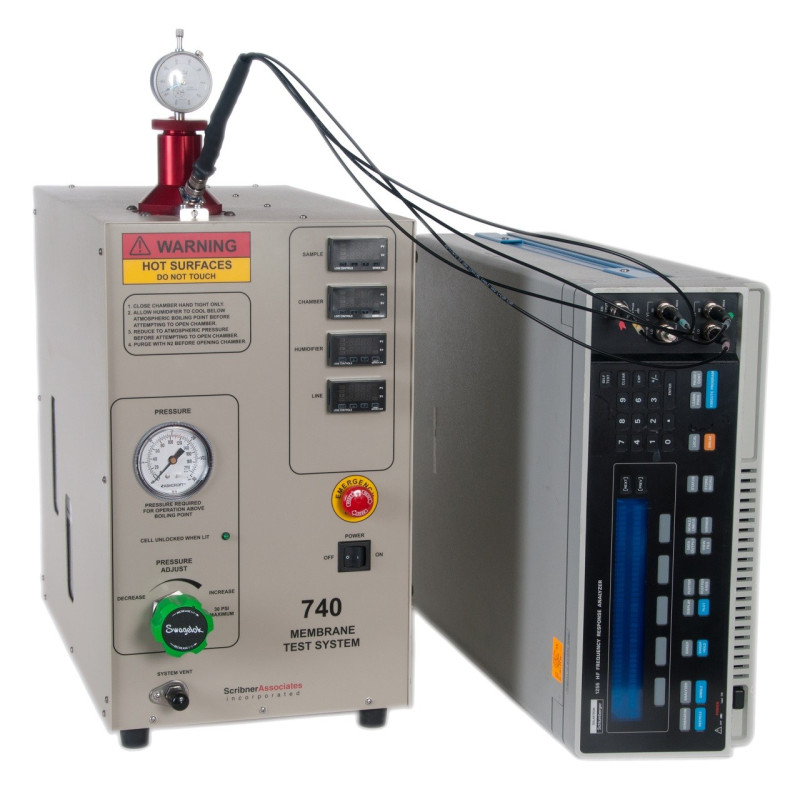

- Scribner ofrece dos Analizadores de Respuesta de Frecuencia compatibles para el Sistema de Prueba de Membrana 740: Solartron Analytical 1260 FRA y PSM1735 FRA del 4 ° de Newton.
- Utiliza membranas desnudas (no catalizadas)
- Tamaño de muestra pequeño 6 mm x 30 mm
- Compresión de muestra cargada por resorte - carga fácil y repetible de muestras de hasta 400 PSI (2,76 MPa)
- Caracterizar rápidamente las muestras en una amplia temperatura y RH
- Método robusto: preciso, repetible y confiable
- Software personalizado MTS4 para control completo del proceso de medición y adquisición de datos
- Software CorrWare®, ZPlot®, MultiStat®, ZPlot · Lab ™ y ZView® para la medición y el análisis de la impedancia de la muestra
- Mezcla de gases húmedos y secos para un control preciso y preciso de la HR y ciclos rápidos de RH
- Control de contrapresión de la cámara de prueba, condensador y tanque de recolección para operación a alta temperatura
- Medición de temperatura de la muestra in situ y punto de rocío para el monitoreo de RH en tiempo real
- Control y monitoreo de múltiples temperaturas de proceso
- Montaje rápido y fácil de la célula con compresión de muestra precisa y repetible
- Alarmas múltiples para una operación segura
- Función de bloqueo de Pila para una operación segura a temperatura elevada, presión y gas H2
- Apagado automático y purga de N2 en condición de alarma
- Instrucciones detalladas de ensamblaje de pilas y procedimiento de análisis de datos
- Interfaz USB nativa para PC para una fácil configuración
| Specification: | Details |
|---|---|
| Gas and Humidification System: | |
| Humidifier: | 316 SS material, designed for 100% gas saturation, auto water fill |
| Mass Flow Control: | Two; Wet and Dry, 0 - 500 sccm each (allows variable wet gas % and RH control) |
| Sample Gas Selector: | Selects N2 or H2/other |
| Gas Pressure Switches: | Two; N2 and H2/other |
| Gas Dewpoint Meter: | One, capacitance-type sensor in sample chamber |
| Measurable Dewpoint: | 0 to 100 °C |
| Set and Report Accuracy: | +0.25% of span, +1 least significant digit |
| Set and Report Resolution: | 0.1 0 C |
| Sensor Type: | Thermocouples, Type T |
| Temperature (max) | 180 °C (chamber, sample), 120 °C (humidifier), 130 °C (gas transfer line) |
| Sample Chamber: | |

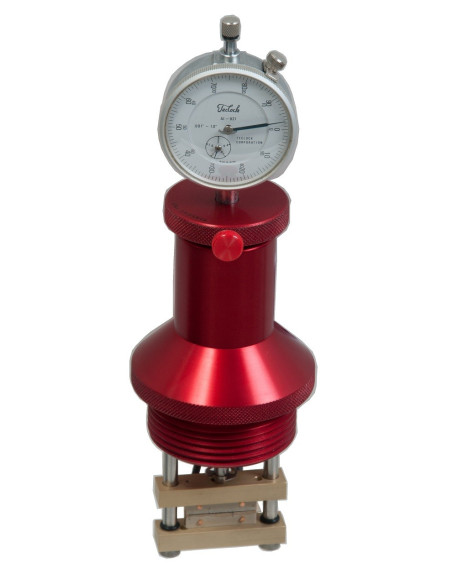

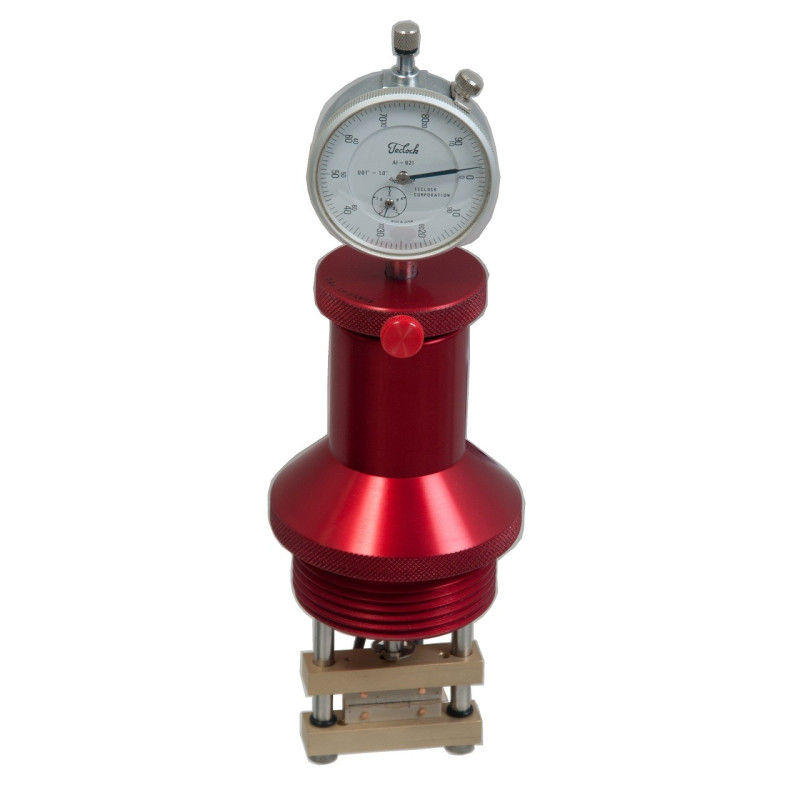

| Open/Close Mechanism: | Threaded, screw-in cell head with integrated electrodes and locking-pin |
| Electrode Clamp Mechanism: | Mechanical, spring-loaded, integrated with cell head |
| Electrodes: | Platinum, proprietary four-terminal design (U.S. Patent No. 7,652,479) |
| Temperature Range: | Ambient to 180 °C |
| Pressure Range: | Ambient to 30 PSIG (207 kPa) |
| Post-Chamber Gas Flow Path: | Heat exchanger, condensate collection tank, precision manual back pressure regulator, vent port |
| Electrochemical Interface and Impedance Measurement: | User-supplied Impedance Analyzer (Solartron Analytical 1260 FRA or Newtons4th PSM 1735 + IAI Interface recommended) |
| MTS4 software works with CorrWare®, ZPlot®, MuItiStat™ and ZPlot-Lab™ and direct control of Newtons4th FRA | |
| Physical and Environment: | |
| Operating Temperature: | 15 - 35 0C |
| Power Source: | 100 - 120 VAC; 50/60 Hz |
| Size, cm (in.): | 46 H x 28 W x 48 D (18 x 11 x 19); excluding installed cell head |
| Software inputs for each experiment: | Chamber, humidifier and gas transfer line temperature set point; Pre-treatment (equilibration) time; Total gas flow rate, Wet gas %, Gas type (H2other or N2), and Back pressure (manually set) |
| Number of steps per experiment: | Up to 100 |
| Live Data Display: | Sample temperature and dewpoint, RH value (calculated from dewpoint and sample temperature), Wet and dry gas mass flow rates, Measured impedance for a single frequency from ZPIot®, remaining step time |
| Data File Format: | Tab delimited ASCII file. Contains time, total flow, wet and dry flow, % wet, temperatures (dewpoint, sample, chamber, humidifier, gas transfer line), RH, pressure, gas type ZPIot® impedance data saved as standard *.z file compatible with ZView™. |
| CorrWare, ZPlot, MultiStat, ZPlot•Lab & ZView are trademarks of Scribner Associates, Inc. Nafion® is a registered trademark of E. I. du Pont de Nemours and Company. |
| Productos | Descripción |
|---|---|

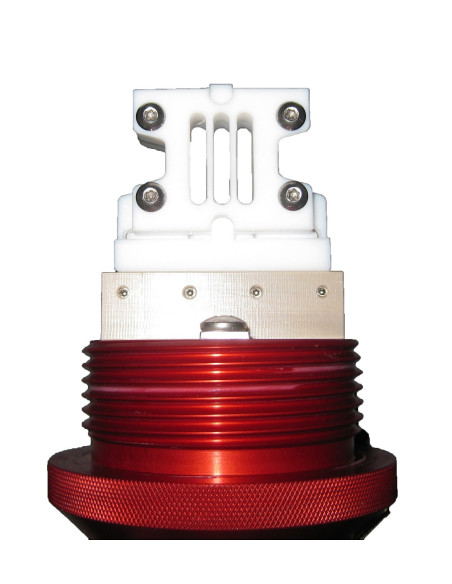

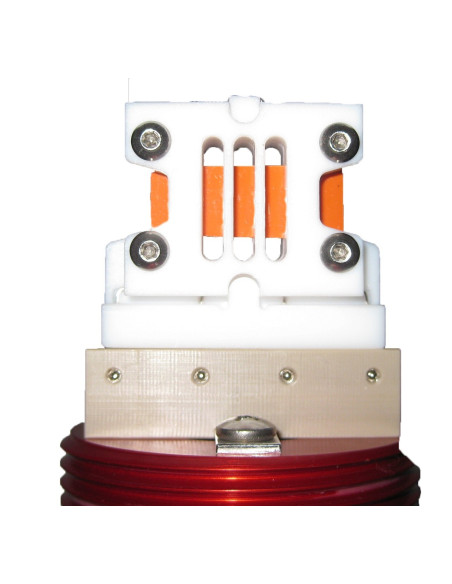

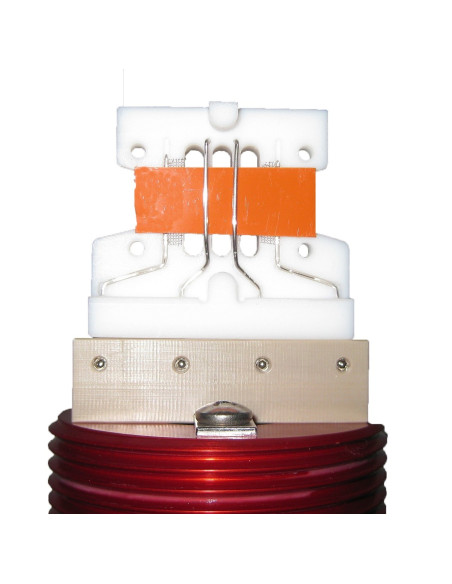

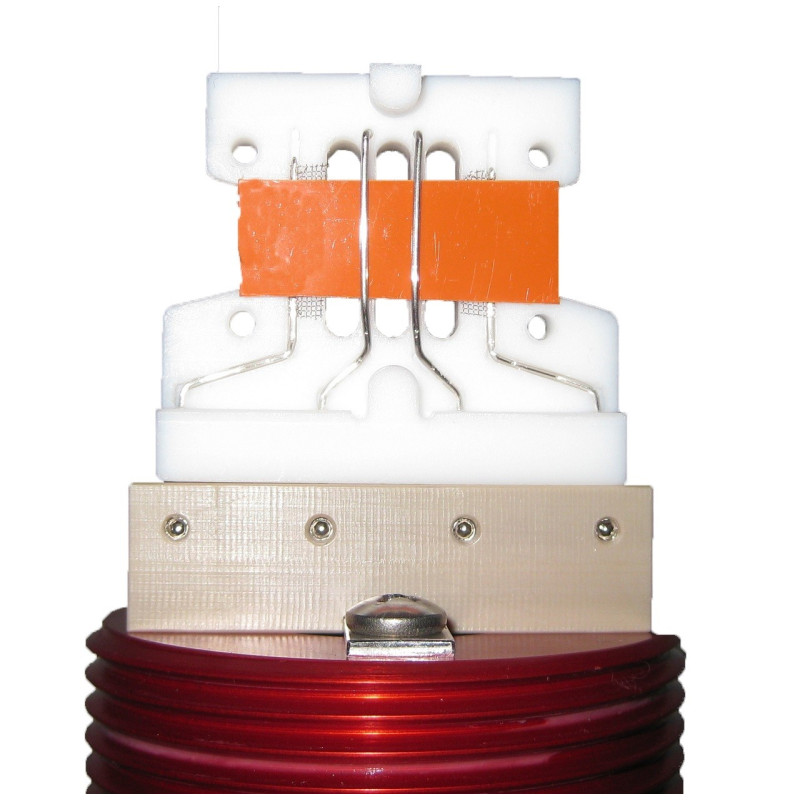

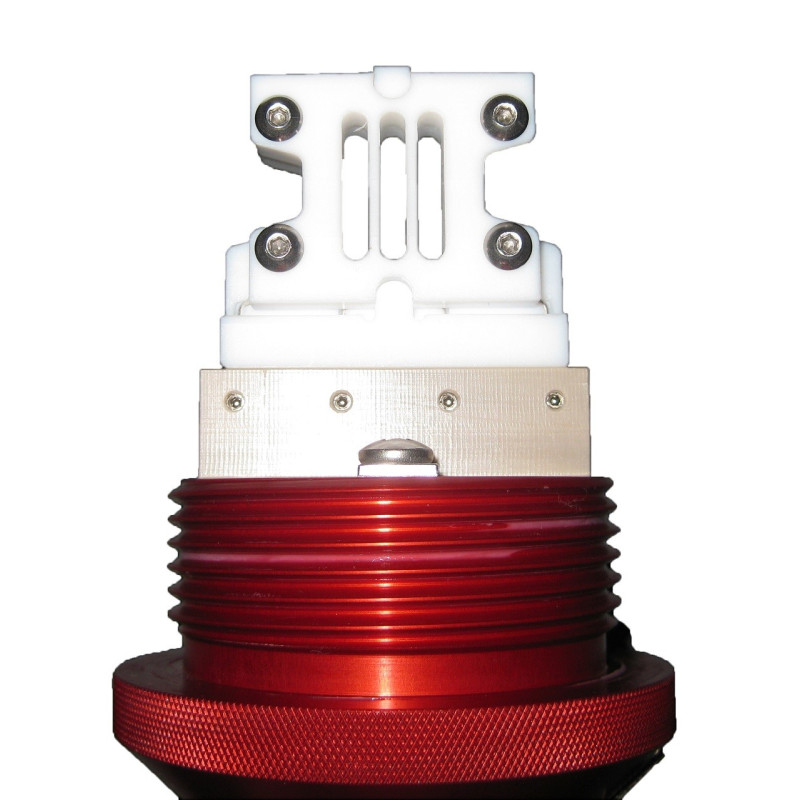

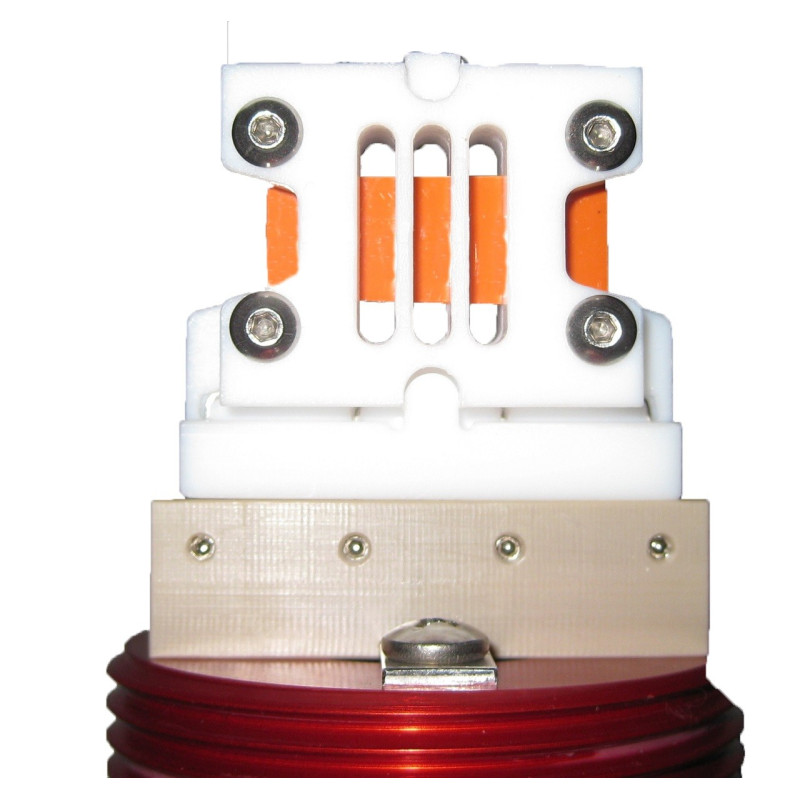

| BT-710 Cabeza de Célula | Cabezal de celda para mediciones de conductividad de la membrana en el plano con el sistema de prueba de membrana 740 y un potenciostato de sobremesa |
| Mezclador de Gas | Mezcla de gas para simulación reformateada o estudios de impurezas / venenos |
