892e
Nuevo

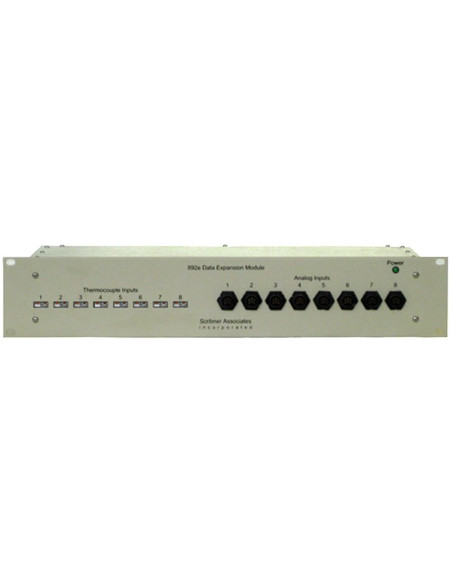

El subsistema de expansión de datos Modelo 892e es un componente de hardware destinado a aumentar las capacidades de entrada de las series 840, 850C / ey 890C / CL / e de los sistemas de prueba de Pilas de combustible
Disponible el:
El Modelo 892e está configurado con dos módulos de adquisición de datos de ocho canales instalados de fábrica, cada uno de los cuales está configurado de fábrica para uno de varios tipos de entrada.
Nuestro sistema de recolección de datos multicanal 892e para hasta 16 canales adicionales de medición de voltaje y / o temperatura es ideal para sensores de presión de entrada / salida, enfriamiento o temperatura distribuida de la chimenea. Este sistema agrega temperatura, voltaje, corriente, presión y otras entradas de datos a la Familia Scribner de sistemas de prueba de Pilas de combustible llave en mano.
- Operación remota desde la interfaz RS485 de los sistemas de prueba de las series 840, 850C/e, 890C/CL/e, y 857.
- 8 entradas de termopar con compensación de unión fría usando conectores miniatura de termopar
- 8 entradas de tensión o corriente con conector de bloqueo circular con cableado para transductor de tensión, transductor de corriente o entrada analógica general
- Conector RS485 pasante para usar con otros accesorios
- Gabinete para montaje en rack de 2U de 19 "
- Compatible con FuelCell® y el software FlowCell® directamente
Specifications: | Details |
---|---|
Number of Channels: | 16 (differential) |
Input Types: | 8 Thermocouple + 8 mV, V, or mA |
Input Voltage Ranges: | ±150 mV, ±500 mV, ±1 V, ±5 V, ±10V |
Input Current Range: | ±20 mA (using 125 Ω, 0.1% resistor) |
Input Over-voltage Protection: | ±35 V |
Voltage, Current Resolution: | 0.01 % of full scale |
Voltage Accuracy: | ±0.1% of full-scale |
Current Accuracy: | ±0.1% of full-scale |
AC Noise Rejection (50/60Hz): | Common Mode: 120 VAC |
Input Impedance (differential): | 20 MΩ or greater |
Max. Voltage Difference on ±10 V for ±5 V and ±10 V ranges, ±2.5 V for other ranges | |
8-Channel Group: | |
Temperature Accuracy: | ±0.5 °C at 0 °C |
Temperature Resolution: | 0.01 °C |
Power Requirement: | 100-240 V, 50/60Hz, 0.3A (Auto Voltage Select) |
Operating Temperature: | 0 - 40 °C |
Physical Dimensions: | 2U rack-mount, 9 cm H x 48 cm W x 20 cm D (3.5 in. H x 19 in. W x 8 in. D) |
Thermocouple Types: | J (-210 to 760 °C) |
T (-270 to 400 °C) | |
E (-270 to 1,000 °C) | |
K (-270 to 1,372 °C) | |
R (0 to 1,768 °C) | |
S (0 to 1,768 °C) | |
B (0 to 1,820 °C) | |
C (0 to 2,320 °C) |
