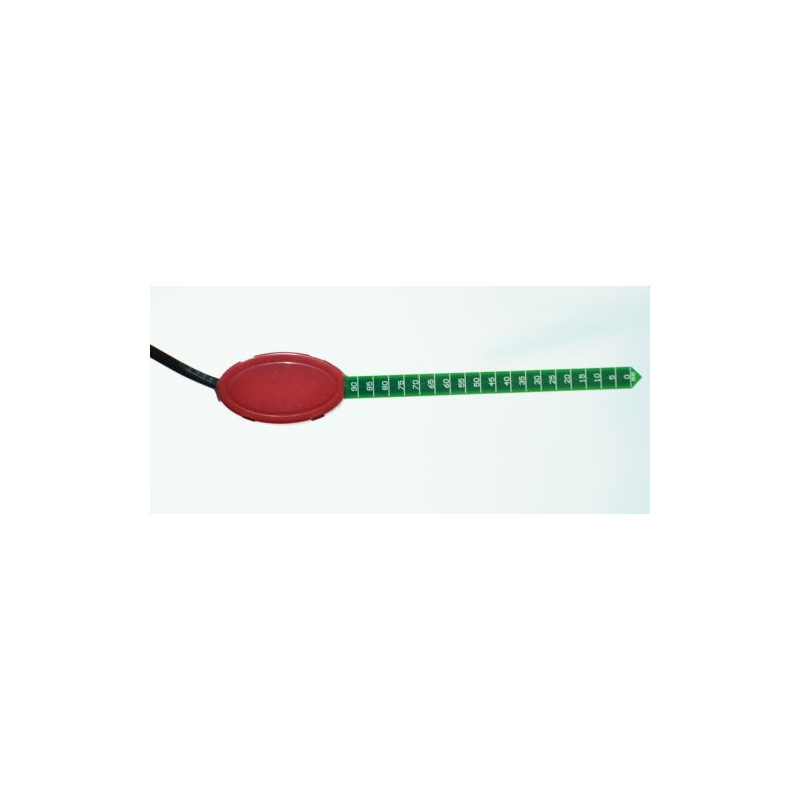

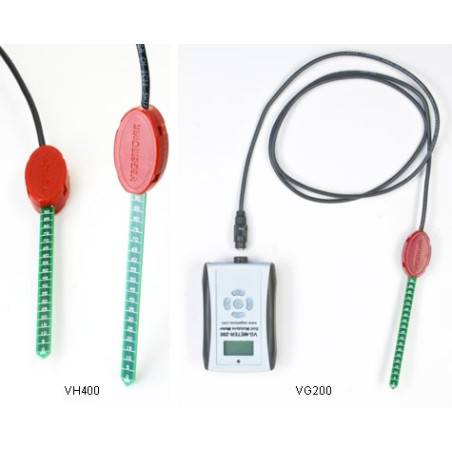

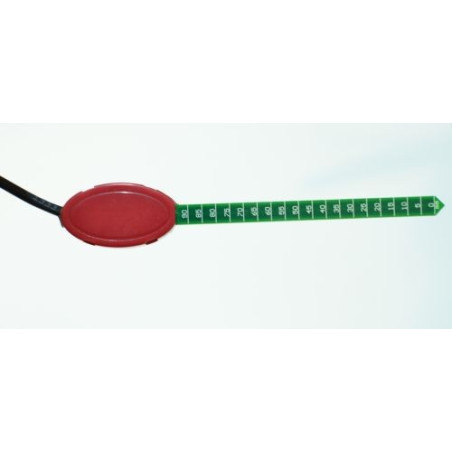

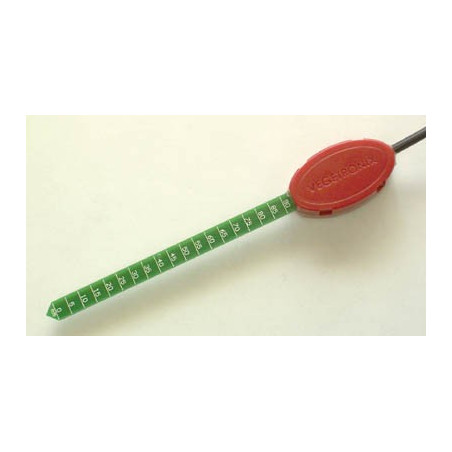

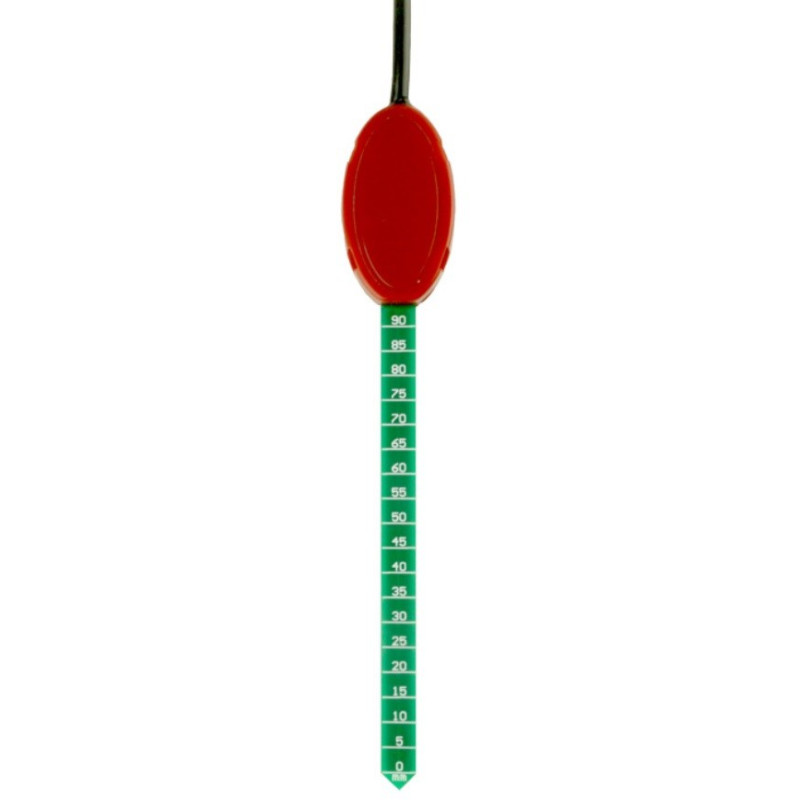

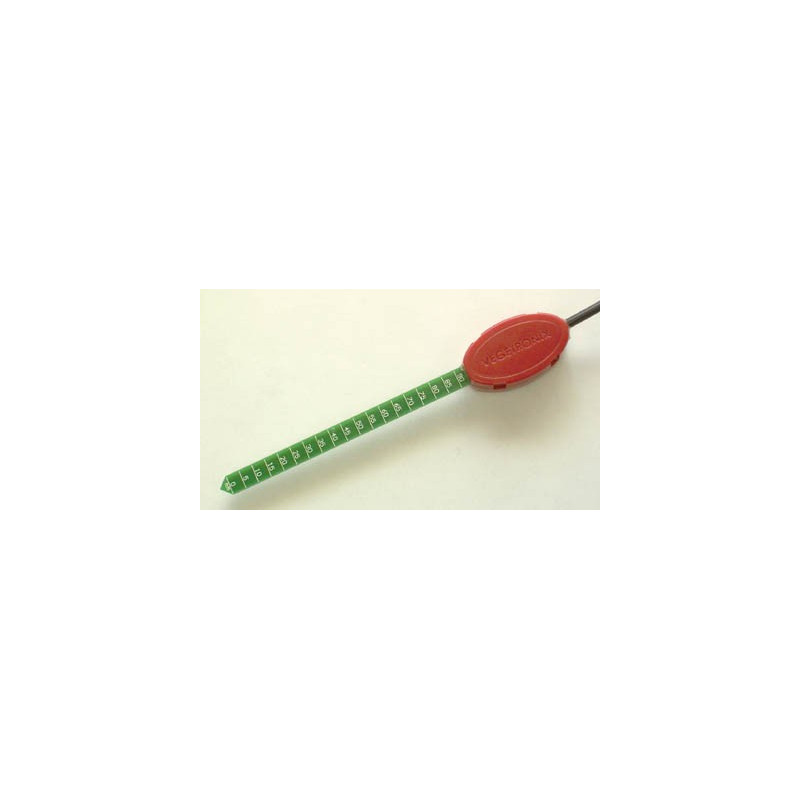

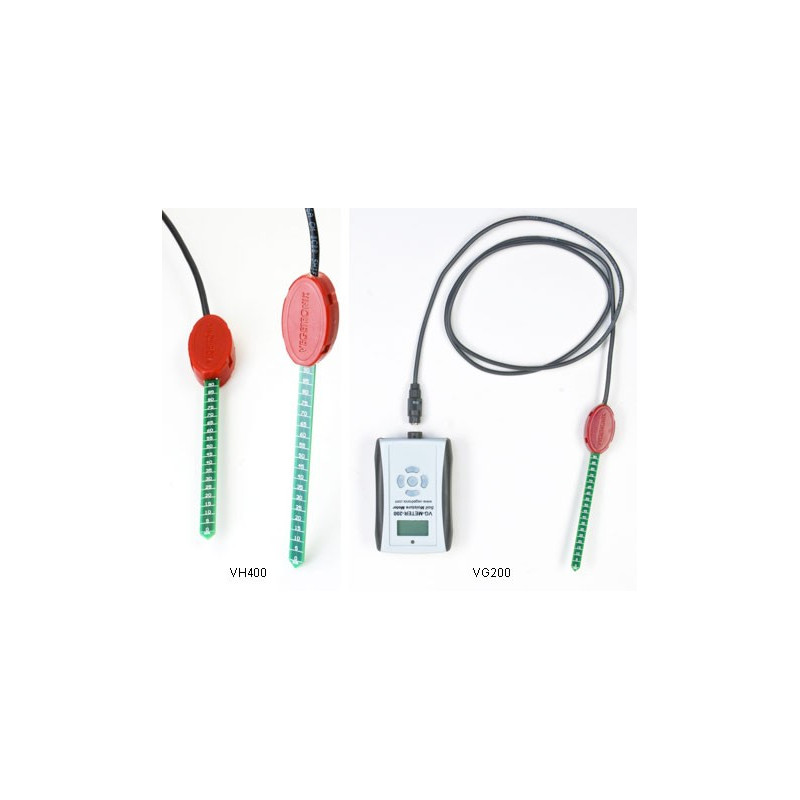

VH400 Sensor de Humidade do Solo Econômico

Vegetronix

New

Sensor de humidade do solo Econômico Vegetronix

80,00 €

O Sensor mede: Umidade do Solo
Sinal de Saída: 0 - 3 Vdc

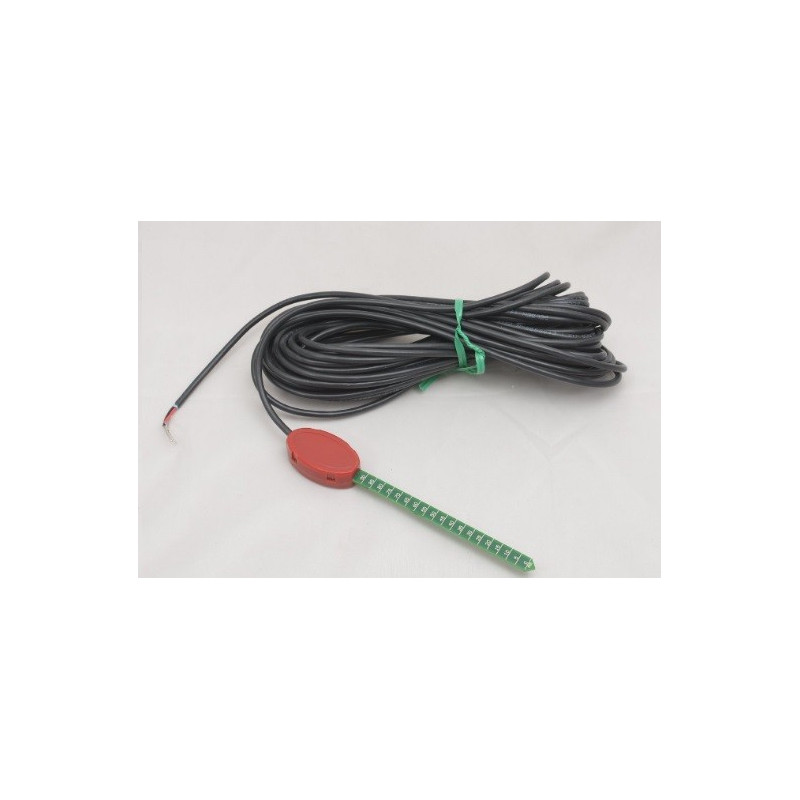

Comprimento do Cabo: 2m, 5m, 10m.
Energía: 3.3 Vdc a 20 Vdc
Classificação IP do Sensor IP68

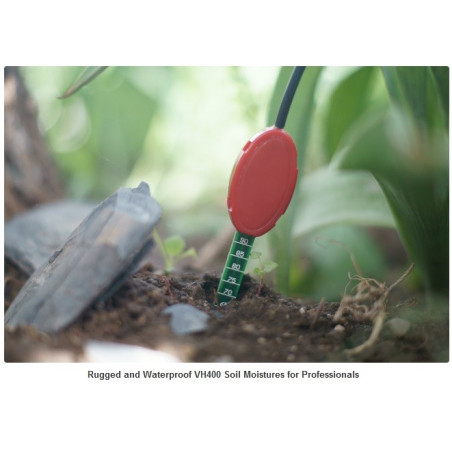

Sensor para uso em: Ao ar livre e para a água
Acessórios Sensores: Cabo de extensão

Sensor de humidade do solo Econômico - VH400

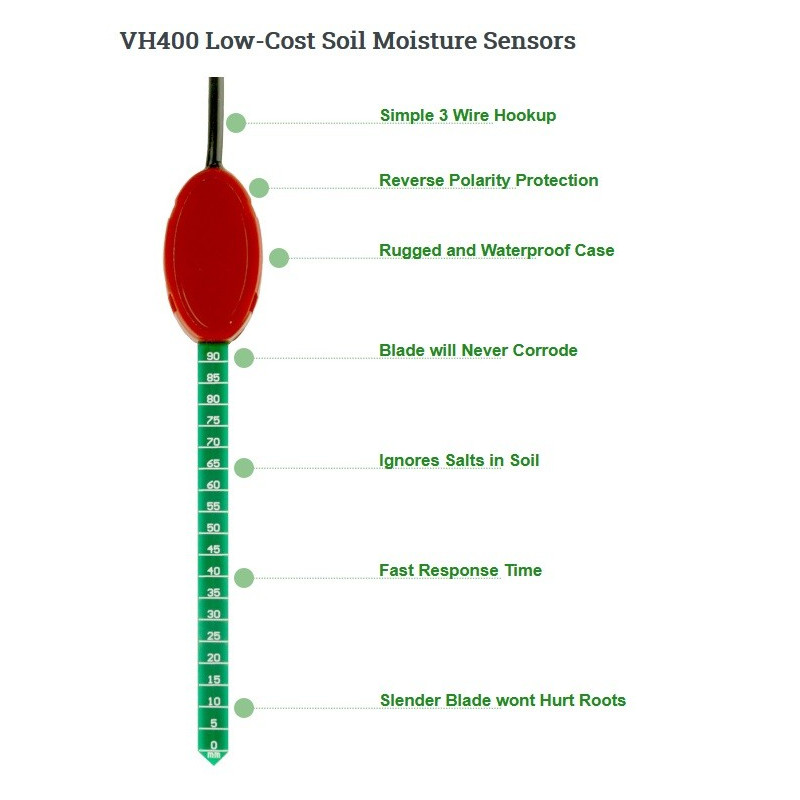

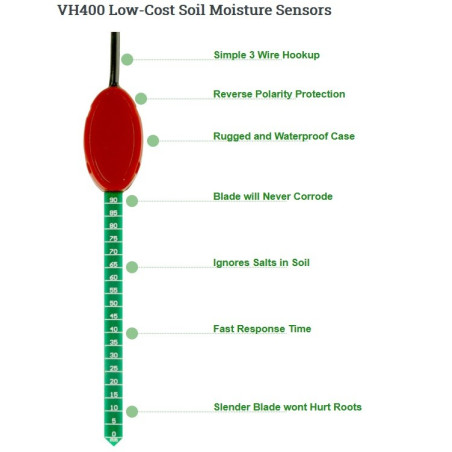

Todos los sensores de humedad del suelo Vegetronix tienen las siguientes propiedades:
De bajo coste
Bajo Consumo
Duraderos
Alta precisión
Tamaño pequeño
Insensible a la sal.
Tensión de entrada regulada
Amplia gama de tensión de alimentación

Nota: El modelo VH400 es compatible con el registrador de datos HOBO serie U12 solo por medio de la electrónica asociada SSE y directamente con los canales analógicos de los registradores y estaciones HOBO U30H22 y el Data Logger GP2 de Delta-T.

El VH400 tiene un rango mucho estrecho de detección, y solo detecta en la proximidad inmediata, por lo que es insensible a las diferencias en el volumen del medio en que está midiendo.

Si la sonda se va a utilizar para medir las tiestos de diferentes volúmenes entonces el VH400 es el modelo ideal.

Usar los sensores de humedad de suelo VH400 en suelos con una mayor saturación de agua y donde se necesita una medida de la humedad absoluta que es independiente del volumen, como en el caso de medir la humedad en plantas en macetas.


Ver VídeoSoil Moisture Sensor as Water Level Sensor

The Techno Gardener demonstrates how a Vegetronix soil moisture sensor can be used as a water level sensor.

Ver Vídeo: How To Wire Up a Soil Moisture Sensor

The Techno Gardener shows you how to wire up a Vegetronix soil moisture sensor to a digital multimeter.

Tabla de selección:

VH400 Series
Voltaje alimentación: 3.3V a 20 VDC.
Estabiliza la salida a los: 400 ms
Temperatura de Operación: -40ºC a 85ºC
Rango de voltaje de salida: 0 a 3V
Consumo típico:  < 7mA
Sensible al Volumen: No
Sensible a la sal: No
Frecuencia de operación: 80MHz
Regulador de Voltaje Interno: Si
Aplicaciones:

Bajo consumo de energía, para controladores de riego, monitorización de humedad de suelos altamente saturados, monitorización de tierra en suelo y tierra en macetas de diferentes volúmenes.



VH400 Curve

Most curves can be approximated with linear segments of the form:

y= mx-b,

where m is the slope of the line

The VH400's Voltage to VWC curve can be approximated with 4 segents of the form:

VWC= mV-b

m= (VWC2 - VWC1)/(V2-V1)

After m is determined, the y-axis intercept coefficient b can be found by inserting one of the end points into the equation:

b= mv-VWC



Voltage Range Equation
0 to 1.1V VWC= 10V-1
1.1V to 1.3V VWC= 25V- 17.5
1.3V  to 1.82V VWC= 48.08V- 47.5
1.82V to 2.2V VWC= 26.32V- 7.89

Tabla de Cableado de Sensor VH400:

Cable Desnudo TIERRA
Cable Rojo ALIMENTACIÓN:  3.3V a 20 VDC.
Cable Negro SALIDA: (0 a 3V relacionado al contenido de humedad)

  VEGETRONIX/VH400-VCW-Vrs-Voltage-200g-MiracleGrowPottingSoil
