AO-RRFT(P)/A Transdutor de Temperatura e Umidade com Sonda Externa

Fuehler Systeme

New

% r.H., g/m³, g/kg, DP °C
Escalas de -30...+70°C, -20...+80°C, 0...+50°C, 0...+100°C
saídas: 0-10 V, 4-20 mA, trocador
função de aquecimento para proteção contra condensação

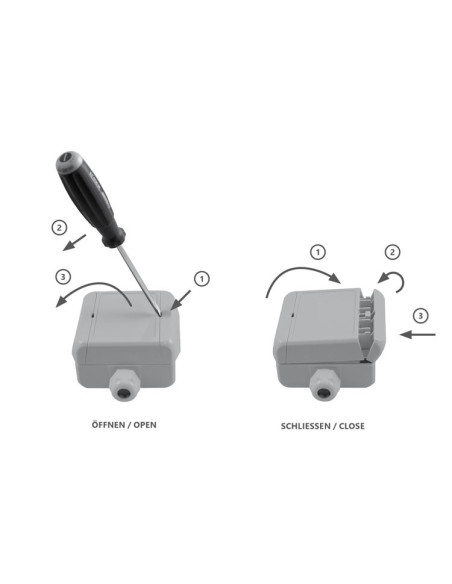

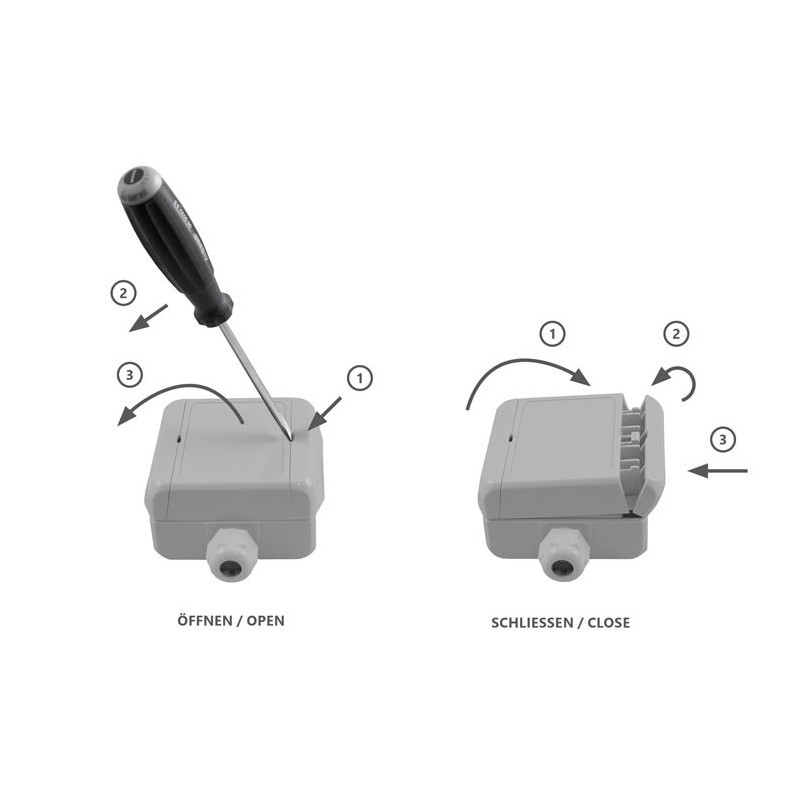

tecnologia de travamento da dobradiça

Saídas para escolher:
     - Humidade Rel: 2 x 4-20mA ou 2 x 0-10V
     - Temperatura: 2 x 4-20mA ou 2 x 0-10V

265,00 €

Imposto Excluido

Classificação IP IP65
O Sensor mede: Temp. / Umidade Relativa
Sinal de Saída: 0-10 V o 4-20 mA
Comprimento do Cabo: 2m

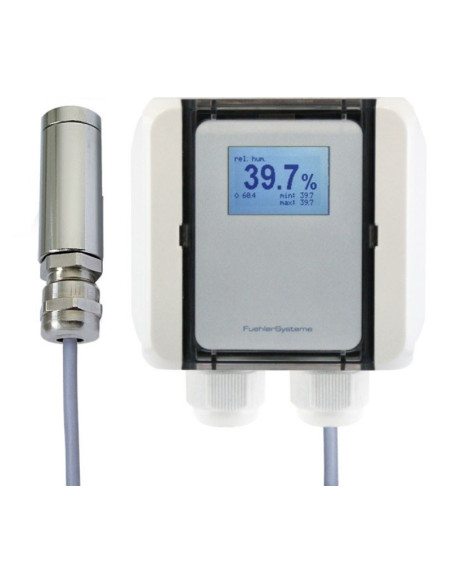

O transdutor de umidade e temperatura ao-RRFT(P)/A com sensor de pêndulo registra a temperatura e, opcionalmente, a umidade relativa, a umidade absoluta, a taxa de mistura ou o ponto de orvalho do ar no ambiente e converte esse valor medido em um sinal de saída linear 0-10 V respectivamente 4-20 mA.

Opcionalmente, o aparelho possui um contato reversível sem potencial e um display retroiluminado.
O contato de comutação pode ser definido para um dos dois valores medidos.

O conteúdo de exibição das unidades pode ser girado em etapas de 90° usando um menu e o valor medido, o limite de comutação definido, o estado do respectivo relé, os valores medidos MIN/MAX para os intervalos selecionados (1 h / 6 h / 12 h / 24 h) etc. podem ser lidos. O valor medido além da temperatura pode ser selecionado entre os 4 parâmetros % r.h., g/m³, g/kg, dp pode ser facilmente selecionado por chave DIP.

O dispositivo de medição de umidade possui uma função de aquecimento para proteger o sensor em alta umidade 95...99% r.h.. Se a umidade relativa exceder o valor limite definido de fábrica por um determinado período de tempo, a função de aquecimento é ativada.
O sensor é aquecido por um tempo limitado e, portanto, seco e protegido contra condensação. Durante o aquecimento e a fase de equilíbrio de temperatura subsequente, o sinal de saída é mantido estável no último valor medido antes da função de aquecimento ser acionada.

O sensor de umidade e temperatura está muito bem protegido contra contaminação por um filtro sinterizado aparafusável e pode, se necessário, ser calibrado com precisão no local usando um controlador de compensação.

Measurement range r.H. 0...100% r.H.
Measurement range abs. humidity 0...50 g/m³, 0...80 g/m³ (calculated) selectable by DIP switch
Measurement range air fuel ratio 0...50 g/kg, 0...80 g/kg (calculated) selectable by DIP switch
Measurement range dew point -20 up to +50°C DP, -20 up to +80°C DP, 0 up to +50°C DP (calculated) selectable by DIP switch
Measurement range temp. -30...+70°C, -20...+80°C, 0...+50°C, 0...+100°C selectable by DIP switch
Accuracy ±3% r.H. (30%...70% r.H., else ±5% r.H. at 20°C), ±0,3 K (10...40°C, else ±0,5 K)
Temperature dependency < 0,02% r.H. / °C (voltage output), < 0,04% r.H. / °C (current version); < 0,05°C / 10 K (voltage version), < 0,07°C / 10 K (current output)
Long term stability ±1%/year
Sensor capacitive humidity sensor
Sensor protection screwable stainless steel sinter filter, condensation protection by heating function in the range of 95...99% r.H.
Flow rate < 2 m/s
Supply voltage at 0-10 V 24 V AC/DC (±5%)
Supply voltage at 4-20 mA 15...36 V DC (Ubmin = 15 V + RLast*0,02A)
Current consumption at 0-10 V typ. 10 mA
Current consumption at 4-20 mA max. 20 mA
Analogue output 0-10 V 3-wire connection, load current <0,1 mA
Analogue output 4-20 mA 2-wire connection (transmitter), max. RLoad(Ohm) = (+Ub - 15 V) / 0,02 A
Electrical connection screw terminals max. 1,5 mm²
Cable 2 m shielded PVC cable
Housing polyamide with snap closing screws, colour white like RAL 9010
Cable gland PG11 high-strength cable gland with strain relief
Display optional LCD-Display, to display the actual humidity and temperature
Material Pendulum: brass nickel-plated

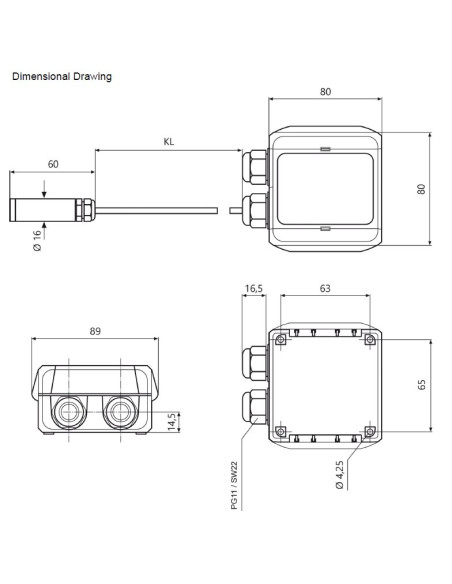

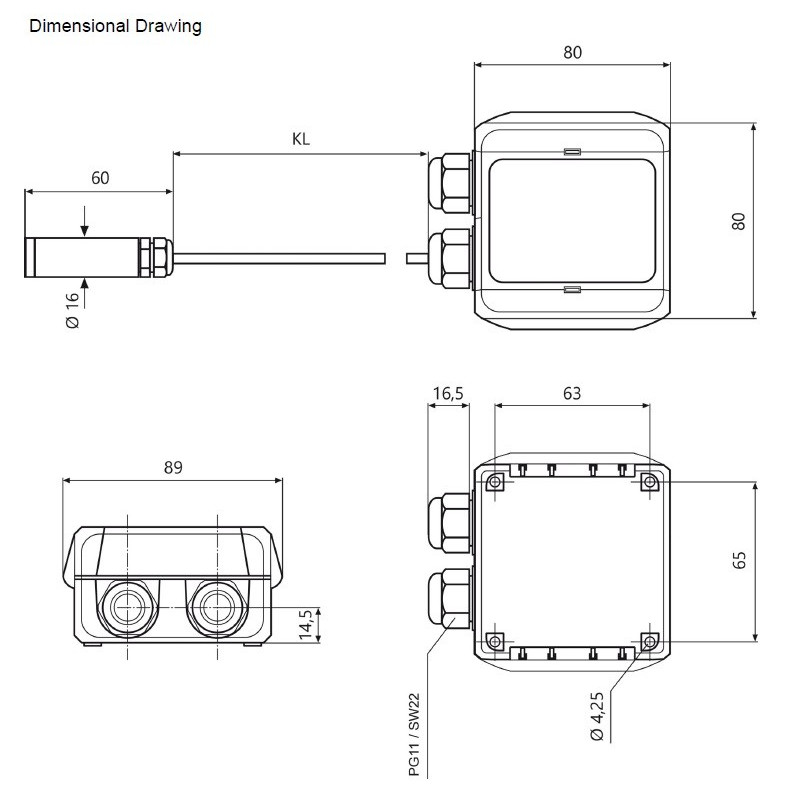

Dimensions Protection tube: Ø 16 x 60 mm
Protection type IP65
Protection class III
Working range r.H. 0...98% r.H. in contaminant-free, non-condensing air
Working temperature Probe: -20...+80°C, Electronic: -30...+70°C
Storage temperature -20...+50°C
Installation screw fastening
Approvals CE-conformity, EAC, RoHS
