AO-FS1600 Plataforma Multi-Sensor - Modbus RTU

Fuehler Systeme

New

- Até 8 variáveis medidas em um dispositivo
- Escolha de 16 sensores
- Modbus RTU
- Estojo de alta qualidade e macacos de aço inoxidável.

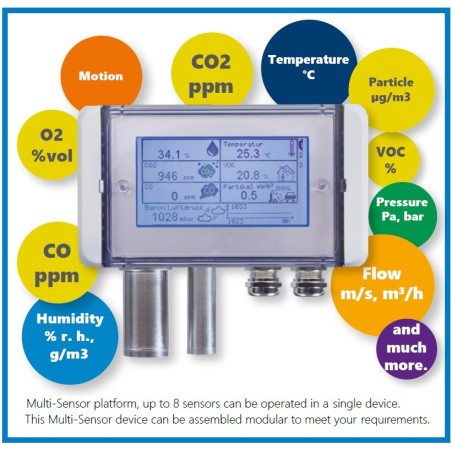

Este dispositivo de medição multisensor pode ser composto modularmente das seguintes variáveis medidas: temperatura, umidade (também aquecida), pressão do ar, pressão diferencial, qualidade do ar (CO, CO2, VOC, O2, partícula), fluxo, brilho e movimento.

690,00 €

Imposto Excluido

Tipo de Instrumento Plataforma multi-sensor
O instrumento mede: Qualidade do Ar - VOC
O Sensor mede: Múltiplos Parâmetros
Sinal de Saída: Modbus

Essa plataforma de sensores fornece um talento compacto e múltiplo para capturar as principais condições ambientais em um único instrumento com mais de 200 opções de configuração. A saída digital está disponível como Modbus RTU e relé on-board para processamento adicional do sinal. A série de caixas de alta qualidade com a nova tecnologia de fechamento de dobradiça oferece espaço ideal para a plataforma multi-sensor. Os sensores externos são protegidos com segurança contra influências externas por acessórios de alumínio / aço inoxidável. Um display LCD gráfico com luz de fundo de 4 polegadas visualiza todos os valores medidos e também serve para configurar os dispositivos de medição usando o menu do usuário. Os dispositivos de medição multisensor são ideais para uso em locais de trabalho, instalações de produção, armazéns, instalações médicas ou na indústria.
Para a saída de relé opcional, o limiar de comutação e a histerese podem ser ajustados usando um registrador. Também para a exibição opcional, ajustes como conteúdo da exibição, orientação em incrementos de 90 °, modo da luz de fundo etc. podem ser especificados por registro.


Como equipamento especial, estão disponíveis um contato alternado sem potencial e / ou uma tela com luz de fundo. O conteúdo da tela pode ser girado em etapas de 90 ° usando um comando.
Como funções especiais, uma série de valores medidos definidos de outros participantes do barramento (também entre fabricantes) pode ser mostrada no visor. Para exibir valores medidos de outros participantes do barramento, estes são inseridos no registro correspondente pelo mestre do barramento. O contato alternado opcional pode ser configurado para valores medidos de outros participantes do barramento.
A configuração do endereço, modo de transmissão / velocidade, resistor de terminação e função mestre / escravo dos dispositivos de barramento pode ser feita facilmente usando a inovadora tecnologia de chave DIP. Assim, os dispositivos podem ser integrados ao sistema de maneira rápida e fácil e posteriormente parametrizados via mestre.
Os dispositivos de barramento podem até ser redefinidos para as configurações de obras durante a operação do mestre. Assim, a funcionalidade básica do dispositivo é recriada em questão de segundos. Isso pode ser necessário no caso de parametrizações incorretas de, por exemplo, deslocamento, limiar de comutação, modos de exibição etc.
Por meio da topologia mestre / escravo FS, nós autárquicos sem mestre SPS adicional podem ser instalados na série de dispositivos. Por este meio, um dispositivo de barramento assume a função principal no nó. Isso solicita os valores medidos de outros participantes do barramento, insere-os automaticamente no registro correspondente e os mostra no visor interno. Além disso, o mestre pode avaliar e operar atuadores adicionais na série de dispositivos (entradas e saídas analógicas, estação retransmissora).

Sensor de qualidade do ar de CO2
Faixa de medição CO2 0 ... 10.000ppm, opcional 20.000ppm ou 50.000ppm
Precisão 0-2000 ppm: ± 50 ppm + 2% v. MW, 0-5000 ppm: ± 50 ppm + 3% v. VM, caso contrário: ± 100 ppm + 5% v. MV (a 20 ° C, 1013
mbar, calibração automática ON)
Dependência de temperatura CO2: ± 5 ppm / K
Dependência de pressão compensada se a opção "sensor de pressão de ar" for selecionada, senão 1,6% do valor medido / kp de diferença para
1013mbar
Tempo de resposta (t90) <1 min
Estabilidade a longo prazo ± 1% FS / ano
Sensor sensor infravermelho não dispersivo (NDIR)
Calibração automática A compensação de desvio automática ocorre no intervalo de 7 dias. Isso garante uma excelente estabilidade a longo prazo.
O dispositivo deve ser fornecido com ar fresco dentro desse intervalo (durante operação contínua) por pelo menos 10 minutos.
Esta função pode ser desativada no dispositivo através do interruptor DIP (necessário, se em vários intervalos consecutivos não houver novos
ar será fornecido).
Calibração manual O ajuste manual para 400 ppm pode ser executado via comando de registro.


Sensor de qualidade do ar para gás misto
(VOC)
Faixa de medição VOC 0-100% (qualidade do ar boa / ruim, referente ao gás de calibração)
Precisão ± 10% FS (a 20 ° C, 50% r.H. e calibração automática ativada)
Dependência de temperatura ± 0,2% FS / K
Tempo de resposta (t90) <1 min
Estabilidade a longo prazo ± 5% FS / ano (autocalibração ON)
Sensor sensor de óxido metálico de COV
Calibração automática A compensação de desvio automática ocorre no intervalo de 7 dias. Isso garante uma excelente estabilidade a longo prazo.
O dispositivo deve ser fornecido com ar fresco dentro desse intervalo (durante operação contínua) por pelo menos 10 minutos.
Esta função pode ser desativada no dispositivo através do interruptor DIP.
Calibração manual O zeropoint manual pode ser definido por 10% no comando de registro
Sensibilidade A sensibilidade pode variar em três níveis, via comando de registro, para 10%


Sensor de qualidade do ar CO
Faixa de medição CO 0-1.000 ppm
Precisão ± 5 ppm + máx. ± 5% f. mv (a 20 ° C, 50% r.H.)
Dependência de temperatura CO: ± 5 ppm / K
Tempo de resposta (t90) <5 min
Estabilidade a longo prazo ± 1% FS / ano
Sensor Sensor de gás eletroquímico


Transdutor de umidade / temperatura
Faixa de medição r.H. 0-100% r.H.
Umidade de precisão ± 3% r.H. (30-70% r.H., mais ± 5% r.H., a 20 ° C)
Faixa de medição de temperatura -20 ° C ... 50 ° C
Temperatura de precisão ± 0,5 K
Valores termodinâmicos calculados temperatura do ponto de orvalho, abs. umidade, razão ar combustível, entalpia, temperatura do bulbo úmido, pressão de vapor
Estabilidade a longo prazo ± 1% FS / ano
Sensores Sensor combinado de umidade e temperatura
Proteção do sensor de alta umidade
alcance
proteção contra condensação por função de aquecimento a mais de 95% r.H. (função de retenção dos valores medidos
durante a função de aquecimento).
Caudal <2 m / s


Transdutor de temperatura / umidade aquecido permanente
Faixa de medição r.H. 0-100% r.H.
Umidade de precisão ± 3% r.F. (30-70% r.F., sonst ± 5% r.F., a 20 ° C)
Faixa de medição de temperatura -20 ° C ... 50 ° C
Temperatura de precisão ± 0,5 K
Valores termodinâmicos calculados temperatura do ponto de orvalho, abs. umidade, razão ar combustível, entalpia, temperatura do bulbo úmido, pressão de vapor
Estabilidade a longo prazo ± 1% FS / ano
Sensores Sensor combinado de umidade e temperatura + Pt100
Proteção do sensor de alta umidade
alcance
proteção contra condensação por aquecimento permanente em torno de 3k acima da temperatura ambiente
Caudal <2 m / s


Sensor de pressão de ar
Faixa de medição atmosférica /
pressão barométrica
500-1150 mbar
Precisão ± 3 mbar (a 20 ° C)
Dependência de temperatura 1 mbar / 10 K
Imprecisão da linearidade ± 1% FS
O deslocamento pode ser definido no registro
A atenuação de saída pode ser definida no registro

Sensor de pressão
Faixa de medição de pressão V1: -100 ... + 100 Pa
V2: -500 ... + 500 Pa
V3: -5000 ... + 5000 Pa
O ajuste manual do ponto zero pode ser executado
Cálculo do fluxo de ar V1: 0-4.000 m³ / h da pressão diferencial uo a 100Pa, fórmula e parâmetros via registro
V2: 0-20.000 m³ / h da pressão diferencial uo a 500Pa, fórmula e parâmetros via registro
V3: 0-200.000 m³ / h da pressão diferencial uo a 5000Pa, fórmula e parâmetros via registro
Precisão Pressão diferencial: ± 3,0% FS (a 20 ° C)
Dependência da temperatura Pressão diferencial: ± 2,5% FS / 10 k
Imprecisão da linearidade Pressão diferencial / Pressão do ar: ± 1,0% FS
O deslocamento pode ser definido no registro
A atenuação de saída pode ser definida no registro
Resistência à pressão 5 vezes da faixa de medição
Ajuste manual do ponto zero O ajuste manual do ponto zero pode ser executado


Sensor de movimento
Faixa de medição movimento movimento sim / não, ângulo de vértice 90 ° / 110 ° na faixa de 360 ​​°, alcance 10 m
Tempo de resposta (t90) <1 s
Sensor sensor de movimento infravermelho MTS 10/360, fotodiodo


Transdutor de fluxo (com sensor de pêndulo, flange de montagem dentro do escopo de fornecimento)
Princípio de medição método de medição calorimétrico
Faixa de medição de vazão V1: 0-5 m / s
V2: 0-20 m / s
Cálculo do fluxo de ar V1: 0-50.000 m³ / h, fórmula e parâmetros via registro
V2: 0-200.000 m³ / h, fórmula e parâmetros via registro
Precisão ± 0,3 m / s + máx. ± 4% FS (a 20 ° C, 45% r.H., 1013 mbar)
Dependência de temperatura ± 1% FS / 10 K
Estabilidade a longo prazo ± 1% FS / ano
Tempo de resposta (t90) <1s
faixa de operação V1: 0,3-5 m / s
V2: 0,3-20 m / s


Sensor de material particulado
Faixa de medição de partículas
importam
0 μg / m³ ... 1000 μg / m³
Precisão ± 5 μg / m³ + máx. ± 4% FS (a 20 ° C, 45% r.H., 1013 mbar)
Dependência de temperatura ± 1% FS / 10 K
Estabilidade a longo prazo ± 1% FS / ano
Tempo de resposta (t90) <1s


Sensor de oxigênio
Faixa de medição de oxigênio 0… 25% vol. opcional 0 a 100% vol.
Precisão ± 5 μg / m³ + máx. ± 4% FS (a 20 ° C, 45% r.H., 1013 mbar)
Dependência de temperatura ± 1% FS / 10 K
Estabilidade a longo prazo ± 0,2% FS / ano com calibração automática ON
Tempo de resposta (t90) <1s


Geral:
Tensão de alimentação 24V DC +/- 5%
Consumo de corrente tipicamente 100 mA (dependendo dos parâmetros MODBUS e luz de fundo selecionada) mais 20ma / sensor
Saída digital Modbus RTU
Terminal de conexão elétrica, sem necessidade de ferramentas, economia de tempo
Exibir display programável em 3 níveis, interfaces específicas do cliente opcionais
Caixa em policarbonato PC UL 94 V0 com fechaduras para dobradiças, cor cinza claro
Prensa-cabos Conexão de cabo 12mm com alívio de manchas
Dimensões Caixa: L 150 x W 80 x H 62 mm, sem acessórios
Tipo de proteção Invólucro / eletrônico: IP65 (IP20 com material particulado opcional e / ou CO2), acessórios para sensores: IP30
Classe de proteção III
Proteção do sensor (1) r. / Temp, VOC, CO2: em acessórios V2A com filtro sinterizado V2A parafusado / variável (2) pressão diferencial
pressão, CO, movimento: no alojamento (3) velocidade de fluxo: no pêndulo V2A (4) O2, poeira fina: filtro interno
Temperatura de trabalho e armazenamento -20 ... + 50 ° C
Faixa de aplicação Monitoração do ar ambiente, ar livre de poluição e sem condensação, até no máx. 98% de r.H. (exceto gases nocivos de acordo com
com especificações do sensor)
Acessórios nos tubos V2A do dispositivo e / ou no filtro sinterizador V2A
Conectores de fixação opcionais / parafuso
conectores
Padrão industrial M12 em aço
recursos especiais Ao calcular tamanhos diferentes, dependendo da configuração selecionada do sensor, pressão do ar, densidade do ar etc. são
incluído. Se esses valores não estiverem disponíveis internamente nos sensores, eles podem ser inseridos pelo mestre Modbus no
Os registos correspondentes deste dispositivo de medição. Esses valores são, portanto, usados ​​para o cálculo em vez de
valores padrão. Mais informações podem ser encontradas na descrição atual do sistema MODBUS.
