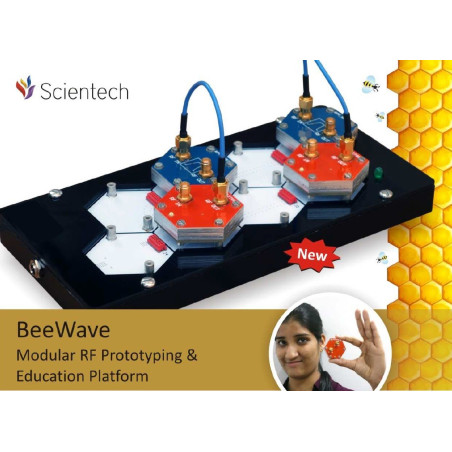

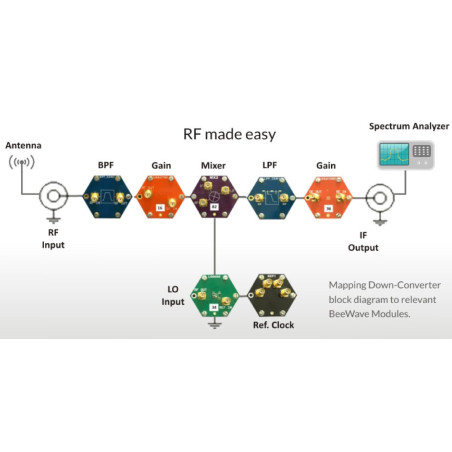

BeeWave Plataforma modular de prototipagem e educação de RF

BeeWave

SCIENTECH TECHNOLOGIES

New

◆ BeeWave é um conceito inovador que permite aos usuários construir circuitos de RF completos com suas próprias mãos, no conforto de suas mesas e sem a necessidade de ferramentas especiais.

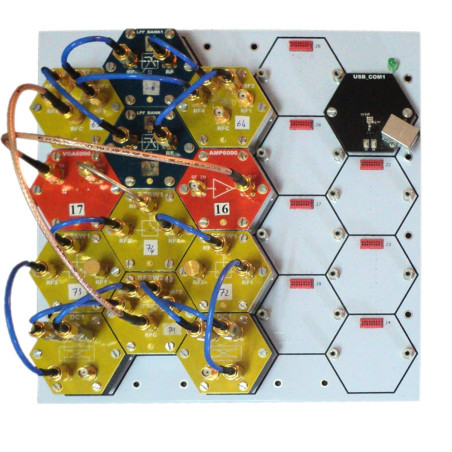

◆ Você não precisará mais se preocupar em polarizar, alimentar ou combinar trilhas complexas em seu PCB, o BeeWave atua como uma placa de ensaio de RF onde você só precisa colocar e conectar módulos diferentes (cada um representando uma função de RF) e deixar o BeeWave se preocupar com o resto.

Adicionar à Lista de desejos

Categoria Telecomunicações
Função Transmissões

BeeWave Data Sheet Download (1.21M)

► A construção de PCBs de RF tem sido uma grande barreira enfrentada pelos projetistas e educadores de circuitos de RF e microondas. Projeto complexo, fabricação cara e solução de problemas difícil forçaram muitos projetistas a confiar principalmente em cálculos teóricos e simulações, levando a projetos abaixo do ideal e a uma experiência insatisfatória em sala de aula.

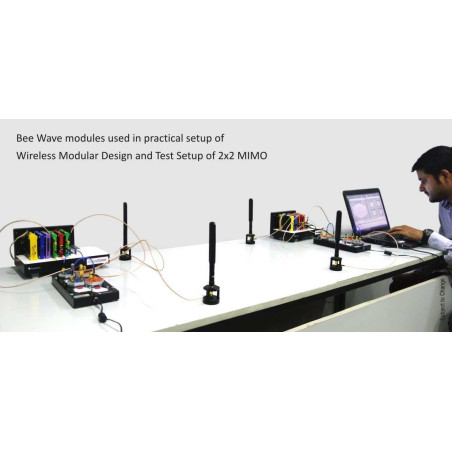

► O desempenho superior de RF torna o BeeWave uma ferramenta ideal para prototipagem profissional, enquanto a facilidade de uso, as configurações de ensino pré-construídas e a conectividade PC/Matlab o tornam uma ferramenta perfeita para ensinar conceitos de RF e sem fio na prática, em vez de na tela do computador.

Recursos e benefícios:
► Módulos Plug & Play prontos para funções típicas de RF de até 6 GHz
► Conecte módulos e construa circuitos de RF completos em questão de minutos
► Ideal para educação prática de conceitos de RF e microondas
► A maneira mais rápida de prototipar, testar e validar projetos de circuitos de RF
► Construa qualquer circuito de RF e micro-ondas sem a necessidade de projeto e fabricação complexos de PCB de RF
► Melhore seu projeto em múltiplas iterações de projeto sem o custo ou atraso da refabricação de PCB
► Configurações prontas para educação e treinamento em sala de aula
► Módulos controlados por PC, compatíveis com Matlab

AMP6000 Fixed gain amplifier optimized for applications requiring high performance & wide bandwidth gain blocks

  • Frequency Range: 10 MHz to 6000 MHz
  • Gain: 14 dB
  • P1dB Output Power: 15 dBm
  • Input Return Loss (S11): -20 dB
  • Output Return Loss (S22): -9 dB
  • Reverse Isolation: 25 dB
  • Max. DC Voltage at input or output: 25 V
  • Max RF input power: 20 dBm

AMP6000

VGA6000 Variable gain amplifier

  • Frequency Range: 10 – 6000 MHz
  • Gain Setting: -19.75 to 12 dB
  • Gain Resolution: 0.25 dB (Typical)
  • P1dB Output Power: 15 dBm
  • Input Return Loss (S11): -15 dB
  • Output Return Loss (S22): -10 dB
  • Reverse Isolation: 23 dB
  • Max. DC Voltage at input or output: 25 V
  • Max. RF input power: 20 dBm

VGA6000

VGA1000 Variable gain amplifier

  • Frequency Range: 50 – 1000 MHz
  • Gain Setting: -12.25 to 19.5 dB
  • Gain Resolution: 0.25 dB (Typical)
  • Input Return Loss (S11): -15 dB
  • Output Return Loss (S22): -15 dB
  • Reverse Isolation: 25 dB
  • Max. DC Voltage at input or output: 25 V
  • Max. RF input power: 20 dBm

VGA1000

lna2700 Wideband low noise amplifier

  • Frequency Range: 700-2700 MHz
  • Saturated Output Power: 18 dBm
  • 1 dB Output Compression Point: 15 dBm
  • Noise Figure: 2dB
  • Small Signal Gain (S21): 16 dB
  • Input Return Loss (S11): -18 dB
  • Output Return Loss (S22): -17 dB
  • DC Voltage (RF in , RF out): 25 Vdc
  • Max. RF input power: +20 dBm

lna2700

BPF_CER1 Band Pass Filter based on ceramic filters technology

  • Bandwidth: 100 – 1020 MHz
  • Center Frequency: 2450 - 5500 MHz
  • Return Loss: -22 dB
  • Pass Band Insertion Loss: -5 dB
  • Stop Band Attenuation: -40 dB
  • Max. RF input power: 20 dBm

BPF_CER1

BPF_SAW1 Band Pass Filter based on SAW (Surface Acoustic Wave) technology

  • Bandwidth: 2 – 80 MHz
  • Center Frequency: 315 - 2440 MHz
  • Return Loss: -20 dB
  • Pass Band Insertion Loss: -2 dB
  • Stop Band Attenuation: -40 dB
  • Max. RF input power: 20 dBm

BPF_SAW1

BPF_SAW2 Band Pass Filter

  • Bandwidth: 40 – 72 MHz
  • Center Frequency: 1900 - 2436 MHz
  • Return Loss: --17.5 dB
  • Pass Band Insertion Loss: -1 dB
  • Stop Band Attenuation: -35 dB
  • Max. RF input power: 20dBm

BPF_SAW2

LPF _CER1 Ceramic Low pass filter module

  • Cutoff Frequency: 150 – 6000 MHz
  • Return Loss: -20 dB
  • Pass Band Insertion Loss: -3 dB
  • Stop Band Attenuation: -50 dB
  • Max. RF input power: 20 dBm

LPF _CER1

MX1 High performance, Wide band Microwave double balanced passive mixer(can be used for frequency up-conversion or downconversion)

  • Frequency Range
  • RF : 2-14 GHz
  • LO : 1-12 GHz
  • IF :10 – 6000 MHz
  • Return Loss:
  • RF : -25 TO -9 dB
  • LO : -25 TO -5 dB
  • IF : -17 TO -5 dB
  • Conversion loss : 8 dB @ 6 GHz
  • LO to IF Leakage: -25 dBm
  • RF to IF Isolation: 40 dB
  • SSB Noise Figure @ 6 GHz: 8 dB
  • IIP3 @ 6 GHz: 24 dBm
  • Max. DC Voltage at input or output: 25 V
  • RF and IF input power: 20 dBm
  • LO input power: 10 dBm

MX1

LO6000 Ultra-wideband phaselocked loop (PLL) with integrated voltage control oscillators (VCOs)with good phase noise and spurious performance

  • Frequency Range: 23.5 – 6000 MHz
  • Output Power @1GHz
  • Power Setting 0: -8 dBm
  • Power Setting 1: -5 dBm
  • Power Setting 2: -2 dBm
  • Power Setting 3: 1 dBm
  • Frequency Resolution
  • 3000 to 6000 MHz : 100KHz
  • 1500 to 3000 MHz: 50khz
  • 750 to 1500 MHz: 25khz
  • 375 to 750 MHz: 12.5khz
  • 187.5 to 375 MHz: 6.25khz
  • Phase Noise @ 1GHz & 10 KHz offset: -104 dBc/Hz
  • 2nd Harmonic: -20 dBc
  • 3rd Harmonic: -7 dBc
  • DC Voltage on RF output or REF in: 50 Vdc

LO6000

REF1 10 MHz clock reference source used to provide reference clock inputs to local oscillators

  • Number of Outputs: 4
  • Output Frequency: 10 MHz
  • Output Power: 11 dBm
  • Frequency Stability: 2.5 ppm

REF1

RFSW1 SPDT absorptive RF switch

  • Frequency Range: 10 – 6000 MHz
  • Insertion Loss: 1.5 dB (Typical)
  • RFC Return Loss: -15 dB
  • Active Port Return Loss: -15 dB
  • Terminated Port Return Loss: -15 dB
  • RF Input Power Handling (Active): 36 dBm
  • RF Input Power Handling (Terminated): 26 dBm
  • Input IP2 @ 2 GHz: 120 dBm
  • Input IP3 @ 2 GHz: 65 dBm
  • Max. RF input power:40 dBm
  • Max. DC Voltage at input or output: 50 Vdc
  • Isolation @ 2GHz : 50dB

RFSW1

RFSW2 SPDT absorptive RF switch

  • Frequency Range: 30 – 5000 MHz
  • Insertion Loss: 1.5 dB (Typical)
  • RFC Return Loss: -20 dB
  • Active Port Return Loss: -15 dB
  • Terminated Port Return Loss: -17 dB
  • RF Input Power Handling (Active): 33 dBm
  • RF Input Power Handling (Terminated): 24 dBm
  • Input IP2 @ 2 GHz: 97 dBm
  • Input IP3 @ 2 GHz: 58 dBm
  • Max. RF input power:35 dBm
  • Max. DC Voltage at input or output: 50 Vdc

RFSW2

VAT6000 Wideband variable attenuator

  • Frequency Range: 10 – 6000 MHz
  • Insertion Loss: 2.5dB (ty)
  • Attenuation Setting: -31.75 dB (min)
  • Attenuation Resolution: 0.25dB (ty)
  • Return Loss: -15dB (ty)
  • RF Input Power :23dBm (max)
  • Input IP3: 55dBm
  • Max DC Voltage at input or output: 25 Volt

VAT6000

PWR1 Power Supply module providing DC supply to all other Beewave modules through the backplane

  • Input Voltage: 12 Vdc (typical)
  • Output Voltage: 3.3 Vdc and 5 Vdc
  • Maximum output power: 30 Watt
  • Efficiency: up to 89%
  • Universal Input Range: 90-305VAC
  • Input voltage reverse Protection
  • Output Short Circuit and overload Protection
  • 4 Additional Outputs (5V and 3.3V)

PWR1
