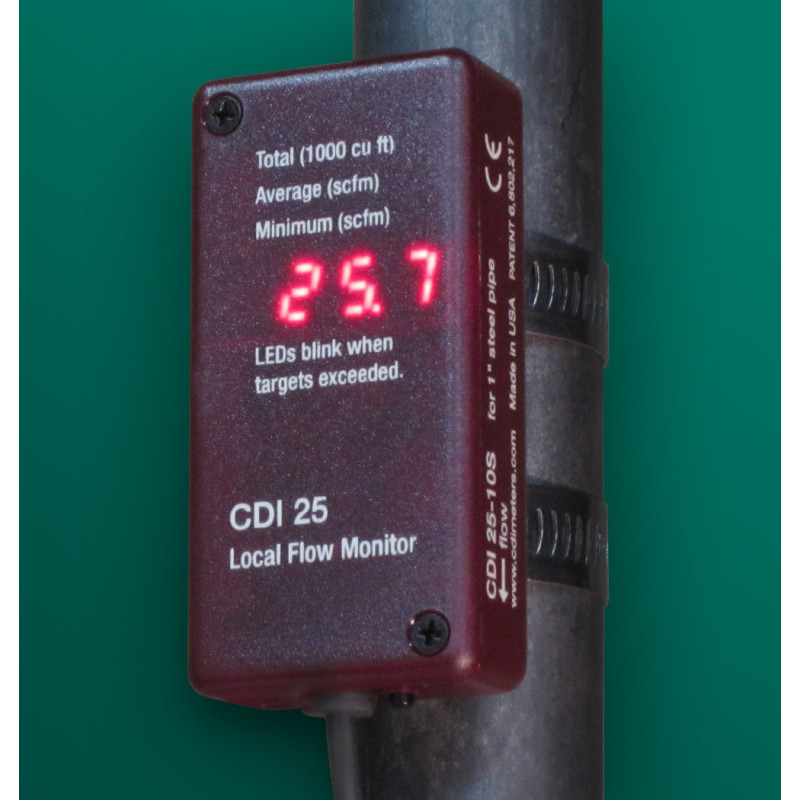

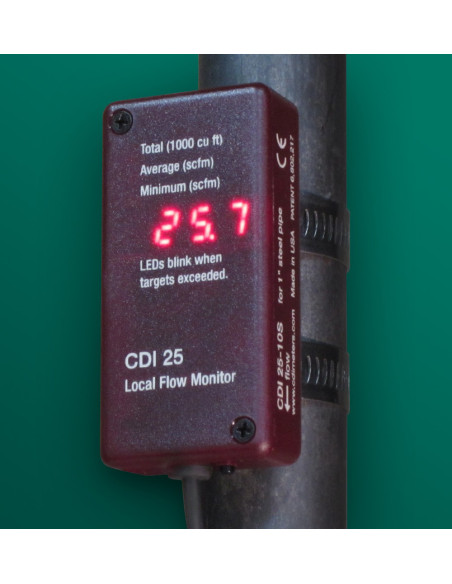

CDI-25 MONITOR DE FLUXO PARA AR COMPRIMIDO

Reference: CDI-25

Condition: New

MONITOR DE FLUXO PARA AR COMPRIMIDO

     Baixo custo permite o monitoramento de cargas em uma planta industrial
     As funções de alarme indicam quando o vazamento se desenvolveu ou o uso se tornou excessivo
     A função de totalização aloca uso e custo
     Medidor de vazão completo em um pacote

More info about this product.

Partilhar no Facebook
Retirar este produto da minha lista de favoritos.
Adicionar este produto à minha lista de favoritos.
Print

GERAL
ESPECIFICAÇOES
Data sheet
Download

O Sensor mede:	Ar Comprimido
Sinal de Saída:	Tote local
Energía:	24 Vdc
Acessórios Sensores:	Braçadeiras

CDI-25 Download (205.2k)

O CDI 25 representa uma inovação de preço-desempenho na medição de ar comprimido. Ele preenche a necessidade de medição de baixo custo do uso do ar por peças individuais de equipamentos industriais. Indica vazamento e uso excessivo localmente com luzes piscantes, eliminando assim a necessidade de monitoramento central e permitindo que os operadores de equipamentos e mecânicos de manutenção observem e respondam ao desenvolvimento de problemas.

MONITOR LOCAL DE FLUXO PARA AR COMPRIMIDO

Baixo custo permite o monitoramento de cargas em uma planta industrial
As funções de alarme indicam quando o vazamento se desenvolveu ou o uso se tornou excessivo
A função de totalização aloca uso e custo
Medidor de vazão completo em um pacote

O CDI 25 é baseado na tecnologia comprovada do CDI, mas foi aprimorado para reduzir custos, reduzir o uso de material e facilitar a instalação. O medidor mede o fluxo mantendo uma de suas duas sondas mais quentes que a outra; calcula o fluxo a partir da quantidade de calor necessária. O fluxo atual, bem como os fluxos mínimo, médio e totalizado, podem ser vistos em um display de quatro dígitos.

Material Type	Metric Aluminum, Sch. 40 Steel, Type L Copper
Nominal Pipe Sizes	1/2 in. – 1 in., 15 mm – 25 mm, DN15 – DN25
Accuracy	5 percent of reading plus 1 percent of range for flows from 10 percent to 100 percent of indicated range at air temperatures between 20 and 120 degrees Fahrenheit
Fluids	Compressed Air, Nitrogen
Operating Pressure	200 psig maximum on Sch. 40 steel and on Type L Copper; consult CDI for other materials and higher pressures.
Input Power	250 mA at 24 Vdc
Output Resistance	600 Ohms max.
Exposed Materials	Stainless steel, aluminum, gold, thermal epoxy and Viton (seal)
Display	Four digit LED display
Response Time	One second to 63 percent of change in value at flows above 30 percent of range.
