AO-RRFT(P)/A Transductor de Temperatura y Humedad con Sonda Externa

Fuehler Systeme

Nuevo

% h.r., g/m³, g/kg, PD °C
-30...+70°C, -20...+80°C, 0...+50°C, 0...+100°C escalas
salidas: 0-10 V, 4-20 mA, cambiador
función de calentamiento para protección contra la condensación

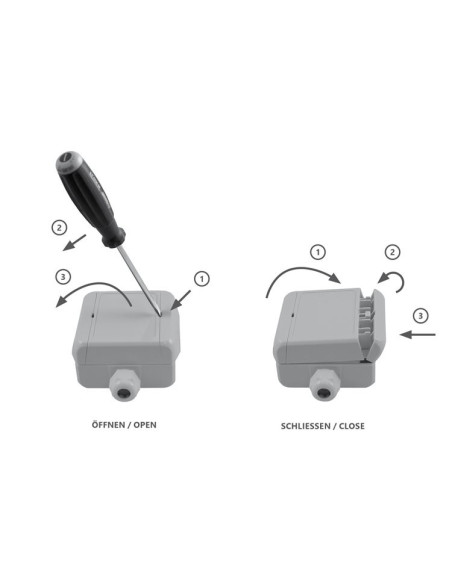

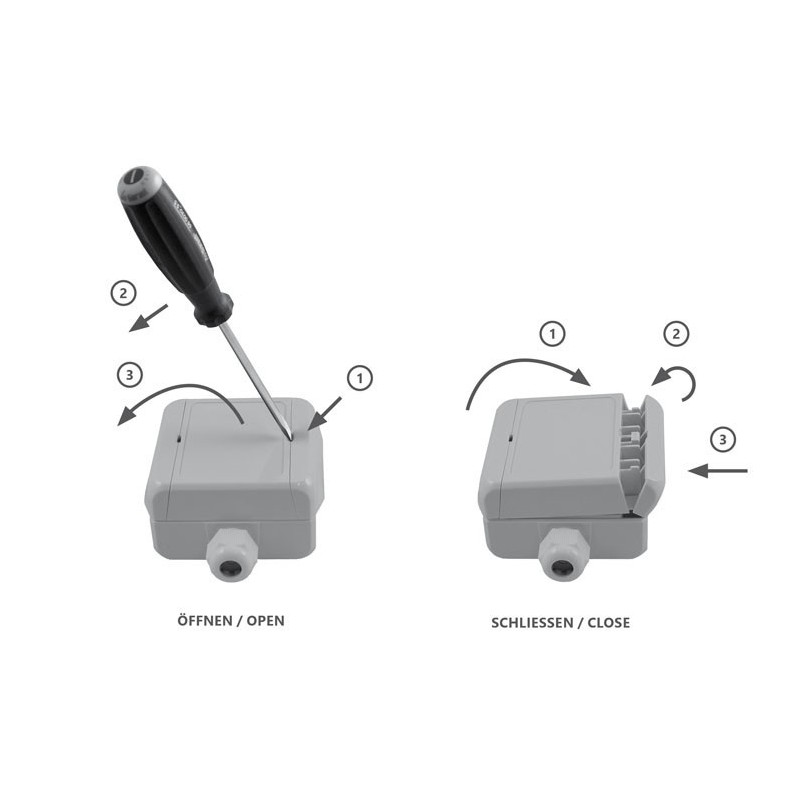

tecnología de bloqueo de bisagra

Salidas a elegir:
    - Humedad Relativa: 2 x 4-20 mA ó 2 x 0-10 V

    - Temperatura: 2 x 4-20mA ó 2 x 0-10 V

239,00 €

Clasificación IP IP65
El Sensor mide: Temp./Humedad Relativa
Señal de Salida: 0-10 V o 4-20 mA
Longitud del Cable: 2m

El transductor de temperatura y humedad ao-RRFT(P)/A con sensor de péndulo registra la temperatura y, opcionalmente, la humedad relativa, la humedad absoluta, la relación de mezcla o el punto de rocío del aire en el ambiente y convierte este valor medido en una señal de salida lineal 0-10 V respectivamente 4-20 mA.

Opcionalmente, el dispositivo tiene un contacto inversor libre de potencial y una pantalla retroiluminada.
El contacto inversor se puede definir para uno de los dos valores medidos.

El contenido de la pantalla de unidades se puede girar en pasos de 90° mediante un menú y el valor medido, el umbral de conmutación establecido, el estado del relé respectivo, los valores medidos MIN/MAX para los intervalos seleccionados (1 h / 6 h / 12 h / 24 h) etc. se pueden leer. El valor medido además de la temperatura se puede seleccionar entre los 4 parámetros % r.h., g/m³, g/kg, dp se puede seleccionar fácilmente por interruptor DIP.

El dispositivo de medición de la humedad tiene una función de calentamiento para proteger el sensor en condiciones de alta humedad 95...99% h.r. Si la humedad relativa supera el valor umbral establecido de fábrica durante un cierto período de tiempo, se activa la función de calentamiento.
El sensor se calienta durante un tiempo limitado y, por lo tanto, se seca y se protege contra la condensación. Durante el calentamiento y la subsiguiente fase de equilibrio de temperatura, la señal de salida se mantiene estable en el último valor medido antes de que se activara la función de calentamiento.

El sensor de humedad y temperatura está muy bien protegido contra la contaminación por un filtro sinterizado atornillable y, si es necesario, puede calibrarse con precisión in situ mediante un controlador de compensación.

Measurement range r.H. 0...100% r.H.
Measurement range abs. humidity 0...50 g/m³, 0...80 g/m³ (calculated) selectable by DIP switch
Measurement range air fuel ratio 0...50 g/kg, 0...80 g/kg (calculated) selectable by DIP switch
Measurement range dew point -20 up to +50°C DP, -20 up to +80°C DP, 0 up to +50°C DP (calculated) selectable by DIP switch
Measurement range temp. -30...+70°C, -20...+80°C, 0...+50°C, 0...+100°C selectable by DIP switch
Accuracy ±3% r.H. (30%...70% r.H., else ±5% r.H. at 20°C), ±0,3 K (10...40°C, else ±0,5 K)
Temperature dependency < 0,02% r.H. / °C (voltage output), < 0,04% r.H. / °C (current version); < 0,05°C / 10 K (voltage version), < 0,07°C / 10 K (current output)
Long term stability ±1%/year
Sensor capacitive humidity sensor
Sensor protection screwable stainless steel sinter filter, condensation protection by heating function in the range of 95...99% r.H.
Flow rate < 2 m/s
Supply voltage at 0-10 V 24 V AC/DC (±5%)
Supply voltage at 4-20 mA 15...36 V DC (Ubmin = 15 V + RLast*0,02A)
Current consumption at 0-10 V typ. 10 mA
Current consumption at 4-20 mA max. 20 mA
Analogue output 0-10 V 3-wire connection, load current <0,1 mA
Analogue output 4-20 mA 2-wire connection (transmitter), max. RLoad(Ohm) = (+Ub - 15 V) / 0,02 A
Electrical connection screw terminals max. 1,5 mm²
Cable 2 m shielded PVC cable
Housing polyamide with snap closing screws, colour white like RAL 9010
Cable gland PG11 high-strength cable gland with strain relief
Display optional LCD-Display, to display the actual humidity and temperature
Material Pendulum: brass nickel-plated
Dimensions Protection tube: Ø 16 x 60 mm
Protection type IP65
Protection class III
Working range r.H. 0...98% r.H. in contaminant-free, non-condensing air
Working temperature Probe: -20...+80°C, Electronic: -30...+70°C
Storage temperature -20...+50°C
Installation screw fastening
Approvals CE-conformity, EAC, RoHS
