WD-E3 WinDIAS Sistema de medidor de área foliar por Imágen

Delta T

New

Sistema de nível básico WinDIAS 3 WD-E3: Sistema de análise de imagem de nível básico.
Inclui software WinDIAS 3 com scanner de mesa A4 (normalmente> 1000 dpi) (230 V / 50 Hz e 110 V / 60 Hz).

- Medidor avançado de área foliar
- Mede a área, perímetro, comprimento, largura, contagem de objetos, etc.
- Mede a área foliar doente, saudável e danificada por pragas
- Aponte e clique na seleção de cores
- Opção de processamento de folhas em alta velocidade

Novo:
- Iluminação LED com brilho ajustável
- Capacidade de contagem de sementes aprimorada
- Ferramenta de desenho de área de interesse aprimorada

2 770,00 €

Tipo de Instrumento Sistema de Análise de Imagem
O instrumento mede: Área foliar

Ferramenta de desenho de área de interesse aprimorada:
WinDIAS é um sistema de análise de imagens de folhas com múltiplas funções.
Ele pode medir a área saudável, doente e danificada por pragas de grandes lotes de folhas. Ele também pode medir o perímetro, comprimento e largura da folha - e contar objetos, como sementes.

A Delta-T Devices foi uma das primeiras empresas a desenvolver tecnologia de imagem de folhas para estimativa de áreas de doenças. O sistema de medição de área foliar WinDIAS 3 baseia-se nessa experiência, fazendo uso de câmera de alta resolução e tecnologia de scanner para fornecer aos pesquisadores uma ferramenta de análise poderosa e fácil de usar.



O sistema WinDIAS está disponível em três versões - Entry Level System (com scanner A4), Standard System (com câmera de vídeo) e Rapid System (que adiciona uma unidade de correia transportadora e pode processar até 800 folhas por hora).

Recursos do WinDIAS

Limiar rápido

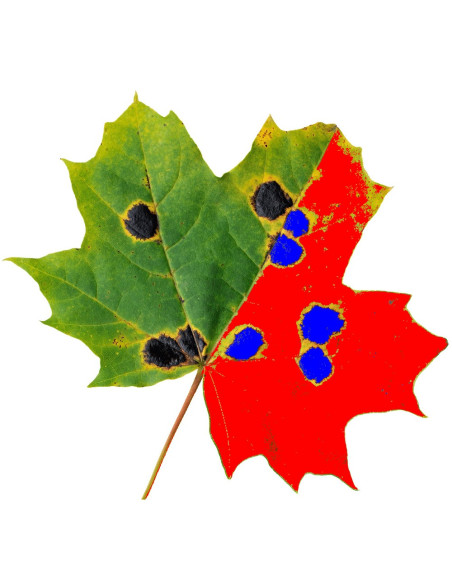

Três limites podem ser definidos, cada um baseado em uma gama diferente de cores definida pelo usuário. O limite primário é usado para as principais zonas de interesse na imagem, por ex. áreas saudáveis. Os limiares secundários e terciários são usados ​​para outras zonas, por ex. áreas doentes ou variegadas. Os limites são definidos por um simples ponto e clique com o mouse em uma região de interesse. As áreas selecionadas são imediatamente visíveis como sobreposições na imagem.


Medição e edição
WinDIAS analisa as regiões limitadas para medir a área, perímetro, comprimento, largura, circularidade, alongamento e fator de forma. A calibração é realizada contra uma régua. As imagens podem ser editadas na tela, permitindo ao usuário retocar limites, separar objetos que se sobrepõem, remover “ruídos” indesejáveis ​​e buracos, adicionar ou apagar linhas ou retângulos e preencher áreas delimitadas em qualquer cor.


Contagem de objetos
Sementes, agulhas ou outros pequenos objetos podem ser contados rapidamente pelo WinDIAS (mesmo quando tocados). O limiar de cor permite a fácil discriminação de diferentes tipos de objetos ou manchas de doenças. Poeira e detritos podem ser excluídos definindo uma área mínima do objeto.


Troca de dados e imagens
WinDIAS importa imagens nos formatos bmp, jpg e tif, e os resultados podem ser salvos como arquivos txt para facilitar a importação para o Excel. Para relatórios e análises posteriores, todos os resultados e imagens do WinDIAS são facilmente trocados com outros aplicativos do Windows.


Processamento rápido em lote de arquivos de imagem
WinDIAS pode analisar automaticamente um grande número de imagens de folhas operando como um transportador virtual. Esse recurso economiza muito tempo ao processar imagens adquiridas em campo ou quando enviadas para processamento de um laboratório de pesquisa remoto. Imagens em formato bmp, jpg ou tif são adequadas para processamento.

O modo de processamento em lote é simples de usar - basta selecionar a pasta que contém as imagens alvo. WinDIAS irá então carregar automaticamente cada imagem por vez, medi-la e salvar os resultados de volta na mesma pasta.

Unidade de correia transportadora
A unidade de correia transportadora vem como padrão com o Rapid System (ou pode ser adquirida separadamente para atualizar o sistema padrão). Ele permite a produção rápida de um grande número de folhas (até 800 por hora) e também permite a medição de folhas longas intactas. por exemplo. milho.
As correias transparentes gêmeas da unidade de correia transportadora carregam as folhas pela câmera de vídeo voltada para baixo - cada folha sendo automaticamente capturada, analisada e processada Uma caixa de luz fornece iluminação de fundo e a iluminação superior otimiza a discriminação de cores.

As folhas muito compridas para caber no campo de visão da câmera de vídeo podem ser analisadas com o auxílio da Unidade de Correia Transportadora. Normalmente, uma folha de 30 cm de comprimento por 2 cm de largura pode ser medida em 4 segundos.


Conjunto de alvos de referência tipo WD-RTS-1
O WD-RTS-1 compreende imagens de referência de precisão (para espessura, perímetro e contagem de partículas, etc.) fornecidas em filme de acetato e um gráfico de reprodução de cores. As referências podem ser usadas para verificar o limite padrão de seleção de cores do WinDIAS, para verificar ou ajustar a câmera colorida e para verificar ou restabelecer as condições de iluminação.

Formulários
Agronomia, fisiologia vegetal e fenotipagem:
WinDIAS fornece um recurso flexível com muitas aplicações de laboratório - desde a medição simples da área foliar até a análise de distribuições complexas de cor. A adição do acessório Unidade de correia transportadora abre mais aplicações - veja acima.

Silvicultura
WinDIAS pode ser usado com espécies de folha larga e coníferas. A área de superfície das agulhas de pinheiro pode ser estimada multiplicando a área projetada por um fator de conversão.

Patologia de plantas e proteção de cultivos
WinDIAS é otimizado para a análise rápida de área por diferença de cor, criando muitas aplicações em patologia vegetal e proteção vegetal. Os exemplos incluem: necrose causada por fungos e bactérias, queimaduras nas pontas das folhas e manchas nas folhas, sintomas de deficiência de nutrientes, infecção viral e senescência das folhas.

Outras aplicações
WinDIAS é muito versátil. Por exemplo, pode auxiliar na análise de fotos aéreas para estimar a cobertura do solo e pode ser usado com uma lente de zoom adequada ou um microscópio USB para medir e contar objetos muito pequenos.

LAI - Índice de área foliar
Existem mais maneiras de chegar ao LAI do que apenas medir folhas individuais. Também oferecemos SunScan e HemiView - duas técnicas inovadoras para estimar LAI de forma não destrutiva em plantações e copas florestais.

Sistema de nível básico Sistema Padrão Sistema Rápido
Throughput (leaves/hour) ~50 (typical, depends on leaf size) ~150 ~800
Resolution Typically >1000 dpi 2048 x 1536 pixels 1280 x 1536 pixels
Minimum object size ~ 0.02 mm 1 pixel 1 pixel
Maximum sample area 297 x 210 mm (A4) 300 x 295 mm 250 x 290 mm (conveyor) 250 x >1000 mm (long leaf mode)
Accuracy area measurement [1] ± 1% typical ± 4% typical ± 4% typical
Accuracy diseased/healthy area contrast dependent contrast dependent contrast dependent
Accuracy long leaf mode not applicable not applicable ± 5% typical
Calibration static measurements against an object of known length, e.g. a ruler against a ruler
Calibration conveyor measurements not applicable against a target of known area
Conveyor belt speeds not applicable not applicable 60/100/140/190 mm/s (20% faster for 60Hz model)
Colour depth WinDIAS works in 24bit colour space (16 million colours)
Image file formats .jpg, .bmp and .tif (WinDIAS is compatible with many scanners and cameras that are TWAIN compliant)
Operating system and drivers Windows 7, 8 and 10 (32 and 64 bit)

A especificação se aplica a um sistema WinDIAS usando componentes padrão fornecidos pela Delta-T Devices.
O uso de outras câmeras, sistemas de iluminação ou suportes de câmera pode reduzir a precisão devido a reflexos, contraste insuficiente ou distorção da imagem.

Principais componentes e software

  • CB-230/60 – Conveyor Belt Unit 230V/60Hz. Incl material to make 10 prs belts.
  • CB-230/50 – Conveyor Belt Unit 230V/50Hz. Incl material to make 10 prs belts.
  • WD-RTS-1 WinDIAS Reference Target Set

Peças sobressalentes e consumíveis

  • WD-AS1 Acrylic Sheets for WinDIAS
  • CBSP1 – Spare Conveyor Belt Unit Material (Enough to Make 10 Pairs)
  • CBSP2 – Spare Conveyor Belt Unit Material (Enough to Make 50 Pairs)
  • CBSP3 Full set of “O” rings and two drive bands for Conveyor Belt Unit

Opçoes Alimentaçao

PC-IN Mains lead, India/S Africa plug to IEC connector


Produtos Relacionados

  • SS1 SunScan Sistema de análise SunScan Canopy
  • HemiView Sistema de análise de imagem HemiView Canopy

WinDIAS: opções de sistema

Researchers can specify a WinDIAS leaf area meter system that suits their particular requirements.

Rapid System

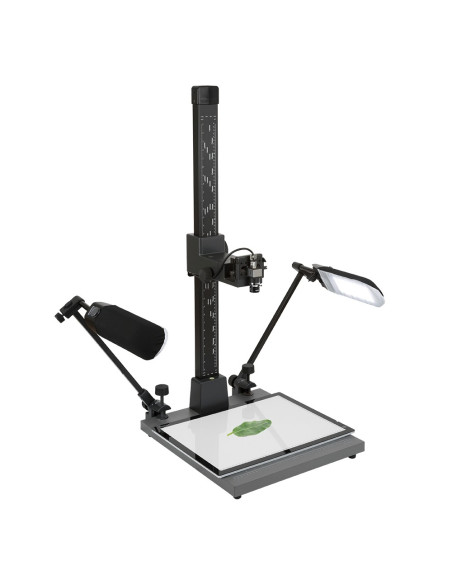

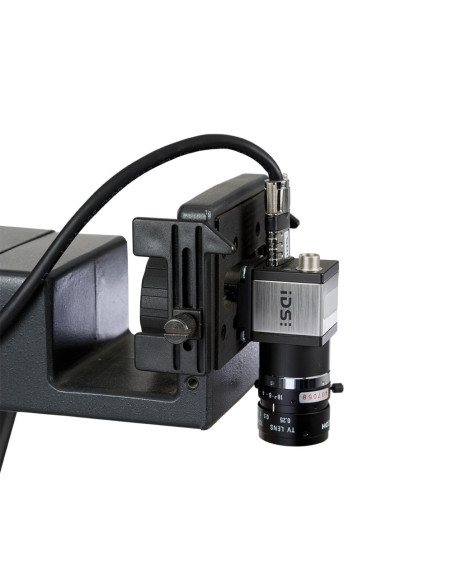

A powerful and complete leaf area system that can handle very long leaves and measure up to 800 leaves per hour. Includes video camera, camera stand, overhead lighting, WinDIAS Software and Conveyor Belt Unit.

Standard System

Identical to Rapid System but without Conveyor Belt option. Typically processes 150 images per hour.

Entry (Basic) Level System

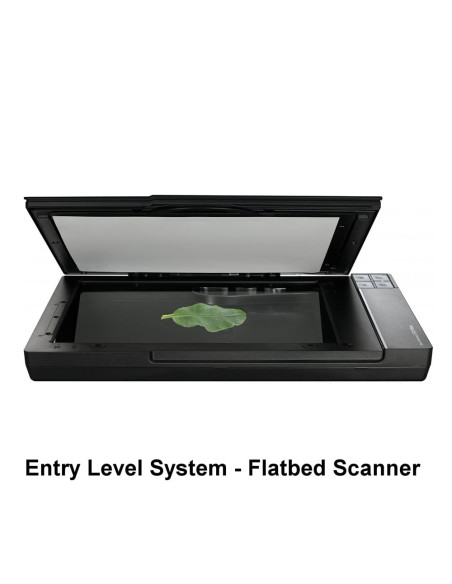

Comprises WinDIAS Software and A4 flatbed scanner. Typically processes 50 images per hour (at high resolution).

110V Systems

The Entry Level and Standard systems are both dual voltage 110V/230V and can operate at 50Hz/60Hz. However, the Rapid system is limited to 230V 50HZ or 220V 60Hz. This is because we cannot supply 110V versions of the Conveyor Belt Unit.

Sistema Rapid WD-R3-230 WinDIAS 3 (230 V / 50 Hz)

Sistema de análise rápida de imagens (230V / 50Hz). Inclui software WinDIAS 3,

suporte da câmera, câmera, lente da câmera, caixa de luz LED, luzes de teto LED,

pacote de folha de acrílico e correia transportadora.

Requer cabo de alimentação IEC correto, tipo PC-UK, PC-EU, PC-US, PC-IN, PC-CN.

NB: o cabo de alimentação IEC deve ser pedido separadamente; ver abaixo.


Sistema Standard WD-S3-230/110, WinDIAS 3 (230V / 110V)

Sistema de análise de imagem padrão (230V / 110V). Inclui WinDIAS 3

Software, suporte para câmera, câmera, lente da câmera, caixa de luz LED,

Luzes de teto LED e pacote de folha de acrílico.

Requer cabo de alimentação IEC correto, tipo PC-UK, PC-EU, PC-US, PC-IN, PC-CN

NB: o cabo de alimentação IEC deve ser pedido separadamente; ver abaixo.


Sistema Básico WD-E3 WinDIAS 3

Sistema de análise de imagem de nível básico. Inclui software WinDIAS 3

com scanner de mesa A4 (normalmente> 1000 dpi) (230 V / 50 Hz e 110 V / 60 Hz).
