WinDIAS 3 Entry Level System WD-E3: Sistema básico de análisis de imágenes.
Incluye el software WinDIAS 3 con escáner plano A4 (normalmente> 1000 ppp) (230V / 50Hz y 110V / 60Hz).

- Medidor de área foliar avanzado
- Mide área, perímetro, largo, ancho, recuento objetos, etc.
- Mide el área foliar enferma, sana y dañada por plagas
- Señalar y hacer clic en la selección de color
- Opción procesamiento de hojas a alta velocidad

Nuevo para 2020
- Iluminación LED con brillo ajustable
- Capacidad mejorada de conteo de semillas
- Herramienta de dibujo de área de interés mejorada

2 770,00 €

Tipo de Instrumento Sistema Análisis Imágenes
El instrumento mide: Área Foliar

Herramienta de dibujo de área de interés mejorada

WinDIAS es un sistema de análisis de imágenes de hojas con múltiples funciones.
Puede medir el área sana, enferma y dañada por plagas de grandes lotes de hojas. También puede medir el perímetro, el largo y el ancho de las hojas, y contar objetos, como semillas.


El sistema WinDIAS está disponible en tres versiones: sistema de nivel de entrada (con escáner A4), sistema estándar (con cámara de video) y sistema rápido (que agrega una unidad de cinta transportadora y puede procesar hasta 800 hojas por hora).

Características de WinDIAS

Umbral rápido

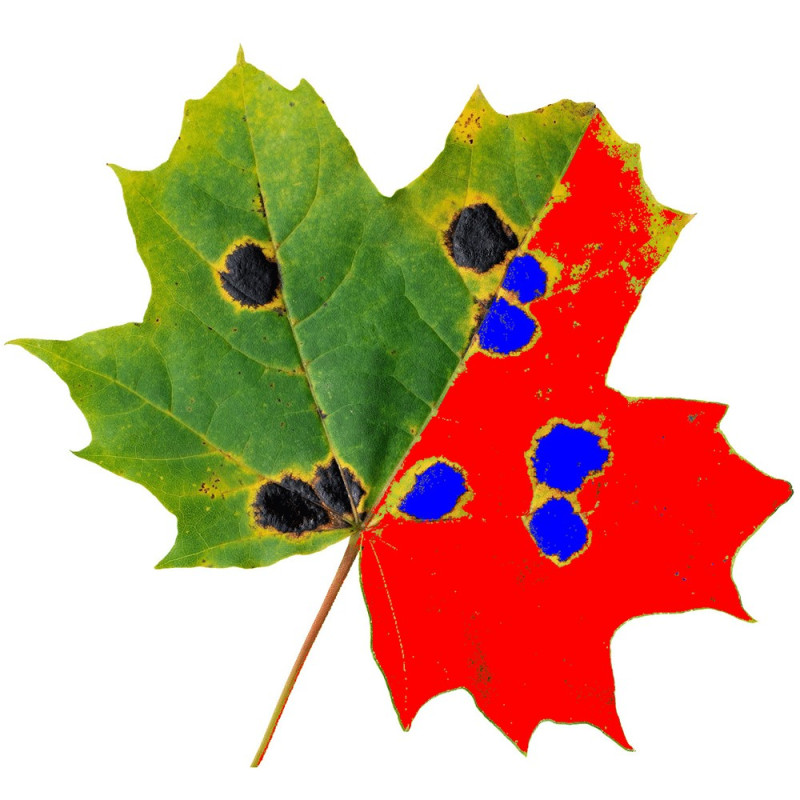

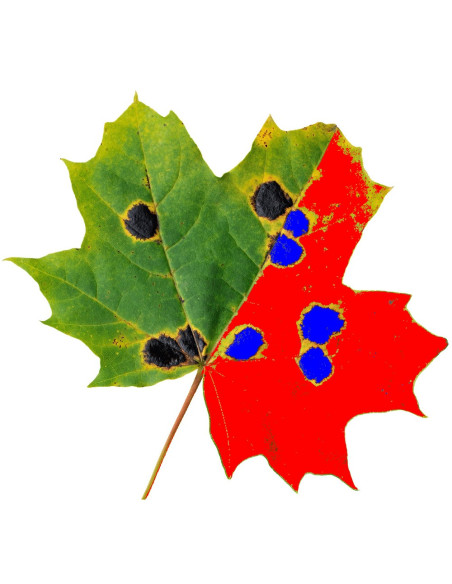

Se pueden establecer tres umbrales, cada uno basado en una gama de colores diferente definida por el usuario. El umbral principal se utiliza para las principales zonas de interés en la imagen, p. Ej. áreas sanas. Los umbrales secundarios y terciarios se utilizan para otras zonas, p. Ej. áreas enfermas o abigarradas. Los umbrales se establecen con un simple punto y clic con el mouse en una región de interés. Las áreas seleccionadas son inmediatamente visibles como superposiciones en la imagen.


Medición y edición

WinDIAS analiza las regiones con umbral para medir el área, el perímetro, la longitud, el ancho, la circularidad, el alargamiento y el factor de forma. La calibración se realiza contra una regla. Las imágenes se pueden editar en la pantalla, lo que permite al usuario retocar los límites, separar los objetos que se superponen, eliminar el “ruido” y los agujeros no deseados, agregar o borrar líneas o rectángulos y rellenar áreas delimitadas en cualquier color.

Recuento de objetos

WinDIAS puede contar rápidamente semillas, agujas u otros objetos pequeños (incluso al tocarlos). El umbral de color permite una fácil discriminación de diferentes tipos de objetos o manchas de enfermedades. El polvo y los escombros se pueden excluir definiendo un área de objeto mínima.

Intercambio de datos e imágenes

WinDIAS importa imágenes en formatos bmp, jpg y tif, y los resultados se pueden guardar como archivos txt para importarlos fácilmente a Excel. Para informes y análisis adicionales, todos los resultados e imágenes de WinDIAS se intercambian fácilmente con otras aplicaciones de Windows.

Procesamiento por lotes rápido de archivos de imagen

WinDIAS puede analizar automáticamente un gran número de imágenes de hojas funcionando como un transportador virtual. Esta característica ahorra una gran cantidad de tiempo al procesar imágenes adquiridas en el campo o cuando se envían para su procesamiento desde un laboratorio de investigación remoto. Las imágenes en formato bmp, jpg o tif son todas adecuadas para su procesamiento.

El modo de procesamiento por lotes es fácil de usar: simplemente seleccione la carpeta que contiene las imágenes de destino. WinDIAS cargará automáticamente cada imagen, la medirá y guardará los resultados en la misma carpeta.

Unidad de cinta transportadora

La unidad de cinta transportadora viene de fábrica con el sistema rápido (o se puede comprar por separado para actualizar el sistema estándar). Permite un rápido rendimiento de un gran número de hojas (hasta 800 por hora) y también permite la medición de hojas largas intactas. p.ej. maíz.

Las correas transparentes gemelas de la unidad de cinta transportadora llevan las hojas más allá de la cámara de video orientada hacia abajo; cada hoja se captura, analiza y procesa automáticamente. Una caja de luz proporciona iluminación de fondo y la iluminación superior optimiza la discriminación de color.

Las hojas que son demasiado largas para caber dentro del campo de visión de la cámara de video se pueden analizar con la ayuda de la unidad de cinta transportadora. Normalmente, una hoja de 30 cm de largo por 2 cm de ancho se puede medir en 4 segundos.
Conjunto de objetivos de referencia tipo WD-RTS-1

El WD-RTS-1 comprende imágenes de referencia de precisión (para espesor, perímetro y recuento de partículas, etc.) suministradas en una película de acetato y una tabla de reproducción del color. Las referencias se pueden utilizar para comprobar el umbral predeterminado de selección de color de WinDIAS, para comprobar o ajustar la cámara a color y para comprobar o restablecer las condiciones de iluminación.


Aplicaciones

Agronomía, fisiología vegetal y fenotipado:
WinDIAS proporciona un recurso flexible con muchas aplicaciones de laboratorio, desde la simple medición del área foliar hasta el análisis de distribuciones complejas de color. La adición del accesorio de la unidad de cinta transportadora abre más aplicaciones; consulte más arriba.

Silvicultura
WinDIAS se puede utilizar con especies de hoja ancha y coníferas. El área de superficie de las agujas de pino se puede estimar multiplicando el área proyectada por un factor de conversión.

Fitopatología y protección de cultivos
WinDIAS está optimizado para el análisis rápido de área por diferencia de color, creando muchas aplicaciones en patología vegetal y protección vegetal. Los ejemplos incluyen: necrosis causada por hongos y bacterias, quemaduras de la punta de las hojas y manchas de las hojas, síntomas de deficiencia de nutrientes, infección viral y senescencia de las hojas.

Otras aplicaciones
WinDIAS es muy versátil. Por ejemplo, puede ayudar con el análisis de fotografías aéreas para estimar la cobertura del suelo y se puede utilizar con una lente de zoom adecuada o un microscopio USB para medir y contar objetos muy pequeños.

LAI - Índice de área foliar

Hay más formas de llegar a LAI que simplemente medir hojas individuales. También ofrecemos SunScan y HemiView, dos técnicas innovadoras para estimar el LAI de forma no destructiva en las copas de los cultivos y bosques.

Sistema de nivel de entrada Sistema Estándar Sistema Rápido
Throughput (leaves/hour) ~50 (typical, depends on leaf size) ~150 ~800
Resolution Typically >1000 dpi 2048 x 1536 pixels 1280 x 1536 pixels
Minimum object size ~ 0.02 mm 1 pixel 1 pixel
Maximum sample area 297 x 210 mm (A4) 300 x 295 mm 250 x 290 mm (conveyor) 250 x >1000 mm (long leaf mode)
Accuracy area measurement [1] ± 1% typical ± 4% typical ± 4% typical
Accuracy diseased/healthy area contrast dependent contrast dependent contrast dependent
Accuracy long leaf mode not applicable not applicable ± 5% typical
Calibration static measurements against an object of known length, e.g. a ruler against a ruler
Calibration conveyor measurements not applicable against a target of known area
Conveyor belt speeds not applicable not applicable 60/100/140/190 mm/s (20% faster for 60Hz model)
Colour depth WinDIAS works in 24bit colour space (16 million colours)
Image file formats .jpg, .bmp and .tif (WinDIAS is compatible with many scanners and cameras that are TWAIN compliant)
Operating system and drivers Windows 7, 8 and 10 (32 and 64 bit)

Las especificaciones se aplican a un sistema WinDIAS que utiliza componentes estándar suministrados por Delta-T Devices.
El uso de otras cámaras, sistemas de iluminación o soportes para cámaras puede reducir la precisión debido a reflejos, contraste deficiente o distorsión de la imagen.

Componentes Principales y software

  • CB-230/60 – Conveyor Belt Unit 230V/60Hz. Incl material to make 10 prs belts.
  • CB-230/50 – Conveyor Belt Unit 230V/50Hz. Incl material to make 10 prs belts.
  • WD-RTS-1 WinDIAS Reference Target Set

Repuestos y consumibles

  • WD-AS1 Acrylic Sheets for WinDIAS
  • CBSP1 – Spare Conveyor Belt Unit Material (Enough to Make 10 Pairs)
  • CBSP2 – Spare Conveyor Belt Unit Material (Enough to Make 50 Pairs)
  • CBSP3 Full set of “O” rings and two drive bands for Conveyor Belt Unit

Opciones Alimentación

  • PC-IN Mains lead, India/S Africa plug to IEC connector

Productos Relacionados



WinDIAS: opciones de los sistemas disponibles

Researchers can specify a WinDIAS leaf area meter system that suits their particular requirements.

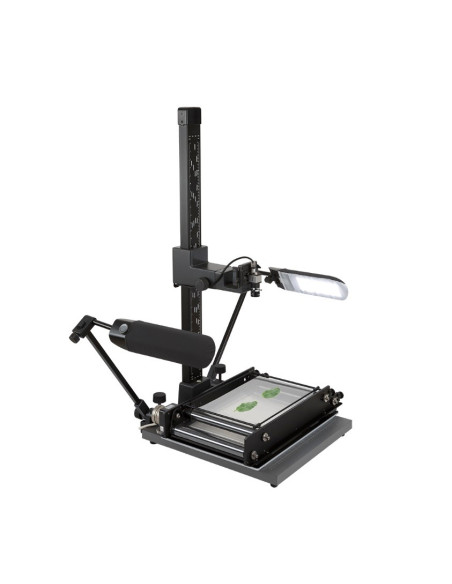

Rapid System

A powerful and complete leaf area system that can handle very long leaves and measure up to 800 leaves per hour. Includes video camera, camera stand, overhead lighting, WinDIAS Software and Conveyor Belt Unit.

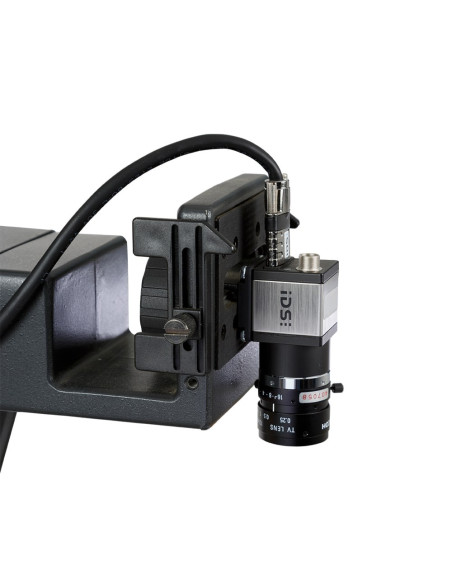

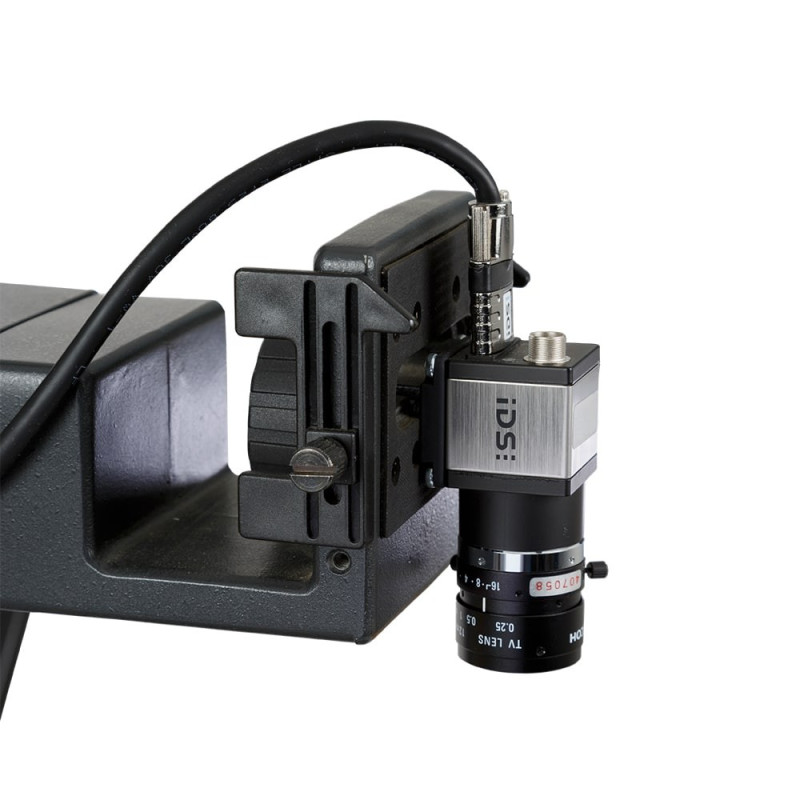

Standard System

Identical to Rapid System but without Conveyor Belt option. Typically processes 150 images per hour.

Entry Level System

Comprises WinDIAS Software and A4 flatbed scanner. Typically processes 50 images per hour (at high resolution).

110V Systems

The Entry Level and Standard systems are both dual voltage 110V/230V and can operate at 50Hz/60Hz. However, the Rapid system is limited to 230V 50HZ or 220V 60Hz. This is because we cannot supply 110V versions of the Conveyor Belt Unit.

Sistema Rapid WD-R3-230 WinDIAS 3 (230 V / 50 Hz)

Sistema de análisis rápido de imágenes (230V / 50Hz). Incluye software WinDIAS 3,

soporte de cámara, cámara, lente de cámara, caja de luz LED, luces de techo LED,

paquete de láminas acrílicas y cinta transportadora.

Requiere cable de alimentación IEC correcto, tipo PC-UK, PC-EU, PC-US, PC-IN, PC-CN.

NB: el cable de alimentación de red IEC debe pedirse por separado; consúltelo.


Sistema Estándar WD-S3-230/110, WinDIAS 3 (230V / 110V)

Sistema de análisis de imagen estándar (230V / 110V). Incluye WinDIAS 3

Software, soporte de cámara, cámara, lente de cámara, caja de luz LED,

Luces de techo LED y paquete de láminas acrílicas.

Requiere cable de alimentación IEC correcto, tipo PC-UK, PC-EU, PC-US, PC-IN, PC-CN

NB: el cable de alimentación de red IEC debe pedirse por separado; consulte a continuación.

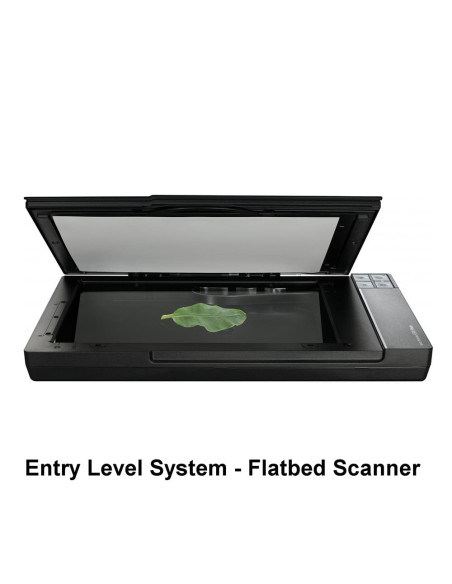

Sistema de nivel de entrada WD-E3 WinDIAS 3

Sistema de análisis de imágenes de nivel de entrada. Incluye software WinDIAS 3

con escáner plano A4 (normalmente> 1000 ppp) (230 V / 50 Hz y 110 V / 60 Hz).
