WATER-PAM Fluorômetro de Clorofila de amostras diluídas

WATER-PAM

WALZ

New

O WATER-PAM é o fluorômetro PAM de escolha quando o conteúdo muito baixo de clorofila das amostras requer detecção de fluorescência extremamente sensível. Os três tipos diferentes de WATER-PAM foram projetados para analisar amostras de suspensão, superfícies ou fluxo contínuo de água, respectivamente.

As medidas dos parâmetros são o teor de clorofila e a atividade fotossintética. Todos os fluorômetros de clorofila WATER-PAM podem operar no modo autônomo, facilitando as medições em campo.

Tipo de Instrumento Fluorômetros de Clorofila
O instrumento mede: Fluorescência de Clorofila

Os fluorômetros de clorofila WATER-PAM alcançam uma sensibilidade extraordinária por detecção de fluorescência com um fotomultiplicador particularmente sensível ao vermelho combinado com a eletrônica especial do pré-amplificador. Desta forma, são alcançados limites de detecção para suspensões de até 0,1 µg de clorofila / litro.

Os danos no tubo fotomultiplicador suscetível por radiação externa são evitados por um circuito de desligamento automático. Consequentemente, o tubo fotomultiplicador é protegido da luz externa durante as medições.

Uma característica adicional dos fluorômetros de clorofila WATER-PAM é que eles podem ser operados independentemente da conexão da linha e do computador pela unidade PAM-CONTROL com bateria.

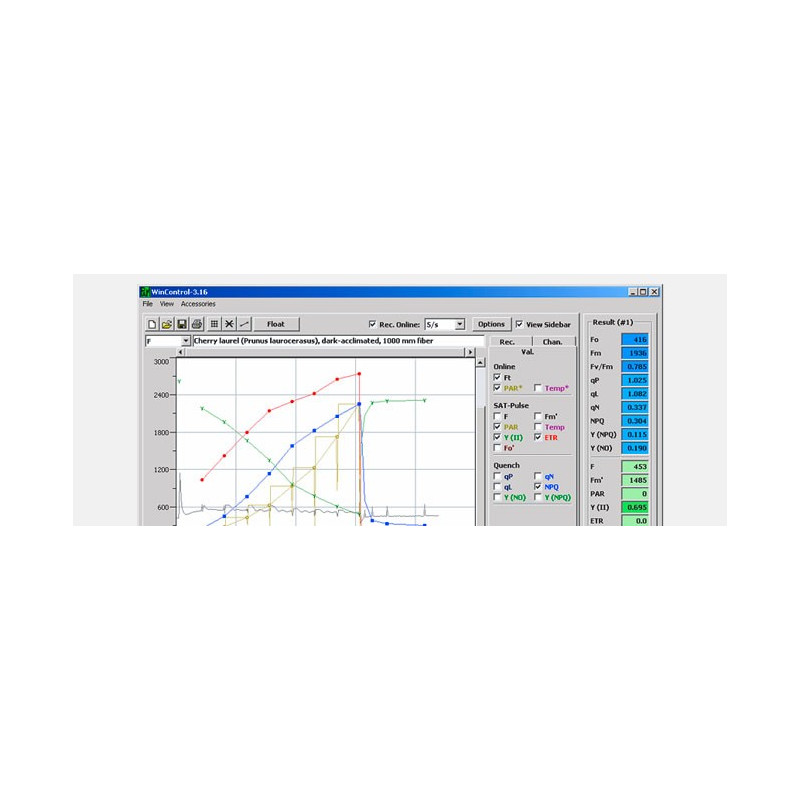

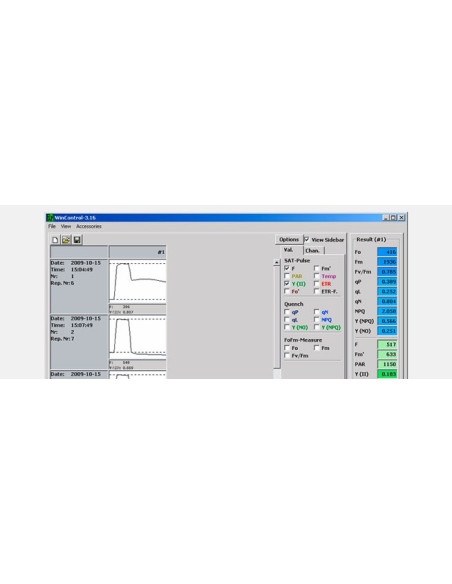

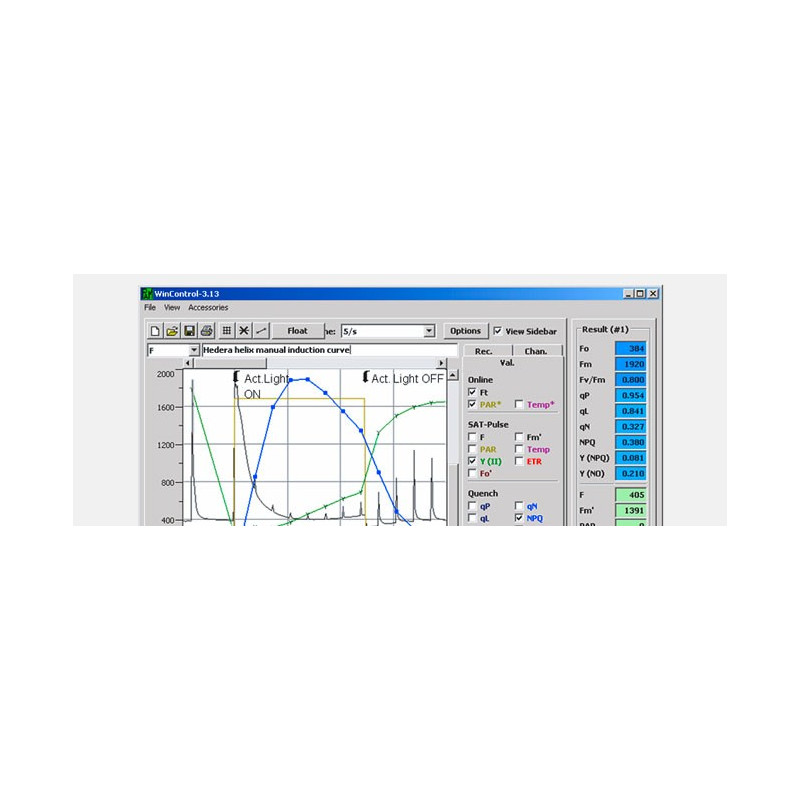

A mesma unidade PAM-CONTROL funciona como uma interface física entre a unidade de medição e o computador para operação do WATER-PAM pelo software WinControl.

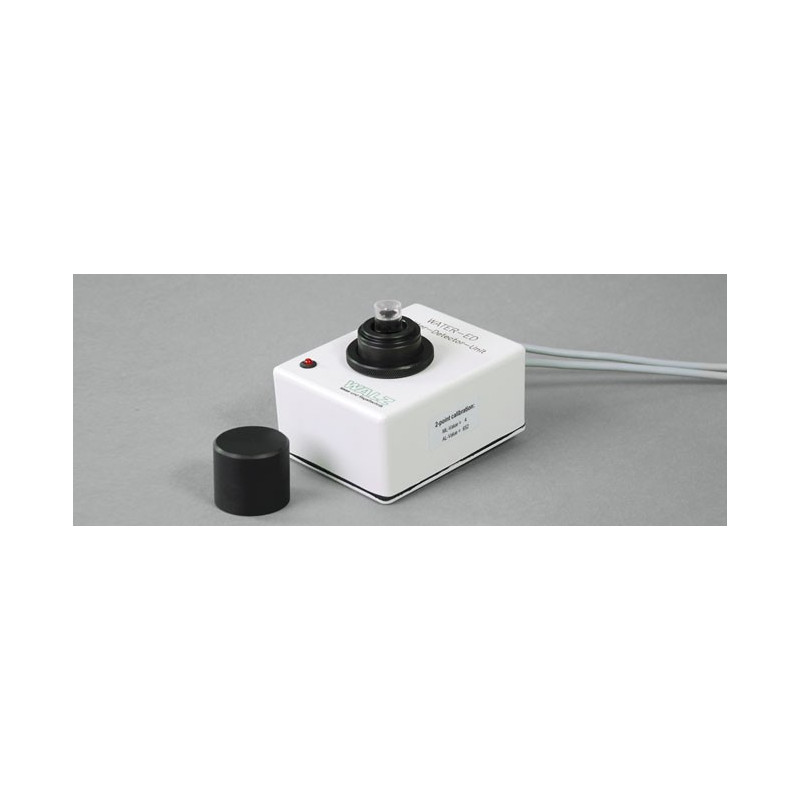

CUVETTE Version

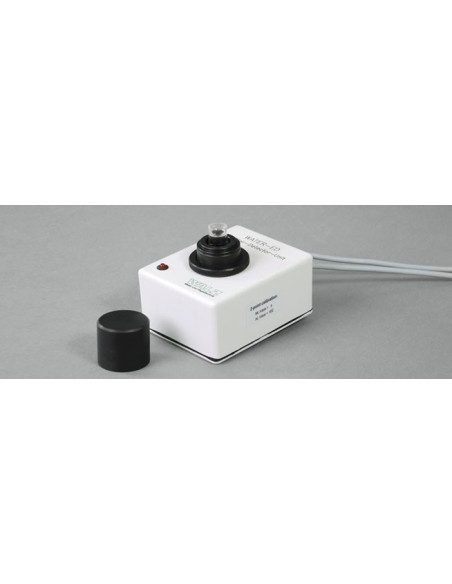

Emitter-Detector Unit

WATER-ED (red)

Design: Metal housing with LED array, photomultiplier, pulse signal preamplifier and cables connecting to photomultiplier (PM) and AUX output sockets of PAM‑CONTROL unit. Featuring measuring chamber with 15 mm diameter quartz cuvette

LED Array: Pulse modulated measuring light, three LEDs peaking at 650 nm. Actinic light/saturation pulses, 12 LEDs peaking at 660 nm. Far-red light, three LEDs peaking at 740 nm. Alternative to far-red light, blue LEDs (460 nm) can be build in for preferential PS I excitation in cyanobacteria. Actinic intensity up to 2000 µmol quanta m‑2s‑1 of photosynthetically active radiation (PAR). Saturation pulse intensity up to 4000 µmol quanta m‑2s‑1

Signal detection: Photomultiplier detector based on Photosensor Module H‑6779‑01 (Hamamatsu) with high red sensitivity; featuring pulse preamplifier and automatic overload switch-off; fluorescence detection at wavelengths > 710 nm

Dimensions: 11 cm x 9 cm x 8 cm (L x W x H)

Weight: 600 g (incl. cable 0.6 m long)

Emitter-Detector Unit
WATER-ED/B (blue)

Identical to Emitter-Detector Unit WATER-ED except:

LED Array: Pulse modulated measuring light, three LEDs peaking at 460 nm. Actinic light/saturation pulses, 10 LEDs peaking at 460 nm. Far-red light, three LEDs peaking at 740 nm

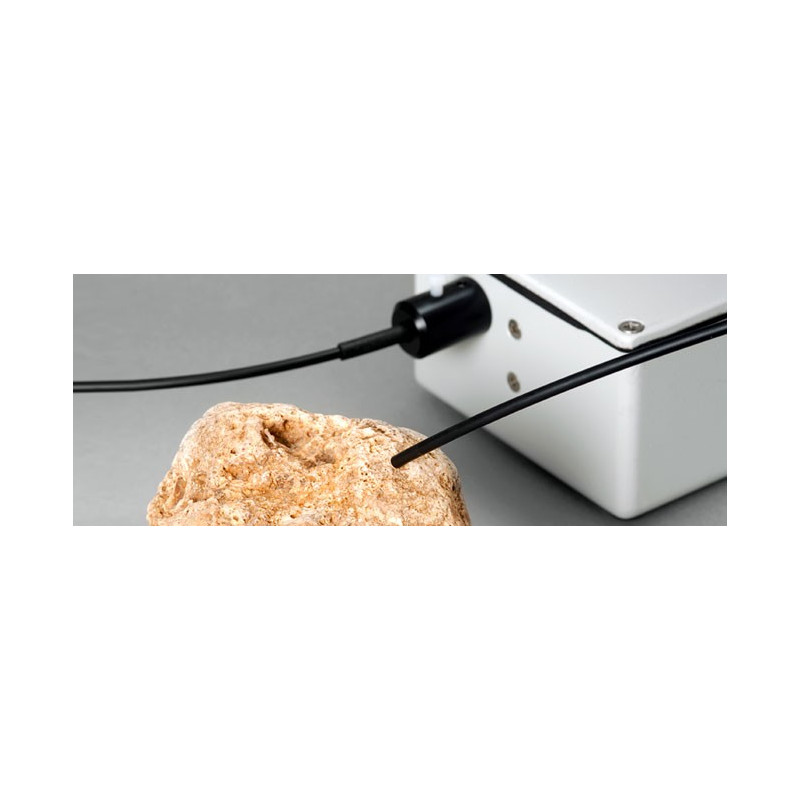

FIBER Version

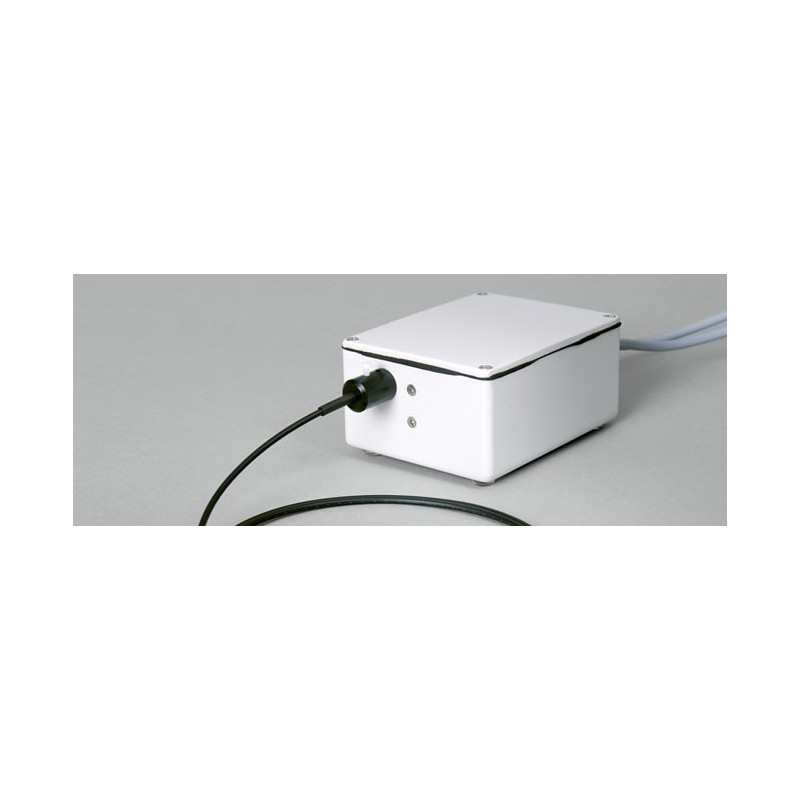

Emitter-Detector Unit
WATER-EDF1.5R (red)

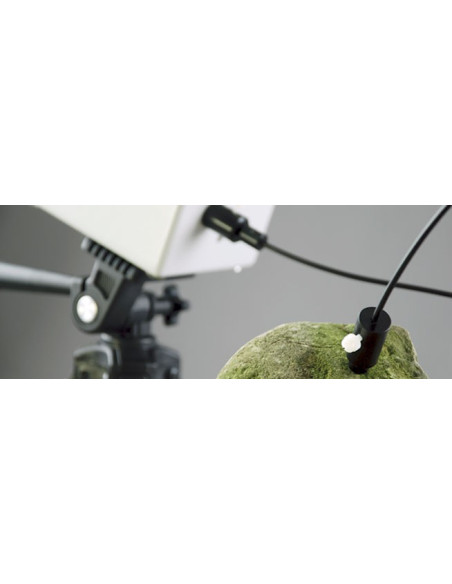

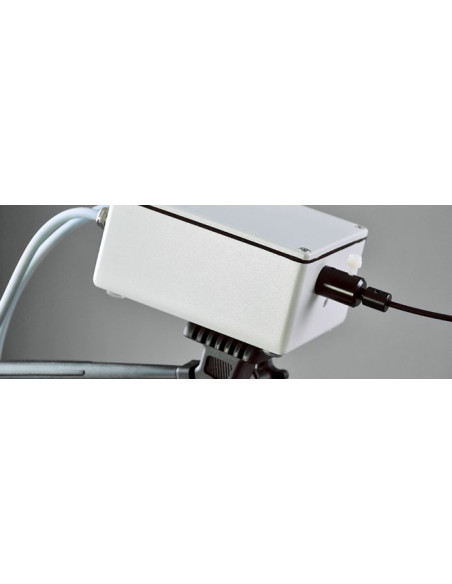

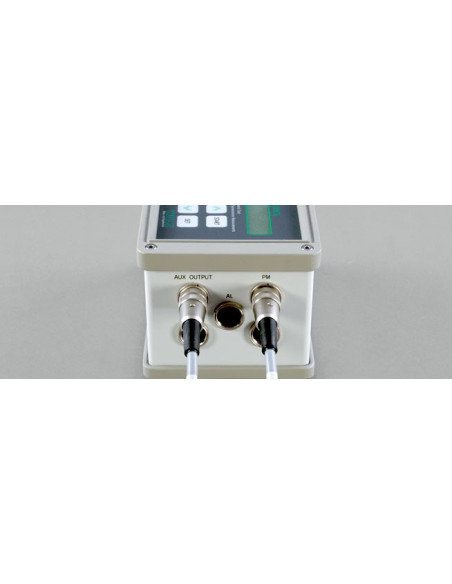

Design: Metal housing, containing LED-light sources, photomultiplier detector, pulse preamplifier, and port with lateral plastic screw for fixation of fiber optics. Permanently attached data cables connecting to photomultiplier (PM) and AUX output sockets of PAM‑CONTROL unit. Equipped with mounting rod for fixing the housing and on the stand ST‑101.

Fiber optics: Three 1.5 mm diameter plastic fiber optics (lengths 200, 600 and 1200 mm).

LED Sources: LED-array for pulse modulated, red fluorescence measuring light (620 nm), red actinic light and saturation pulses (635 nm), as well as blue actinic light (460 nm) for preferential PS I excitation in cyanobacteria. Alternative to blue light, far-red LEDs (730 nm) can be build in for preferential PS I excitation in non-cyanobacterial photosynthetic organisms. Actinic intensity up to 1500 µmol quanta m‑2s‑1 of photosynthetically active radiation (PAR). Saturation pulse intensity up to 3000 µmol quanta m‑2s‑1

Signal detection: Photomultiplier detector based on photosensor module H‑6779‑01 (Hamamatsu) with high red sensitivity, featuring pulse preamplifier and automatic overload switch-off; fluorescence detection at wavelengths > 710 nm

Dimensions: 11.5 cm x 9 cm x 5.5 cm (L x W x H)

Weight: 550 g (incl. cable 0.6 m long)

Emitter-Detector Unit
WATER-EDF1.5B (blue)

Identical to Emitter-Detector Unit WATER-EDF1.5R except:

LED Sources: LED-array for pulse modulated, blue fluorescence measuring light (460 nm), blue actinic light and saturation pulses (460 nm), as well as far-red light (740 nm) for preferential PS I excitation

FLOW THROUGH Version

Emitter-Detector Unit
WATER-FT/R (red)

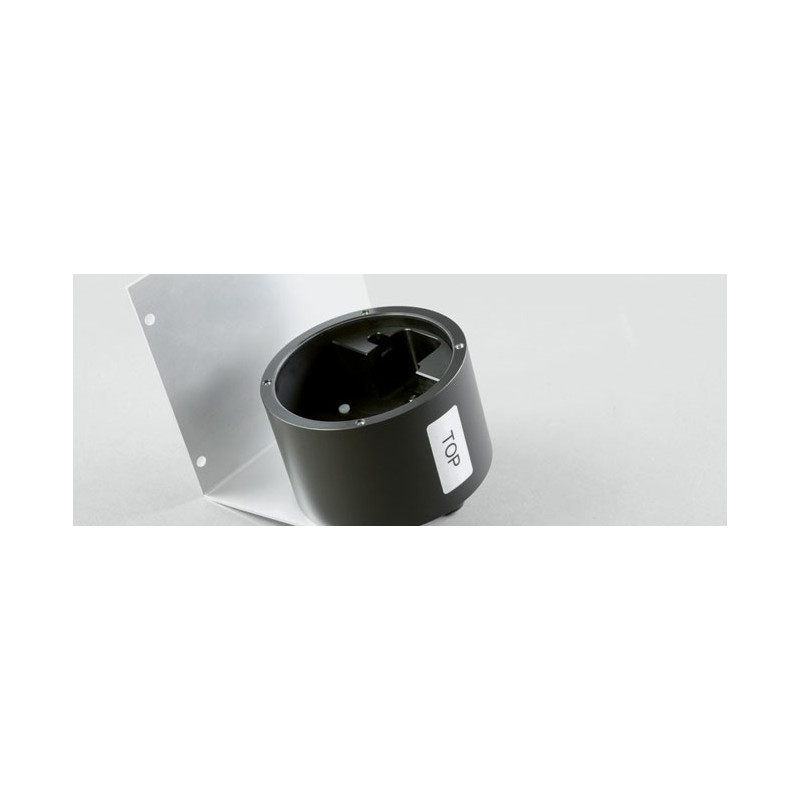

Design: Cylindrical housing made of black polyoxymethylene plastic (POM) consisting of water-tight emitter-detector compartment and measuring compartment. The measuring compartment is equipped with in-/out connectors for externally pumped water and a port for the spherical PAR sensor US-SQS/WB. The unit is mounted on an angle metal for fixation on solid surface.

LED Sources: LED-array for pulse modulated fluorescence excitation with red light (635 nm) as well as for actinic illumination with actinic light intensity up to 2000 µmol quanta m‑2s‑1

Signal detection: Photomultiplier detector based on photosensor module H‑6779‑01 (Hamamatsu) with high red sensitivity, featuring pulse preamplifier and automatic overload switch-off. Fluorescence detection is at wavelengths > 710 nm

Dimensions: 15 cm x 12.5 cm x 13 cm (L x W x H)

Weight: 1450 g (incl. cable 1.5 m long)

Emitter-Detector Unit
WATER-FT (blue)

Identical to emitter-detector unit WATER-FT/R except:

LED Sources: LED-array for pulse modulated fluorescence excitation with blue light (460 nm) as well as for actinic illumination with blue light.

PAM-CONTROL

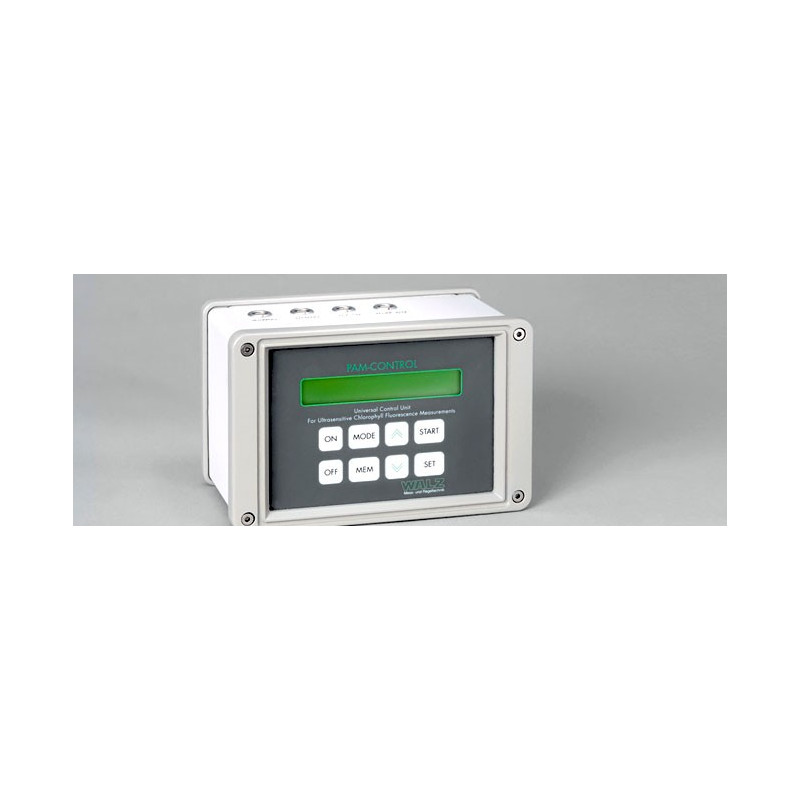

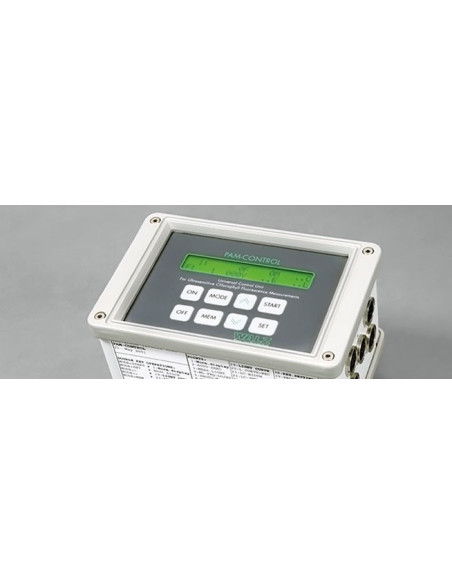

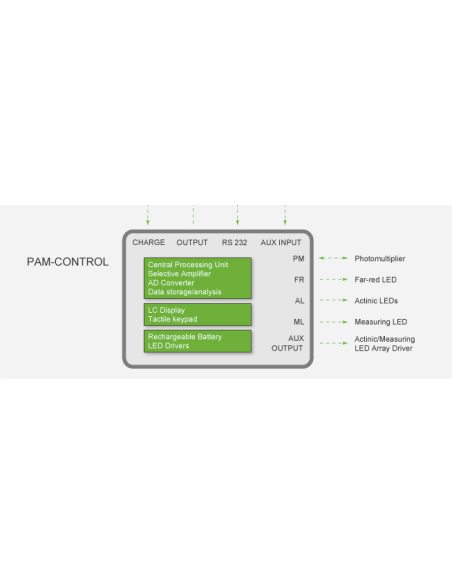

Universal Control Unit PAM-CONTROL

For control of Photomultiplier-detector PM-MF and LED

General Features

Data memory: 128 kB CMOS RAM providing memory for 4000 data sets

Microcontroller: CMOS 80C52

Display: 2 x 24 character alphanumerical LC-display with backlight

User interface: 2 x 4 touch-sensitive keys to operate the internal mode menu

Measured parameters: Fo, Fm, Fm', F, Fv/Fm (max. Yield), ΔF/Fm' (Yield), qP, qN, NPQ, PAR (using special micro quantum sensor), ETR (i.e. PAR x ΔF/Fm')

General Design

Power supply: Internal rechargeable battery 12 V/2 Ah, providing power for at least 10 000 Yield measurements, automatic power/off, battery charger MINI-PAM/L (100 to 240 V AC)

Dimensions: 17.6 cm x 11.5 cm x 9.5 cm (L x W x H)

Weight: 2 kg (incl. battery)

Operating temperature: -5 to +45 °C

Versão CUVETTE

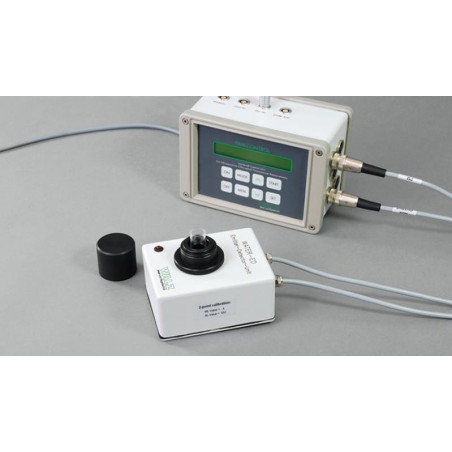

A unidade detector-detector, da versão CUVETTE, possui um suporte cilíndrico para uma cuvete de vidro de quartzo de 15 mm de diâmetro (WATER-K). A cuvete é cercada por diodos emissores de luz (LED) que entregam luz de medição PAM e iluminação actínica para a amostra.



A detecção de fluorescência em comprimentos de onda superiores a 710 nm ocorre no fundo da cuvete. Os melhores resultados são alcançados usando volumes de amostra entre 2 e 3 ml.
A unidade do detector de emissores está disponível com duas cores LED diferentes. A versão LED azul (WATER-ED / B) exibe a menor interferência de luz dispersa. Este WATER-ED / B possui fonte de luz adicional de LED far-red para a rápida abertura do PS II dos centros de reação do PS II necessários para avaliações dos níveis de fluorescência de Fo.
A versão LED vermelha (WATER-ED) é freqüentemente usada para analisar cianobactérias que tendem a absorver de forma ineficiente no azul: esta versão está disponível com luz fotossensível do far-vermelho ou azul I.


Versão da FIBRA

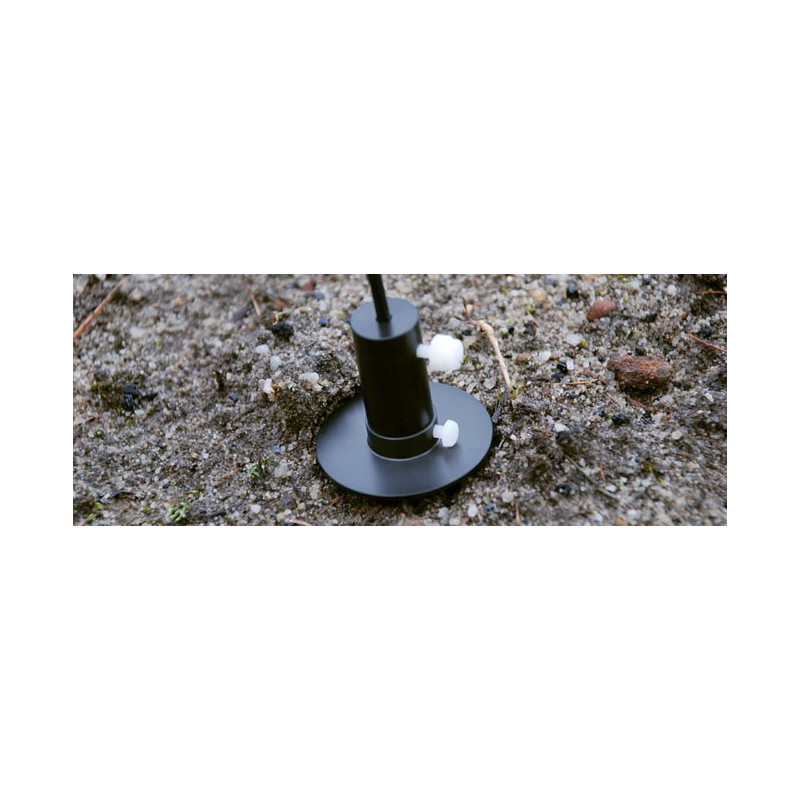

A versão FIBER examina superfícies de objetos sólidos usando uma fibra óptica. Normalmente, a versão FIBER é usada para examinar camadas fotossintéticas em várias superfícies submersas (periphíton, microphytobenthos) e crostas do solo, mas também para exibir amostras em placas de micropoços.
A versão FIBER é menos sensível do que a versão CUVETTE e FLOW THROUGH para sistemas biotest de toxicidade para concentrações de clorofila recomendadas em cerca de 100 a 500 μg de clorofila / litro.


Como no caso da versão CUVETTE, a unidade de emissor-detector da versão FIBER pode ser equipada com LEDs de cores diferentes: o WATER-EDF1.5R usa medição vermelha e luz actínica, mas essas fontes de luz são substituídas por LEDs azuis na WATER-EDF1.5B.
O WATER-EDF1.5R é configurado com uma fonte de luz azul adicional para excitar seletivamente o fotosistema I em cianobactérias ou, alternativamente, com uma fonte de luz muito vermelha para excitação de fotosistema I em muitos outros organismos fotosintéticos.


FLUXO ATRAVÉS DA VERSÃO

A versão FLOW THROUGH da WATER-PAM possui uma unidade de detector de emissores à prova de água exibindo uma janela transparente através da qual a luz de medida e actinica é emitida.
A detecção de fluorescência ocorre através de outra janela transparente em ângulos retos com a janela para emissão de luz. As janelas ópticas estão posicionadas dentro de um cilindro preto com conexões de entrada e saída.

As duas conexões permitem a monitoração contínua de fluorescência quando uma bomba de água comercial está conectada à saída e no reservatório a ser examinado.
Devido à sua capacidade de análise contínua, as principais aplicações do FLOW THROUGH estão no campo da limnologia, oceanografia, gestão da água e monitoramento da água potável.
A versão FLOW THROUGH está equipada com LEDs vermelhos (WATER-FT / R) ou azul (WATER-FT). A configuração anterior é adaptada para a detecção de cianobactérias com fraca absorção no azul, a última exibe sinais de fundo particularmente baixos e pode ser usada quando as algas verdes ou diatome devem ser analisadas.

Fontes de luz adicionais para excitação específica do fotosistema I são omitidas devido a tempos de permanência muito curtos de amostras na frente da janela de detecção de emissão.

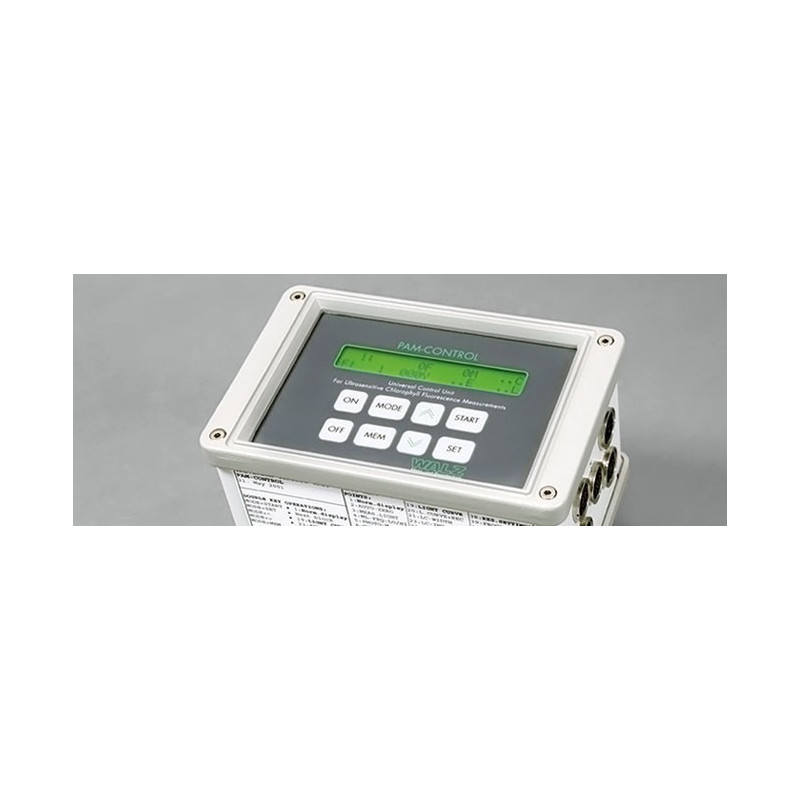

PAM-CONTROL

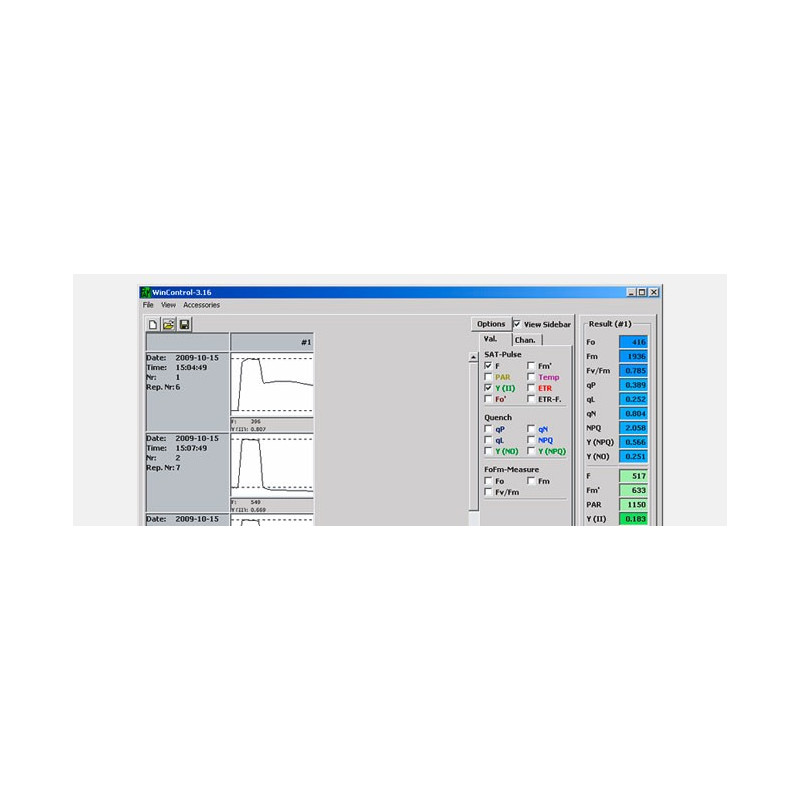

A unidade PAM-CONTROL pode realizar medidas independentes de fluorescência PAM, mas também pode atuar como uma interface física entre fluorômetro e computador usando o software WinControl V. 2. A unidade PAM-CONTROL é especializada para operar várias configurações extremamente sensíveis para medições de fluorescência de clorofila: o MICROSCOPY-PAM, o MICROFIBER-PAM e o WATER-PAM.



Comum para essas três configurações é o uso dos mesmos diodos emissores de luz (LED) como fontes de medição e luz actínica, bem como para pulsos de saturação. Além disso, todas as configurações usam fotomultiplicadores ultra-sensíveis: como conseqüência, eles não são adequados para operação na presença de luz de fundo não modulada, o que interferiria com as determinações de rendimento de clorofila.
A capacidade de armazenamento de dados consiste em 4000 conjuntos de dados. Um extenso menu oferece controle total de configurações instrumentais e uma variedade de protocolos de medição
