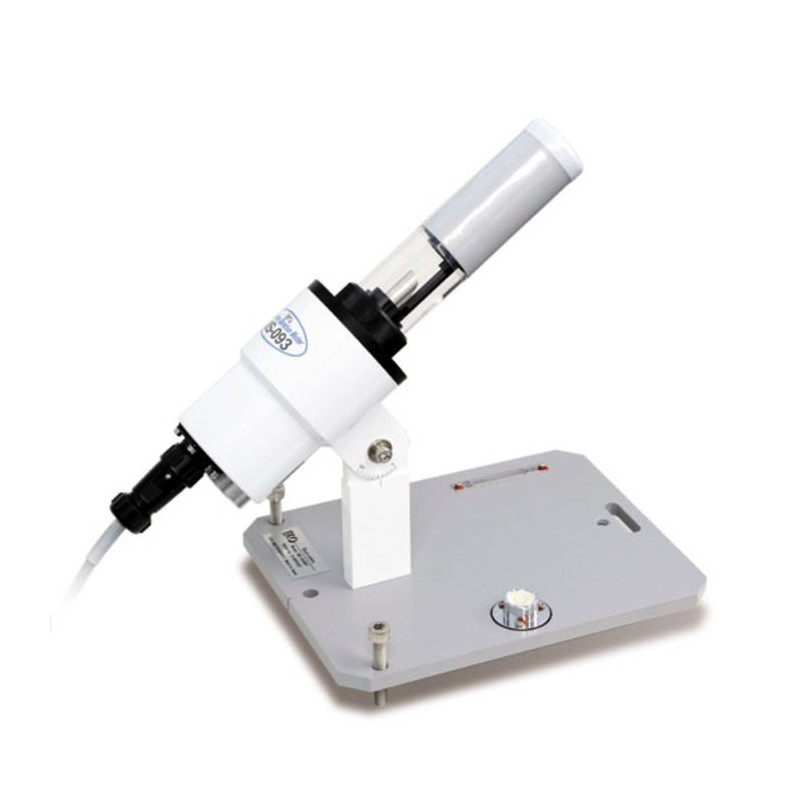

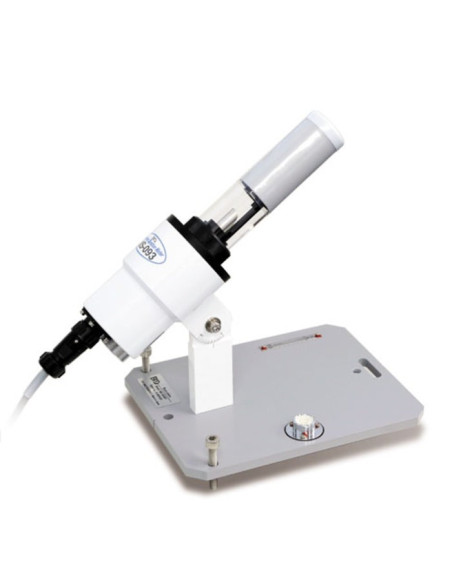

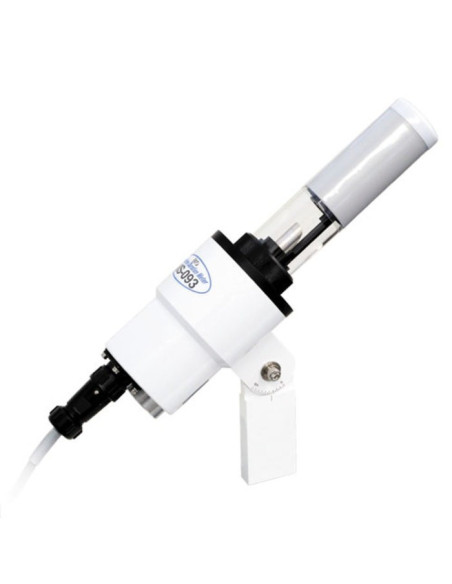

MS-093 Sensor de Duración de Radiación Solar

MS-093

Eko Instruments

New

  • Very precise independent from atmospheric conditions.
  • Pyroelectric detector (300 nm - 2500 nm)
  • Economic solution to measure sunshine hours

El MS-093 es un medidor de la duración de la radiación de gran calidad. El único concepto de medida con espejo rotatorio y mediciones reales de banda ancha de radiación solar, sin interferencia  de la radiación difusa.

El espejo giratorio refleja una vez por revolución el rayo directo sobre un detector piro-eléctrico. Mediante éste método el MS-093 puede hacer mediciones reales de radiación de banda ancha. El MS-093 es único en su género y diferente de otros sensores dedicados a lo mismo, que están basados en el principio de medición indirecta (usando fotodiodos con un rango espectral limitado).

Especificaciones

Rango de Longitud de Onda 300 a 2,500nm
Velocidad de rotación del espejo 100 revoluciones /hora (Opcional: 120 revoluciones/hora)
Umbral de duración de sol Radiación Solar Directa 120W/m2
Error de medición de duración de sol Dentro de ± 10% inst aga del Umbral de Duración de Sol
Tensión de Alimentación 10.5 a 12. 5 V, DC
Consumo de Corriente 380mA a 450mA ( - 30 a 40°C)
Rango de Temperatura Operativa -20 a 40°C
Salidas de duración de sol Salida : Salida de contacto sin-tensión
Ancho de Pulso: 1±0.05 s.
Resistencia de Voltaje: 60V
Sol : Toma contacto durante 1seg cada 36 segundos
1pulso/36 seg., 100pulsos/hora
Sin Sol : El Contacto permanece interrumpido
Peso 2.1kg
Materiales Cuerpo : A6063BD
Tubo de vidrio : Vidrio de Boro silicato (vidrio duro)
Cubierta de Sensor : SUS

Caja de Reseteo (Opcional)

Tiempo de Detección de Paro de Espejo Aproximadamente 7.5 s.
Tiempo de Reseteo de Fuente de Alimentación Aproximadamente 20 s.
(Cuando la alimentación se enciende por primera vez el espejo no rota en el mismo periodo d tiempo)
Dimensiones 130(D) x90(W) x 47(H)mm
Peso Aproximadamente 560g
Longitud de Cable  1m

Caja de Alimentación (Opcional)

Tensión de Alimentación 85 a 264V, AC (50/60Hz)
Tensión de Salida 12V, DC
Fusible 2A (φ5.2 x 20, Tipo N)
Consumo de Corriente 11VA
Tamaño 200 W x 140 D x 80 H
Peso Aproximadamente 1.1kg

Unidad de Ventilador (Opcional)

Velocidad máxima de Flujo de Viento Aproximadamente 1m3/min
Presión Estática máxima Aproximadamente 3.3mm H2O
Ruido Aproximadamente 40fonios
Frecuencia de Rotación Aproximadamente 2,700rpm
Tensión de Alimentación 12V, DC
Cable de Alimentación 10m (extremos de cable no tratados)
Consumo de corriente 16W
Peso Aproximadamente 1.7kg
