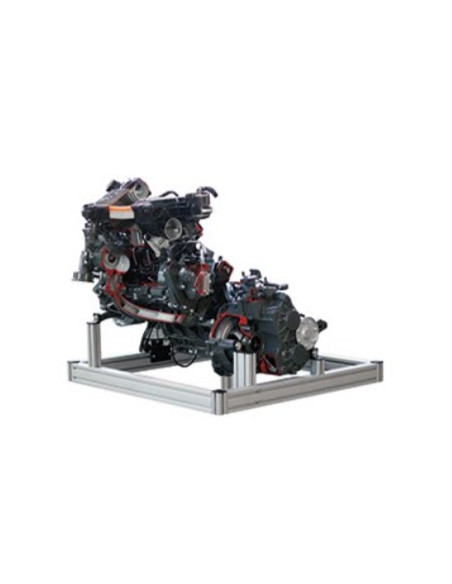

AEMBA170 Modelo Seccionado de Motor Diesel Common Rail (DOHC) con Caja de Cambios Manual

AEMBA170

Autoedu

Nuevo

El modelo seccionado del motor educativo Common Rail de diesel es una gran herramienta para los estudiantes de estudios técnicos para capacitación práctica y permite aprender la estructura del motor y sus componentes, caja de cambios manual, modos de operación y mantenimiento, especificaciones técnicas, herramientas especiales y su uso.

Tipo Automóvil-Autotrónica

El modelo de motor de formación educativa con caja de cambios manual se basa en los componentes originales del vehículo. Este modelo seccionado de motor está pintado con diferentes colores para diferenciar mejor las distintas partes y secciones. El motor funciona eléctricamente a 220 voltios y funciona a una velocidad reducida para que el alumno pueda comprender y observar fácilmente el funcionamiento de las distintas piezas mecánicas.

  • Objeto educativo del modelo de motor de equipos educativos:

- Demostración de los diferentes componentes del motor y su funcionamiento.
- Demostración de la bomba CR de alta presión.
- Demostración del motor DOHC con cámara de combustión de inyección Common Rail (CR) diesel
- Demostración del funcionamiento manual de la caja de cambios.
- Demostración de los componentes del motor: arranque, alternador, sistema de lubricación y etc.
- Demostración y explicación de la literatura técnica / esquemas y procedimientos.

  • Componentes visibles del modelo de motor seccionado:

- Bloque de motor
- Cabeza del motor
- Cigüeñal
- Bielas de conexión
- Mecanismo DOHC
- Pistones con anillos.
- Correa dentada con piñón y tensor.
- Correa alternador con tensor.
- Bomba CR alta presión
- Turbo cargador
- Sensores y actuadores.
- Caja de cambios manual con mecanismo de cambio.
- Embrague de membrana de membrana, diferencial, etc.

  • Operación visible de los componentes:

- Motor diesel
- Bomba de alta presión Common Rail
- Sistema de lubricación del motor.
- Caja de cambios manual.
- Arranque, alternador, turbo cargador, bomba de vacío, etc.

  • Especificaciones técnicas principales:

- 4 cilindros en linea, motor diesel turbo turbo.
- Desplazamiento: 1689 cm³
- Árbol de levas superior (DOHC) con correa dentada
- 4 válvulas por cilindro.
- Common Rail - Inyección directa tipo con electroinyectores.
- Alternador, filtro de aceite, bomba de aceite

  • El modelo de motor seccionado está diseñado para demostrar:

- Pistón, anillos, cámara de combustión, puertos de admisión y escape, componentes DOHC, posiciones de los inyectores y de las bujías de incandescencia en una cámara de combustión.
- Caja de cambios manual con mecanismo de cambio, engranajes de transmisión, embrague de resorte de membrana

* Correas de distribución y alternador.
El equipo educativo: el modelo del motor contiene todos los elementos del automóvil original: correa dentada, tensores, correa del alternador, rueda dentada del cigüeñal, etc. Utilizando instrucciones y recomendaciones, es posible explicar el reemplazo de la correa y los procedimientos de medición de torsión usando herramientas especiales.

* Este modelo educativo de motor seccionado no está diseñado para el desmontaje o cualquier otro procedimiento mecánico. Este modelo de motor seccionado se puede usar solo como ayuda o herramienta visual o de demostración.

  • Otro:

- El modelo de motor seccionado educativo con caja de cambios manual funciona a 220 V y funciona a una velocidad reducida para que el estudiante pueda comprender y observar fácilmente el funcionamiento de las distintas piezas mecánicas.
- Dimensiones (Alto x Largo x Ancho) 1500 x 950 x 950 mm
- Peso (neto) aprox .: 200 Kg.
