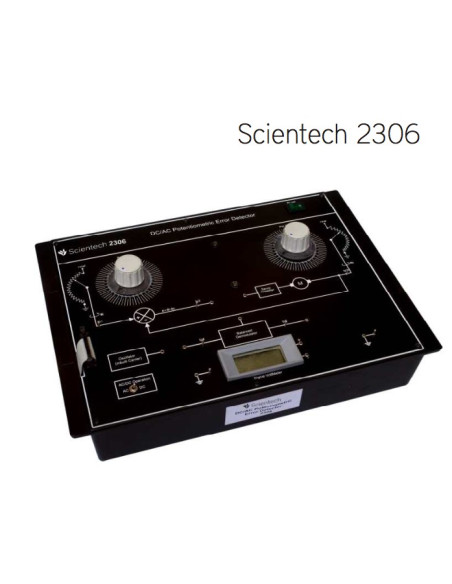

Scientech2306 Potenciómetro DC/AC Detector de Error

Scientech2306

SCIENTECH TECHNOLOGIES

Nuevo

Ponteciómetro DC/AC detector de error es una plataforma ideal para mejorar la educación, la capacitación, las habilidades y el desarrollo entre nuestras mentes jóvenes.

Tipo Sistemas de Control

El potenciómetro detector de error está asociado con el sistema de control de posición angular / lineal. Su función consiste en proporcionar una señal de posición angular de salida que sigue con precisión la señal de posición angular de entrada. Scientech 2306 Potenciómetro DC / AC Detector de Error proporciona un estudio en profundidad del sistema de control de posición de circuito cerrado y lazo abierto.

Todos los sistemas de control de realimentación operan a partir de la señal de error que se genera al comparar la referencia y la salida. Los detectores de errores realizan la tarea crucial de comparar las señales de referencia y de salida. Si las entradas y salidas ya están en forma de tensiones eléctricas, entonces el detector de errores es un simple comparador. Pero en el sistema de control de posición, las entradas y salidas están en forma de desplazamiento angular / lineal, por lo que estos desplazamientos se convierten en la tensión eléctrica análoga mediante un potenciómetro (3600 EJE DE ROTACIÓN SERVO POT).

Scientech 2306, Ponteciómetro DC / AC detector de error es una plataforma ideal para mejorar la educación, la capacitación, las habilidades y el desarrollo entre nuestras mentes jóvenes.

  • DC/AC both operations

  • High quality 360� shaft rotation servo potentiometer

  • AC excitation at 800Hz approx (inbuilt Wien bridge oscillator)

  • Built in balanced demodulator circuit

  • 3.5 digits DVM for carrying measurements

  • Separate test-points to observe waveforms after each block

  • Phase reversal of error in AC operation

  • Closed loop position control system

  • Self contained and easy to operate

Listado de Experimentos:

  • Estudio del detector de error potenciométrico de CC
  • Estudio de ángulo a convertidor de tensión por potenciómetro
  • Estudio del potenciómetro de CA como detector de errores
  • Estudio de la inversión de fase de la señal de error
  • Estudio del sistema de control de posición de CC
