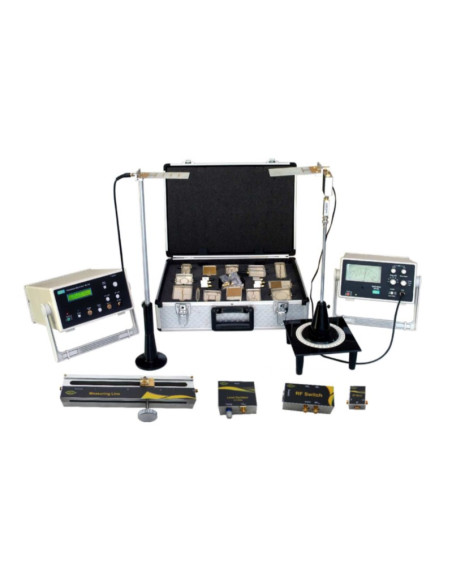

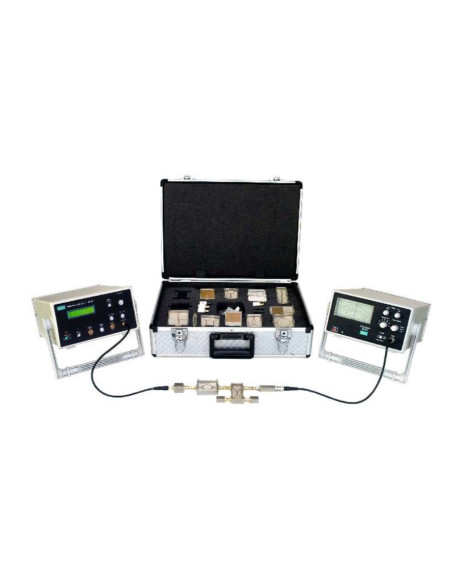

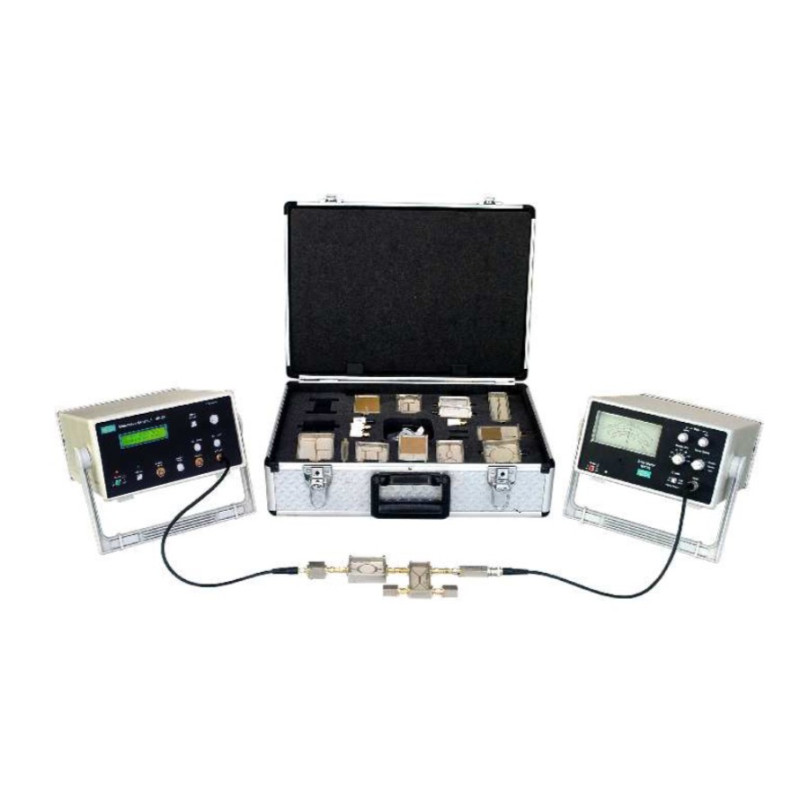

Nvis 9008 / Nvis 9008A Laboratorio Avanzado de Circuito Integrado de Microondas

Laboratorio Avanzado de Circuito Integrado de Microondas incluye instrumentos y accesorios para estudiar las características de cualquier componente MIC (Circuitos Integrados) sobre el Rango de Frecuencia de 2.2 a 3GHz. Las características y medidas como la pérdida de transmisión y la pérdida de reflexión de diferentes componentes MIC se pueden estudiar con la ayuda de los instrumentos provistos con Nvis 9008 / Nvis 9008A. La directividad y la ganancia de las antenas también se pueden medir con la configuración provista. Los antecedentes teóricos sobre estos componentes y detalles experimentales se proporcionan en el CD del material didáctico.

Nvis 9008 / Nvis 9008A Laboratorio Avanzado de Circuito Integrado de Microondas es una plataforma ideal para mejorar la educación, la capacitación, las habilidades y el desarrollo entre nuestras mentes jóvenes.

• Características:

- Configuración completa con generador, componentes MIC y medidor
- Componentes y conectores chapados en oro
- Generador de microondas con AM y FM internos
- Comunicación de datos de PC a PC
- Medida del patrón de radiación de la antena
- Medida de Directividad y Ganancia
- CD material de aprendizaje

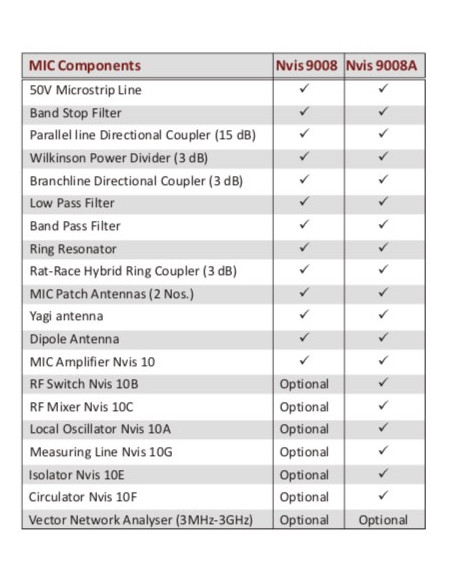

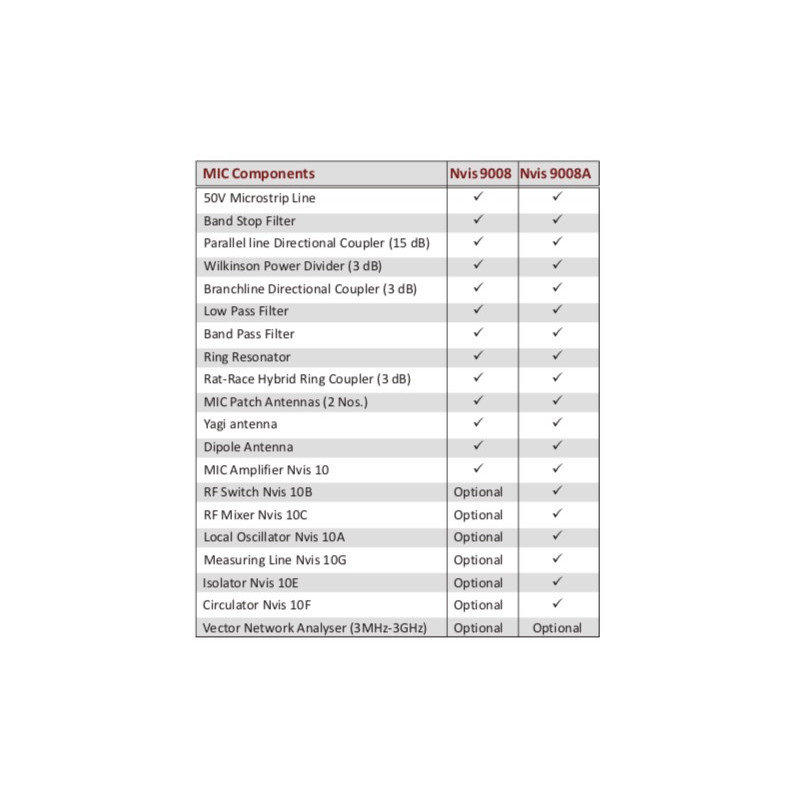

+ Specification of MIC Components:

1) Test Jig:
        - Includes Of The Following:
                     a) 10 dB directional coupler
                     b) Detector
                     c) Shorts
                     d) Matched Loads
                     e) Attenuator

2) Low pass Filter:
        - Cut off frequency: 2.5 GHz (approximate)
        - Dielectric material: Ceramic Substrate
        - Dielectric constant: 3.02

3) Band Pass Filter:
        - Center frequency around: 2.4 GHz
        - Dielectric material: Ceramic Substrate
        - Dielectric constant: 3.02

4) Band Stop Filter:
        - Center frequency around: 2.4 GHz
        - Dielectric material: Ceramic Substrate
        - Dielectric constant: 3.02

5) Branch Line Coupler:
        - Dielectric material: Ceramic Substrate
        - Dielectric constant: 3.02
        - Coupling: 3 dB

6) Rat-Race Coupler:
        - Dielectric material: Ceramic Substrate
        - Dielectric constant: 3.02
        - Coupling: 3 dB

7) Parallel Line Directional Coupler:
        - Dielectric Material: Ceramic Substrate
        - Dielectric Constant: 3.02
        - Coupling: 15dB

8) Power Divider:
        - Dielectric Material: Ceramic Substrate
        - Output Power: 3 dB
        - Return Loss: 8 dB
        - Dielectric Constant: 3.02

9) Ring Resonator:
        - The Resonance freq: 2.4 GHz
        - Dielectric material: Ceramic Substrate
        - Dielectric constant: 3.02

10) 50E Microstrip Line:
        - Dielectric material: Ceramic Substrate
        - Dielectric constant: 3.02

11) RF Switch (Pin Modulator):
        - Frequency Range: DC to 5 GHz
        - Rise / fall time: 6 ns typical
        - Type: SPDT

12) RF Mixer:
        - Frequency Range: 2.0 to 7.0 GHz
        - Conversion Loss: 6.2 dB typical
        - L-R Isolation: 30 dB typical
        - RF Power: 50 mW

13) Local Oscillator:
        - Frequency Range: 2.2 to 3 GHz
        - Tuning Voltage: 5V DC
        - Operating Voltage: 5V DC

14) Measuring line:
        - Dielectric Material: Ceramic Substrate
        - Dielectric Constant: 3.02

15) Isolator:
        - Isolation: 15 dB
        - Impedance: 50 Ohms
        - Insertion loss: 0.8 dB Max
        - Avg Power: 5 W
        - Design Tolerance: ±5 %

16) Circulator:
        - Isolation: 15 dB
        - Impedance: 50 Ohms
        - Insertion loss: 0.8dB Max
        - Avg Power: 5W
        - Port: 3
        - Design Tolerance: ±5 %

Alcance del Aprendizaje

- Comunicación de datos de PC a PC utilizando componentes MIC
- Medición de pérdida de transmisión y pérdida de reflexión
- Medida de la constante dieléctrica del substrato utilizando Ring Resonator
- Medición de las características de división de potencia, aislamiento y pérdida de retorno
- Medida de las características de acoplamiento, aislamiento y pérdida de retorno
- Medida de acoplamiento y directividad
- Medición de las características del filtro de paso bajo
- Medición de las características del filtro de paso de banda
- Medición de las características del filtro de parada de banda
- Medición de las características de las Antenas Patch
- Medición de las características de un Amplificador MIC
- Para estudiar el interruptor de RF
- Estudiar Mezclador de RF
- Medida de longitud de onda de guía, longitud de onda de espacio libre y SWR utilizando línea de medición
- Medida de directividad y ganancia de antenas: Antena Yagi, Antena patch, Antena dipolo
- Estudiar las características de Isolator
- Estudiar las características del Circulador

- Cargas combinadas (5 números)
- Corto
- Detector coaxial
- Acoplador direccional de microbanda (10 dB)
- Adaptadores de SMA a SMA (tanto macho como hembra)
- Cables equipados con conector SMA (macho)
- Atenuador (3 dB)
- Adaptador de + 12V DC
- Mástil de transmisión y recepción
- Adaptador SMA (macho) a BNC (hembra)
- Cable Lunar de 3 pines

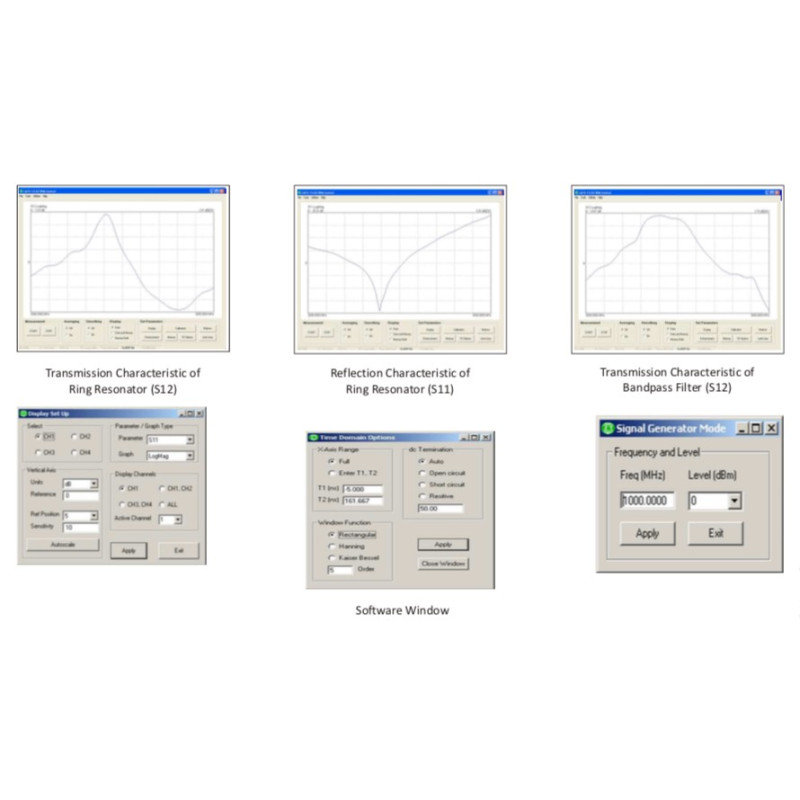

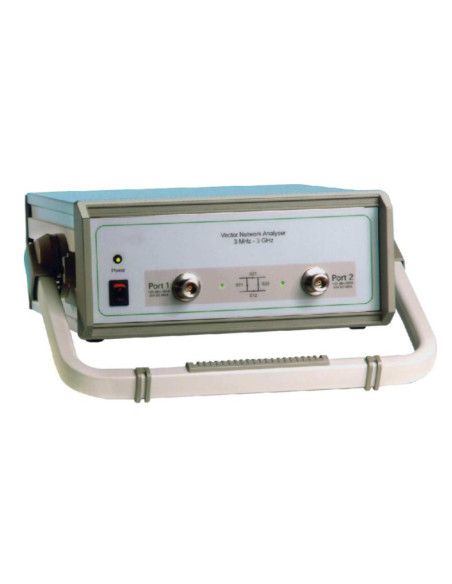

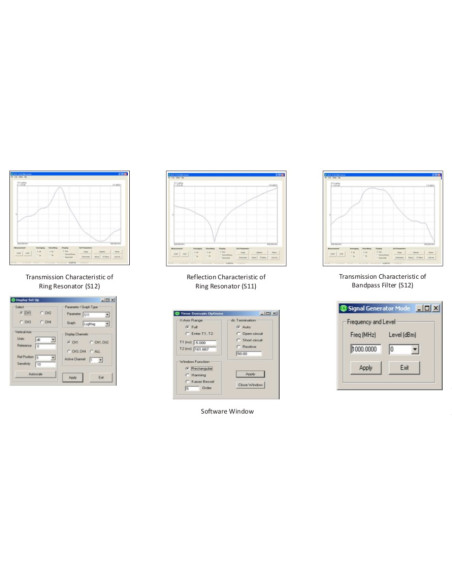

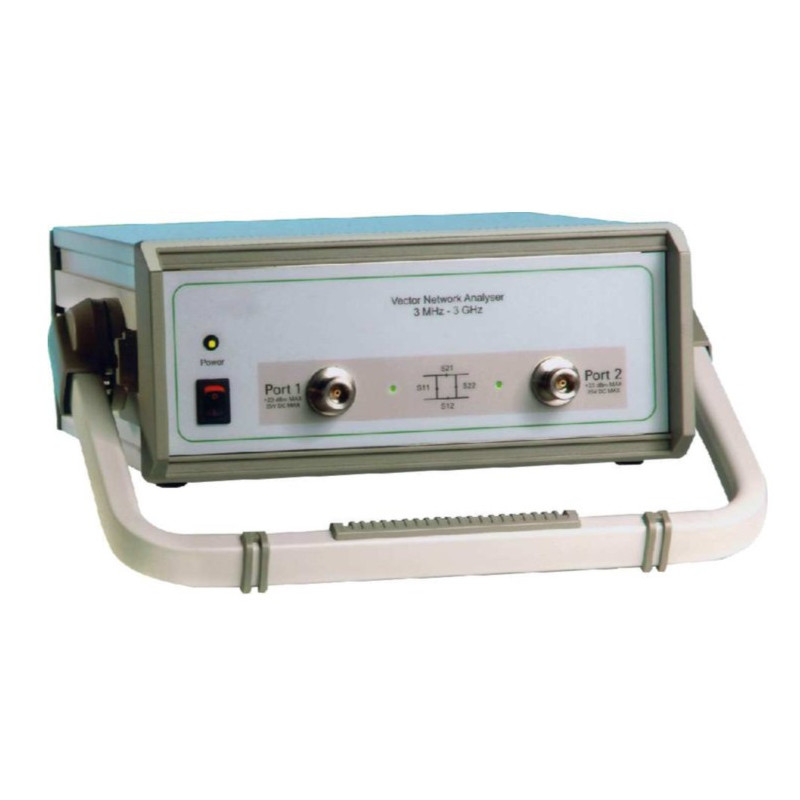

Analizador de red vectorial de parámetro S completo de 3MHz - 3GHz (opcional):

Caracteristicas:
- Rango de 3 MHz a 3GHz
- resolución de 100Hz
- Rango dinámico de 80dB
- Conjunto completo de prueba de parámetros s
- Capacidad de desembebido
- Facilidad en el dominio del tiempo
- Mediciones P1dBand AM-PM
- Peso ligero y tamaño reducido
- Bajo costo
- Material de aprendizaje exhaustivo
