Nuevo
Para registros de carga, Auditorías Energéticas, consultas de consumo de corriente.
Caja resistente, con estuche de protección.
Bobinas flexibles de Rogowski ('CTs'). Muestreo constante, no pierde nada.
Registro 'Sin voltaje', con una batería de 3 meses de duración.
Utilizado por SSE, ESB, NIE, Dalkia, y muchos más.
Este producto ya no está disponible
Disponible el:
Número de Canales | 3 Corriente |
Nº Bits ADC | 10 bit |
Precisión | ±0.2°C |
Con Display | No |
Clasificación IP | IP65 |
Comunicaciones | USB |
Duración Batería | 3 meses |
Frecuencia Máxima de Pulsos | 800 Hz |
Capacidad Memoria | 96,000 medidas |
Periodo de Garantía | +10 años |
Logger de análisis ideal para auditorías energéticas
El asequible Electrocorder es la mejor solución de valor para llevar a cabo auditorías del sitio, con excelentes herramientas de análisis e informes en nuestro software gratuito. Nuestro enfoque en proporcionar un analizador de energía fácil de implementar con herramientas integradas de administración de equipos ayuda a que el registro sea lo más efectivo posible. La configuración a prueba de manipulaciones significa que los instaladores u otro personal no pueden cambiar o ver de manera informal los parámetros de registro e invalidación de datos.
Diseñado para un registro extendido sin voltios
Funciona con baterías reemplazables por hasta 3 meses de registro sin volteo cuando sea necesario, con una entrada de alimentación externa opcional para una mayor vida útil. ¡Resistente y confiable, con sellado ambiental IP65 como estándar!
No te pierdas datos con Constant Sampling
El muestreo constante garantiza que nunca se perderá ningún dato, con valores mínimo y máximo que se muestran a lo largo del período de promedio. Registros de hasta 50 días según la norma EN50160. El período promedio se puede establecer de 1 segundo a 60 minutos (301 días). Muchos otros registradores solo tomarán instantáneas de datos, lo que significa que omite datos de tendencias cruciales.
Estándar en la industria
Electrocorder es el líder del mercado en análisis de energía y potencia y diagnóstico de fallas, utilizado para solucionar y resolver quejas de clientes de proveedores de redes eléctricas en toda Europa, como Dalkia, SSE, Electricity North West, ESB Networks y NIE Networks. Suministrado en todo el mundo a empresas de servicios públicos, industria y contratistas eléctricos. Acksen ha estado diseñando y fabricando Power Quality Loggers desde 1994, utilizando nuestra experiencia para proporcionar equipos altamente robustos y confiables, tanto que estamos preparados para ofrecer una garantía de por vida gratuita para todos nuestros registradores (se aplican condiciones).
Perfecto para monitorización de carga / análisis de carga de alimentador

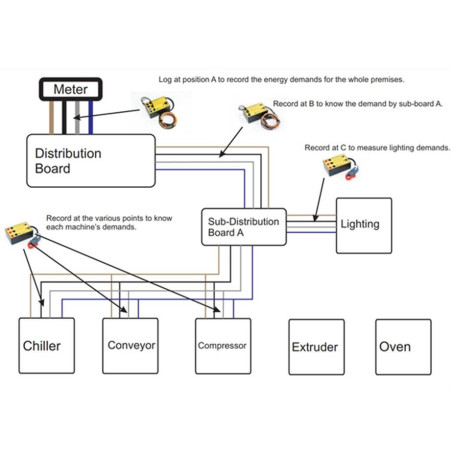

El EC-3A-RS es utilizado por las compañías de distribución de energía, industria pesada, administración de instalaciones, servicios eléctricos o de sitio e ingenieros de mantenimiento para monitorear las variaciones de carga en el sitio ayudándolos a diagnosticar cualquier problema relacionado, problemas de tamaño de transformador y de alimentación. Ideal para recopilar datos para justificar la división de la carga o el aumento de la capacidad del circuito. ¡Disponible en variantes de 5 kA o 10 kA bajo pedido para sitios más grandes!
Incluido con su Energy Data Logger Kit
Todo lo que necesita para su funcionamiento está incluido, ¡no se requieren extras ocultos!

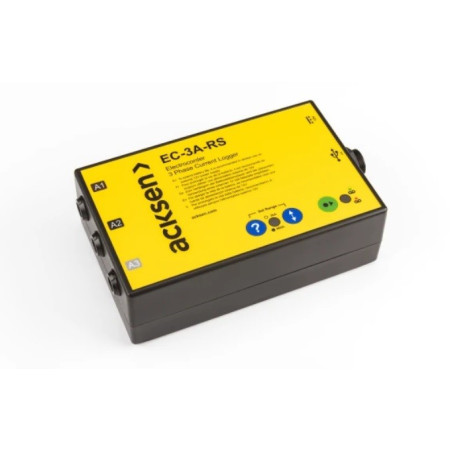

Electrocorder EC-3A-RS con 3 bobinas rogowski flexibles
Cable de descarga USB

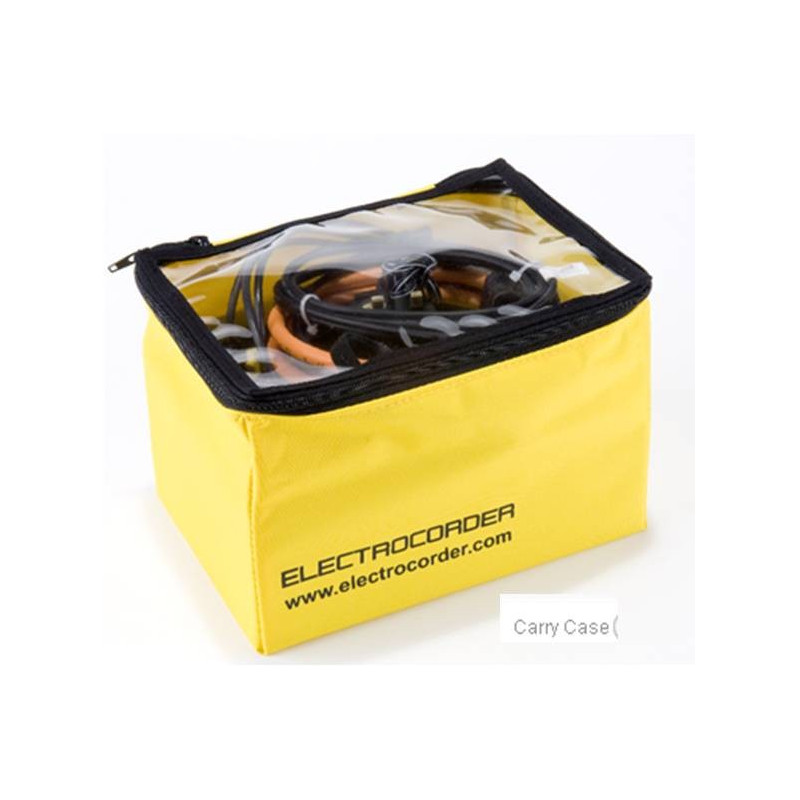

Estuche portátil con cremallera
Instrucciones para el usuario
Descarga gratuita del software de análisis
Software gratuito para PC Electrosoft

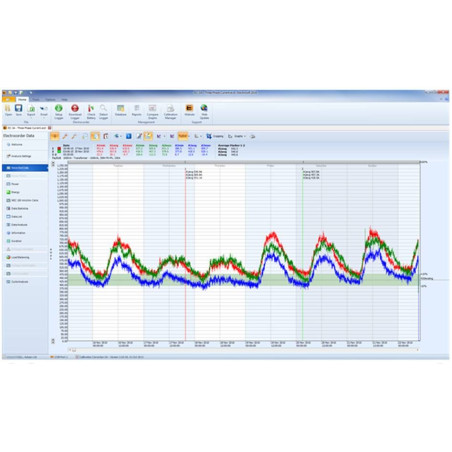

El software gratuito de Electrosoft (compatible con Windows 10 hasta XP) le permite ver y ampliar los gráficos de Corriente, Energía y Energía. Los datos pueden exportarse a Microsoft Excel con un solo clic o enviarse por correo electrónico a sus colegas. ¡Una amplia gama de informes de análisis puede imprimirse o guardarse como archivos PDF con el logotipo de su empresa!
Electrosoft incluye muchas más características líderes en la industria tales como estadísticas y equilibrio de carga, análisis de tarifas y costos con proyecciones anuales de uso de CO2 y energía, bases de datos de administración de registradores y herramientas de administración de calibración.
¡Electrosoft también incluye archivos de muestra para que pueda descargarlos y probarlos ahora sin necesidad de un registrador!
Canales de entrada:
Corriente 3x (bobinas Rogowski flexibles) - Promedio real de RMS, mínimo y máximo
Frecuencia: modelos de 50Hz o 60Hz
Rangos:
400A o 3kA (seleccionados manualmente)
Dimensiones y peso:
Registrador: Métrico - 260x180x190 mm y 2 kg, Imperial / inglés - 10 "x 7" x 8 "y 4 lb

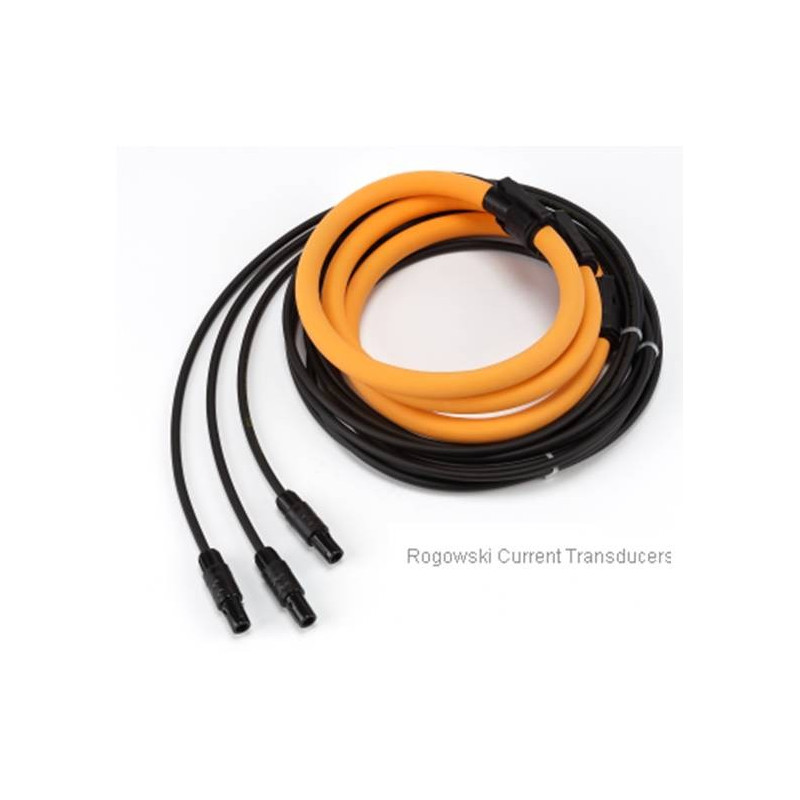

La bobina Rogowski se adapta a cables de 140 mm
Dimensiones de la bobina Rogowski: Longitud del cable 2m / 6'6 "Longitud del sensor 450mm / 18" Diámetro del sensor 145mm / 6 "
Ambiental:
Sellado: sellado a IP65
Rango de funcionamiento: -10C a + 40C o + 14 ° F a + 104 ° F
Material de la caja: ABS
Cumplimiento de estándares:
Clasificación de CAT: 1000V CAT III, 600V CAT IV
Grabación: EN50160: 1994
Exactitud:
Corriente: ± 2% del rango, típicamente (± 5% del rango fuera del 10% -90% del rango seleccionado)
Suelo de lectura: 4 A en el rango de 400 A, 20 A en el rango de 3 kA
Reloj de tiempo: mayor que 0.001%
Fuente de alimentación:
Las baterías son células primarias, 6 x 1.5V C-Cell Alkaline (IEC-LR14, ANSI / NEDA-14A), con un zócalo de entrada de 12Vdc para fuente de alimentación externa / batería.
Duración de la batería:
Aprox. 3 meses de registro (baterías completas)
La vida útil de la grabación es ilimitada con una fuente de alimentación externa o extendida con una batería externa.
Medida / Grabación:
Período de grabación: 1 segundo a 60 minutos
Duración de la grabación: de 2 horas a 301 días
Estándar de grabación: EN50160: 1994
Método de grabación: Muestreo constante, 16 muestras por ciclo
Frecuencia de muestreo: 800Hz a 50Hz o 960Hz a 60Hz
Resolución de muestreo: 10 bits
Memoria:
Tipo de memoria: SEEPROM, no volátil
Capacidad de memoria: 192kB (32,000 niveles de corriente por canal)
Conformidad:
Emisiones EN55022: 1994B, (EN50081-1: 1992).
Inmunidad EN50082-2: 1995, siguiendo las disposiciones de la directiva EMC 89/336 / EEC.
Grabación estándar EN50160: 1994.LVD 72/23 / EEC con respecto a EN60065. (IEC-61010).
Todos los modelos certificados (ligero industrial, 3V / m).
General:
Código armonizado: 9030.39.01

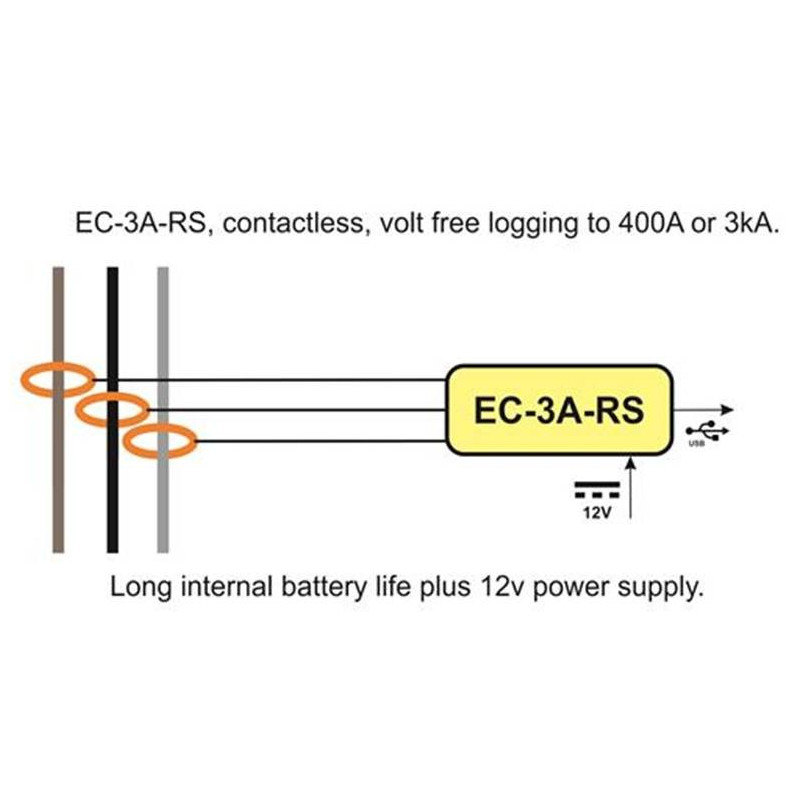

El EC-3A-RS es un registrador de datos de corriente trifásico que solo necesita sus 3 bobinas Rogowski flexibles conectadas a su suministro entrante. Configure el registrador usando el software Electrosoft, luego ajústelo al tablero de distribución u otro punto que vaya a medir.
Como no se requiere entrada de voltaje, puede caber fácilmente como una persona competente sin necesitar necesariamente un electricista o ingeniero, y puede no requerir ninguna interrupción de energía. ¡Una vez que esté configurado, solo presione el botón de Inicio para iniciar sesión! El indicador de a bordo parpadeará en verde cuando se registre.
Cuando el registrador termine de grabar (¡o haya capturado suficientes datos!) Simplemente desconéctese del suministro, conéctelo a su PC y descargue la información. Electrosoft le permitirá ver los datos inmediatamente en la pantalla y guardarlos o exportarlos para su posterior análisis.
Para una demostración de cómo usar el registrador, vea nuestra vista a continuación: tenga en cuenta que en el siguiente video el modelo utilizado es el precursor del CT-3A-RS que usa CT en lugar de bobinas de Rogowski.
Electrosoft 2018 (v6.4.0 Build 0568) Requiere Microsoft Windows XP, Vista, 7, 8, 10 ó 2003/2008/2012 Server. |
El software gratuito de Electrosoft (compatible con Windows 10 hasta XP) le permite ver y ampliar los gráficos de Corriente, Energía y Energía. Los datos pueden exportarse a Microsoft Excel con un solo clic o enviarse por correo electrónico a sus colegas. ¡Una amplia gama de informes de análisis puede imprimirse o guardarse como archivos PDF con el logotipo de su empresa!
Electrosoft incluye muchas más características líderes en la industria tales como estadísticas y equilibrio de carga, análisis de tarifas y costos con proyecciones anuales de uso de CO2 y energía, bases de datos de administración de registradores y herramientas de administración de calibración.
¡Electrosoft también incluye archivos de muestra para que pueda descargarlos y probarlos ahora sin necesidad de un registrador!
Vea nuestro breve video a continuación para obtener una descripción general de cómo usar Electrosoft con su Electrocorder.
Electrosoft Datasheet |
Video Support for Electrosoft |
Download USB Drivers (Windows) |
NOTA, todos los controladores son instalados automáticamente por Electrosoft / TempLog, las descargas de controladores están disponibles en la página de soporte para usuarios que ejecutan versiones anteriores de Electrosoft y desean usar nuestro convertidor USB con esa versión anterior.
TempLog 2016 (v1.1.9 Build 0123) Requires Microsoft Windows XP, Vista, 7, 8, 10 or 2003/2008/2012 Server. |
