SS1-STD3 SunScan Sistema de Análisis Luz PAR para Dosel en Cultivos

Delta T

Nuevo

- Mide PAR incidente y transmitida en doseles
- Visualización directa del índice de área foliar (LAI)
- Utilizable en condiciones nubladas y despejadas
- Analizador de dosel de grado de investigación probado
- Ideal para aplicaciones de fenotipado

4 210,00 €

El Sensor mide: Luz PAR

Sistema portátil para análisis de luz PAR en dosel de cultivos:

- Mide PAR incidente y transmitido en doseles de cultivos
- Visualización directa del índice de área foliar (LAI)
- Utilizable en condiciones nubladas y despejadas
- Analizador de dosel de grado de investigación probado
- Ideal para aplicaciones de fenotipado

El sistema de analizador de dosel de plantas SunScan utiliza mediciones de campo de radiación fotosintéticamente activa (PAR) en las copas de los cultivos para proporcionar información valiosa sobre el índice de área foliar (LAI) y la producción de biomasa.

Facilidad de uso

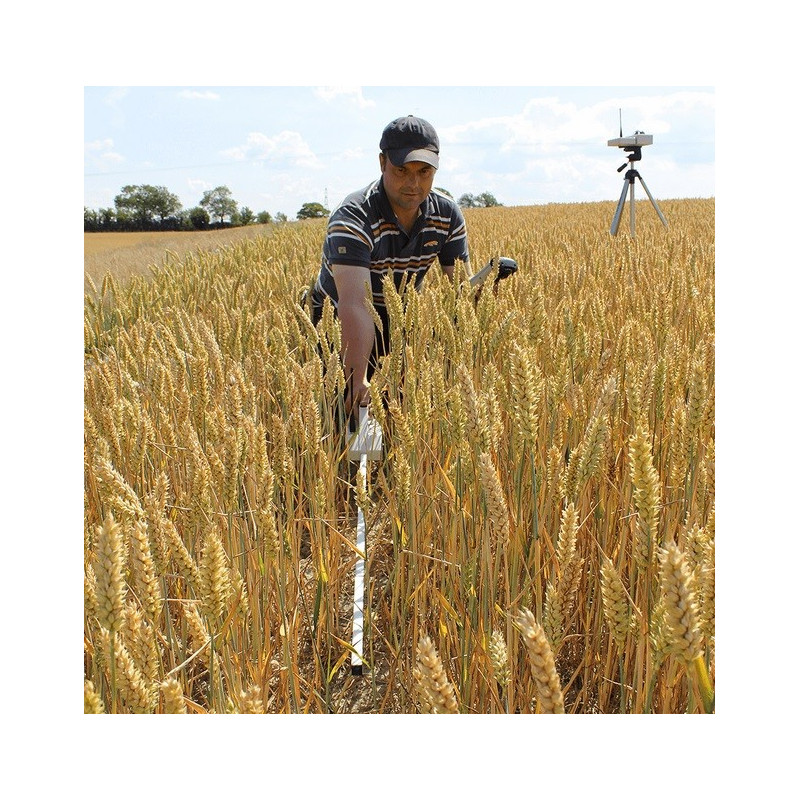

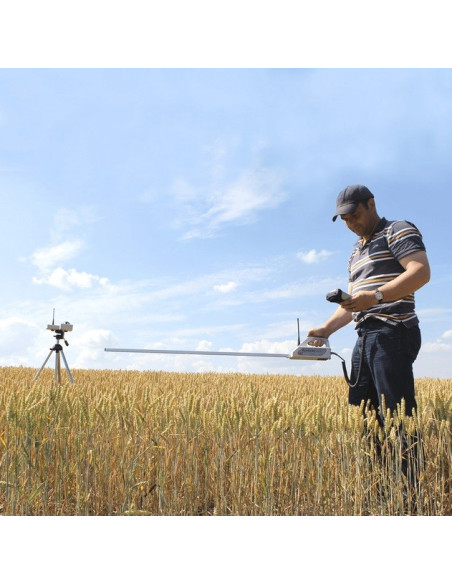

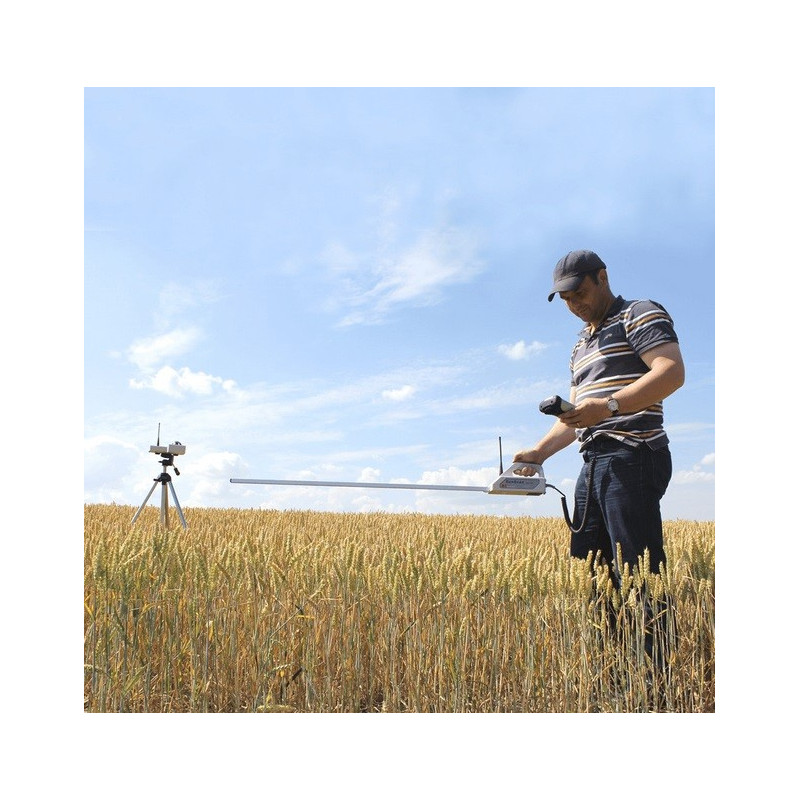

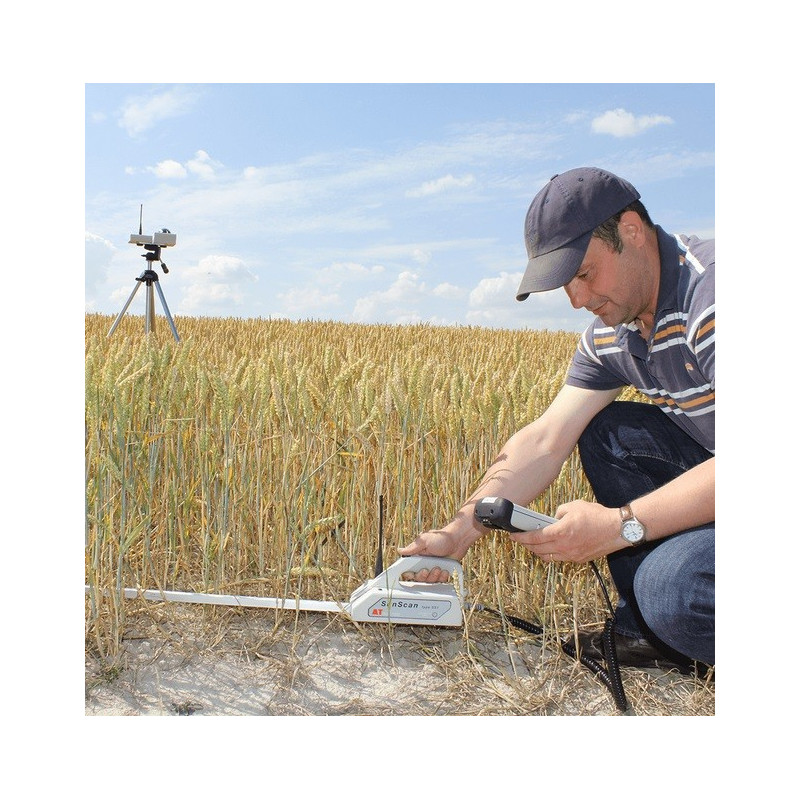

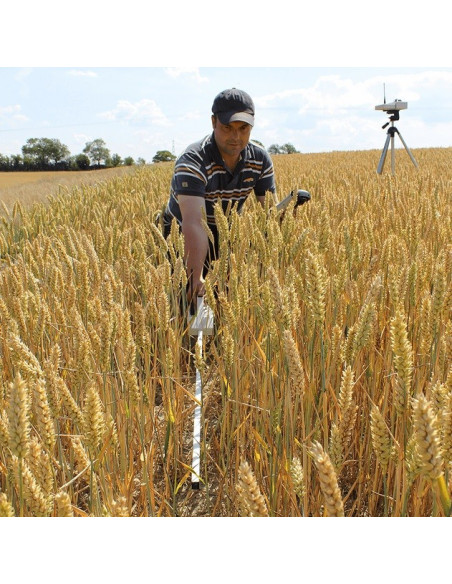

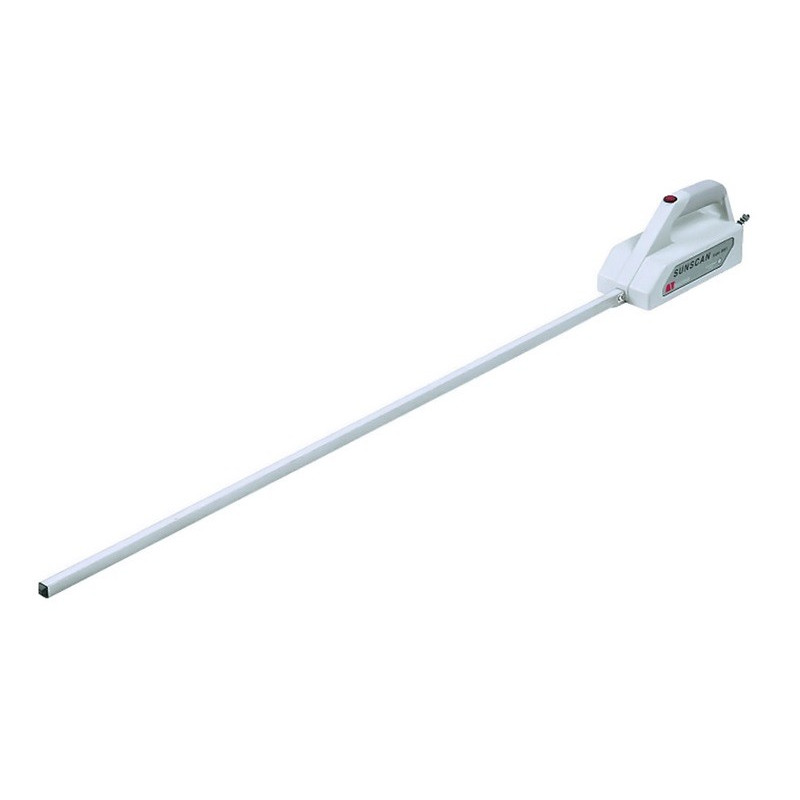

La sonda del analizador de dosel de plantas SunScan consta de 64 sensores PAR integrados en una sonda de 1 m de largo. Siempre que se toma una lectura, se escanean todos los sensores y las mediciones se envían a un PDA portátil, tipo RPDA3, a través de una interfaz RS232. Se lee el nivel de PAR promedio de la sonda, pero las 64 lecturas individuales se pueden almacenar para un mapeo de PAR más completo o para hacer transectos lineales. Se puede seleccionar el registro automático para obtener lecturas durante un período de tiempo en un punto fijo. Si se conecta a un registrador de datos, la sonda puede funcionar como un sensor cuántico lineal (también conocido como sensor cuántico de línea).

PDA resistente

El RPDA3 es un PDA de mano excepcionalmente robusto que recopila y analiza las lecturas de la sonda SunScan. Las lecturas sin procesar y las funciones derivadas, como LAI, se pueden mostrar, revisar y almacenar en el campo mediante el software SunData; los grupos de lecturas se pueden promediar si es necesario. Las lecturas se almacenan en la memoria interna que contiene> 1 millón de lecturas, o en tarjetas micro SD ampliamente disponibles que proporcionan almacenamiento de datos extraíble. Los datos recopilados se pueden transferir fácilmente a una PC.

Sensor de referencia exclusivo por encima del dosel

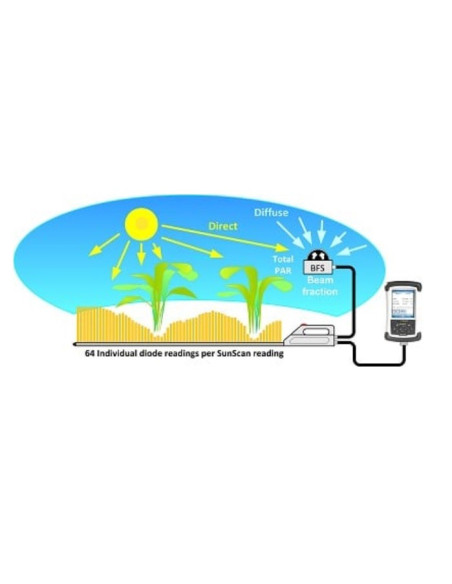

La característica única del SunScan es un sensor de referencia opcional, integrado en el diseño, para medir simultáneamente la luz directa y difusa sobre el dosel. El sensor de luz solar BF5 proporciona estas medidas de referencia por encima del dosel de forma rápida y cómoda. El BF5 utiliza una serie de fotodiodos y un patrón de sombreado único para calcular si el sol está brillando y medir los componentes directos y difusos de la radiación solar. Esto evita por completo la necesidad de realizar los molestos ajustes del anillo de sombra que se requieren con los sensores de luz difusa convencionales.

Opción de enlace de radio

Un enlace de radio opcional conecta la sonda SunScan y el sensor de referencia BF5, eliminando la necesidad de cables de conexión largos. El enlace opera en la frecuencia sin licencia de 434 MHz y puede transmitir hasta 250 m en línea de visión o 100 ma 200 m en vegetación.

Comparación de SunScan con Li-Cor LAI-2000

Un artículo de 2009 * en la revista Crop Science comparó el uso del analizador de dosel SunScan y los sistemas LAI-2000 para estimar el LAI en el arroz de secano cultivado en Benin. Los autores encontraron que el analizador de dosel SunScan proporcionó una medición altamente significativa de LAI hasta 4 m2.m-2 en comparación con el muestreo destructivo (pendiente de la línea de regresión = 1,00, R2 = 0,96) y en resumen concluyeron que el SunScan se puede utilizar para estimar el LAI de diferentes cultivares de arroz de secano con varios tipos de desarrollo del dosel. * Sone, C., K. Saito y K. Futakuchi. 2009. Comparación de tres métodos para estimar el índice de área foliar de cultivares de arroz de montaña. Crop Sci. 49: 1438-1443.

Índice de área foliar (LAI) en bosques y tierras boscosas

SunScan es ideal para analizar y caracterizar copas regulares bajas, como cultivos. Sin embargo, para las copas de los árboles y los bosques, el sistema Delta-T HemiView es la elección correcta.

SunScan Probe type SS1
Active area 1 m x 13 mm wide, sensor spacing 15.6 mm
Spectral response 400 – 700 nm (PAR)
Measurement time 120 ms
Maximum reading 2500 µmol.m-2.s-1
Resolution 0.3 µmol.m-2.s-1
Linearity better than 1%
Accuracy ± 10%
Analogue output 1 mV per µmol.m-2.s-1
Serial interface RS232, 9 pin female ‘D’ connector
Environmental IP65, 0 – 60°C working temp
Size & Weight 1300(l) x 100(w) x 130(h) mm, 1.7 kg
Power 4 x AA Alkaline cells (lifetime up to 1 year)



Sunshine Sensor type BF5
Output sensitivity total & diffuse 1 mV / µmol.m-2.s-1 PAR cosine corrected
Accuracy Total ± 12% ± 10 µmol.m-2.s-1 Diffuse ± 15% ± 10 µmol.m-2.s-1
Temperature range -20 to + 50 °C with alkaline batteries
Range 0 – 2500 µmol.m-2.s-1 (total & diffuse)
Spectral response PAR (400-700 nm)
Power 2 x AA Alkaline cells (lifetime up to 1 year)
Input voltage 5 – 15 V DC (powered from SunScan)
Size & Weight 120 x 122 x 95 mm, 635 g



Rugged PDA type RPDA3
Screen Sunlight readable
Operating system Windows Mobile 6.5
Display options a) LAI b) PAR average c) ALL individual sensor readings
Environmental IP67, -30 °C to 60 °C, 1.2 m drop test
Power Rechargeable battery, 12 h continuous use
Memory > 1 million readings
Size & Weight 191 x 80 x 35 mm, 490 g

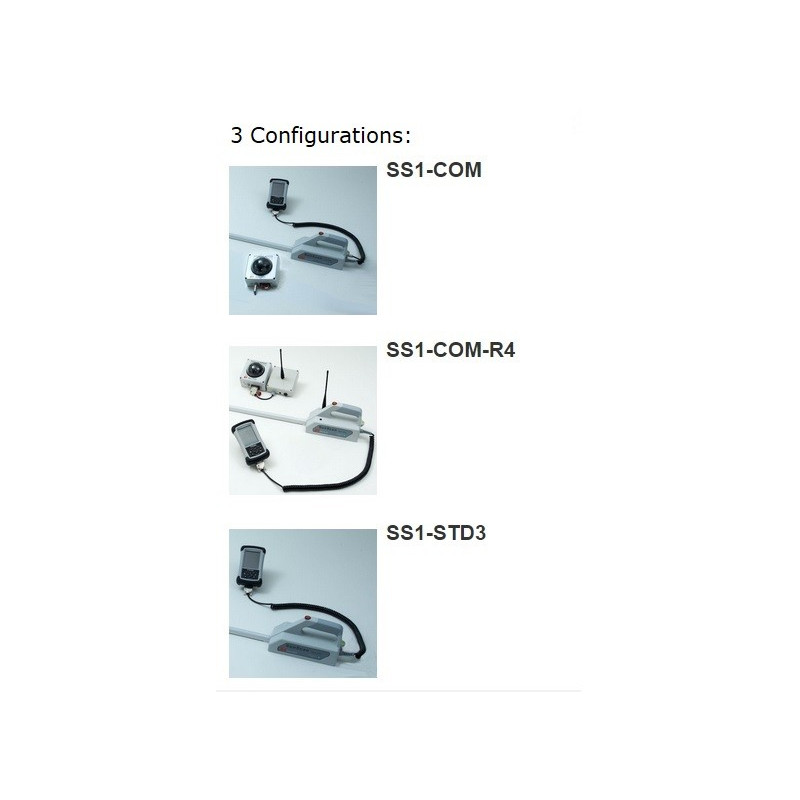

Sistema completo SS1-COM

Este es el paquete completo de elementos SunScan, que incluye la sonda SunScan, el software SunData, PDA, sensor solar BF5, trípode y estuche de transporte.

El sistema completo proporciona una poderosa herramienta de análisis del dosel. Puede calcular instantáneamente LAI, medir la intercepción de PAR utilizando lecturas puntuales o registros desatendidos y medir los reflejos solares.

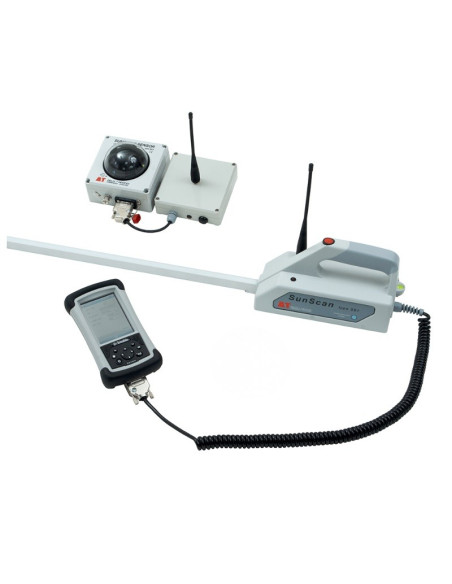

Sistema completo SS1-COM-R4 con enlace de radio

Incluye un enlace de radio entre la sonda SunScan modificada y el sensor de luz solar BF5.

El enlace de radio tiene un alcance de 100 ma 200 my reemplaza el cable entre la sonda SunScan y el BF5, lo que es particularmente útil en toldos más altos o donde se requieren lecturas en ubicaciones muy espaciadas.

Sistema estándar SS1-STD3

El sistema estándar comprende SunScan Probe, SunData Software y PDA.

El sistema estándar puede realizar la gama completa de mediciones de SunScan, incluido el LAI. La sonda tiene que servir como su propia referencia sobre el dosel, por lo que requiere condiciones de luz constante.
