MVMPI 1 Modelo de Motor Educacional Automotivo com Sistema de Injeção de Gasolina MOTRONIC

MVMPI 1

Autoedu

New

O mecanismo de treinamento é uma ótima ferramenta educacional que permite que os alunos aprendam a estrutura do motor e seus componentes, sistema de fornecimento de energia, sistema de refrigeração, sistema de controle do motor. Ele também permite estudar componentes e modos de operação do sistema de controle do motor, realizar várias medições, testes e outros procedimentos de diagnóstico.

Categoria Automotor-Automotivo
Função Motores a Gasolina

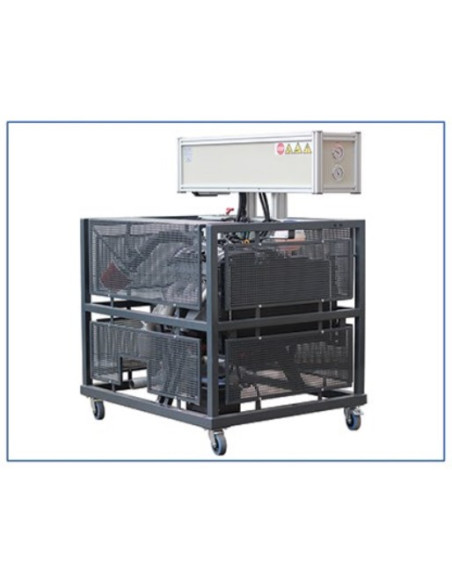

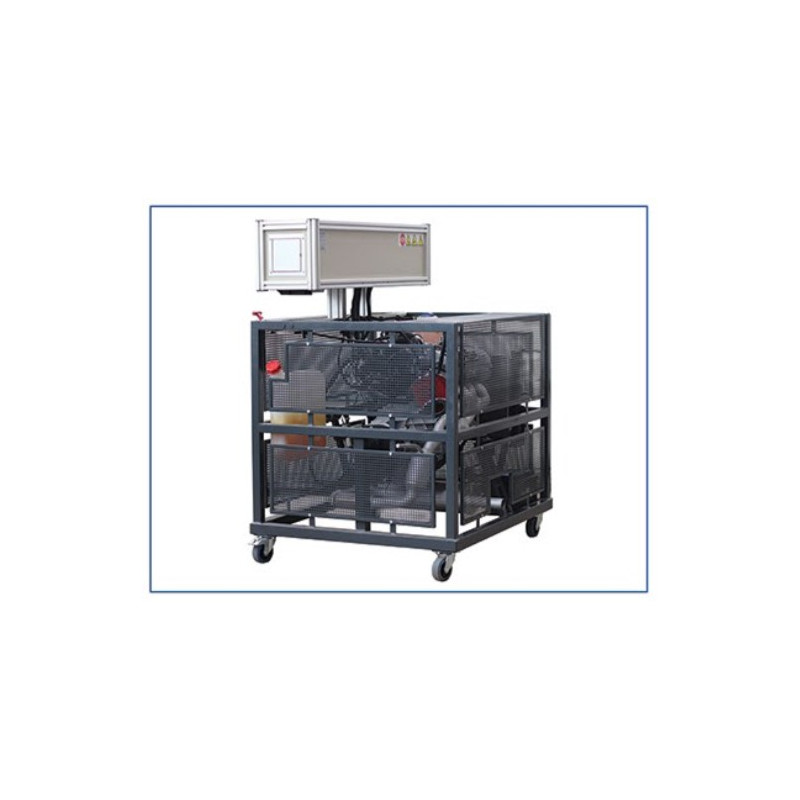

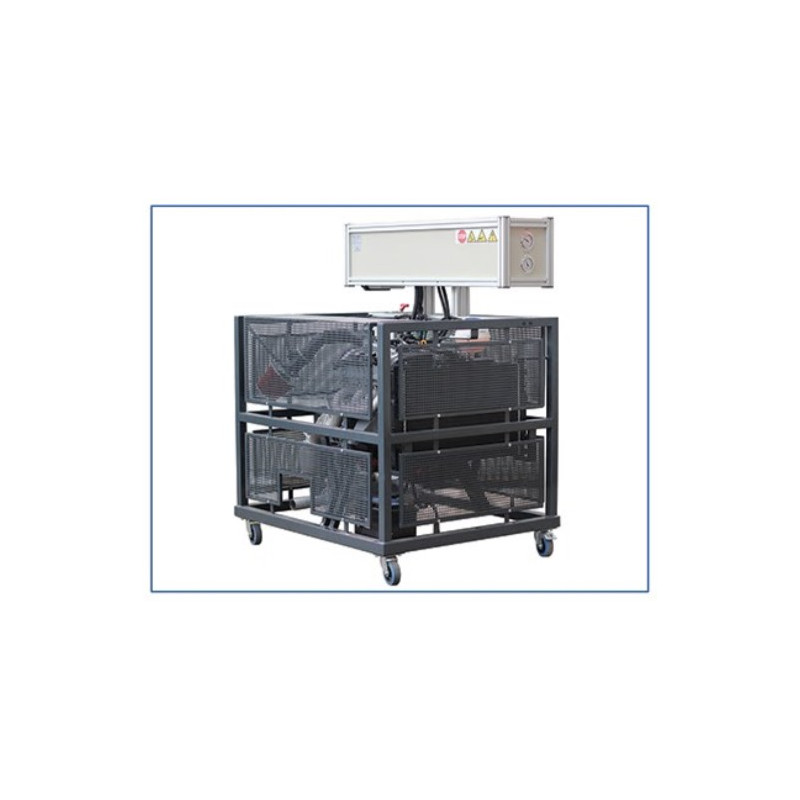

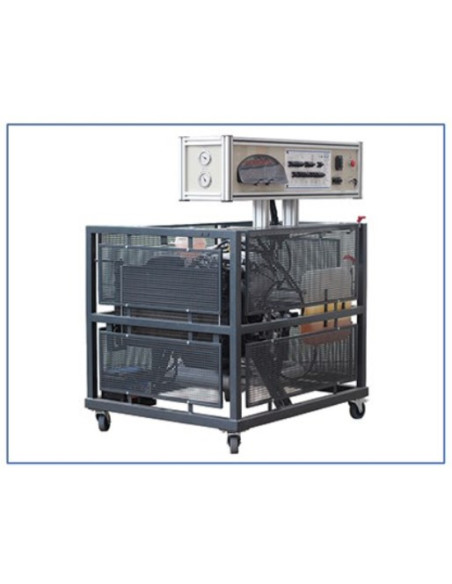

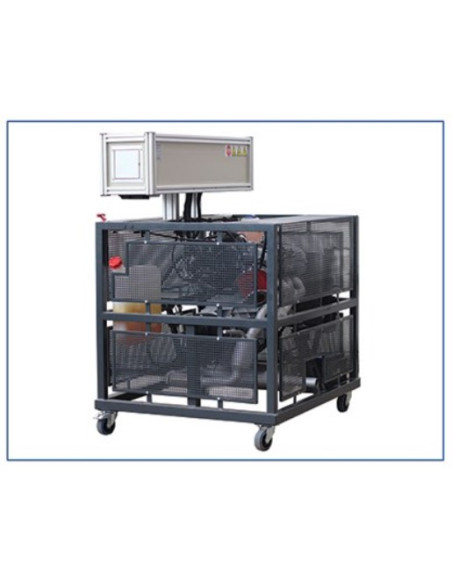

O mecanismo autônomo e totalmente operacional é instalado em um quadro móvel. Este motor de treinamento multiponto de injeção de combustível (MPI) da MOTRONIC é especialmente projetado para demonstrar o sistema de gerenciamento do motor e a estrutura operacional. O mecanismo de treinamento educacional é baseado em componentes originais Audi / VW (recondicionados).

  • Diagnóstico e medição:

Osciloscópio / multímetro
- Os parâmetros do sistema são medidos conectando-os ao conector banana.
- Capacidade de medir os parâmetros do sinal elétrico de cada componente do sistema (como sensor ou atuador)
- Possibilidade de medir o circuito de alta tensão do sistema de ignição.

Diagnóstico da unidade de controle.
- Diagnóstico através do conector de diagnóstico OBD de 16 pinos.
- Identificação da unidade de controle eletrônico (ECU).
- Leitura / exclusão de códigos de falha.
- Visualização de parâmetros do sistema operacional (dados ao vivo)
- Teste do atuador (depende da unidade de controle)
- Adaptação do acelerador.
- Codificação / configuração da unidade de controle.

  • Acessórios opcionais

- indicador de vácuo
- O manômetro na linha de abastecimento de combustível.
- osciloscópio automotivo
- Ferramenta de verificação de diagnóstico OBD
- O analisador de gases.
- O sistema de extração de exaustão.

- O modelo educacional funcional do motor com sistema de abastecimento de combustível, grupo de instrumentos, sistema de refrigeração, sistema de alimentação e sistema de exaustão.
- Possibilidade de medir os gases de escape antes e depois do catalisador.
- Completo com painéis de segurança removíveis para proteção contra peças quentes e rotativas.
- Diagrama de fiação elétrica com jumpers de conector banana embutidos para medições e simulação de códigos de falha do sistema
- Possibilidade de simular mais de 20 falhas, desconectando os jumpers do conector banana
- Depois de remover os painéis de segurança, você pode ver claramente o motor com componentes externos, fácil acesso ao motor e seus componentes para manutenção e manutenção.
- Botão integrado de parada de emergência do motor.
- O suporte tem uma estrutura fechada - a fiação interna não é visível; O painel de instrumentos, medição e simulação de falhas são integrados em uma estrutura de alumínio fechada.
- Dimensões aprox. (Altura x Comprimento x Largura): 1550 x 1000 x 1200 mm
- Peso (líquido) aprox: 310 Kg.
- Fabricado na UE
- Certificado CE
