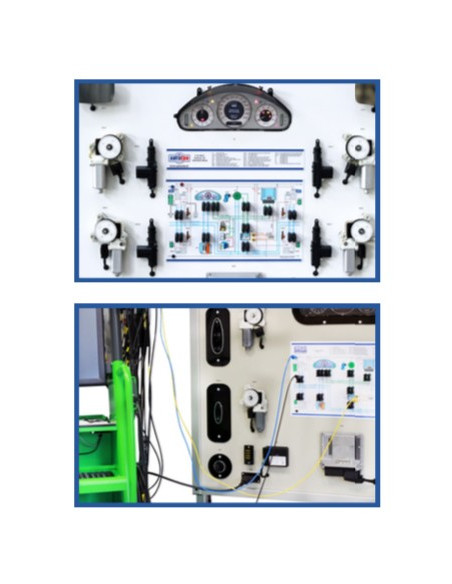

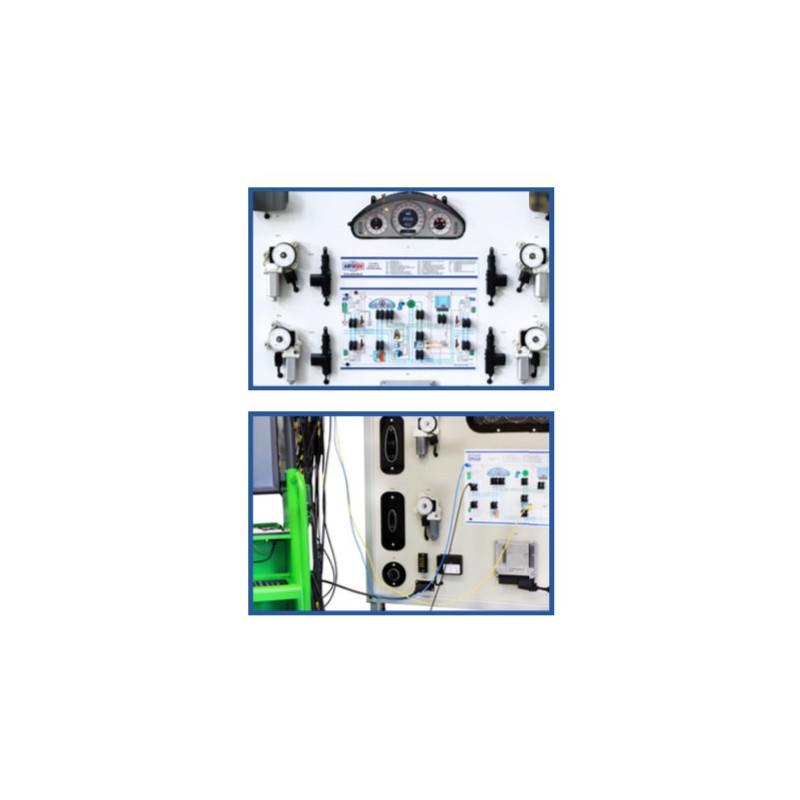

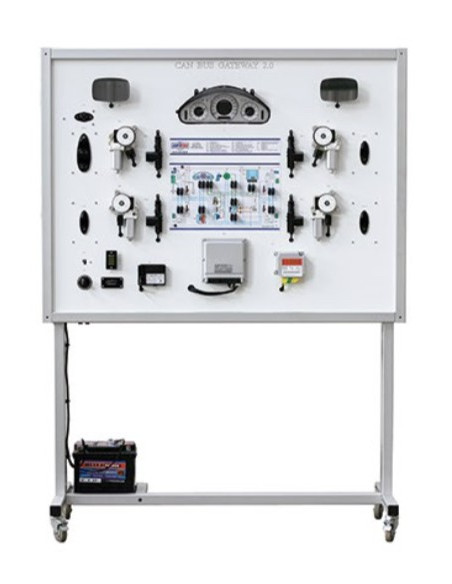

MSCAN 1 Plataforma de Treinamento CAN BUS

O sistema de rede CAN - BUS totalmente funcional é instalado em uma estrutura de alumínio móvel. Esta Plataforma de Treinamento CAN BUS é especialmente projetada para ajudar estudantes técnicos a entender a construção do sistema.
A Plataforma de Treinamento Educacional é baseada nos componentes OEM da Mercedes-Benz. O suporte está equipado com um sistema funcional CAN GATEWAY 2.0.

• Diagnóstico e Medição

Osciloscópio / multímetro
- Os parâmetros do sistema são medidos conectando-os ao conector banana.

- Capacidade de medir os parâmetros do sinal elétrico do componente do sistema.

Diagnóstico da unidade de controle.
- Diagnóstico através do conector de diagnóstico OBD de 16 pinos.

- Diagnosticar todas as unidades de controle apresentadas na rede de barramento CAN por meio de uma busca automática (de acordo com as possibilidades da ferramenta de diagnóstico)

- Diagnóstico de cada módulo de controle separadamente.

- Identificação da unidade de controle eletrônico (ECU).

- Leitura / apagamento de códigos de falha.

- Visualização de parâmetros do sistema operacional (dados ativos)

- Ativação dos atuadores (depende da unidade de controle).

- Codificação / configuração da unidade de controle (depende da unidade de controle)

• Acessórios opcionais

- Bateria de 12 V

- Fonte de alimentação de 220/12 V

- Osciloscópio automotivo

- Analisador de rede CAN

- Ferramenta de verificação de diagnóstico OBD

Especificações técnicas e funções

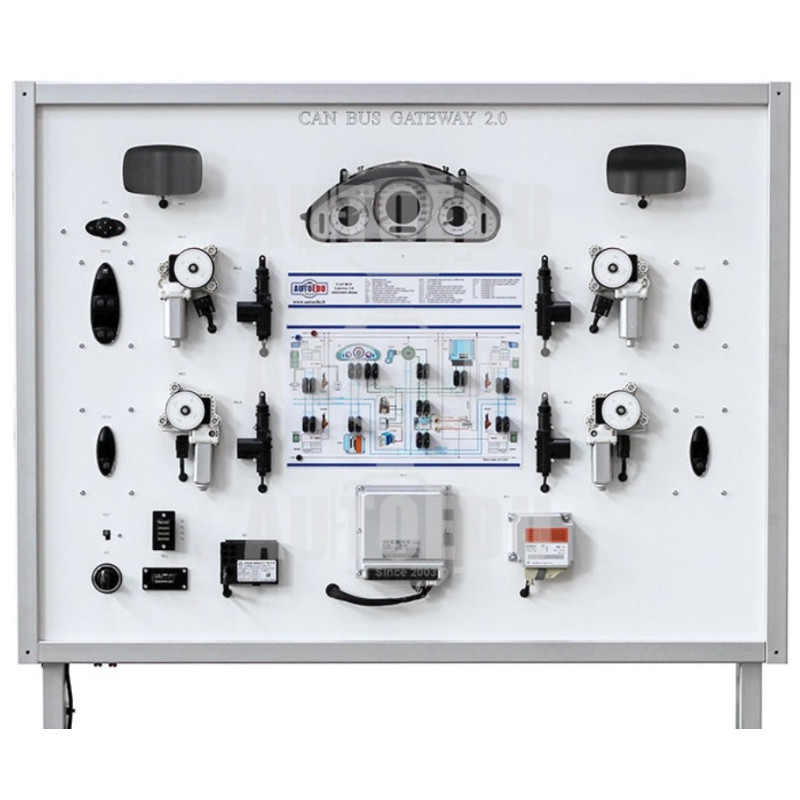

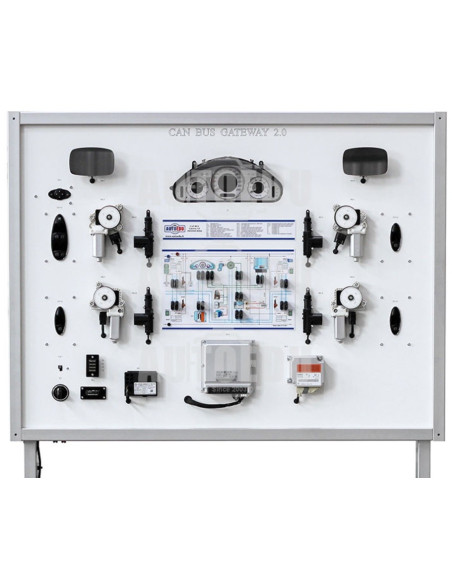

A placa de treinamento está equipada com um sistema de rede CAN gateway 2.0 que inclui:

- Painel de controle
- ECU do motor
- Chave inteligente, módulo de ignição, módulo de bloqueio
- SRS Airbag ECU
- Módulo de gateway central CAN (ECU)
- Módulos de controle das portas dianteiras e traseiras
- Motores de elevação dos vidros dianteiros e traseiros
- Interruptores de elevação dos vidros dianteiros e traseiros

- Todos os componentes estão conectados à rede interna. A Rede é apresentada como - As comunicações dos módulos podem ser conectadas ou desconectadas por jumpers de plugue banana. As linhas CAN de baixa e alta velocidade podem ser desconectadas no estande;
- Diagrama de fuga CAN com jumpers de plugue banana integrados para medições e simulação de mau funcionamento do sistema;
- Capacidade de simular mais de 10 falhas do sistema;

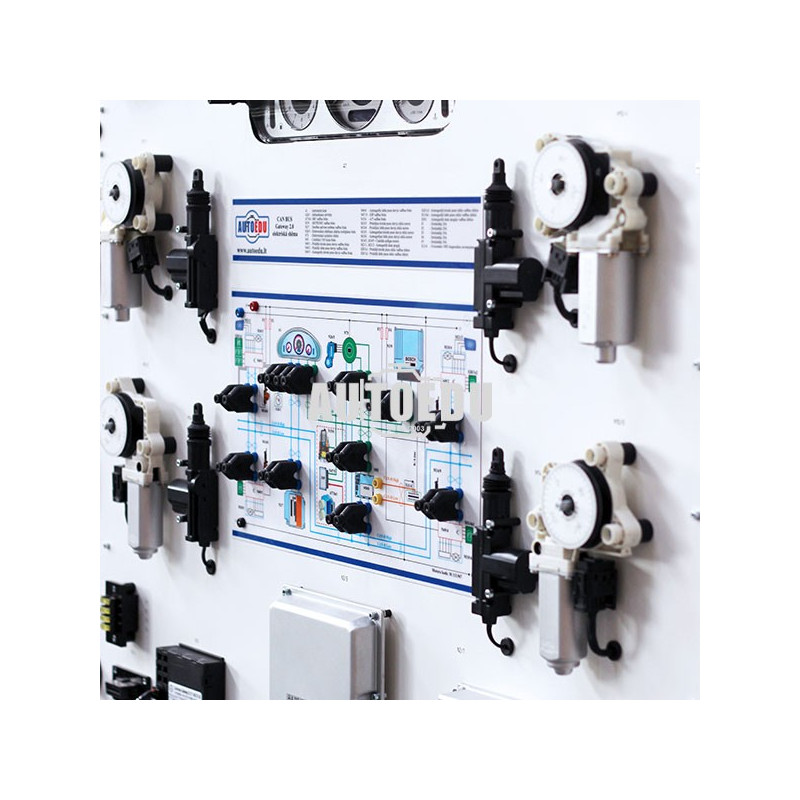

- Os motores de levantamento de janela são ativos e controlados por interruptores e módulos de controle de portas através da rede de gateway CAN do carro;

• O sistema de rede CAN BUS totalmente funcional está instalado em uma estrutura de alumínio móvel.
• A Plataforma de Treinamento Educacional é baseada em componentes OEM.
• Plataforma de Formação está equipado com uma função CAN BUS sistema de rede, incluindo: plataforma de instrumento, motor ECU, chave inteligente, módulo de ignição, módulo CAN central, módulos das portas dianteiras e traseiras, etc. controle

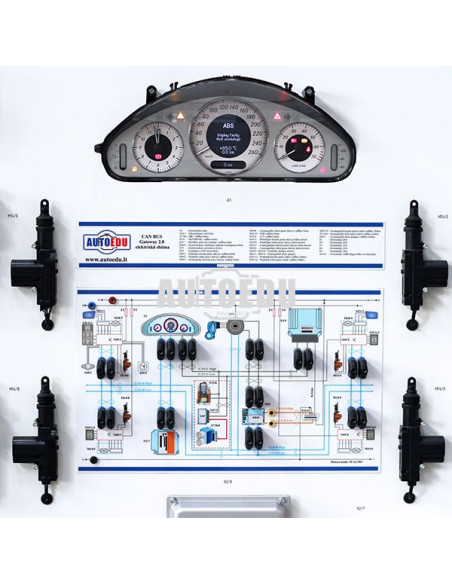

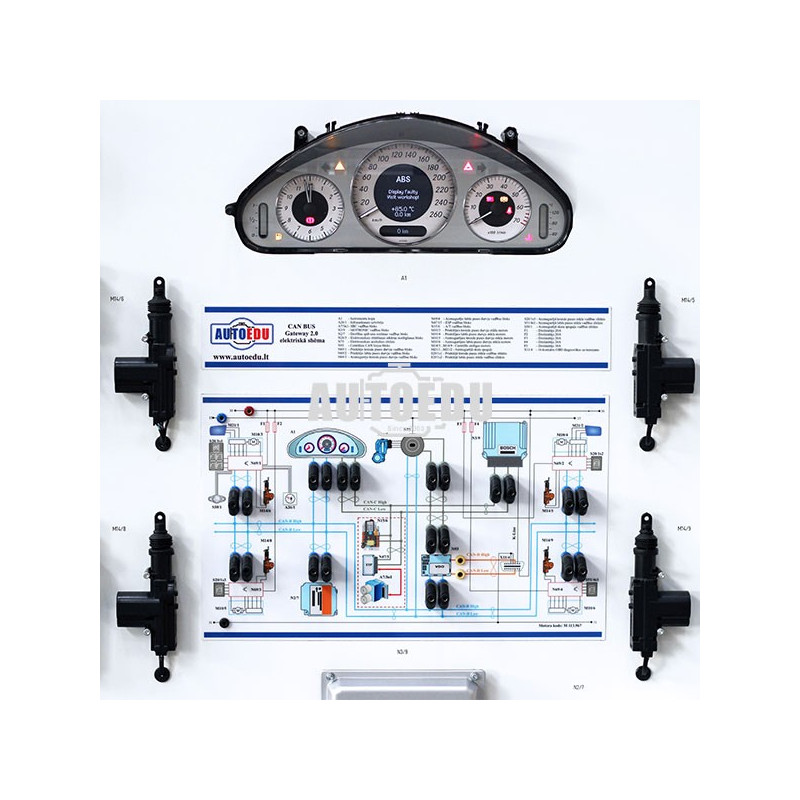

• Todos os componentes estão conectados à rede interna. A rede é mostrada como um diagrama para uma melhor compreensão.
• Os módulos de comunicação podem ser conectados ou desconectados através de pontes de banana. Poderia haver a possibilidade de desconectar as linhas CAN de baixa e alta velocidade no suporte.

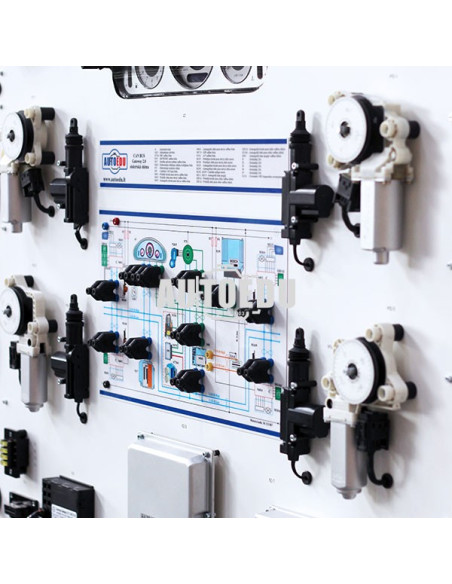

• Diagrama CAN BUS com jumpers de conector banana embutidos para medições e simulação de falhas do sistema.
• Possibilidade de simular mais de 10 falhas no sistema.
• Os motores de levantamento de janela são ativados e controlados por comutadores e módulos de controle de porta através da rede de gateway CAN do carro.
• O suporte tem uma estrutura fechada: a fiação interna não é visível.
• Potência: 12 V
• Dimensões (A x L x M): 1850 x 1380 x 600 mm
• Peso (líquido) aprox: 60 kg
• Certificado CE
