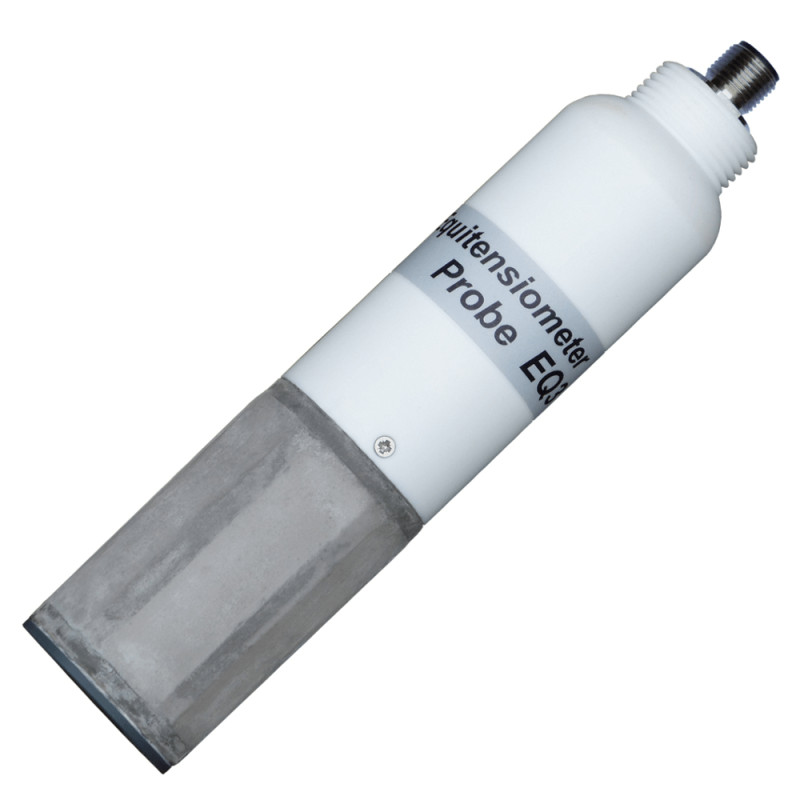

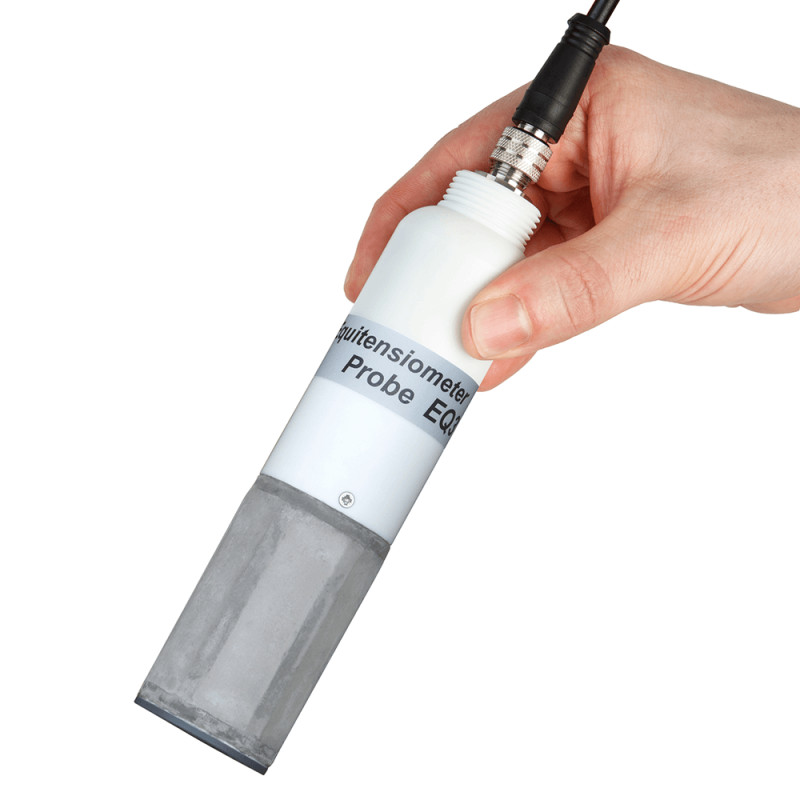

EQ3 Equitensiômetro para medir o Potencial da Matriz

Reference:

Manufacturer: Delta T

Condition: New

Equitensiómetro: Mede o teor de água do material matricial.

More info about this product.

Partilhar no Facebook
Retirar este produto da minha lista de favoritos.
Adicionar este produto à minha lista de favoritos.
Print

850,00 €

Imposto Excluido

Quantidade

Cabo de Extensão

Cabos

Adicionar à Lista de desejos

GERAL
ESPECIFICAÇOES
APLICAÇOES
CABOS E CABOS DE EXTENSÃO
Data sheet
Download

O Sensor mede:	Potencial de matriz
Sinal de Saída:	0-1V diferencial
Energía:	5 a 15V, 20mA por 1s

EQ3 Manual Download (1.37M)

► O EQ3 usa a tecnologia ThetaProbe líder de classe para evitar os muitos problemas dos tensiômetros cheios de água. Ele mede o potencial da água (potencial matricial) na faixa de 0 a -1000 kPa e fornece uma saída registrável precisa. É particularmente adequado para uso em solos secos.

► Como funciona:
O tensiômetro EQ3 oferece operação livre de manutenção em uma ampla faixa de potencial hídrico do solo. Ele fornece medições de potencial matricial confiáveis, bem como a temperatura do solo.

As hastes de medição EQ3s são embutidas em um material poroso (o corpo de equilíbrio). Este material tem uma relação conhecida e estável entre o teor de água e o potencial matricial.
Quando o tensiômetro EQ3 é inserido no solo, o potencial matricial dentro do corpo de equilíbrio se equilibra com o dos solos circundantes.
O teor de água do material matricial é medido diretamente pelo EQ3, e este pode ser convertido no potencial matricial do solo circundante usando a curva de calibração fornecida com cada Equitensiômetro.

► Instalação e uso:

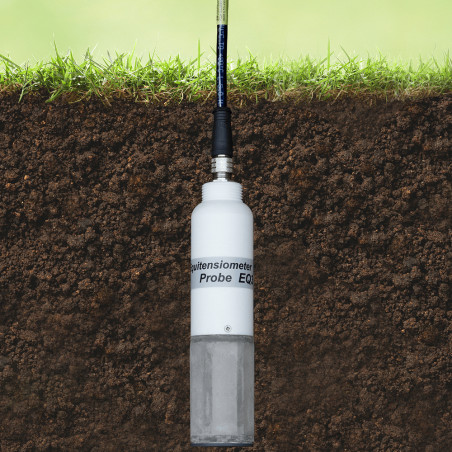

O tensiômetro EQ3 é enterrado (IP68) e livre de manutenção.
A unidade pode ser inserida em orifícios previstos ou posicionada na parede de uma vala (que é então cuidadosamente preenchida).
Tubos de extensão opcionais auxiliam na implantação e remoção ao enterrar em profundidade.

O EQ3 é uma unidade robusta, livre de manutenção (sem necessidade de reabastecimento, desgaseificação ou reabastecimento), resistente ao gelo e de baixa potência. Isso significa que ele pode ficar instalado em locais remotos por longos períodos de tempo.
Nesses casos, é possível acessar os dados do sensor sem fio por meio de um modem, usando um registrador de dados como o Delta-T GP2.

Observe que, apesar de seus muitos pontos fortes, o EQ3 não deve ser visto como um sensor de resposta rápida que cobre toda a gama de potenciais hídricos com alta precisão.
Esse sensor ainda não existe. O tempo de equilíbrio EQ3 é tipicamente várias horas.

► Registro de dados:
O EQ3 pode ser registrado por qualquer registrador de dados Delta-T, incluindo o poderoso GP2.
Também é compatível com registradores de dados de muitos outros fabricantes.
O EQ3 também pode ser usado com um medidor de umidade HH2, mas apenas a saída de milivolts não convertida é exibida e a leitura de temperatura não está disponível.

► Novos recursos
A incorporação do sensor termistor ao EQ3 permite o registro simultâneo da temperatura do solo e do potencial hídrico. Um novo sistema de cabeamento torna muito fácil estender ou substituir cabos, oferecendo uma escolha de extensões de 1m, 5m, 10m e 25m. Os cabos e conectores EQ3 podem ser enterrados (IP68).

Especificaçoes
Matric Potential
Precisao	±10kPa over 0 to -100kPa, ±5% of reading over -100 to -1000kPa
Rango de medida	0 to-1000kPa (-10bar)
Tipos de Suelo	Not detectable if the change of matric potential is slower than 0.1kPa/min
Soil types	Suitable for all non-saline soil types
Señal de Salidal	0-1V differential, non-linear. (Calibration data and graph supplied with each sensor)
Salida compatible con	GP1, GP2, DL6, DL2e, HH2
Temperatura (EQ3 must be fully buried to accurately measure soil temp)
Precisión Sensor	±0.5°C over 0-40°C not including logger or cabling error
Salida	Resistance: 5.8kΩ to 28kΩ
Salida compatible con	GP1, GP2, DL6 ^¹, DL2e, HH2
Cabling error contribution (for temperature readings)	Negligible for GP1, GP2 & DL6 (100m cable limit) Negligible for DL2e (with 5m cable)²

Longitud máx del cable	100m (GP1, GP2 & DL6 data loggers) 100m (DL2e: water content measurement) 25m (DL2e: temperature measurement)
Power requirement	5 to 15V, 20mA for 1s
Rango Operativo	-0 to +40°C (Not damaged by use in frozen soils)
Entorno	IP68
Dimensiones/peso	181mm x 40.5mm dia./260 gm (without cable)

► Aplicações:
O Equitensiômetro EQ3 é ideal para o monitoramento estático de longo prazo do potencial hídrico em solos e substratos. Pode até ser deixado instalado em solos congelados.
As aplicações típicas do EQ3 incluem pesquisa ambiental, de plantas, solo, ecologia e geociências, bem como aplicações de engenharia civil e engenharia agrícola.

A faixa completa do EQ3 é de 0 a -1000 kPa, mas a melhor precisão é alcançada entre -100 e -500 kPa. Isso o torna adequado para estudos de estresse hídrico em plantas – mesmo em solos muito secos.

Cabo de conexão EQ3:
► SMSC/lw-05 Cabo SMS de 5m, conector IP68 M12 longo fio desencapado (f) para fio desencapado. Cabos voadores de 200 mm.
Este cabo também conecta: Sensor de umidade do solo WET150, ML3, SM150T, EQ3 ou PR2 SDI-12 para registradores de dados.

Cabos de extensão:
► EXT/5W-01 Cabo de extensão de 1m, 5 vias M12
► EXT/5W-05 Cabo de extensão de 5m, 5 vias M12
► EXT/5W-10 Cabo de extensão de 10m, 5 vias M12
► EXT/5W-25 Cabo de extensão de 25m, 5 vias M12

► A linha de cabos EXT/5W-xx pode ser conectada em conjunto para criar lances de cabos no comprimento necessário.
► O cabo EXT/5W-xx final é conectado a um cabo SMSC/lw-05 (fios desencapados adequados para conexões a um registrador de dados).
► Os cabos EXT/5W são compatíveis com sensores de umidade do solo ML3, SM150T, EQ3 e PR2 SDI-12 e com rede de cabos GP2
► Todos os cabos são do conector IP68 M12 (f) ao conector IP68 M12 (m).
