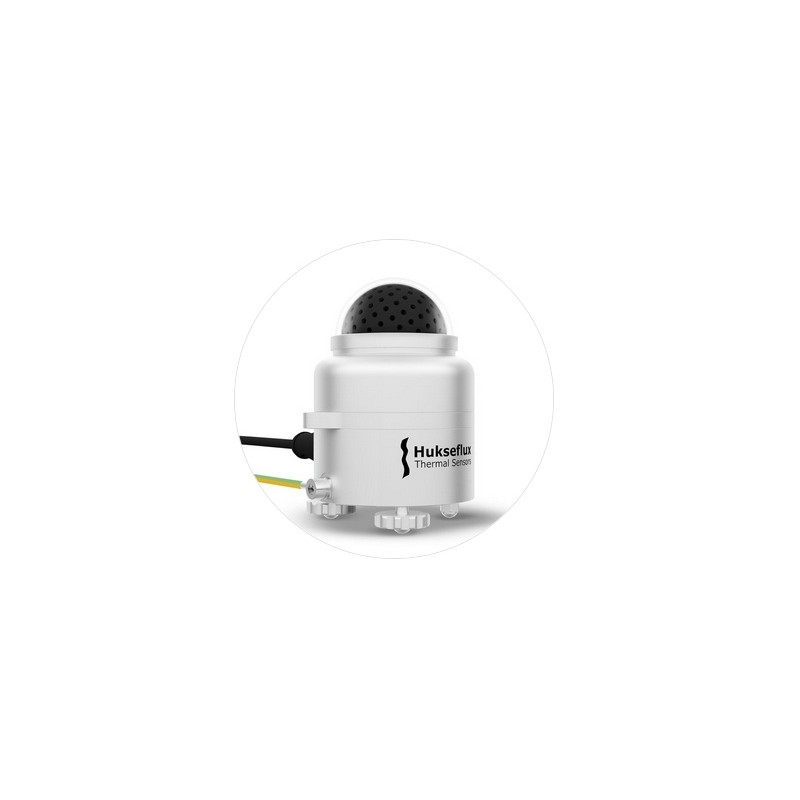

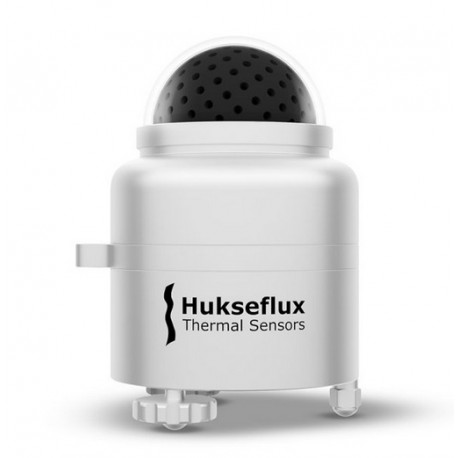

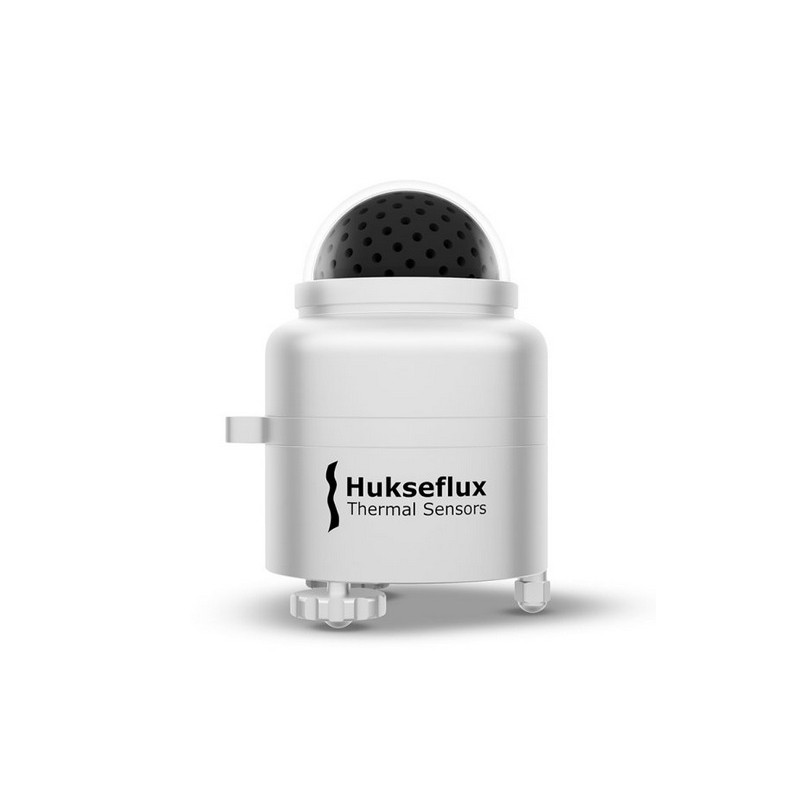

Difusor industrial SRD100, sensor para medição de radiação solar difusa

► O espaçador SRD100 é um novo instrumento concebido para utilização em sistemas de monitorização fotovoltaica, mas também é ideal para outras aplicações, como a monitorização climática geral e a física de edifícios.

► O espaçador cumpre os requisitos de imunidade, emissões, eletricidade, ambiente e segurança de nível industrial para condições externas e industriais adversas, melhorando significativamente a fiabilidade da medição. A funcionalidade e o diagnóstico alargados do SRD100 tornam-no ainda mais fácil de utilizar. Como Medir a Radiação Solar Difusa
Como Funciona: Radiação Solar Difusa

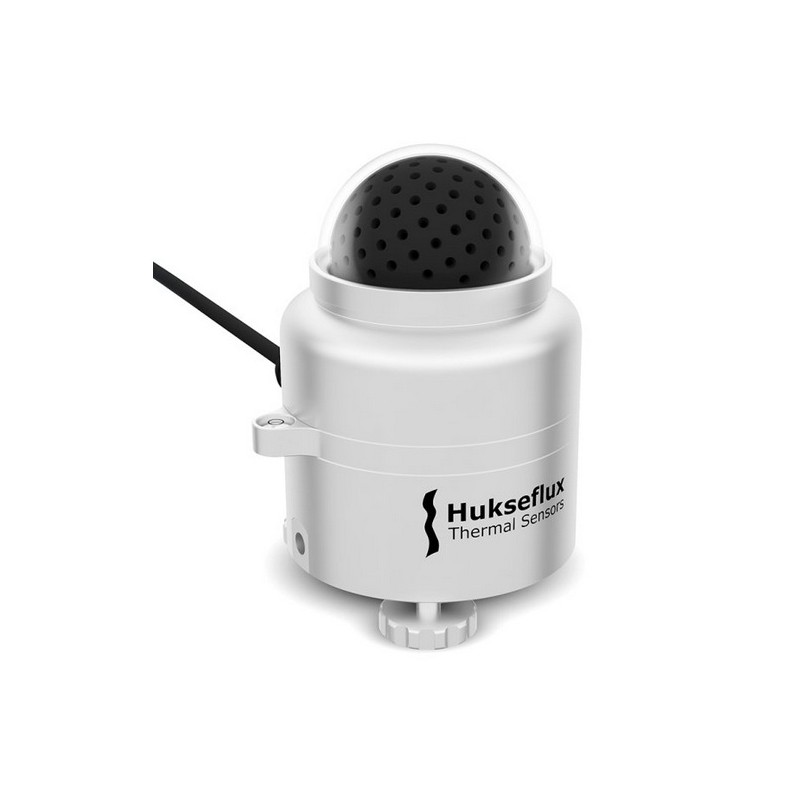

► O Espalhador SRD100 possui um conjunto de sensores e uma máscara de sombra hemisférica sobre o conjunto, com um padrão único de orifícios em forma de rede de Fibonacci. Todos os sensores estão localizados centralmente sob a máscara, garantindo que pelo menos um permanece na sombra. Este sensor sombreado é exposto quase uniformemente apenas ao céu difuso, fornecendo uma estimativa precisa da irradiância solar difusa.
Medindo a Radiação Solar Direta

► Quando combinado com um piranómetro padrão, os utilizadores podem estimar a irradiância solar direta subtraindo as duas medições e dividindo pelo ângulo zenital solar, normalmente obtido a partir dos dados do sensor GPS.
Espalhador Industrial SRD100
Otimizado para Céu Claro e Parcialmente Nublado

► O SRD100 está calibrado para céu limpo, garantindo a máxima precisão em céus limpos. Está especificamente otimizado para as condições mais relevantes para aplicações fotovoltaicas, como céus limpos e parcialmente nublados. A precisão da medição pode ser menor em céus cinzentos e nublados. Irradiância Solar Espectralmente Combinada

► Para a análise de dados de desempenho fotovoltaico, o SRD100 oferece uma vantagem fundamental: é classificado como um dispositivo de referência espectralmente combinado, de acordo com a norma IEC 61724-1. O seu conjunto de sensores é feito do mesmo silício dos módulos fotovoltaicos mais comuns, permitindo uma estimativa mais precisa dos recursos solares utilizáveis. Ao comparar as medições do SRD100 com a saída de módulos fotovoltaicos de silício, os utilizadores podem afirmar que mediram "irradiância solar espectralmente combinada", com uma resposta espectral semelhante à do silício.
Monitorização do Desempenho de Sistemas Fotovoltaicos: Em conformidade com a norma IEC 61724-1 Classe A

► O difusómetro SRD100 cumpre integralmente os requisitos da IEC para medições de radiação dispersa na monitorização de desempenho de sistemas fotovoltaicos de Classe A, sem necessidade de acessórios adicionais. O SRD100 inclui:

► Aquecimento integrado para mitigação de orvalho e geada
Saída do sensor rastreável tanto à irradiância solar como à irradiância solar espectralmente ajustada

► Piranómetros e Espalhadores
Uma Alternativa Moderna aos Anéis de Sombra

► O SRD100 oferece uma alternativa simples às soluções convencionais para a medição de radiação dispersa, como um piranómetro de anel de sombra. Ao contrário dos anéis de sombra, o SRD100 não requer ajuste manual a cada 2 a 3 dias, oferecendo uma solução de baixa manutenção. Uma solução mais simples do que os pireliómetros e as bandas de sombra rotativas

► A radiação direta e difusa também pode ser medida através de pireliómetros, piranómetros de sombra e piranómetros com bandas de sombra rotativas. Embora estes sistemas sejam ideais para aplicações científicas, só conseguem atingir os seus elevados níveis de precisão em condições ideais. Por exemplo, os pireliómetros devem ser mantidos muito limpos, mais do que os piranómetros, e recomenda-se a limpeza diária. A medição difusa e direta com bandas de sombra rotativas depende do pós-processamento dos dados. Por exemplo, é utilizado um fator de correção dependente do ângulo zenital solar para obter a máxima precisão. Com o pós-processamento, os dados tornam-se indetetáveis ​​e, portanto, antieconómicos.
A medição com o escatómetro SRD100 e um piranómetro padrão é uma alternativa menos complexa, de baixa manutenção e 100% rastreável.

► Imunidade a Altas Tensões e Correntes: Proteção contra Surtos

► O sensor de radiação solar difusa SRD100 está testado e certificado para ambientes industriais de acordo com as normas IEC 61326-1 e IEC 61000-6-2. Ao conceber um sistema de medição, os utilizadores do SRD100 podem atingir vários níveis de imunidade.

► Para proteção adicional, o dispositivo de proteção contra picos de tensão opcional (SPD01) aumenta a imunidade para 4 kV, protegendo até três piranómetros e difusómetros com uma única unidade. Em alternativa, também pode ser utilizado um DPS de terceiros com especificações semelhantes.
Espalhador SRD100 com PID01
Isolamento RS-485

► A interface RS-485 do SRD100 é galvanicamente isolada tanto da eletrónica interna como do corpo do instrumento, com barreiras de isolamento de 1,5 kV. Isto garante uma operação fiável, maior flexibilidade no design do sistema e custos de integração reduzidos para todos os piranómetros e difusómetros industriais. Diagnóstico Remoto

► Para além da irradiação solar, o SRD100 fornece diversos alertas e medições para utilização remota, incluindo:

● Alerta: Falha de Aquecimento

● Humidade Interna

► Estes diagnósticos remotos minimizam a necessidade de inspeções de campo não programadas.

● Medição: Irradiância solar difusa em [W/m²]
● Medição opcional: Irradiância solar difusa espectralmente correspondente em [W/m²]
● Resposta espectral: Correspondente a módulos fotovoltaicos de silício
● Conformidade com a norma IEC 61724-1:2021: Cumpre os requisitos do sistema de monitorização fotovoltaico Classe A para irradiância ● solar difusa em qualquer local e condição climática
● Diagnóstico do instrumento: Aquecimento, humidade interior
● Aquecimento: Incluído
● Certificado de calibração: Incluído
● Comprimento padrão do cabo: 3 m
● Incerteza da calibração: < ± 10%
● Resposta à temperatura: < ± 0,4% (-30 a +50 °C)

● Condições nominais de funcionamento:
● Intervalo de temperatura: -40 °C a +80 °C
● Classificação de proteção: IP67

● Consumo de energia:
● Com aquecimento: < 2 W (ajustável)
● Sem aquecimento: < 0,5 W

● EMC e Imunidade de Surto:
● Classificação do Equipamento: Equipamento Industrial
● Imunidade a Surtos: Nível 2, nível de teste de 1 kV
● Com SPD01* opcional: Nível 4, nível de teste de 4 kV

● Segurança Elétrica no Local de Trabalho:
● Conformidade de Segurança: Diretiva de Baixa Tensão da UE (2014/35/UE) / Código Elétrico Nacional dos EUA (NFPA 70)

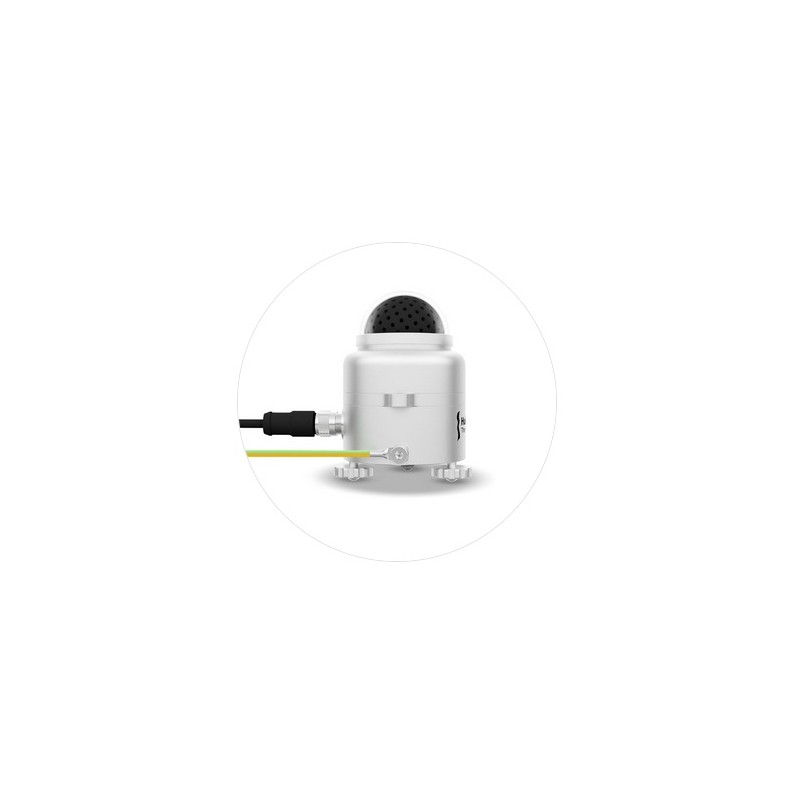

● Terminal de Ligação à Terra: Incluído no instrumento

● Comunicação Digital:
● Protocolo de Comunicação: Modbus RTU
● Tensão de Isolamento RS-485: 1,5 kV
● Interface de Hardware: RS-485 de 2 fios
● *: Com cabo de 3 m

► Disponibilizamos uma gama de acessórios para o SRD100, incluindo opções de componentes elétricos e de montagem. O design compacto e o tamanho compacto do SRD100 permitem uma fácil instalação em placas de montagem de piranómetros padrão.

► Dispositivo de proteção contra picos de tensão SPD01 (para 1 a 3 instrumentos) para cabos com mais de 3 metros e para elevar a proteção contra picos de tensão para o Nível 4.

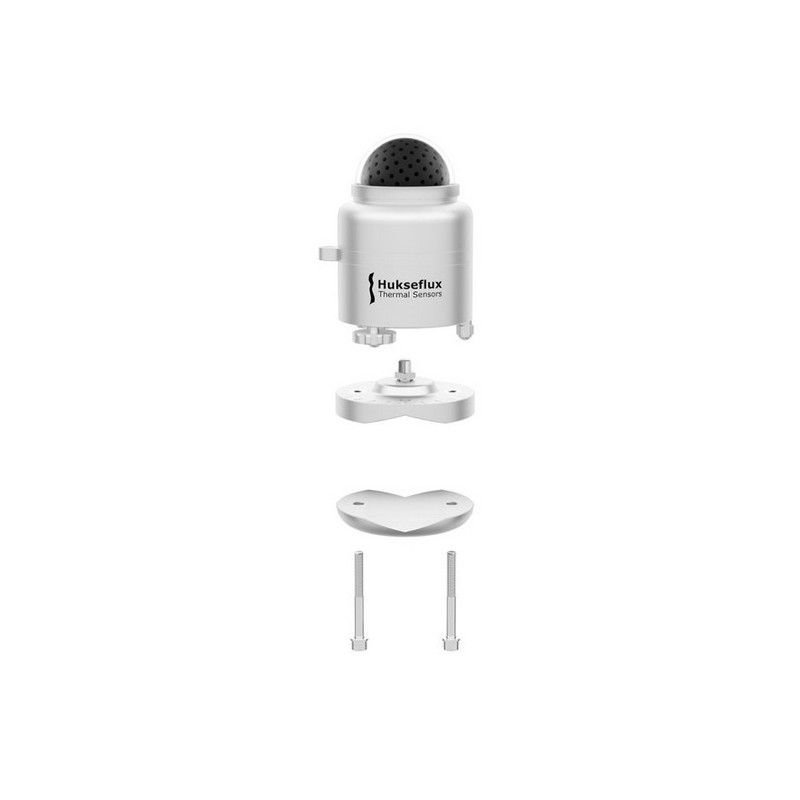

► O disco de isolamento do piranómetro PID01 isola eletricamente o instrumento da plataforma de montagem com o seu design com mola para facilitar o nivelamento.

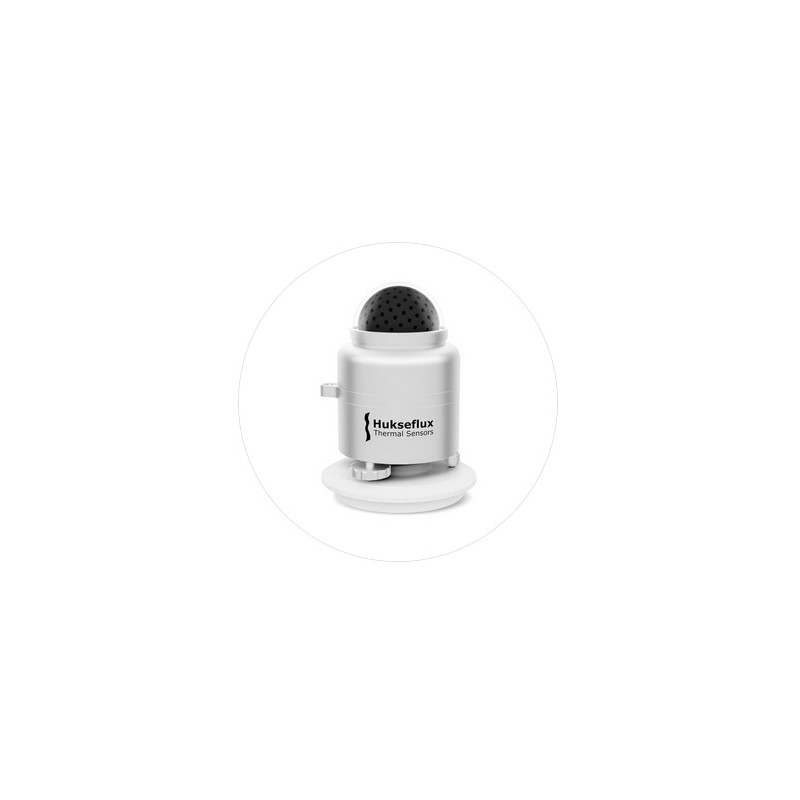

► O suporte de nivelamento com mola LM01 simplifica a instalação, facilitando a montagem, o nivelamento e a troca do instrumento em superfícies planas.

► O suporte de nivelamento de tubos TLM01 inclui um conjunto de parafusos para uma montagem segura.

► O certificado de calibração é personalizado com o nome e as informações de contacto do cliente.

► Os acessórios de montagem PMF01 e PFM02 são acessórios práticos para piranómetros que facilitam a instalação em quaisquer condições meteorológicas.
