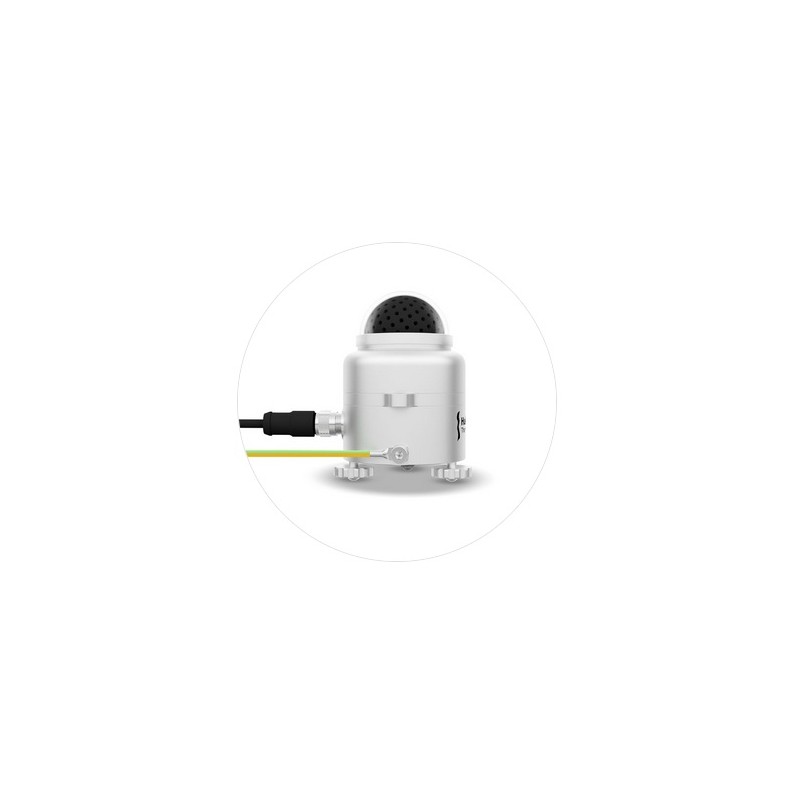

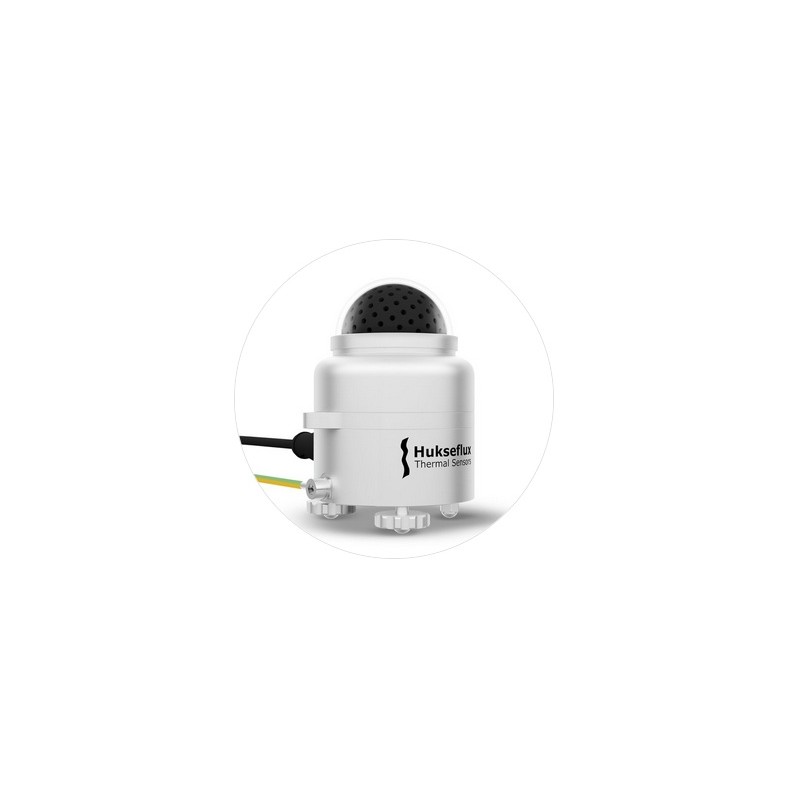

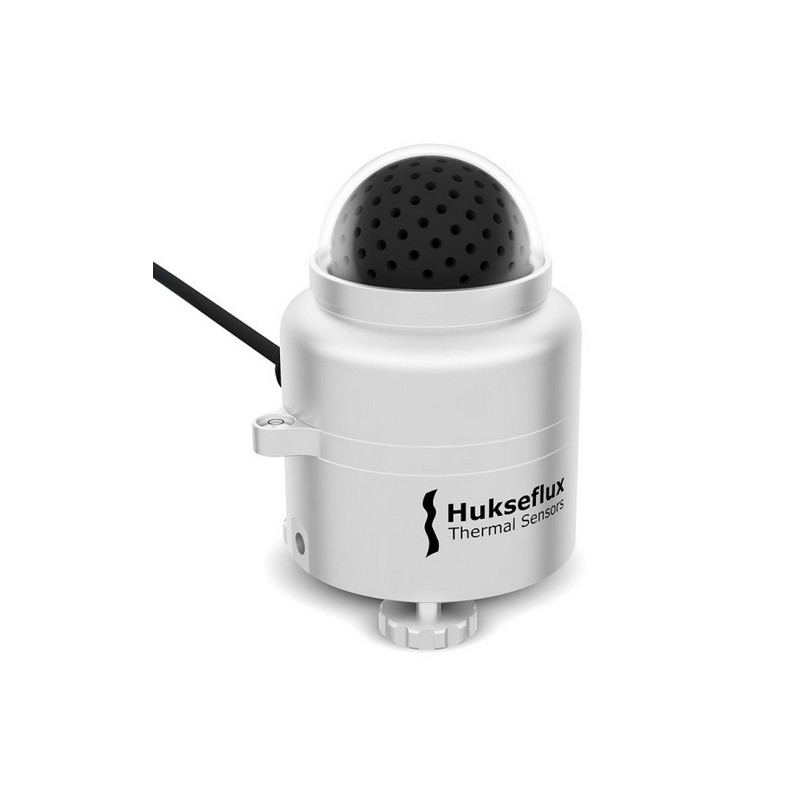

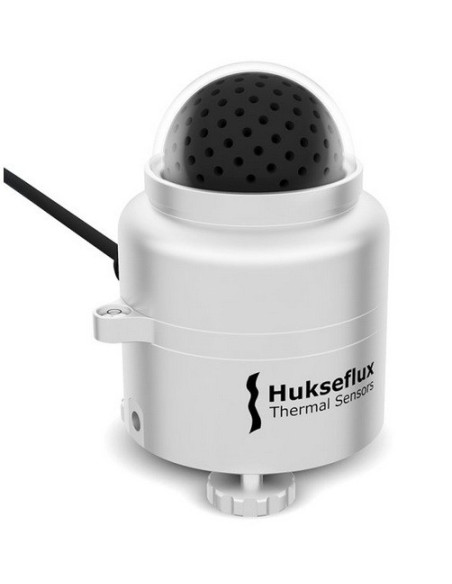

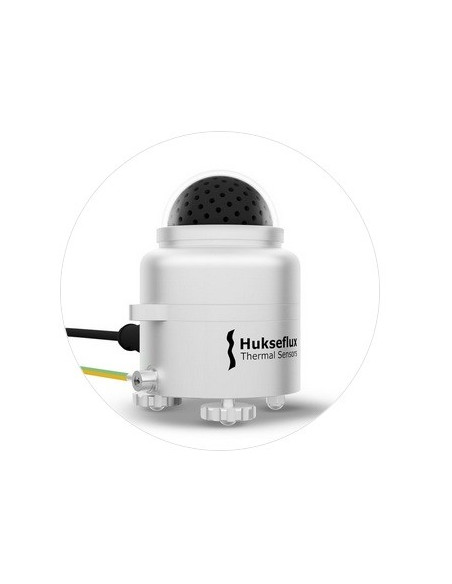

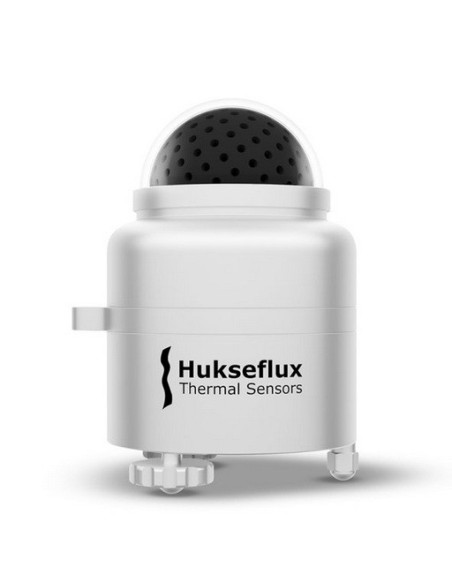

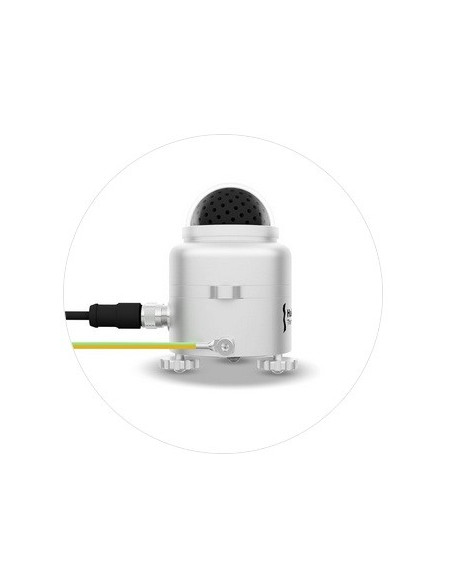

SRD100 Difusor industrial, sensor para medición de la radiación solar difusa

► El difusómetro SRD100 es un nuevo instrumento, diseñado para su uso en sistemas de monitorización fotovoltaica, pero también es ideal para otras aplicaciones, como la monitorización meteorológica general y la física de edificios.

► El difusómetro cumple con los requisitos de inmunidad, emisiones, eléctricos, ambientales y de seguridad de grado industrial para condiciones exteriores e industriales exigentes, lo que mejora considerablemente la fiabilidad de la medición. La funcionalidad y el diagnóstico ampliados del SRD100 facilitan aún más su uso. Cómo medir la radiación solar difusa
Cómo funciona: radiación solar difusa

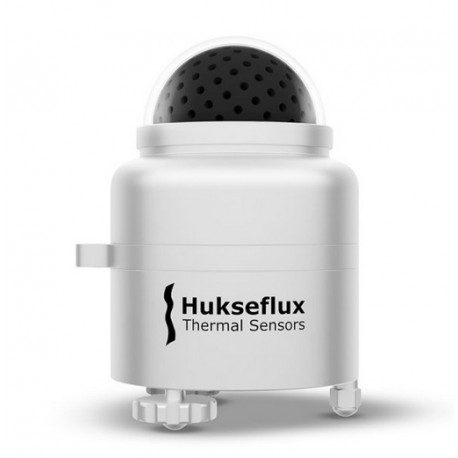

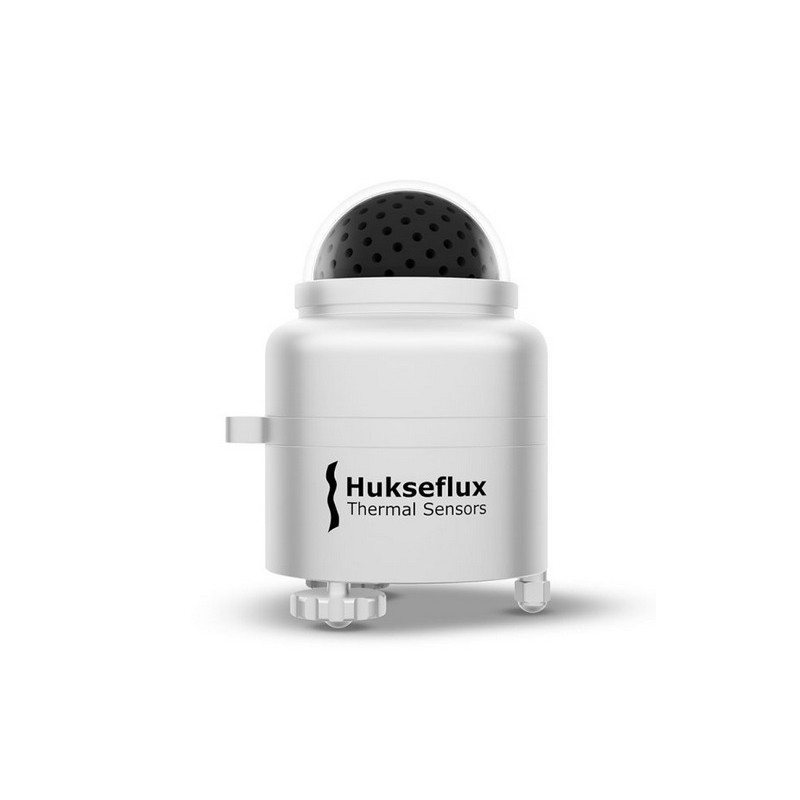

► El difusómetro SRD100 cuenta con un conjunto de sensores y una máscara de sombra de semiesfera sobre el conjunto, con un patrón único de agujeros en la red de Fibonacci. Todos los sensores están ubicados centralmente bajo la máscara, lo que garantiza que al menos uno permanezca en la sombra. Este sensor sombreado está expuesto de forma casi homogénea únicamente al cielo difuso, lo que proporciona una estimación precisa de la irradiancia solar difusa.
Medición de la radiación solar directa

► Al combinarse con un piranómetro estándar, los usuarios pueden estimar la radiación solar directa restando las dos mediciones y dividiéndolas por el ángulo cenital solar, que normalmente se obtiene con los datos de un sensor GPS.
Difusómetro industrial SRD100
Optimizado para cielo despejado y parcialmente nublado

► El SRD100 está calibrado para cielo despejado, lo que garantiza la máxima precisión en cielos despejados. Está específicamente optimizado para las condiciones más relevantes para aplicaciones fotovoltaicas, como cielos despejados y parcialmente nublados. La precisión de la medición puede ser menor en cielos grises y nublados. Irradiancia solar espectralmente coincidente

► Para el análisis de datos de rendimiento fotovoltaico, el SRD100 ofrece una ventaja clave: se clasifica como dispositivo de referencia espectralmente coincidente, según la norma IEC 61724-1. Su matriz de sensores está fabricada con el mismo silicio que los módulos fotovoltaicos más comunes, lo que permite una estimación más precisa de los recursos solares utilizables. Al comparar las mediciones del SRD100 con la salida de los módulos fotovoltaicos de silicio, los usuarios pueden afirmar que miden una "irradiancia solar espectralmente coincidente", con una respuesta espectral de silicio.
Monitoreo del rendimiento del sistema fotovoltaico: Cumple con la norma IEC 61724-1 Clase A

► El difusómetro SRD100 cumple plenamente los requisitos IEC para mediciones de radiación difusa en el monitoreo del rendimiento de sistemas fotovoltaicos de Clase A, sin necesidad de accesorios adicionales. El SRD100 incluye:

► Calefacción integrada para la mitigación del rocío y la escarcha
Salida del sensor trazable tanto a la irradiancia solar como a la irradiancia solar espectralmente ajustada

► Piranómetros y difusómetros
Una alternativa moderna a los anillos de sombra

► El SRD100 ofrece una alternativa sencilla a las soluciones convencionales para la medición de la radiación difusa, como un piranómetro con anillo de sombra. A diferencia de los anillos de sombra, el SRD100 no requiere ajuste manual cada 2-3 días, lo que ofrece una solución de bajo mantenimiento.
Una solución más sencilla que los pirheliómetros y las bandas de sombra giratorias

► La radiación directa y difusa también se puede medir utilizando pirheliómetros, piranómetros sombreados y piranómetros con bandas de sombra giratorias. Si bien estos sistemas son ideales para aplicaciones científicas, solo pueden alcanzar sus altos niveles de precisión en condiciones ideales. Por ejemplo, los pirheliómetros deben mantenerse muy limpios, más que los piranómetros, y se recomienda su limpieza diaria. La medición difusa y directa con bandas de sombra rotatorias se basa en el posprocesamiento de los datos. Por ejemplo, se utiliza un factor de corrección que depende del ángulo cenital solar para lograr la máxima precisión. Con el posprocesamiento, los datos pierden su trazabilidad y, por lo tanto, su viabilidad financiera.

► La medición con el difusómetro SRD100 y un piranómetro estándar es una alternativa menos compleja, de bajo mantenimiento y 100 % trazable.

► Inmunidad a altas tensiones y corrientes: protección contra sobretensiones

► El sensor de radiación solar difusa SRD100 está probado y certificado para entornos industriales según las normas IEC 61326-1 e IEC 61000-6-2. Al diseñar un sistema de medición, los usuarios del SRD100 pueden lograr varios niveles de inmunidad.

► Para una mayor protección, el dispositivo de protección contra sobretensiones (SPD01) opcional aumenta la inmunidad a 4 kV, protegiendo hasta tres piranómetros y difusómetros con una sola unidad. Alternativamente, también se puede utilizar un SPD de otro fabricante con especificaciones similares.
Difusómetro SRD100 con PID01
Aislamiento RS-485

► La interfaz RS-485 del SRD100 está aislada galvánicamente tanto de la electrónica interna como del cuerpo del instrumento, con barreras de aislamiento de 1,5 kV. Esto garantiza un funcionamiento fiable, una mayor flexibilidad en el diseño del sistema y una reducción de los costes de integración para todos los piranómetros y difusómetros industriales. Diagnóstico remoto

► Además de la irradiancia solar, el SRD100 proporciona varias alertas y mediciones para uso remoto, entre las que destacan:

● Alerta: fallo de calefacción

● Humedad interna

► Estos diagnósticos remotos minimizan la necesidad de inspecciones de campo no programadas.

● Medida: radiación solar difusa en [W/m²]
● Medida opcional: irradiancia solar difusa adaptada espectralmente en [W/m²]
● Respuesta espectral: adaptada a los módulos fotovoltaicos de silicio
● Cumplimiento con la norma IEC 61724-1:2021: cumple con los requisitos del sistema de monitorización fotovoltaica de clase A para la irradiancia solar difusa en cualquier ubicación y condición climática
● Diagnóstico del instrumento: calefacción, humedad interna
● Calefacción: incluida
● Certificado de calibración: incluido
● Longitud estándar del cable: 3 m
● Incertidumbre de calibración: < ± 10 %
● Respuesta de temperatura: < ± 0,4 % (de -30 a +50 °C)

● Condiciones nominales de funcionamiento:
● Rango de temperatura: de -40 °C a +80 °C
● Grado de protección: IP67

● Consumo de energía:
● Con calefacción: < 2 W (ajustable)
● Sin calefacción: < 0,5 W

● EMC e inmunidad a sobretensiones:
● Clasificación del equipo: Equipo industrial
● Inmunidad a sobretensiones: Nivel 2, nivel de prueba 1 kV
● Con SPD01 opcional*: Nivel 4, nivel de prueba 4 kV

● Seguridad eléctrica en el lugar de trabajo:
● Cumplimiento de seguridad: Directiva de baja tensión de la UE (2014/35/UE) / Código Eléctrico Nacional de EE. UU. (NFPA70)
● Terminal de puesta a tierra: Incluido en el instrumento

● Comunicación digital:
● Protocolo de comunicación: Modbus RTU
● Tensión de aislamiento RS-485: 1,5 kV
● Interfaz de hardware: RS-485 de 2 hilos
● *: Con una longitud de cable de 3 m

► Ofrecemos una gama de accesorios para el SRD100, incluyendo opciones eléctricas y de hardware de montaje. El diseño compacto y el tamaño compacto del SRD100 permiten una instalación sencilla en placas de montaje estándar para piranómetros.

► Dispositivo de protección contra sobretensiones SPD01 (para 1 a 3 instrumentos) para cables de más de 3 metros y para mejorar la protección contra sobretensiones a nivel 4.

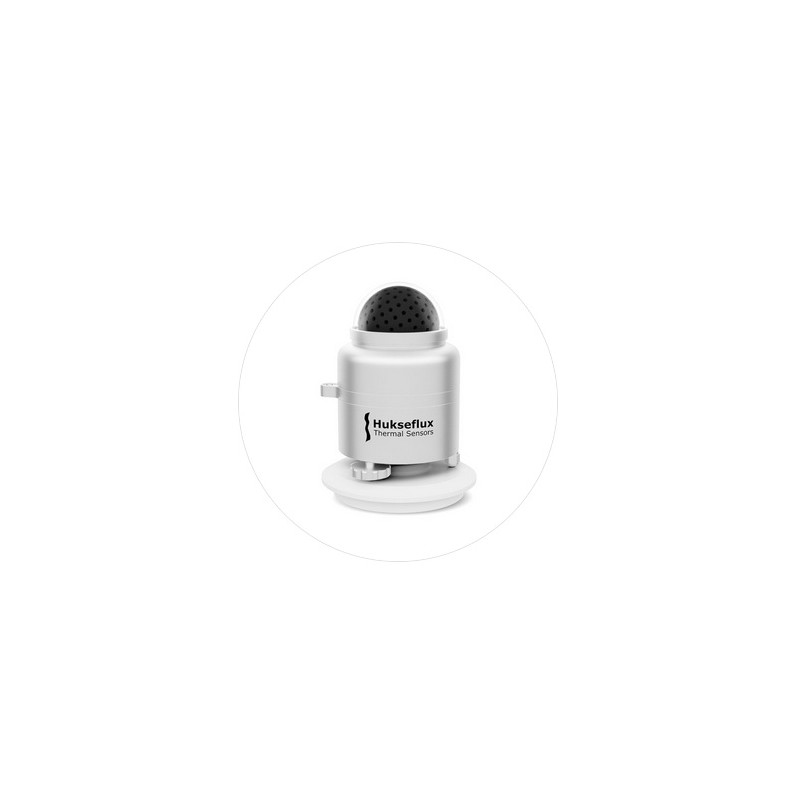

► El disco de aislamiento del piranómetro PID01 aísla eléctricamente el instrumento de la plataforma de montaje gracias a su diseño con resorte para facilitar la nivelación.

► El soporte de nivelación con resorte LM01 simplifica la instalación, facilitando el montaje, la nivelación y el intercambio del instrumento en superficies planas.

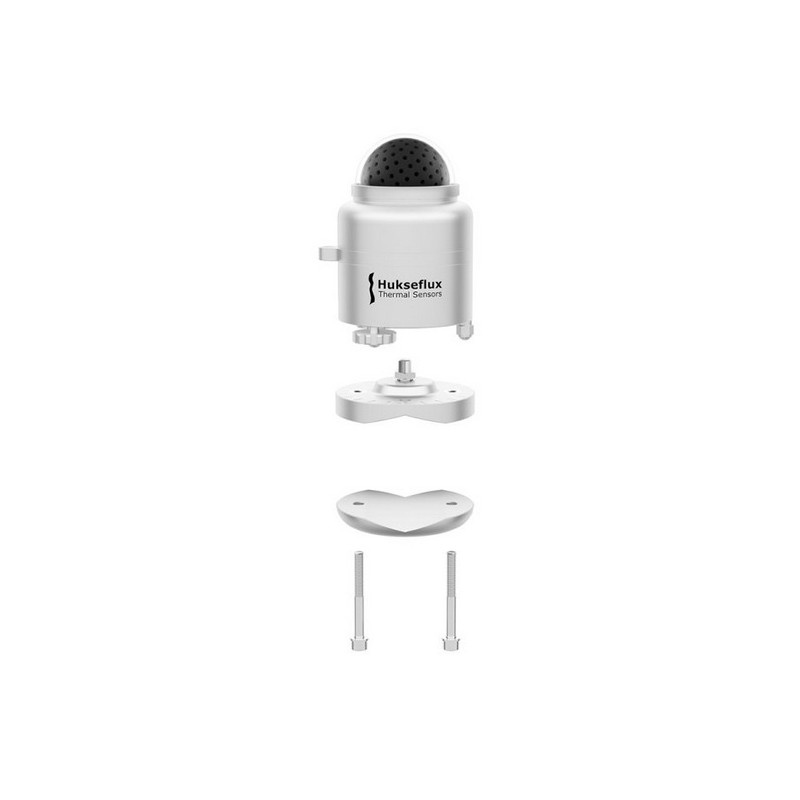

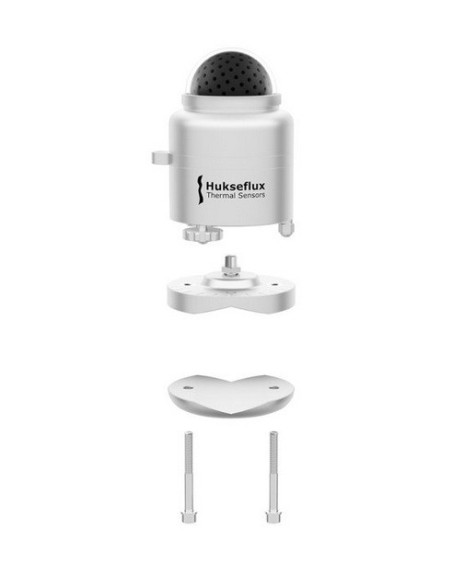

► El soporte de nivelación de tubo TLM01 incluye un juego de pernos para un montaje seguro.

► El certificado de calibración se personaliza con el nombre y la información de contacto del cliente.

► Los accesorios de montaje PMF01 y PFM02 son prácticos accesorios de montaje para piranómetros que facilitan la instalación en cualquier clima y condición climática.
