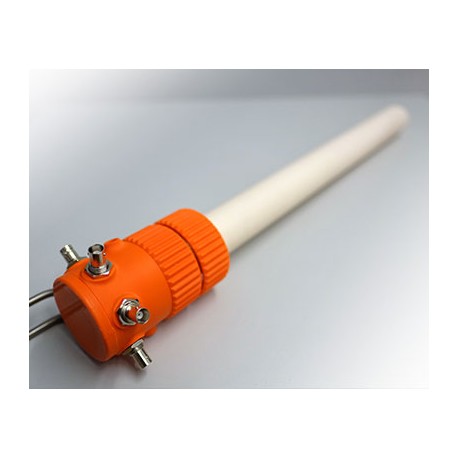

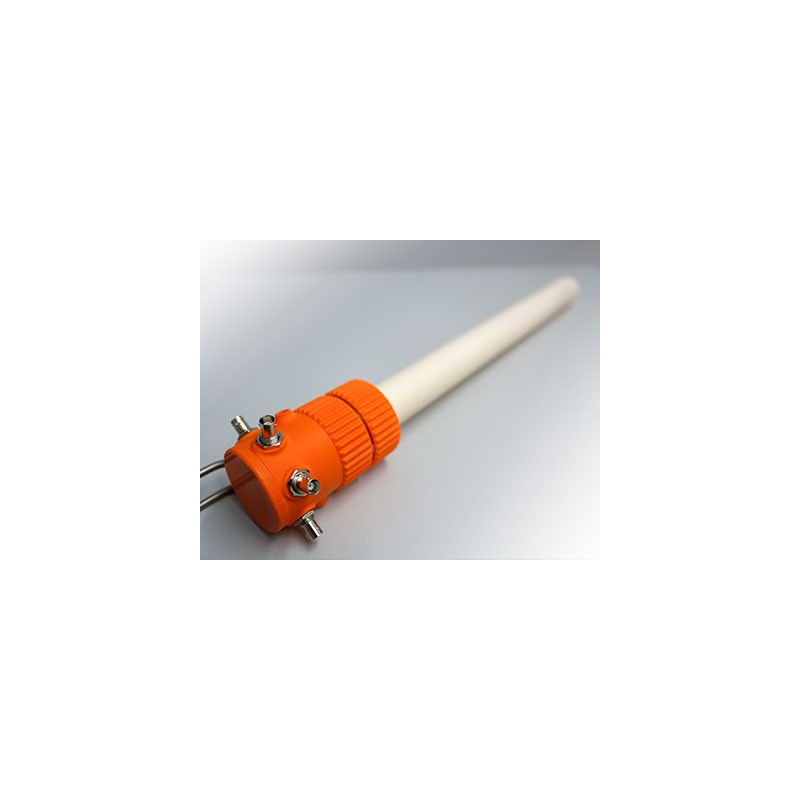

Plug&Probe Suportes de amostras para filmes finos e pellets (Alúmina/1400°C)
Plug&Probe
New
A sonda com pino é uma nova estação de teste projetada para filmes finos e pelotas. Está disponível em três materiais diferentes: 1. Cristal (Plug&ProbeGreen) 2. Cristal de quartzo (Plug&ProbeBlue) e 3. Alumina (Plug&ProbeOrange). Estas três estações de teste são fisicamente idênticas. Apenas os materiais e suas propriedades interiores, p. Por exemplo, a temperatura máxima ou a troca de oxigênio são diferentes.
As referidas estações de teste são utilizadas para filmes finos de PLD em amostras de substrato de 10 × 10 mm e para pastilhas de cerâmica prensadas. O principal objetivo durante a construção dessas estações de testes é que elas são muito fáceis de usar e fáceis de manter.
- More info about this product.
- Retirar este produto da minha lista de favoritos.
- Adicionar este produto à minha lista de favoritos.
A Sonda de Plugue Laranja foi projetada para fornecer uma ferramenta para realizar medições elétricas simples em pelotas ou amostras de filmes finos em temperaturas elevadas e mudanças nos ambientes de gás.
Fabricado em alumina, até 1400 ° C.
Sonda com ficha de laranja composto por uma flange de metal em uma tampa azul e uma vareta de teste com uma interface de teste de alumina removível cablagem interna utiliza platina de alumina. Todas as peças são montadas em molas para evitar a quebra e garantir um contato elétrico estável entre os eletrodos e a amostra. A parte quente da sonda com o Orange Peg consiste apenas em alumina e platina para garantir que nenhum gás seja emitido e evitar reações entre a amostra e o porta-amostras. Caso você não consiga usar platina em sua experiência, você pode mudar para outra estação de teste com diferentes materiais de contato.
A impedância de circuito aberto medida à temperatura ambiente indica ca. 1 · 1013 Ω e ca. 1 · 10-12 F para a parte resistiva e capacitiva respectivamente. A parte indutiva no espectro de impedância, se visível, geralmente depende dos cabos de medição BNC conectados entre o analisador de impedância e a sonda com o plugue.
| Diâmetro mínimo do tubo: | 40 mm |
| Conectores: |
4 x conexões elétricas individualmente protegidas com plugues BNC 1 x conector de termopar em miniatura 2 x Tubos de aço inoxidável de 6 mm para fornecimento de gás. |
| Diâmetro máximo da amostra: | 20 mm |
| Espessura máxima da amostra: | ca. 20 mm |
| Temperatura máxima: | 1400 °C |
| Impedância de curto-circuito: | (resistência de configuração com cabos coaxiais BNC de 2 m à temperatura ambiente) |
| Configuração de dois fios: | ca. 2 Ω |
| Configuração de quatro cabos: | ca. 5 · 10-2 Ω |
| Medindo a temperatura com | Tipo de termopar S (Tipo K opcional) |
| A taxa de vazamento é tipicamente: | 5 · 10-4 mbar · l · s–1 |
