Plug&ProbeBlue Sonda com Peg Azul (Cristal de Quartzo / 1050 °C)

Plug&ProbeBlue

Huber Scientific

New

A sonda com pino é uma nova estação de teste projetada para filmes finos e pelotas. Está disponível em três materiais diferentes: 1. Cristal (Plug&ProbeGreen) 2. Cristal de quartzo (Plug&ProbeBlue) e 3. Alumina (Plug&ProbeOrange). Estas três estações de teste são fisicamente idênticas. Apenas os materiais e suas propriedades interiores, p. Por exemplo, a temperatura máxima ou a troca de oxigênio são diferentes.

As referidas estações de teste são utilizadas para filmes finos de PLD em amostras de substrato de 10 × 10 mm e para pastilhas de cerâmica prensadas. O principal objetivo durante a construção dessas estações de testes é que elas são muito fáceis de usar e fáceis de manter.

A sonda Blue Plug foi projetada para fornecer uma ferramenta para realizar medições elétricas simples em pelotas ou amostras de filmes finos em temperaturas elevadas e mudanças nos ambientes de gás.

Feito de quartzo fundido, até 1050 ° C.

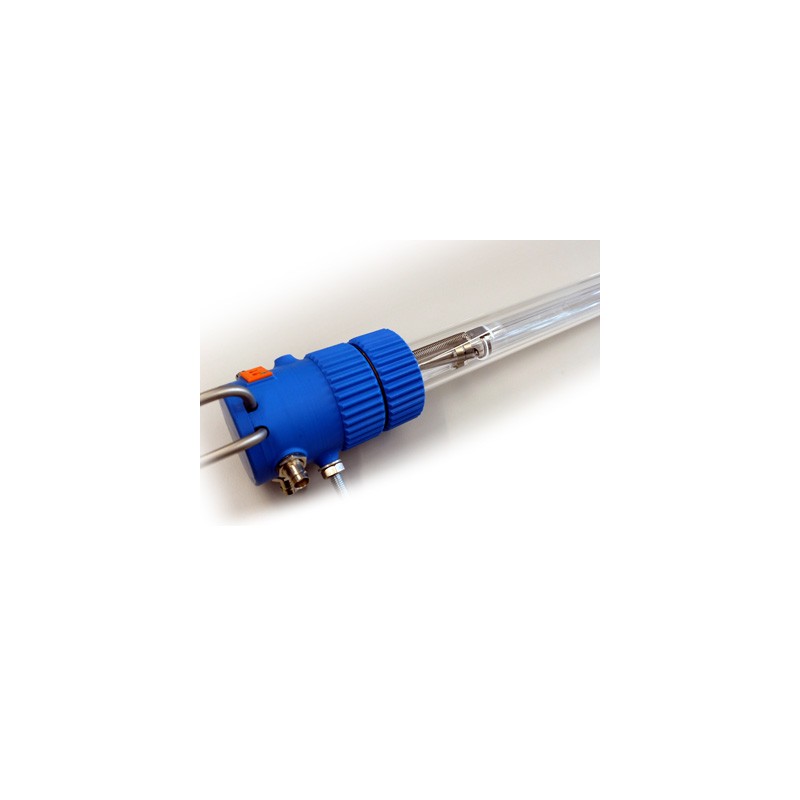

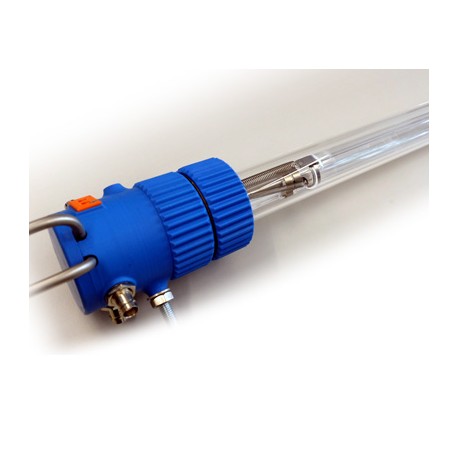

A Blue Pin Probe consiste em uma flange de metal em uma capa azul e uma haste de teste de vidro de quartzo removível com uma interface interna de teste de vidro de quartzo que usa fiação de platina. Todas as peças são montadas em molas para evitar a quebra e garantir um contato elétrico estável entre os eletrodos e a amostra. A parte aquecida da sonda Blue Plug Probe consiste apenas em quartzo e vidro de platina para garantir que a desgaseificação não ocorra e para evitar qualquer reação entre a amostra e o porta-amostras. Caso você não consiga usar platina em sua experiência, você pode mudar para outra estação de teste com diferentes materiais de contato.

A impedância de circuito aberto medida à temperatura ambiente indica ca. 1 · 1013 Ω e ca. 1 · 10-12 F para a parte resistiva e capacitiva respectivamente. A parte indutiva no espectro de impedância, se visível, geralmente depende dos cabos de medição BNC conectados entre o analisador de impedância e a sonda com o plugue.

Diâmetro mínimo do tubo: 40 mm
Conectores:

4 x conexões elétricas individualmente protegidas com plugues BNC

1 x conector de termopar em miniatura

2 x Tubos de aço inoxidável de 6 mm para fornecimento de gás.

Diâmetro máximo da amostra: 20 mm
Espessura máxima da amostra: ca. 20 mm
Temperatura máxima: 1050 ° C
Impedância de curto-circuito: (resistência de configuração com cabos coaxiais BNC de 2 m à temperatura ambiente)
Configuração de dois cabos: ca. 2 Ω
Configuração de quatro cabo:  ca. 5 · 10-2
Medição de temperatura com termopar tipo S (tipo K opcional)
A taxa de vazamento é geralmente: 5 · 10-4 mbar · l · s–1
