Plug&ProbeBlue Sonda con Clavija Azul (Cristal de Cuarzo / 1050 °C)
Plug&ProbeBlue
Nuevo
La sonda con clavija es una nueva estación de prueba diseñada para películas delgadas y pellets. Está disponible en tres materiales diferentes: 1. Cristal (Plug&ProbeGreen) 2. Cristal de cuarzo (Plug&ProbeBlue) y 3. Alúmina (Plug&ProbeOrange). Estas tres estaciones de prueba son físicamente idénticas. Sólo los materiales y sus propiedades del interior, p. Ej. La temperatura máxima o el intercambio de oxígeno son diferentes.
Dichas estaciones de prueba se utilizan para películas delgadas de PLD en muestras de sustrato de 10 × 10 mm y para pellets de cerámica prensada. El objetivo principal durante la construcción de estas estaciones de prueba fue que son muy fáciles de usar y fáciles de mantener.
- Consulta este producto
- Remove this product from my favorite's list.
- Add this product to my list of favorites.
- Imprimir
La Sonda con Clavija Azul está diseñada para proporcionar una herramienta para realizar mediciones eléctricas sencillas en pellets o muestras de película delgada a temperaturas elevadas y entornos de gases cambiantes.
Hecho de cuarzo fundido, hasta 1050 ° C.

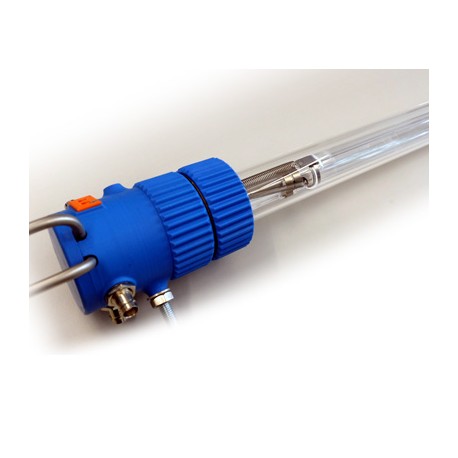

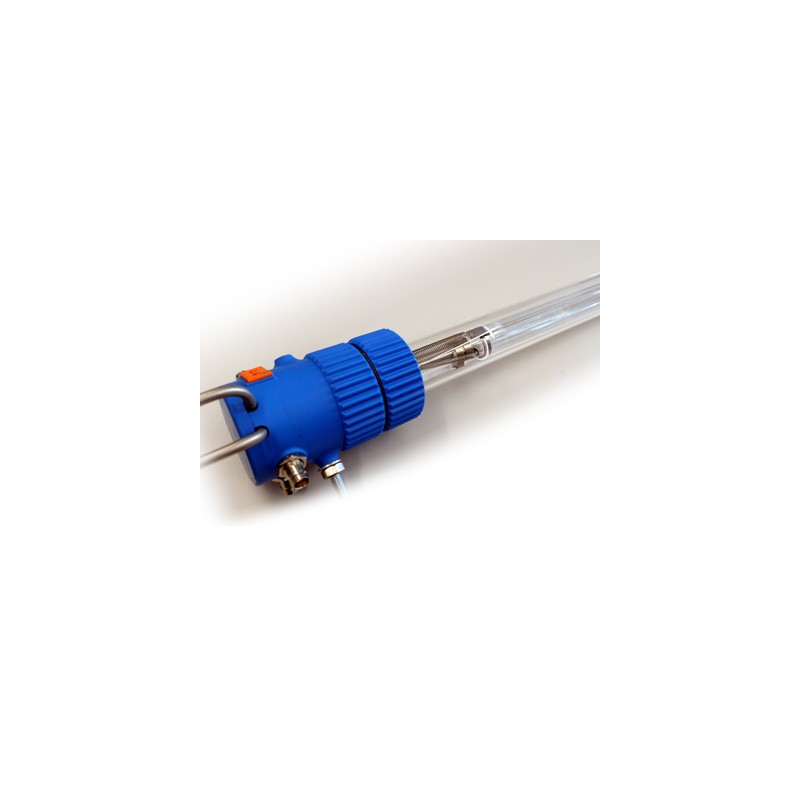

La Sonda con Clavija Azul consiste en una brida de metal en una cubierta azul y una varilla de prueba de vidrio de cuarzo extraíble con una interfaz de prueba de vidrio de cuarzo interior que utiliza cableado de platino. Todas las piezas están montadas sobre resortes para evitar que se rompan y aseguran un contacto eléctrico estable entre los electrodos y la muestra. La parte calentada del Sonda con Clavija Azul solo consiste en vidrio de cuarzo y platino para asegurar que no se produzca desgasificación y para evitar cualquier reacción entre la muestra y el soporte de la muestra. En caso de que no pueda usar platino en su experimento, puede cambiar a otra estación de prueba con diferentes materiales de contacto.
La impedancia de circuito abierto medida a temperatura ambiente da ca. 1 · 1013 Ω y ca. 1 · 10-12 F para la parte resistiva y capacitiva respectivamente. La parte inductiva en los espectros de impedancia, si está visible, generalmente depende de los cables BNC de medición conectados entre el analizador de impedancia y el Sonda con Clavija.
| Diámetro mínimo del tubo: | 40 mm |
| Conectores: |
4 x conexiones eléctricas blindadas individualmente con enchufes BNC 1 x conector termopar en miniatura 2 x Tubos de acero inoxidable de 6 mm para suministro de gas. |
| Diámetro máximo de la muestra: | 20 mm |
| Espesor máximo de la muestra: | ca. 20 mm |
| Temperatura máxima: | 1050 ° C |
| Impedancia de cortocircuito: | (resistencia de configuración con cables coaxiales BNC de 2 m a temperatura ambiente) |
| Configuración de dos hilos: | ca. 2 Ω |
| Configuración de cuatro cables: | ca. 5 · 10-2 Ω |
| Medición de la temperatura con | Tipo de termopar S (Tipo K opcional) |
| La tasa de fugas es típicamente: | 5 · 10-4 mbar · l · s–1 |
