FMT-150 Fotobiorreator de bancada para Cultivo de Microrganismos

PSI

New

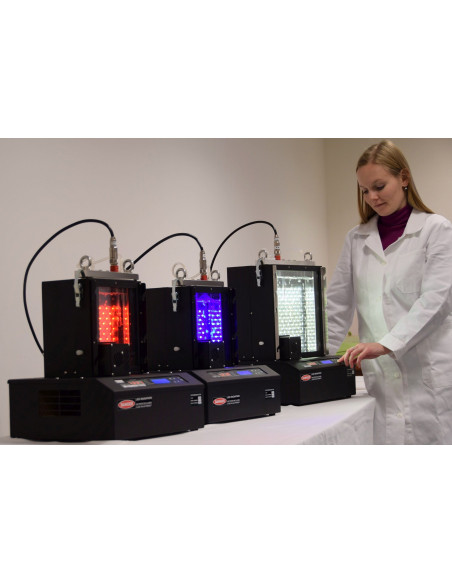

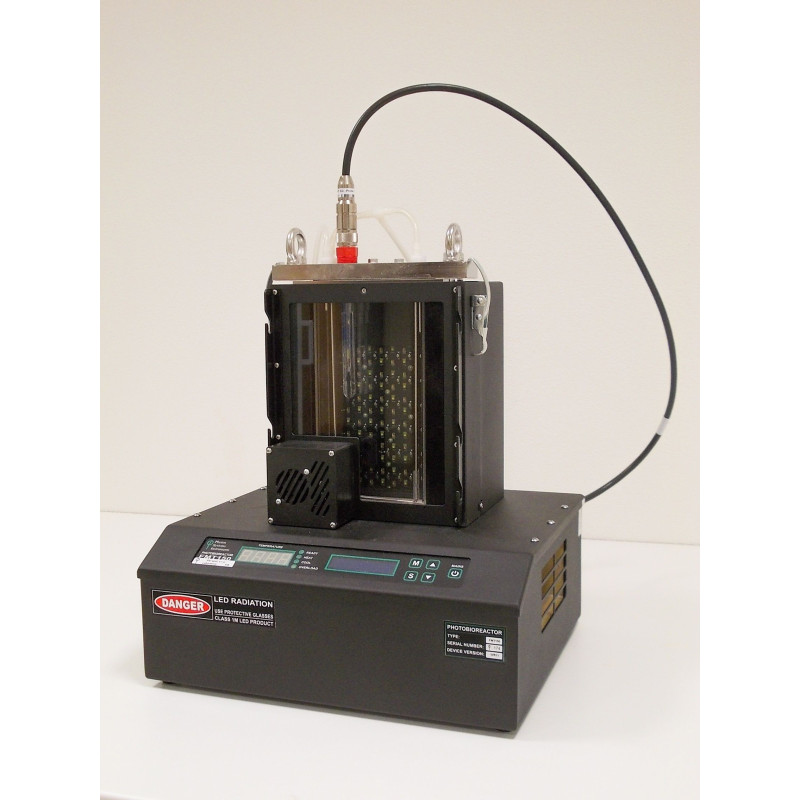

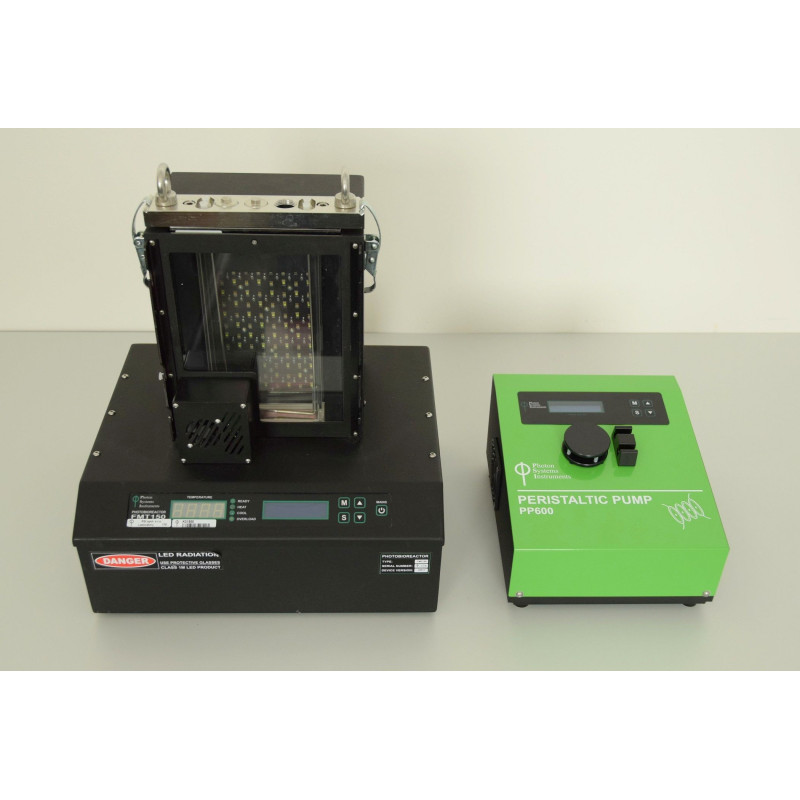

Os fotobiorreatores FMT 150 apresentam uma combinação de cultivador de mesa e dispositivo de monitoramento controlado por computador.
A linha de produtos é composta por três instrumentos que diferem na capacidade do recipiente de cultura: 400 ml, 1 e 3 l.
Todos os modelos de fotobiorreatores podem ser fornecidos com uma série de acessórios úteis que facilitam o cumprimento de uma ampla gama de condições experimentais especiais.

Instrumento para: Fotobiorreatores
Função: Cultivo de Microorganismos

Cultivo de microrganismos fotoautotróficos e heterotróficos
Recipiente de cultivo plano com um caminho de luz curto para uma iluminação ideal
Painel LED bicolor padrão, opcionalmente até 4 cores de iluminação
Controle altamente preciso das condições de cultivo (iluminação, temperatura, aeração, etc.)
Densidade óptica (OD 680, OD 720) e monitoramento de fluorescência de clorofila-a
Estratégias de cultivo variáveis (lote, pH-stat, turbidostático, anaeróbico, etc.)
Design compacto, fácil manuseio
Controle de software on-line

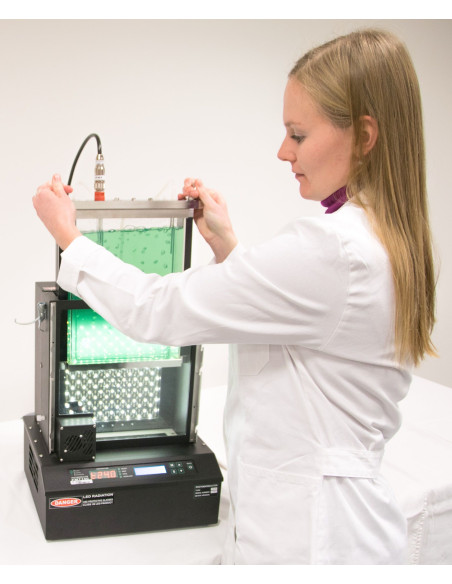

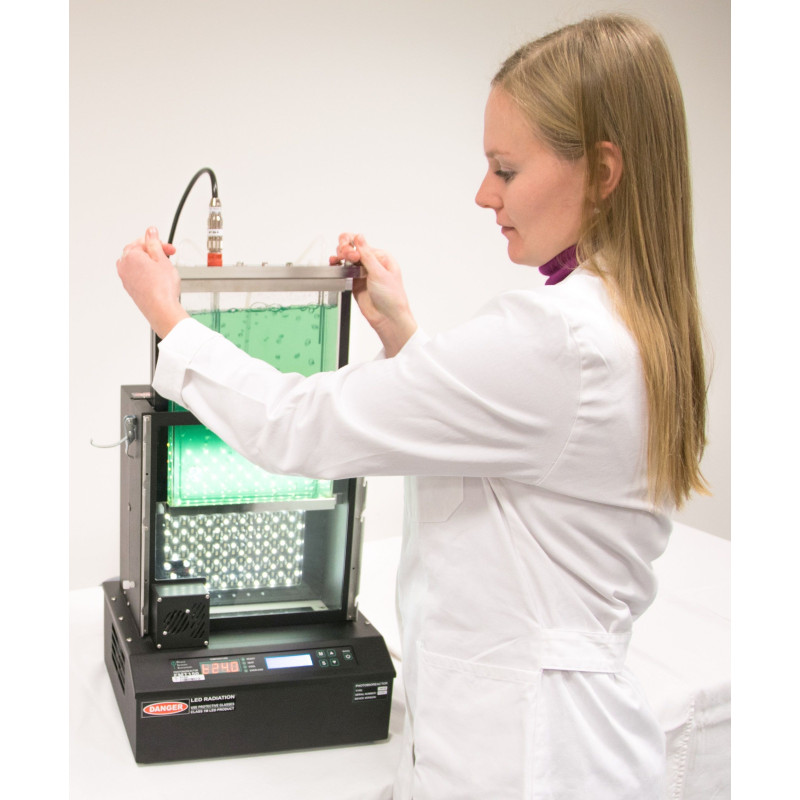

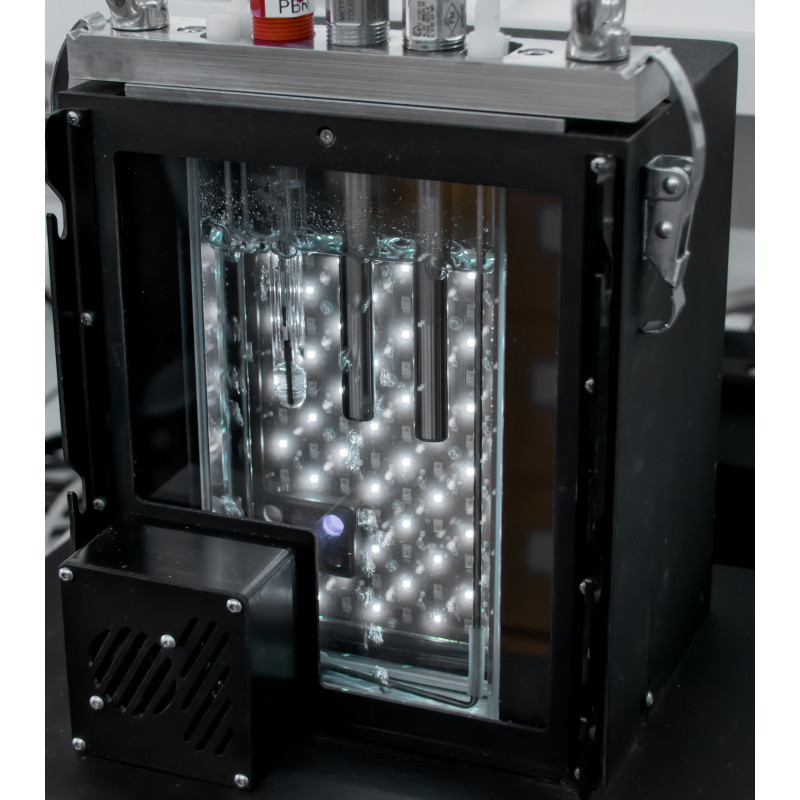

Recipiente de cultura

Recipiente de cultura de vidro plano e retangular. O caminho de luz curto garante irradiância ideal (24 mm (FMT 150/400), 61 mm (FMT 150/1000 e FMT 150/3000).
Tamanhos diferentes: 400 ml, 1 l, 3 l.
Fundo e tampa em aço inoxidável. 3 portas grandes para sensores, 4 conectores Luer pequenos para tubos (Ø 6/3 mm) (FMT 150/400 e FMT 150/1000); 4 portas de sensor grandes, 8 conectores Luer pequenos para tubos (Ø 6/3 mm) (FMT 150/3000)

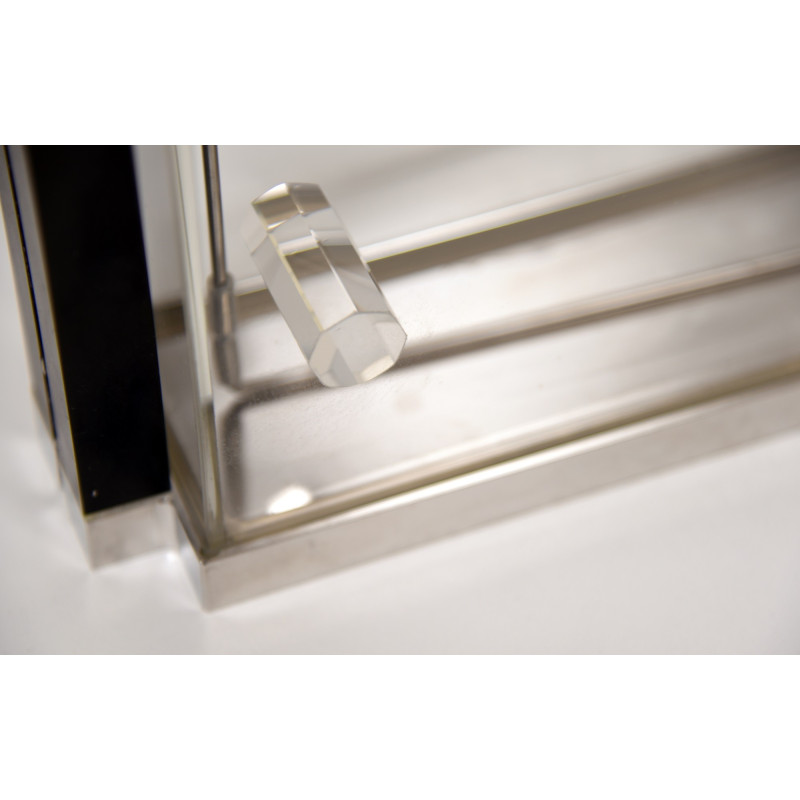

Caminho de luz idêntico de 24 mm, independentemente da espessura do vaso, devido ao prisma óptico integrado que reduz o caminho da luz em vasos maiores.
Tubo em U de aeração integrado em aço inoxidável com orifícios de aeração (Ø 0,7 mm) + conexão de silicone.
Tampas da Sonda - Tampas de aço inoxidável para fechar a abertura da sonda não utilizada na tampa da cubeta do fotobiorreator.
Umidificador para umedecer o ar que borbulha e evitar o aumento da evaporação do meio de cultura.
Tigela aprimorada em latão niquelado coberto com um revestimento de cerâmica que melhora a convecção de calor (opcional).

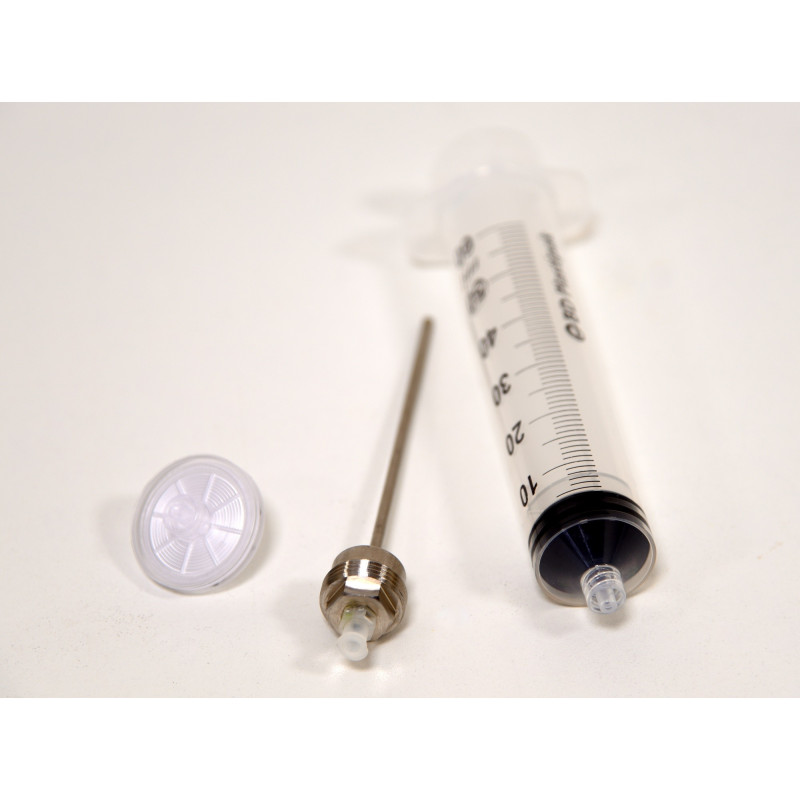

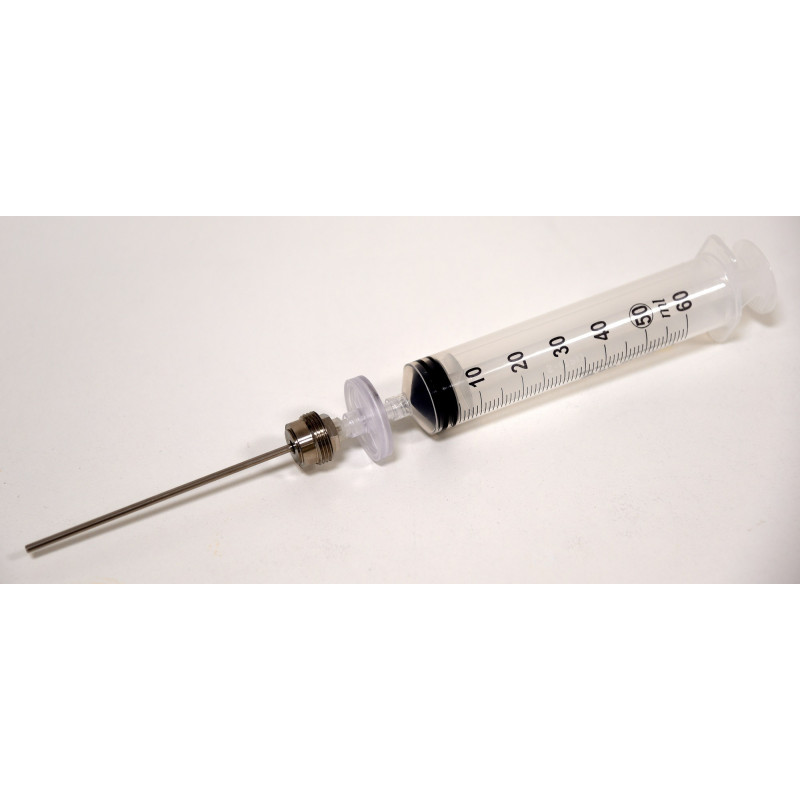

Inserção de pipetagem para o conector superior: uma porta de entrada adicional colocada na porta do sensor (opcional).
Design autoclavável.

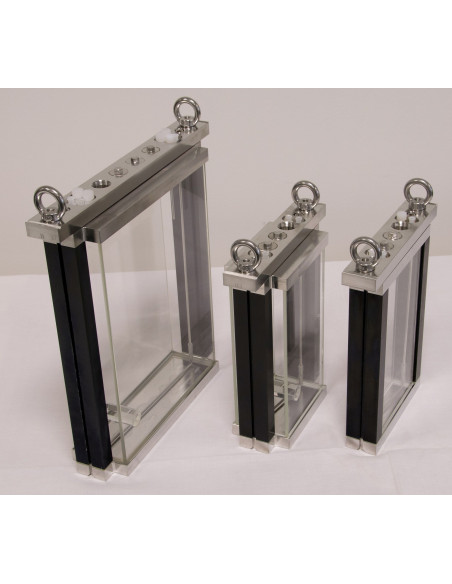

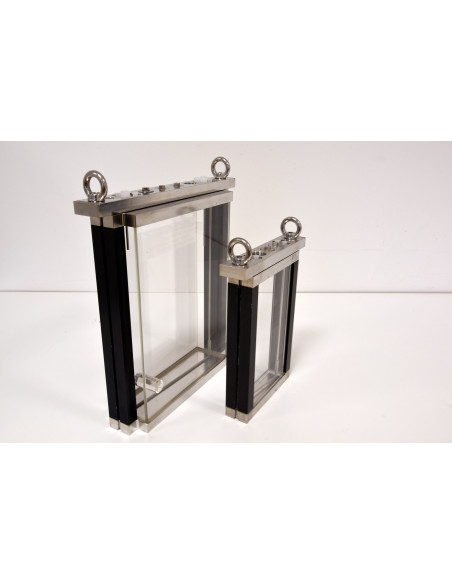

Recipientes de cultura - 400 ml e 3 l Recipientes de cultura - 400 ml e 3 l Prisma óptico Prisma óptico Inserto de pipetagem Inserto de pipetagem

Termorregulação

Faixa de temperatura (temperatura ambiente em torno de 23 ° C): 5-75 ° C (FMT 150/400); 10 - 75 ° C (FMT 150/1000 e FMT 150/3000).
Elemento Peltier de 200 W (FMT 150/400 e FMT 150/1000); 400 W Peltier (FMT 150/3000).

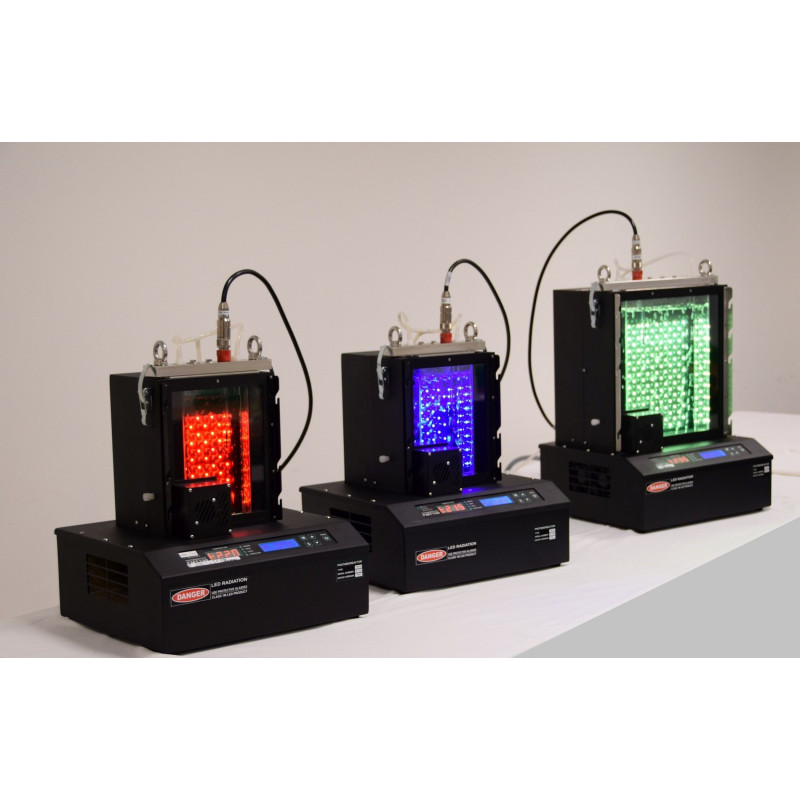

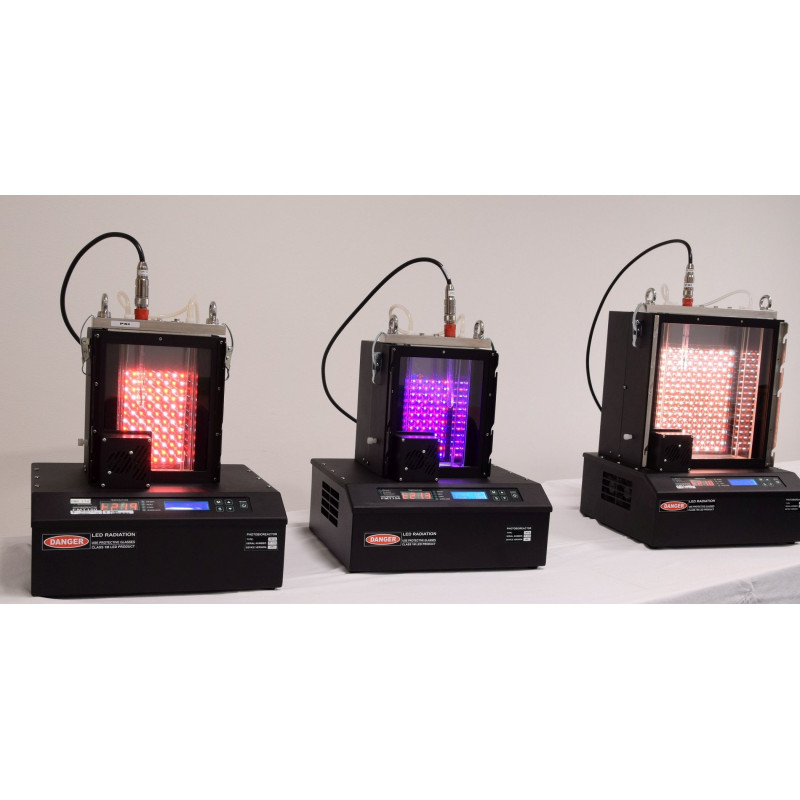

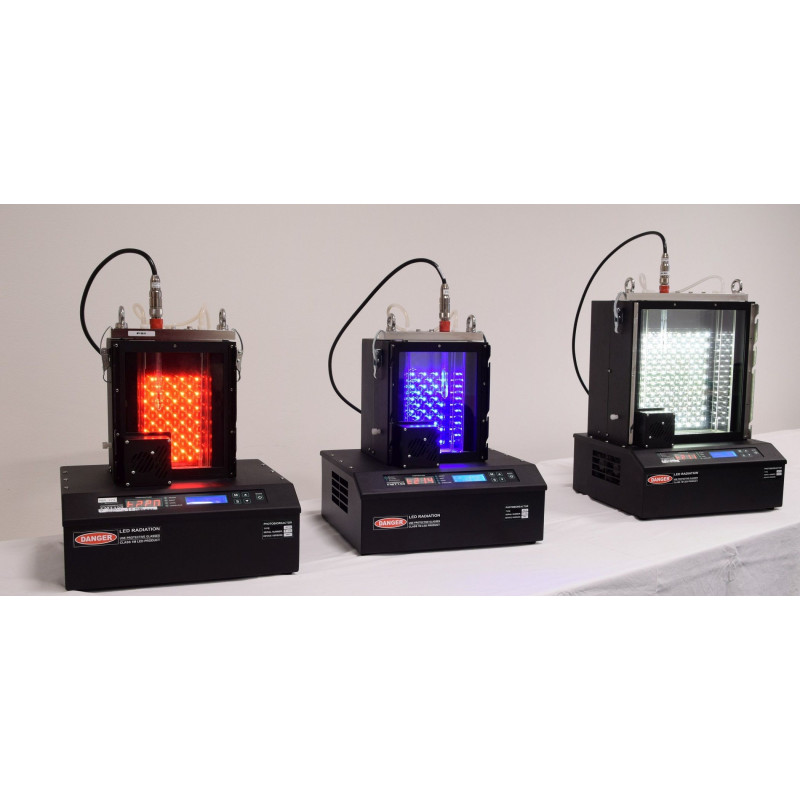

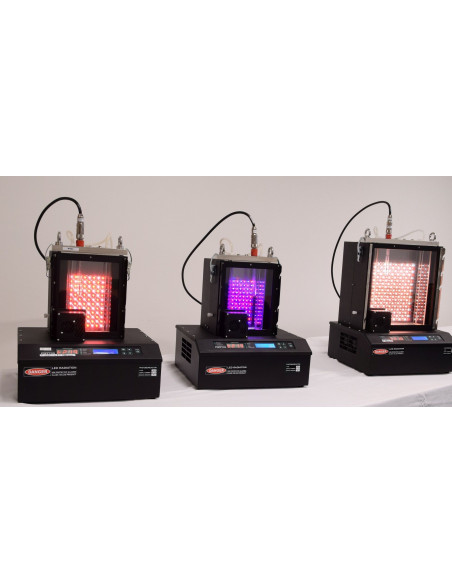

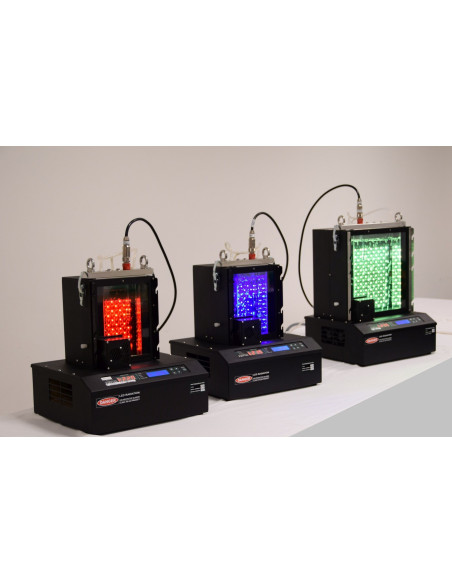

Iluminação

Tecnologia conduzida.
Painel de luz de duas cores com canais controláveis ​​separadamente.
Branco-vermelho ou vermelho-azul frio. Outra combinação de cores a pedido.
Intensidade de iluminação total de até 1.500 µmol. m-2. s-1 (opcionalmente até 3.000 µmol. m-2. s-1 com atualização de luz).
Caminho da luz: 24 mm (FMT 150/400), 61 mm (FMT 150/1000 e FMT 150/3000).
A iluminação pode ser ajustada independentemente para a cor da luz em intensidade, tempo e modulação.
Condições de luz constantes ou a alternância de vários ciclos de luz e escuridão.
A duração dos ciclos individuais: de segundos a dias.

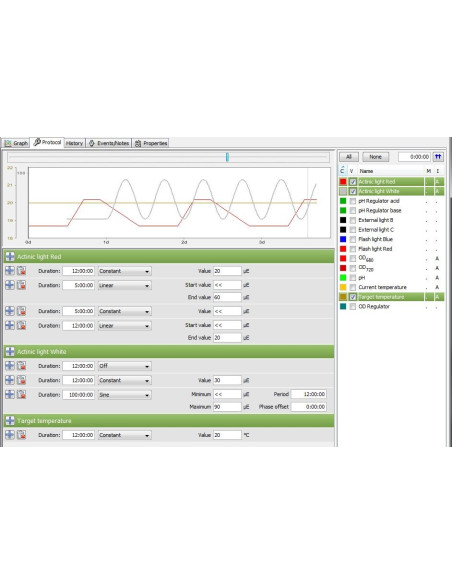

O modo dos ciclos de luz: constante, aumento ou diminuição linear, modo sinusóide para simples imitação dos ritmos diurnos. Além disso, o script java está incorporado no software de controle do fotobiorreator (versão avançada opcional) para a criação de protocolos de luz avançados (por exemplo, ajuste automático da intensidade da luz com base na concentração real de biomassa).
O painel de luz externo adicional (opcional) para aumentar a intensidade da iluminação e a homogeneidade da coluna d'água. Além disso, o painel pode fornecer duas outras cores de luz de crescimento que podem ser controladas separadamente. O painel de luz externo é oferecido em três versões: cor única (E-1), cor única com LEDs IV adicionais (E-2) e bicolor (E-3). NOTA: O painel de luz externo não pode ser usado simultaneamente com o agitador magnético.
Óculos de proteção adicionais: Óculos de proteção contra radiação que protegem contra a radiação excessiva de LED, equipados com proteções laterais e filtros de proteção. Um par de óculos é fornecido com o dispositivo gratuitamente.

NOTA: Os comprimentos de onda em nanômetros mostram valores de pico ilustrativos, mas a cobertura espectral é mais ampla para cada cor. Os valores máximos de pico podem diferir ligeiramente.

Sistema de aeração

O sistema de aeração fornece mistura e também fornecimento de ar / CO2 para as plantações.
Tubo em U de aço inoxidável integrado com orifícios de ventilação (Ø 0,7 mm) + conexão de silicone.
A fonte de ar: bomba de aeração complementada com uma válvula, que para de borbulhar antes das medições de DO e fluorescência para evitar qualquer interferência da bolha com as medições e permitir leituras mais precisas.

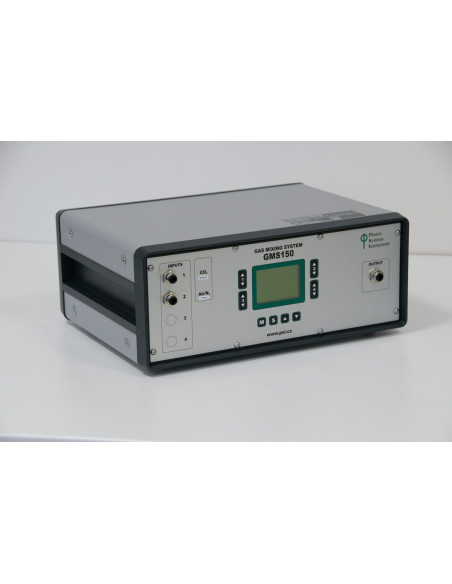

Opcionalmente, o fotobiorreator FMT 150 pode ser conectado ao sistema de mistura de gás GMS 150 que fornece uma concentração precisa e taxa de fluxo dos gases necessários.

Misturar

Misture por aeração (consulte Sistema de aeração para obter mais informações) ou por um agitador magnético (opcional).
Duas versões do agitador magnético são oferecidas (V-200 para FMT 150/400, FMT 150/1000 e V-230 para FMT 150/3000).
O agitador magnético com barra magnética revestida com teflon de 35 mm de comprimento (Ø 6 mm) é projetado para FMT 150/400 e FMT 150/1000, enquanto para FMT 150/3000 é usada uma barra magnética de 60 mm de comprimento (Ø 10 mm). A barra magnética é colocada em um plano vertical do painel de vidro frontal dentro do fotobiorreator e sua velocidade de rotação é ajustável de aproximadamente 60 a 600 rpm (10-100%).
O uso de um agitador magnético é essencial quando você não pode apliquefazer a agitação do gás, e. Por exemplo, quando a evolução fotossintética de oxigênio ou consumo respiratório de oxigênio é medida ou quando a cultura é cultivada anaerobicamente sem fornecimento de gás. Também pode ser usado para reduzir a sedimentação e aglutinação das células, além da pulverização de gás. É altamente recomendado com o uso de sondas de O2 e CO2 baseadas em eletrodos do tipo Clark.

NOTA: O agitador magnético não pode ser usado simultaneamente com o painel de luz externo e a bomba PWM.

Monitoramento de fluorescência

Turbidímetro integrado (OD 680 e 720 nm) com fluorômetro de modulação dupla (luzes de excitação azuis e vermelhas) para monitoramento automático.
O caminho óptico da medição de fluorescência OD e Chl-a: 24 mm.
A medição DO é corrigida para a temperatura.
OD 720 mede a dispersão de luz em partículas e pode servir como um indicador de crescimento de biomassa, enquanto OD 680 está relacionado à absorção de clorofila e pode ser usado para estimar a concentração de clorofila.
A medição da fluorescência Chl-a pode ser usada para uma avaliação aproximada do estado fisiológico da biomassa. Parâmetros determinados: F0, FT, FM, F'M, (F'M - FT / F'M).
O software de controle do fotobiorreator (opcional) permite a visualização remota online dos dados gravados em tempo real. Além disso, o software permite ajustar os dados de OD com as várias funções de regressão para facilitar a avaliação da taxa de crescimento real.

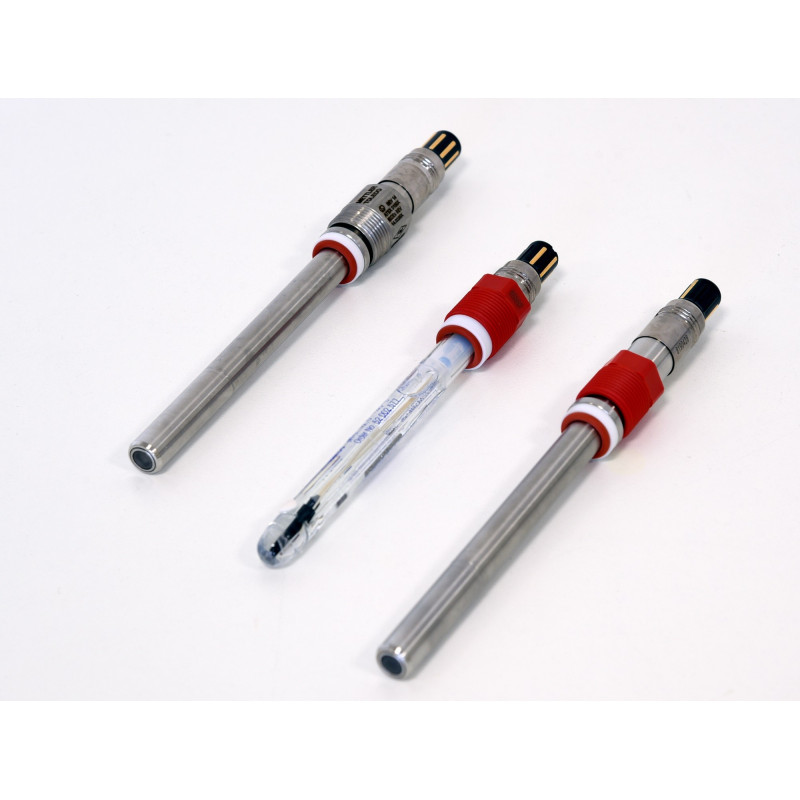

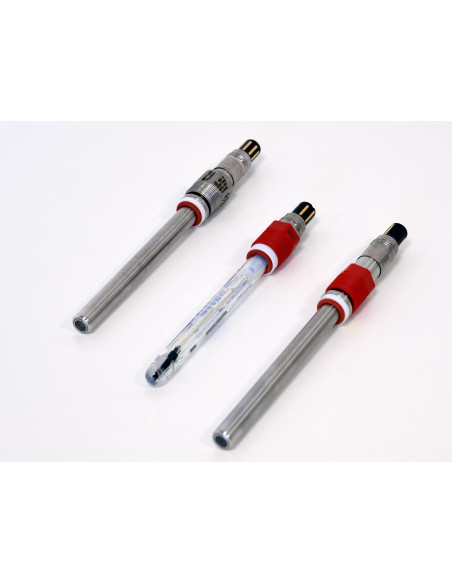

Sensores

O módulo de pH / temperatura inclui o módulo eletrônico, o sensor de membrana combinado e o cabo. Sensor de pH analógico InPro 3253SG / 120 / PT1000 produzido pela Mettler Toledo.
Módulo de O2 (opcional) para medir a concentração de O2 dissolvido (inclui módulo eletrônico, sensor de membrana e cabo). Sensor analógico de O2 InPro 6800/12/120 produzido pela Mettler Toledo.
Módulo de CO2 (opcional) para determinar a concentração de dióxido de carbono dissolvido no meio (inclui módulo eletrônico, sensor de membrana e cabos). Sensor analógico de CO2 InPro 5000/12/120 produzido pela Mettler Toledo.

Sensores de membrana para sensores de pH, O <sub> 2 </sub> e CO <sub> 2 </sub> para sensores de pH, O2 e CO2 em Sensores PBR em PBR

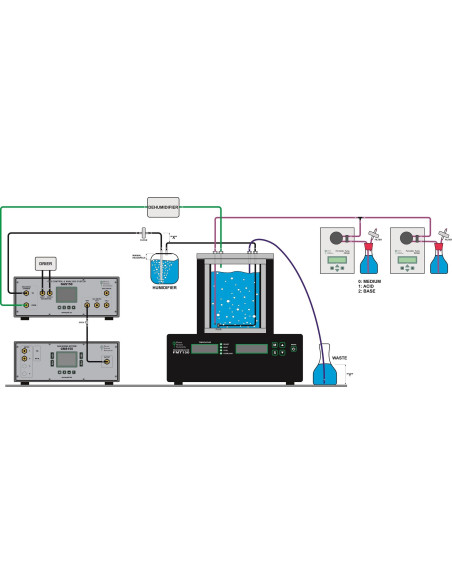

Estratégias de cultivo

O uso altamente flexível do sistema PBS é possibilitado pela conexão e controle de várias bombas adicionais. Este projeto permite que qualquer um dos parâmetros medidos (DO, pH, dCO2 ou dO2, etc.) seja usado como um regulador de controle para operar o sistema em modo automático.
Até 8 bombas peristálticas PP 600 (opcional) e duas bombas de diafragma PWM (opcional) podem ser conectadas ao fotobiorreator FMT 150 para o fornecimento de diferentes nutrientes, meios, catalisadores, inibidores, tóxicos, básicos ou ácidos, organismos, etc.
Cultura de lote
Cultura semicontínua
Cultura turbidostática
Cultura quimostática
Cultura anaeróbica
Módulo turbidostato (opcional): mantém uma concentração de células pré-estabelecida (determinada através de OD 680 ou OD 720) em um volume constante de biomassa. A concentração de células predefinida pode ser constante, flutuar em vários intervalos ou mudar dinamicamente. O módulo inclui uma bomba peristáltica PP 600 e software de controle de suporte.
Módulo de quimiostato (opcional): No modo quimiostato, o valor de pH do meio de cultura é continuamente ajustado adicionando ácido ou base ao recipiente de cultura para manter o nível de pH em um nível definido. O módulo inclui duas bombas peristálticas PP 600 e software de controle de suporte. Uma bomba serve para adicionar ácido, a segunda bomba adiciona base.
Módulo PH-Stat / Turbidostat (opcional): O módulo permite o cultivo turbidostático ou o cultivo no modo pH-stat regulado por uma adição controlada de CO2 gasoso. O módulo inclui uma bomba peristáltica PP 600 com uma válvula de gás e software de controle de suporte. O recipiente de CO2 não está incluído.
Cultura PH-Stat através do sistema de mistura de gás GMS 150 (opcional): o software de controle do fotobiorreator para GMS 150 (avançado, opcional) permite criar um script Java que manterá o pH do meio de cultura em um nível definido por meio de um adição controlada de gás CO2.
Cultura anaeróbia usando uma tampa hermética e borbulhamento de N2.

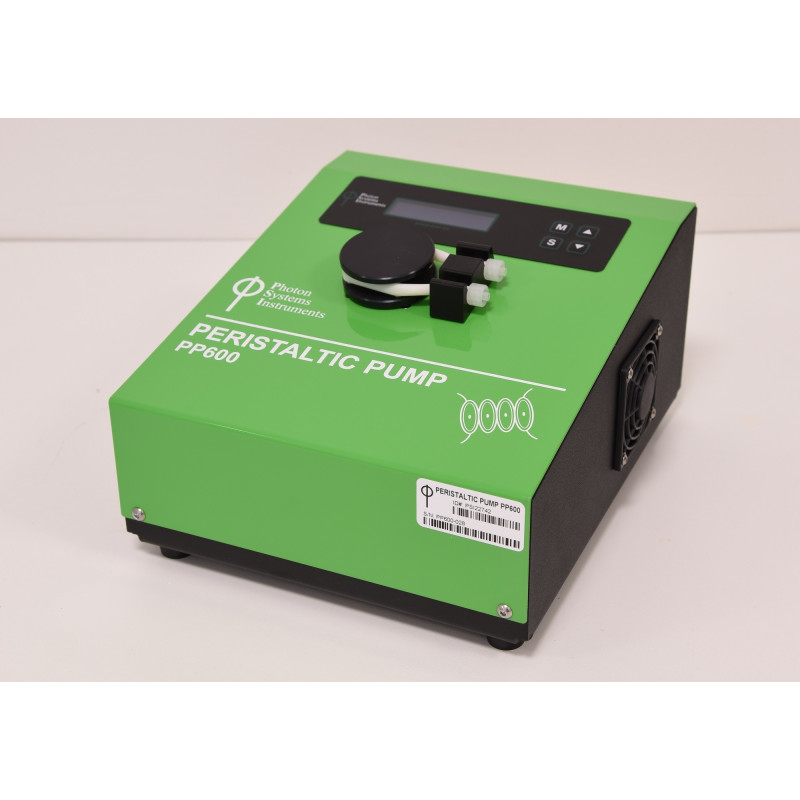

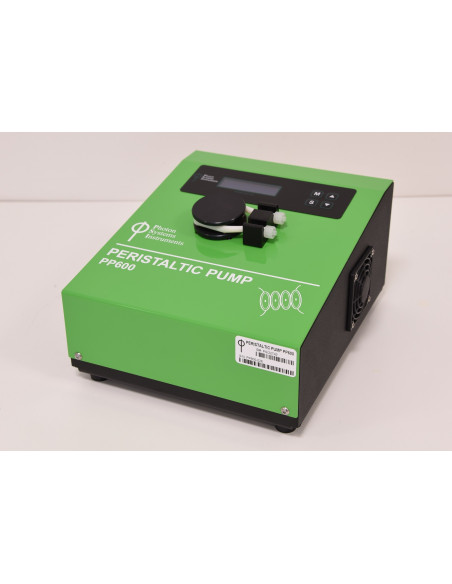

A bomba peristáltica 600 é usada para o bombeamento preciso e homogêneo de uma variedade de fluidos. A distribuição de líquido ocorre com cisalhamento mínimo, portanto, o dano potencial ao material biológico é marginal. A taxa de fluxo da bomba está entre 0,2 e 50 ml / min. A velocidade de rotação e, portanto, o bombeamento podem ser controlados manualmente por meio do visor da bomba ou por meio de um PC por meio da interface USB.
Bomba PWM (para gás ou líquido dependendo da membrana usada): A bomba PWM pode ser usada para bombear líquido ou gás para o tanque de cultura; se pode regular dentro de uma faixa de 1 a 100% da produção total. A bomba tem vários usos: (1) borbulhamento de ar controlado no recipiente de cultura; (2) Entrada única de gás no recipiente; (3) Quando conectado à entrada e saída do recipiente, pode ser usado para mistura em suspensão (borbulhamento) em condições anaeróbicas. NOTA: A bomba PWM não pode ser usada simultaneamente com o agitador magnético.

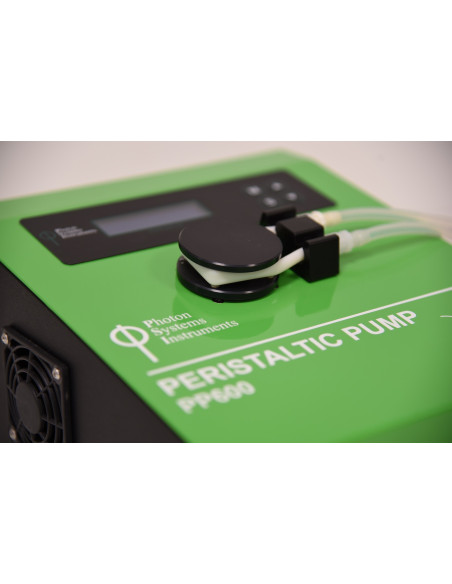

PP 600PP 600PP 600 - detalhe PP 600 - detalhe

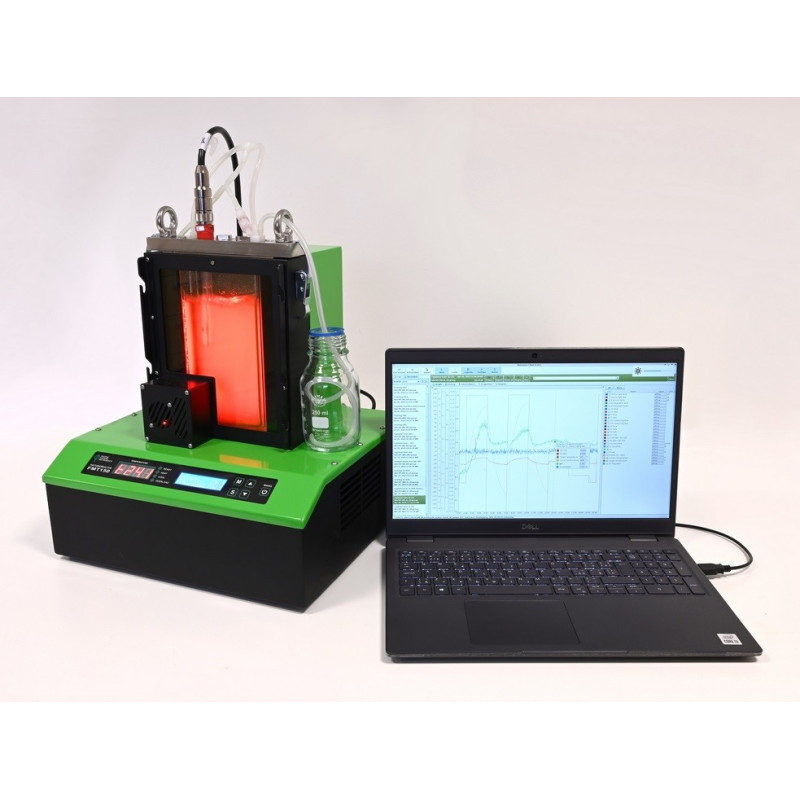

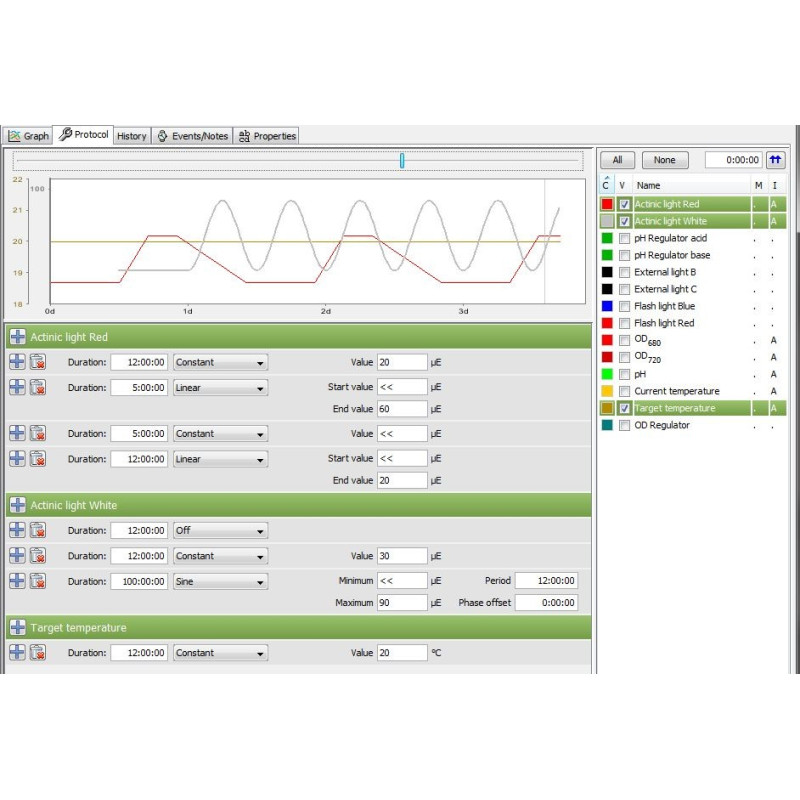

Software de controle de fotobiorreator

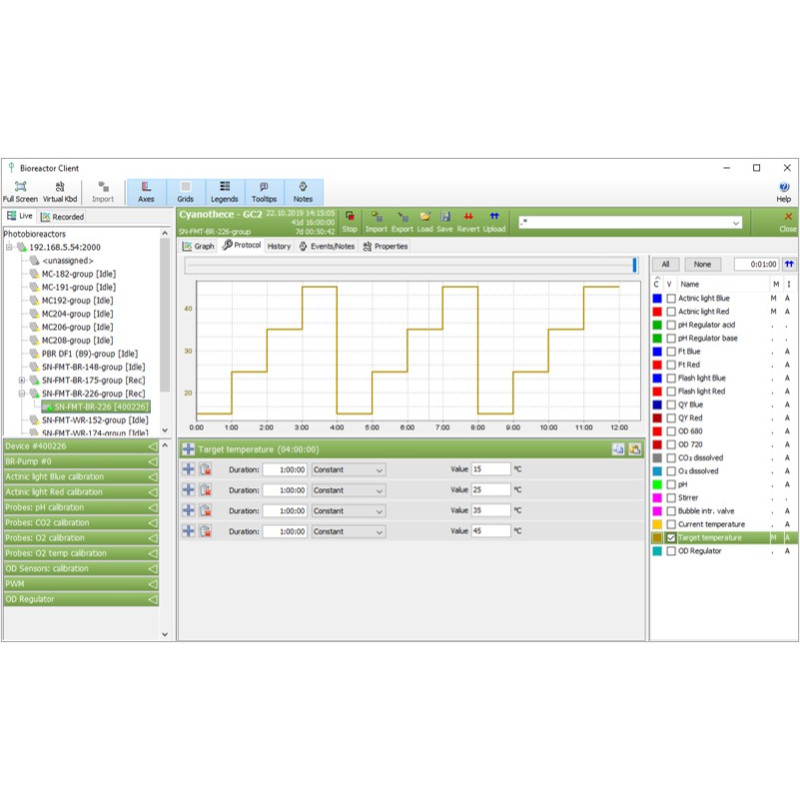

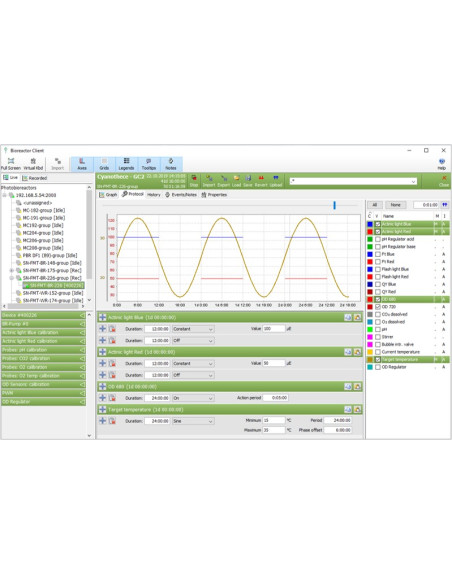

Todo o sistema de fotobiorreator FMT 150 e todas as suas funções de cultura e monitoramento e acessórios podem ser controlados através do software de controle do fotobiorreator. O software de controle fornece uma interface intuitiva e dinâmica para monitoramento e visualização online de todos os dados medidos, bem como a criação de protocolos definidos pelo usuário. Para obter mais detalhes, consulte nosso website sobre software de controle de fotobiorreator.
