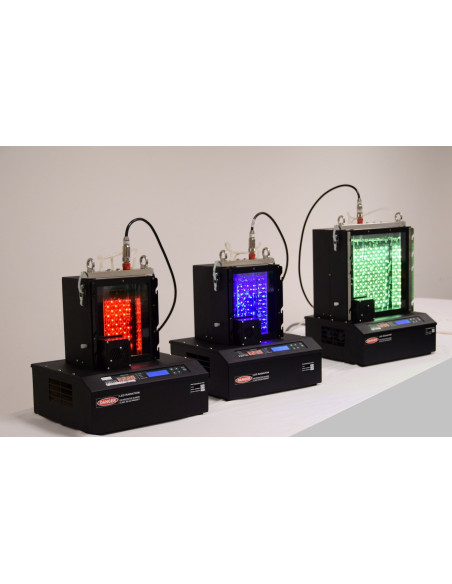

FMT-150 Fotobiorreactor de sobremesa para Cultivo de Microrganismos

PSI

Nuevo

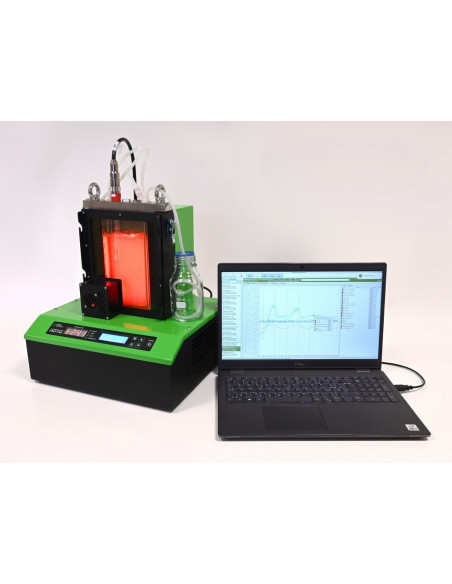

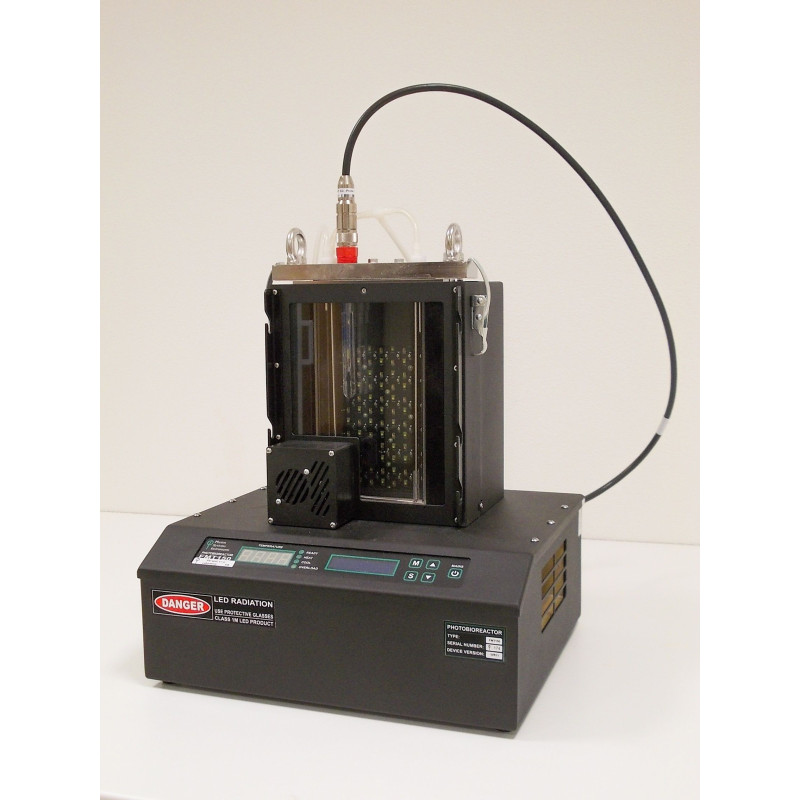

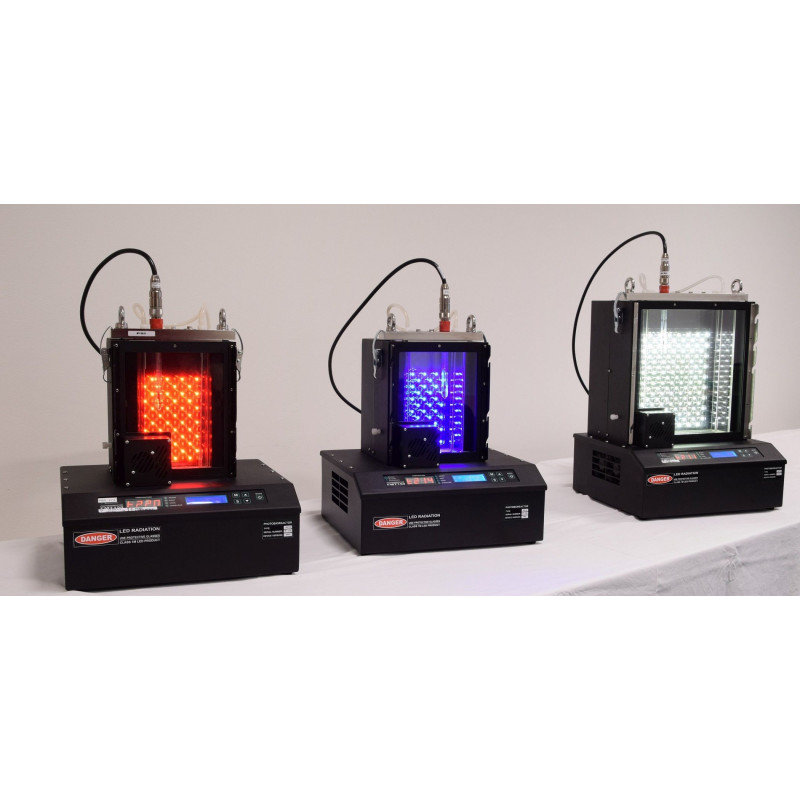

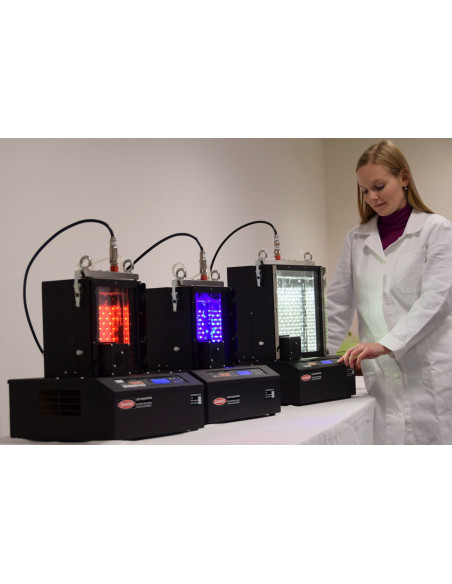

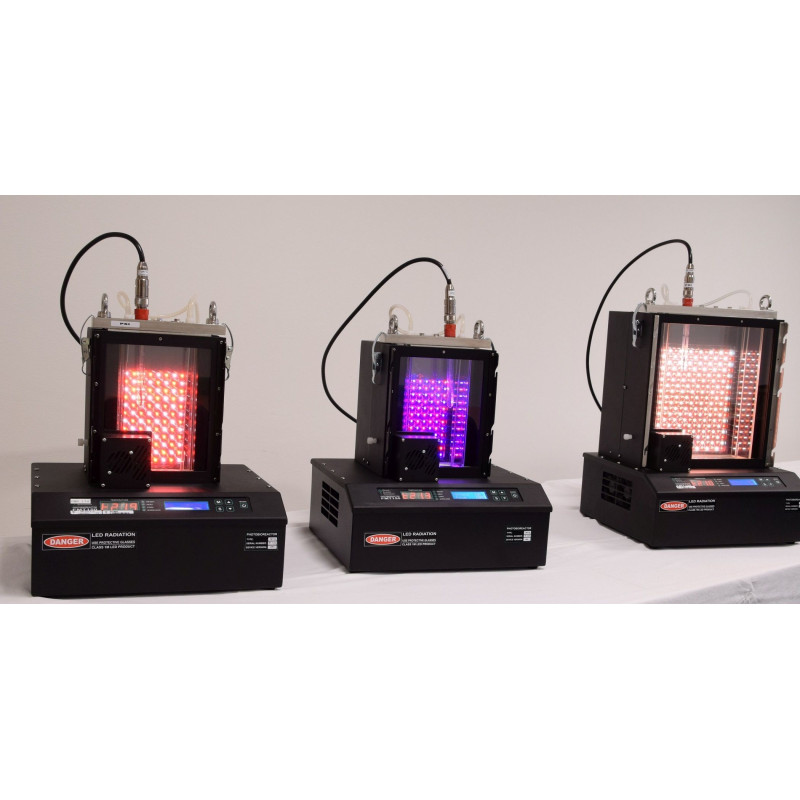

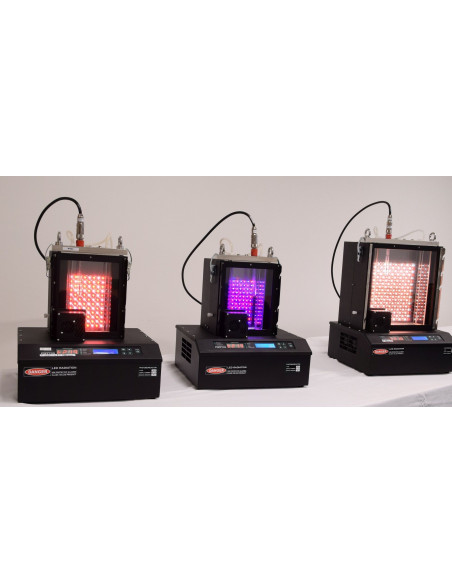

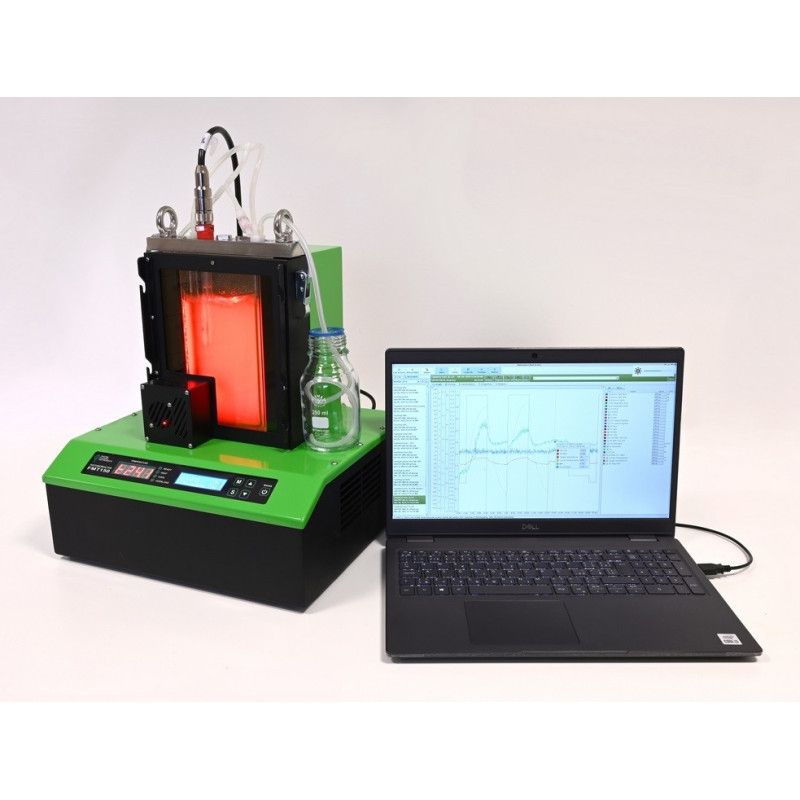

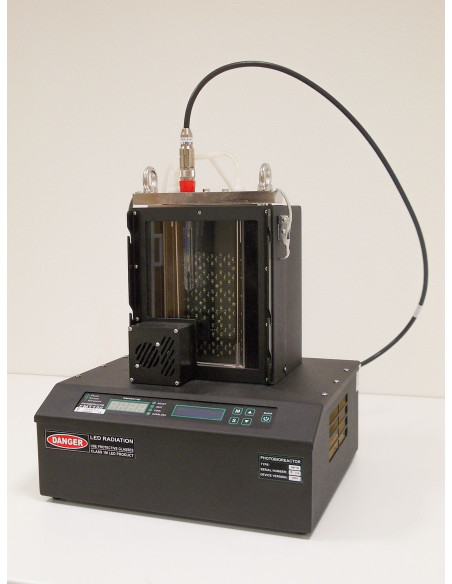

Los fotobiorreactores FMT 150 cuentan con una combinación de cultivador de mesa y dispositivo de monitoreo controlado por computadora.
La línea de productos comprende tres instrumentos que se diferencian en la capacidad del recipiente de cultivo: 400 ml, 1 y 3 l.
Todos los modelos de fotobiorreactor pueden suministrarse con una serie de accesorios útiles que facilitan el cumplimiento de una amplia gama de condiciones experimentales especiales.

Instrumento para: Fotobiorreactores
Función: Cultivo de Microorganismos

Cultivo de microorganismos fotoautótrofos y heterótrofos
Recipiente de cultivo plano con recorrido luminoso corto para una iluminación óptima
Panel LED bicolor estándar, opcionalmente hasta 4 colores de iluminación
Control muy preciso de las condiciones de cultivo (iluminación, temperatura, aireación, etc.)
Monitoreo de densidad óptica (OD 680, OD 720) y fluorescencia de clorofila-a
Estrategias de cultivo variables (batch, pH-stat, turbidostático, anaeróbico, etc.)
Diseño compacto, fácil manejo
Control de software en línea

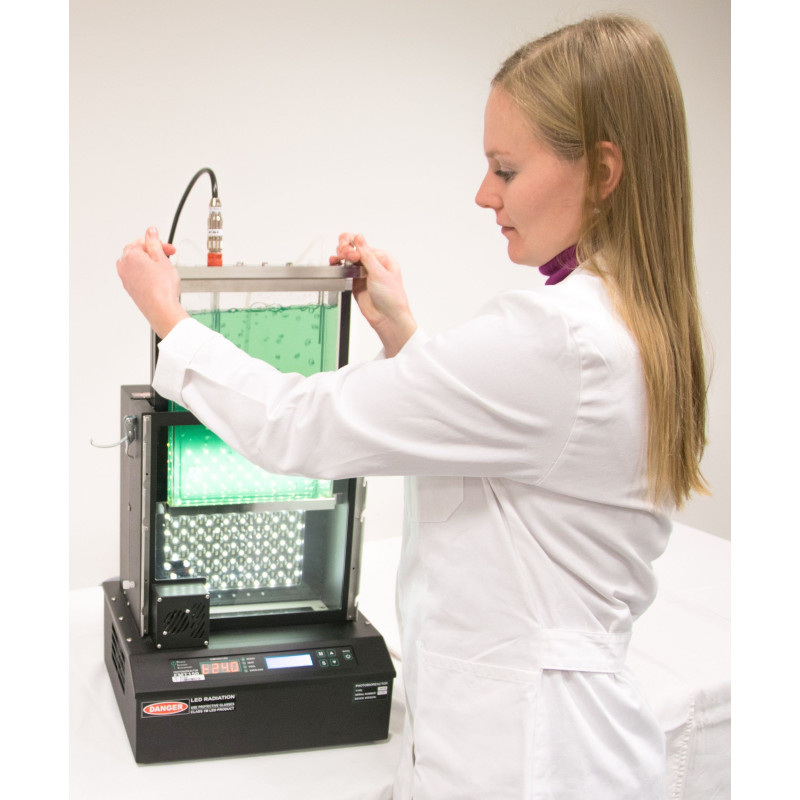

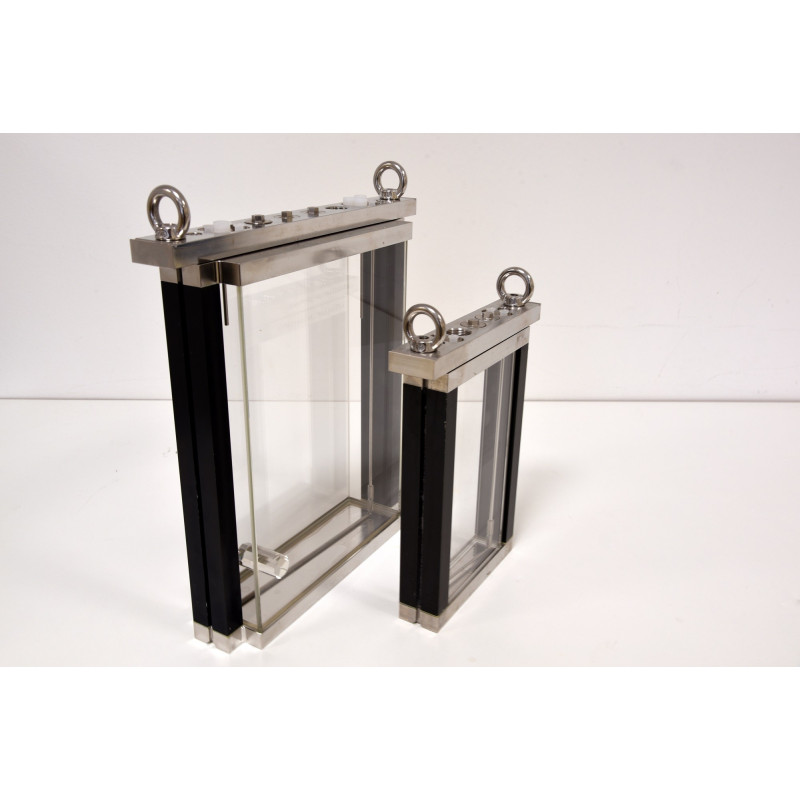

Recipiente de cultivo

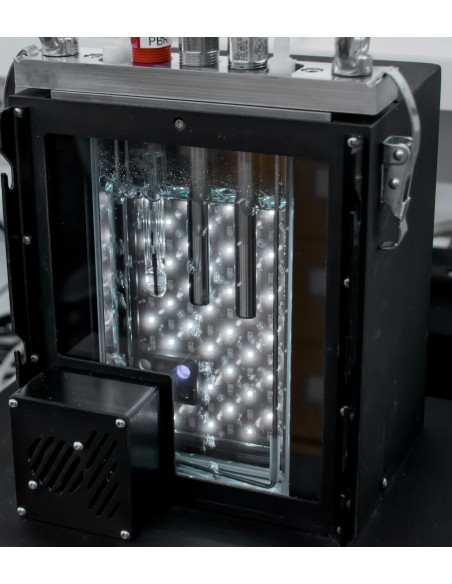

Recipiente de cultivo de vidrio plano y rectangular. La trayectoria de luz corta garantiza una irradiancia óptima (24 mm (FMT 150/400), 61 mm (FMT 150/1000 y FMT 150/3000).
Diferentes tamaños: 400 ml, 1 l, 3 l.
Fondo y tapa de acero inoxidable. 3 puertos grandes para sensores, 4 conectores Luer pequeños para tubos (Ø 6/3 mm) (FMT 150/400 y FMT 150/1000); 4 puertos grandes para sensores, 8 conectores Luer pequeños para tubos (Ø 6/3 mm) (FMT 150/3000)

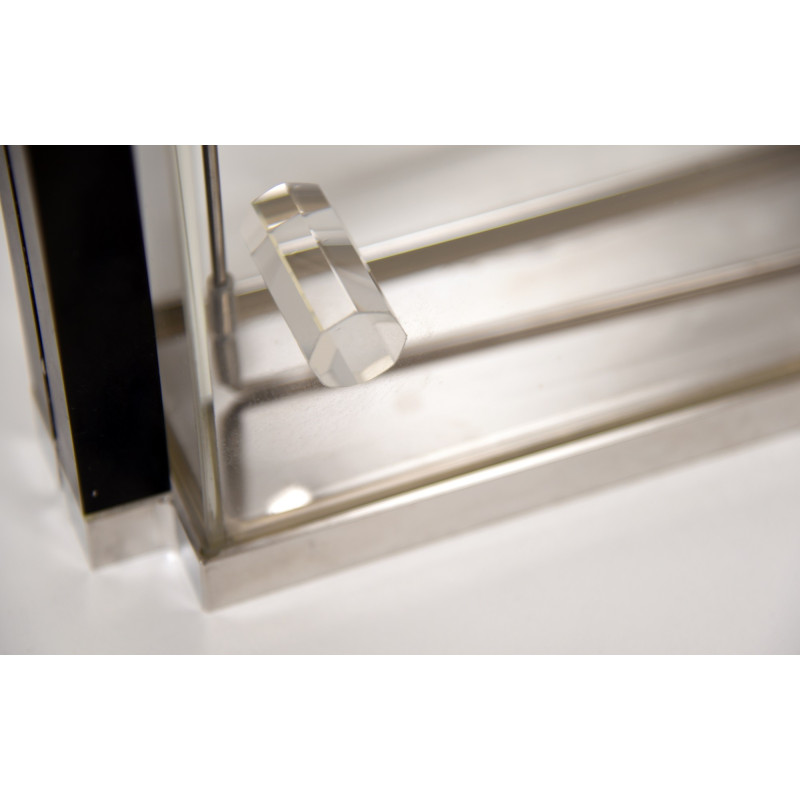

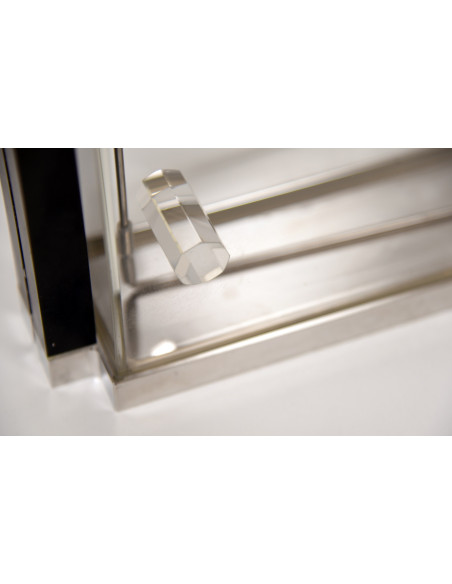

Trayectoria óptica idéntica de 24 mm independientemente del grosor del vaso debido al prisma óptico incorporado que reduce el camino óptico en los vasos más grandes.
Tubo en U de aireación integrado de acero inoxidable con orificios de aireación (Ø 0,7 mm) + conexión de silicona.
Tapas de la sonda: tapones de acero inoxidable que permiten cerrar la abertura de la sonda no utilizada en la tapa de la cubeta del fotobiorreactor.
Humidificador para humedecer el aire de burbujeo para evitar un aumento de la evaporación del medio del cultivo.
Recipiente mejorado hecho de latón niquelado cubierto con una capa de cerámica que mejora la convección de calor (opcional).

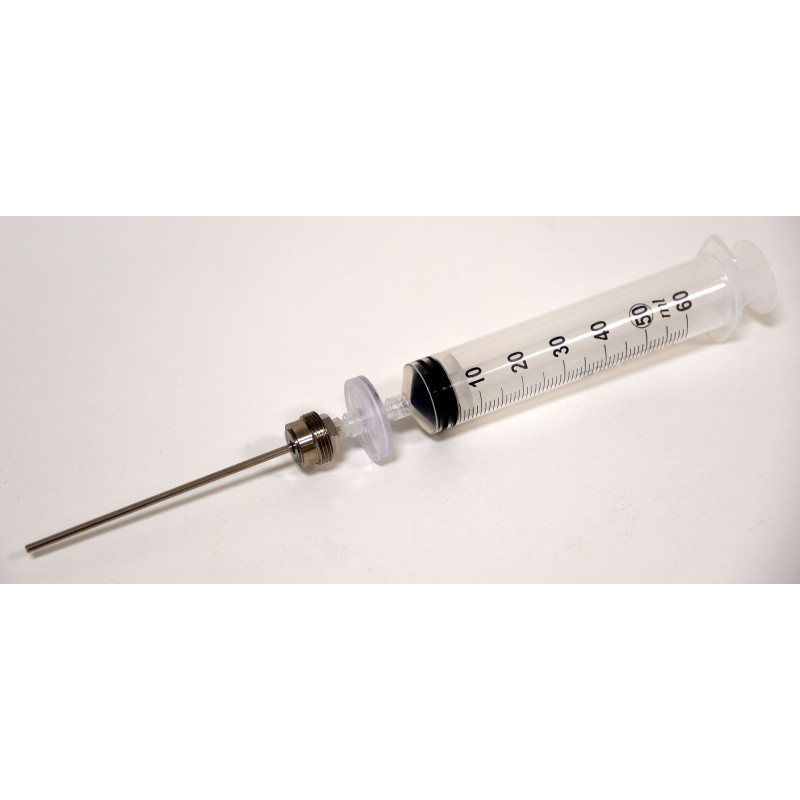

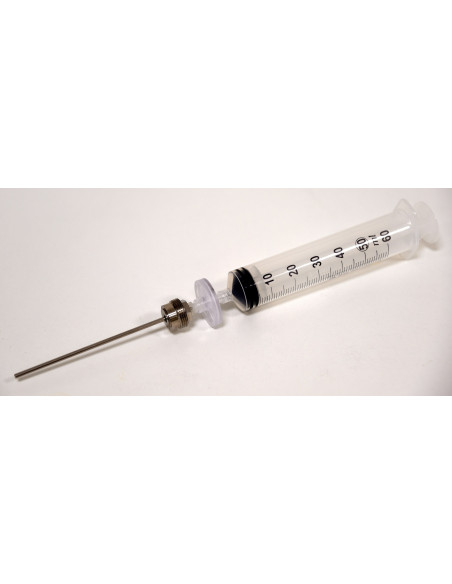

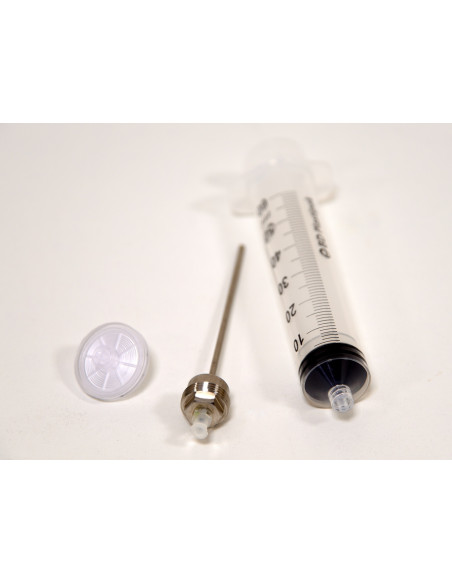

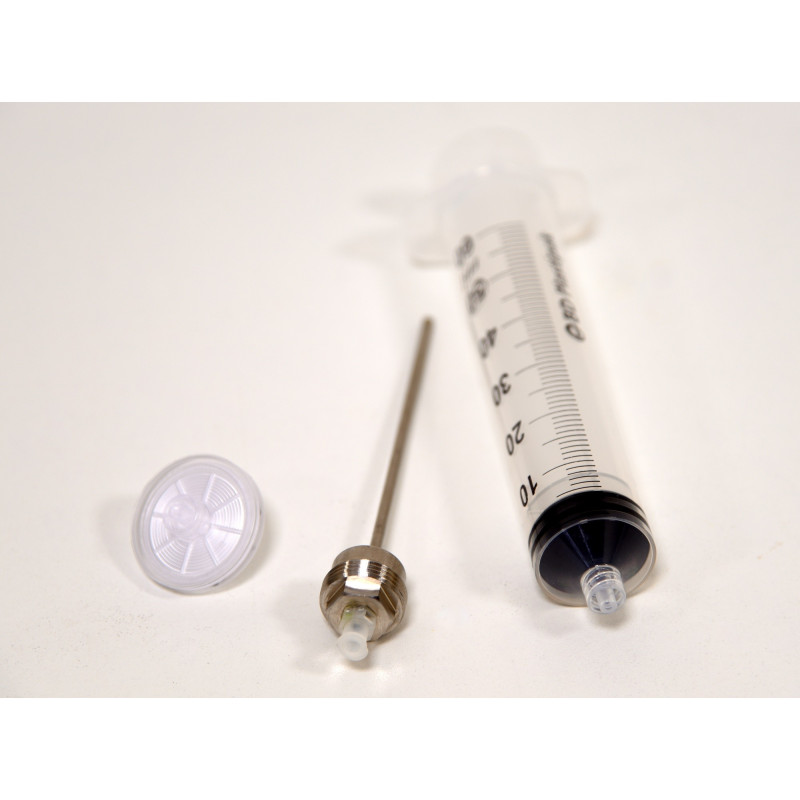

Inserto de pipeteo al conector superior: un puerto de entrada adicional colocado en el puerto del sensor (opcional).
Diseño esterilizable en autoclave.

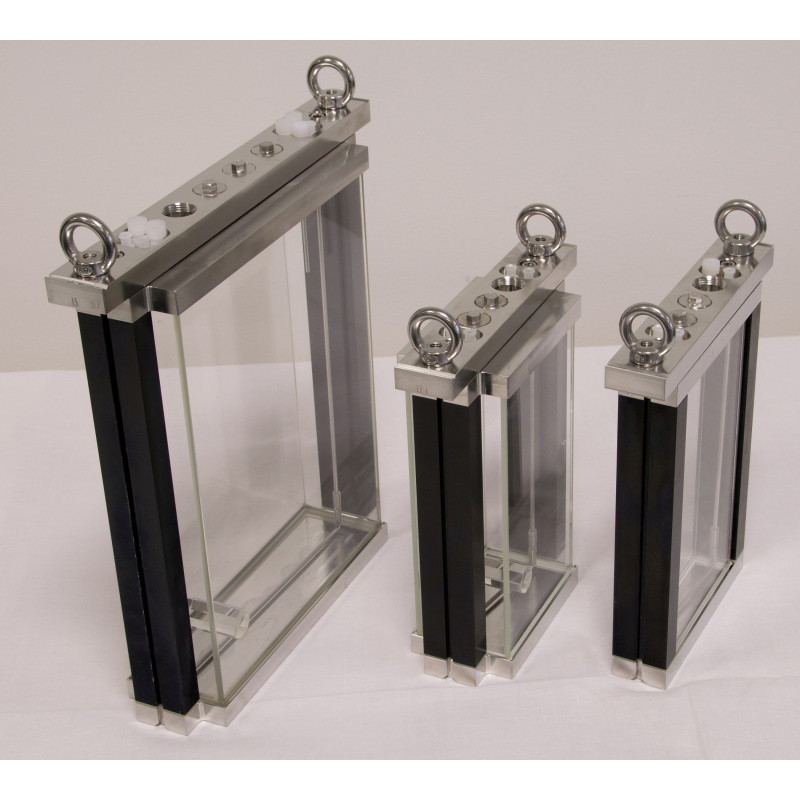

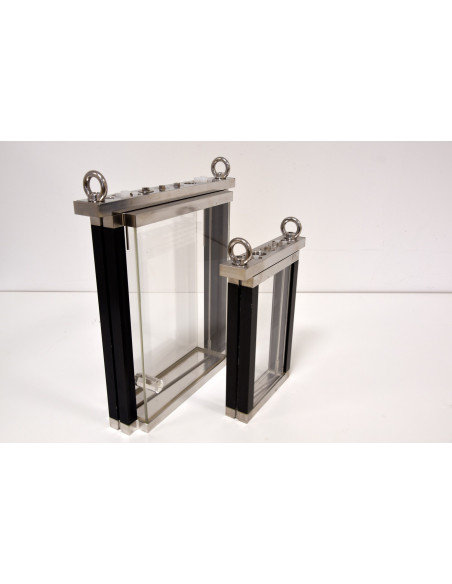

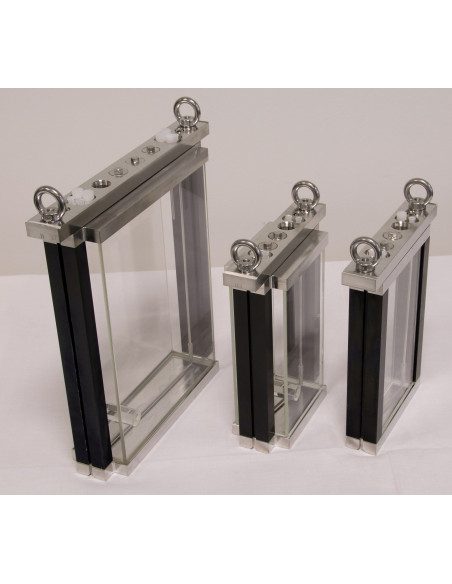

Recipientes de cultivo - 400 ml y 3 l Recipientes de cultivo - 400 ml y 3 l Prisma óptico Prisma óptico Inserto para pipeteo Inserto para pipeteo

Termorregulación

Rango de temperatura (temperatura ambiente alrededor de 23 ° C): 5-75 ° C (FMT 150/400); 10 - 75 ° C (FMT 150/1000 y FMT 150/3000).
Elemento Peltier de 200 W (FMT 150/400 y FMT 150/1000); Peltier de 400 W (FMT 150/3000).


Iluminación

Tecnología LED.

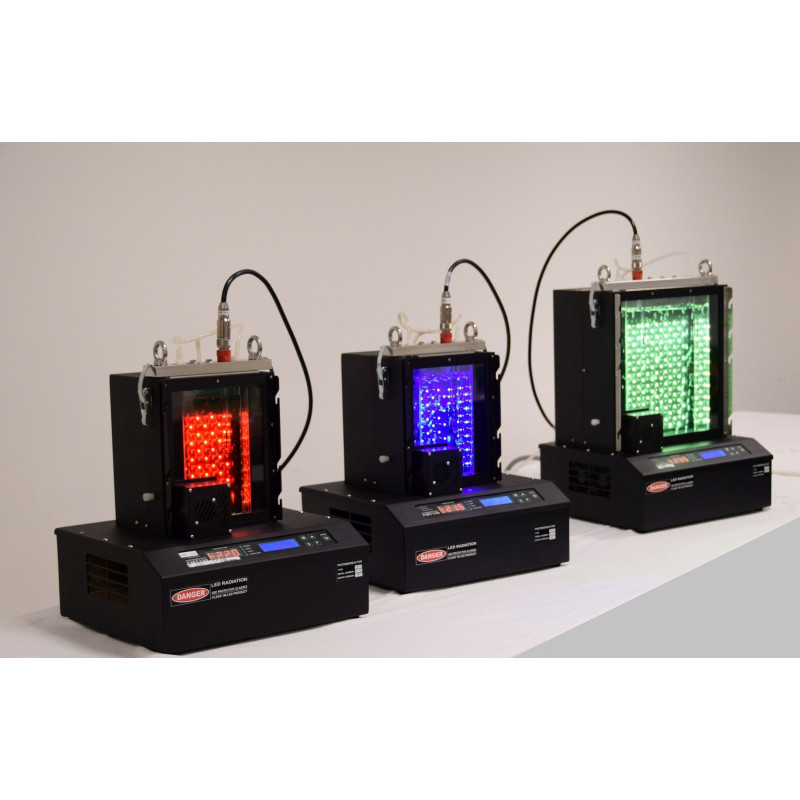

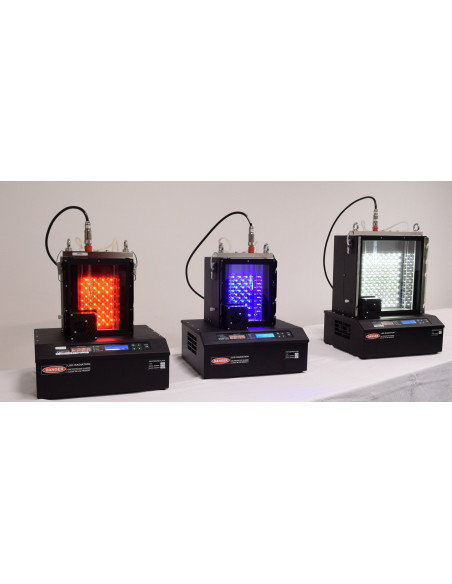

Panel de luz bicolor con canales controlables por separado.
Frío blanco-rojo o rojo-azul. Otra combinación de colores bajo pedido.
Intensidad de iluminación total hasta 1.500 µmol. m-2. s-1 (opcionalmente hasta 3.000 µmol. m-2. s-1 con Light Upgrade).
Trayectoria de luz: 24 mm (FMT 150/400), 61 mm (FMT 150/1000 y FMT 150/3000).
La iluminación se puede ajustar de forma independiente para el color de la luz en intensidad, sincronización y modulación.
Condiciones de luz constante o la alternancia de varios ciclos de luz y oscuridad.
La duración de los ciclos individuales: desde segundos hasta días.
El modo de los ciclos de luz: constante, aumento o disminución lineal, modo sinusoide para imitación simple de ritmos diurnos. Además, el script java está incorporado en el software de control del fotobiorreactor (versión avanzada opcional) para la creación de protocolos de luz avanzados (por ejemplo, ajuste automático de la intensidad de la luz en función de la concentración real de biomasa).
El panel de luz externa adicional (opcional) para aumentar la intensidad de la iluminación y la homogeneidad en la columna de agua. Además, el panel puede proporcionar otros dos colores de luz de cultivo que se pueden controlar por separado. El panel de luz externa se ofrece en tres versiones: color único (E-1), color único con LED IR adicionales (E-2) y bicolor (E-3). NOTA: El panel de luz externa no se puede utilizar simultáneamente con el agitador magnético.
Gafas protectoras adicionales: Gafas de seguridad contra radiación que protegen contra la radiación LED excesiva, equipadas con cubierta lateral y filtros protectores. Se proporciona un par de gafas con el dispositivo de forma gratuita.

NOTA: Las longitudes de onda en nanómetros muestran valores máximos ilustrativos de los picos, pero la cobertura espectral es más amplia para cada color. Los valores pico máximos pueden diferir ligeramente.

Sistema de aireación

El sistema de aireación proporciona mezcla y también suministro de aire / CO2 a los cultivos.
Tubo en U de acero inoxidable integrado con orificios de aireación (Ø 0,7 mm) + conexión de silicona.
La fuente de aire: Bomba de aireación complementada con una válvula, que interrumpe el burbujeo antes de las mediciones de OD y fluorescencia para evitar cualquier interferencia de burbujas con las mediciones y permitir lecturas más precisas.

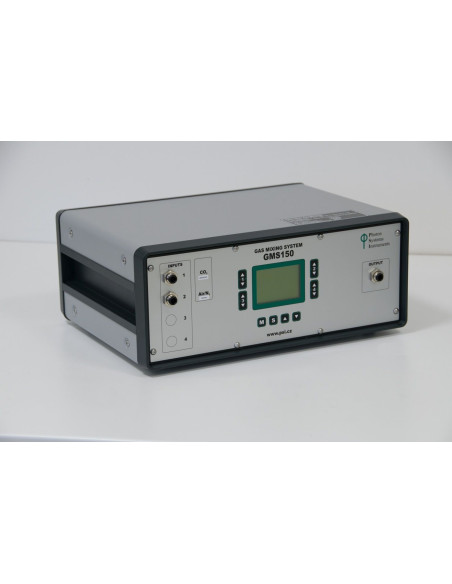

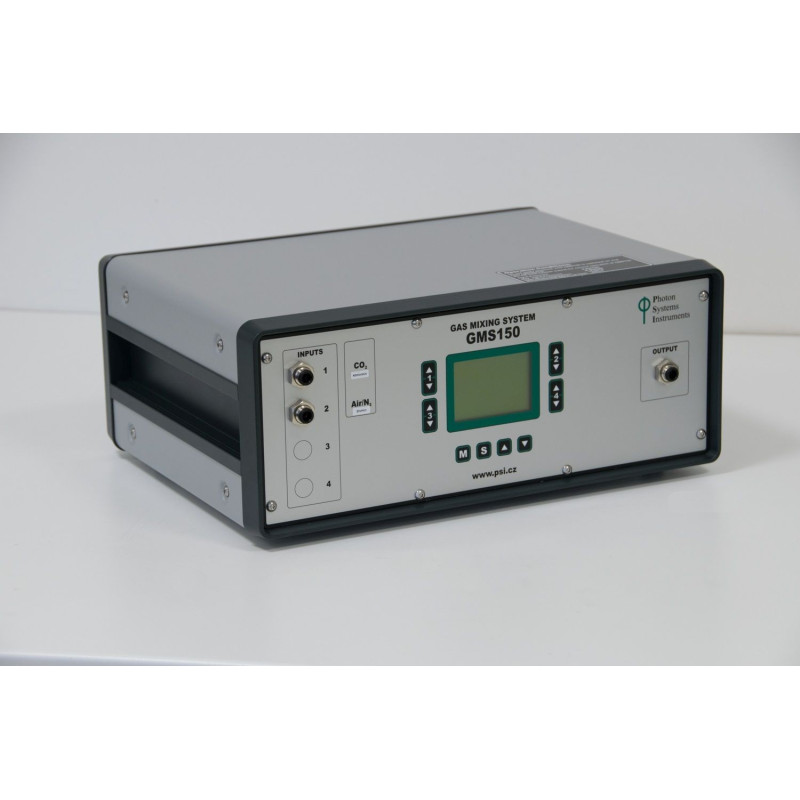

Opcionalmente, el fotobiorreactor FMT 150 se puede conectar al sistema de mezcla de gases GMS 150 que proporciona una concentración y un caudal precisos de los gases necesarios.

Mezclar

Mezclar por aireación (consulte Sistema de aireación para obtener más información) o por un agitador magnético (opcional).
Se ofrecen dos versiones del agitador magnético (V-200 para FMT 150/400, FMT 150/1000 y V-230 para FMT 150/3000).
El agitador magnético con barra magnética recubierta de teflón de 35 mm de largo (Ø 6 mm) está diseñado para FMT 150/400 y FMT 150/1000, mientras que para FMT 150/3000 se utiliza una barra magnética de 60 mm de largo (Ø 10 mm). La barra magnética se coloca en un plano vertical del panel de vidrio frontal dentro del Fotobiorreactor y su velocidad de rotación es ajustable aproximadamente de 60 a 600 rpm (10 - 100%).
El uso de un agitador magnético es esencial cuando no se puede aplicar la agitación por gas, p. Ej. cuando se mide la evolución de oxígeno fotosintético o la absorción de oxígeno respiratorio o cuando el cultivo se hace crecer anaeróbicamente sin suministro de gas. También se puede utilizar para reducir la sedimentación y aglutinación de las células, además de la agitación por burbujeo de gas. Se recomienda encarecidamente con el uso de sondas de O2 y CO2 basadas en electrodos tipo Clark.
NOTA: El agitador magnético no se puede usar simultáneamente con el panel de luz externa y con la bomba PWM.

Monitoreo de fluorescencia

Turbidímetro integrado (OD 680 y 720 nm) con fluorómetro de doble modulación (luces de excitación azul y roja) para monitoreo automático.
La trayectoria óptica de la medición de la fluorescencia OD y Chl-a: 24 mm.
La medición de DO se corrige por temperatura.
La DO 720 mide la dispersión de la luz en las partículas y puede servir como un indicador del crecimiento de la biomasa, mientras que la DO 680 está relacionada con la absorción de clorofila y puede usarse para estimar la concentración de clorofila.
La medición de fluorescencia de Chl-a se puede utilizar para una evaluación aproximada del estado fisiológico de la biomasa. Parámetros determinados: F0, FT, FM, F’M, (F’M - FT / F’M).
El software de control del fotobiorreactor (opcional) permite la visualización remota en línea de los datos registrados en tiempo real. Además, el software permite ajustar los datos de DO con las diversas funciones de regresión para facilitar la evaluación de la tasa de crecimiento real.

Sensores

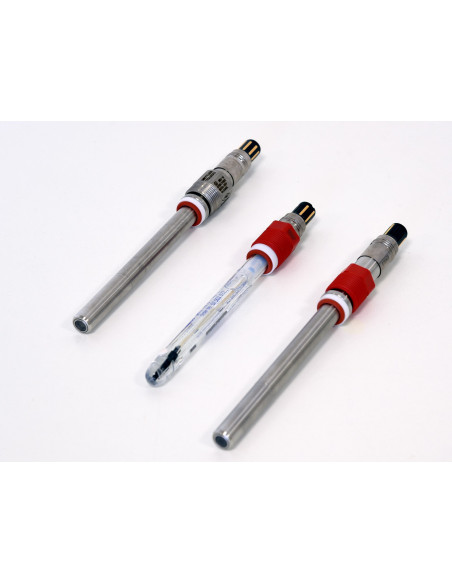

El módulo de pH / temperatura incluye el módulo electrónico, el sensor de membrana combinado y el cable. Sensor de pH analógico InPro 3253SG / 120 / PT1000 producido por Mettler Toledo.
Módulo de O2 (opcional) para medir la concentración de O2 disuelto (incluye módulo electrónico, sensor de membrana y cable). Sensor analógico de O2 InPro 6800/12/120 producido por Mettler Toledo.
Módulo de CO2 (opcional) para determinar la concentración de dióxido de carbono disuelto en el medio (incluye módulo electrónico, sensor de membrana y cables). Sensor de CO2 analógico InPro 5000/12/120 producido por Mettler Toledo.

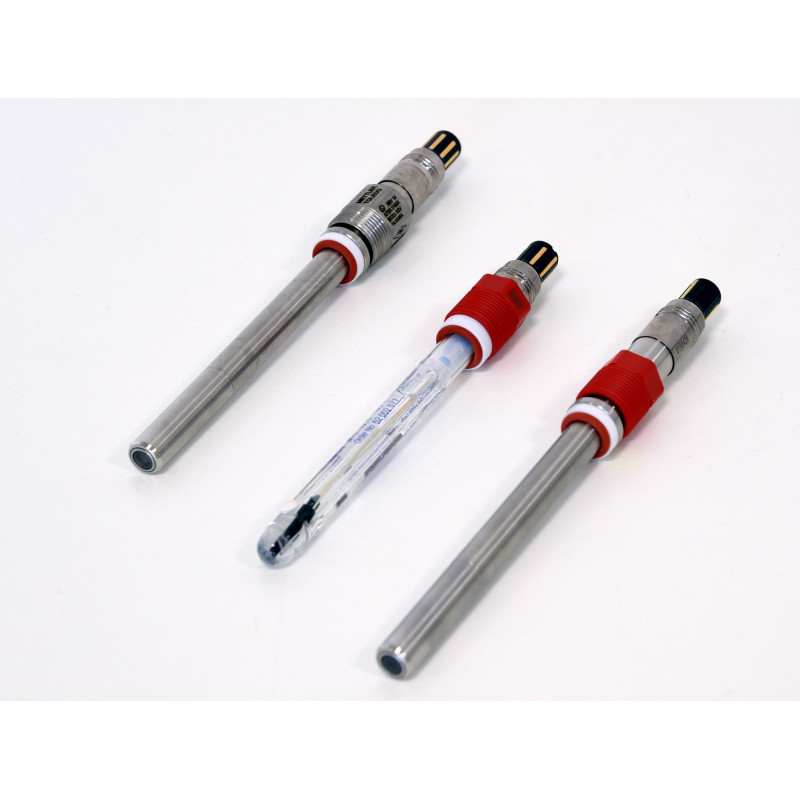

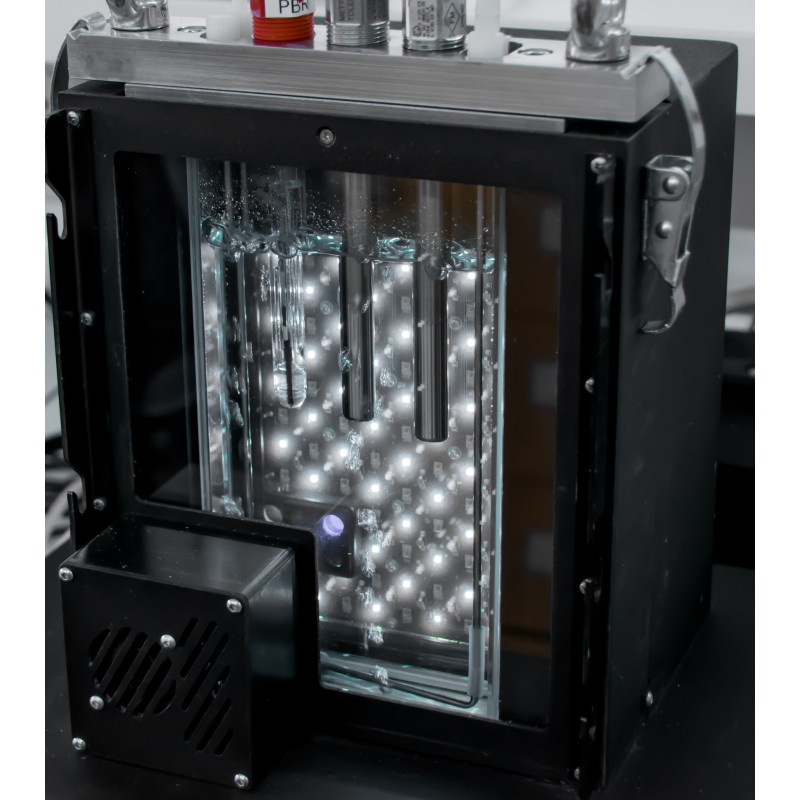

Sensores de membrana de pH, O <sub> 2 </sub> y CO <sub> 2 </sub> Sensores de membrana de pH, O2 y CO2 Sensores en PBR Sensores en PBR

Estrategias de cultivo

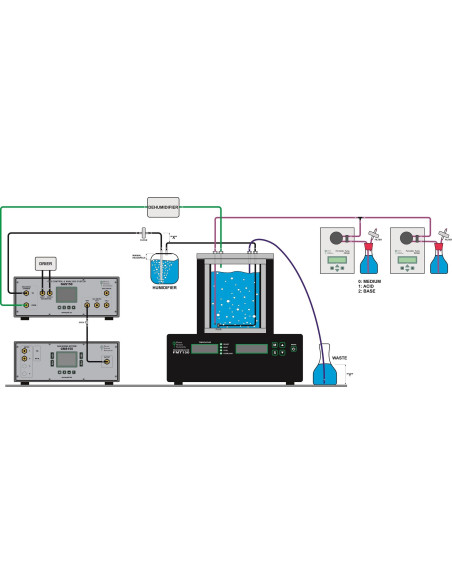

El uso altamente flexible del sistema PBS se permite mediante la conexión y el control de varias bombas adicionales. Dicho diseño permite utilizar cualquiera de los parámetros medidos (DO, pH, dCO2 o dO2, etc.) como regulador de control para operar el sistema en régimen automático.
Se pueden conectar hasta 8 bombas peristálticas PP 600 (opcional) y dos bombas de diafragma PWM (opcional) al fotobiorreactor FMT 150 para el suministro de diferentes nutrientes, medios, catalizadores, inhibidores, tóxicos, base o ácido, organismos, etc.
Cultivo por lotes
Cultivo semicontinuo
Cultivo turbidostático
Cultivo quimiostático
Cultivo anaeróbico
Módulo turbidostato (opcional): mantiene una concentración celular preestablecida (determinada a través de OD 680 o OD 720) en un volumen de biomasa constante. La concentración celular preestablecida puede ser constante, fluctuar en varios rangos o cambiar dinámicamente. El módulo incluye una bomba peristáltica PP 600 y un software de control de apoyo.
Módulo de quimiostato (opcional): en el modo de quimiostato, el valor de pH del medio de cultivo se ajusta continuamente mediante la adición de ácido o base al recipiente de cultivo para mantener el nivel de pH en un nivel definido. El módulo incluye dos bombas peristálticas PP 600 y software de control de apoyo. Una bomba sirve para agregar ácido, la segunda bomba agrega base.
Módulo pH-Stat / Turbidostat (opcional): El módulo permite el cultivo turbidostático o el cultivo en modo pH-stat regulado mediante una adición controlada de CO2 gaseoso. El módulo incluye una bomba peristáltica PP 600 con una válvula de gas y software de control de apoyo. El contenedor de CO2 no está incluido.

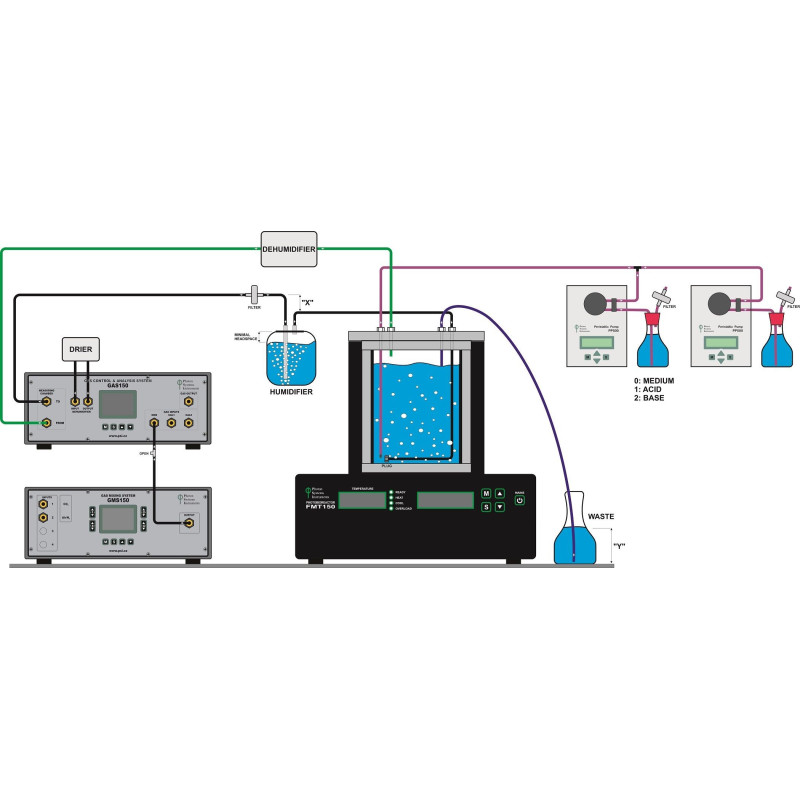

Cultivo de pH-Stat a través del sistema de mezcla de gases GMS 150 (opcional): el software de control de fotobiorreactor para GMS 150 (avanzado, opcional) permite crear un script Java que mantendrá el pH del medio de cultivo en un nivel definido mediante una adición de CO2 gaseoso regulada .
Cultivo anaeróbico mediante tapa hermética al gas y burbujeo de N2.

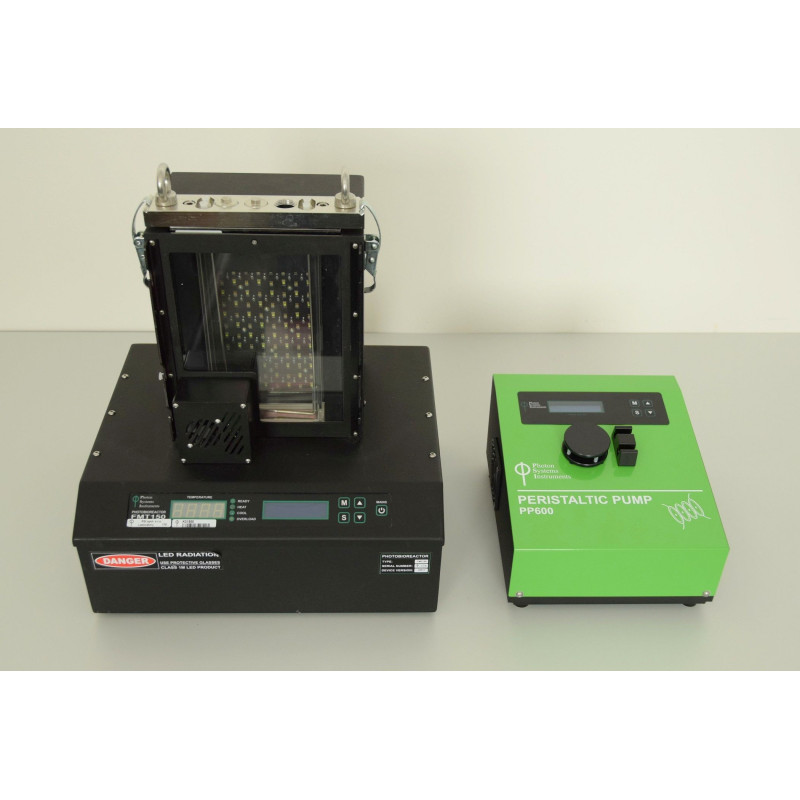

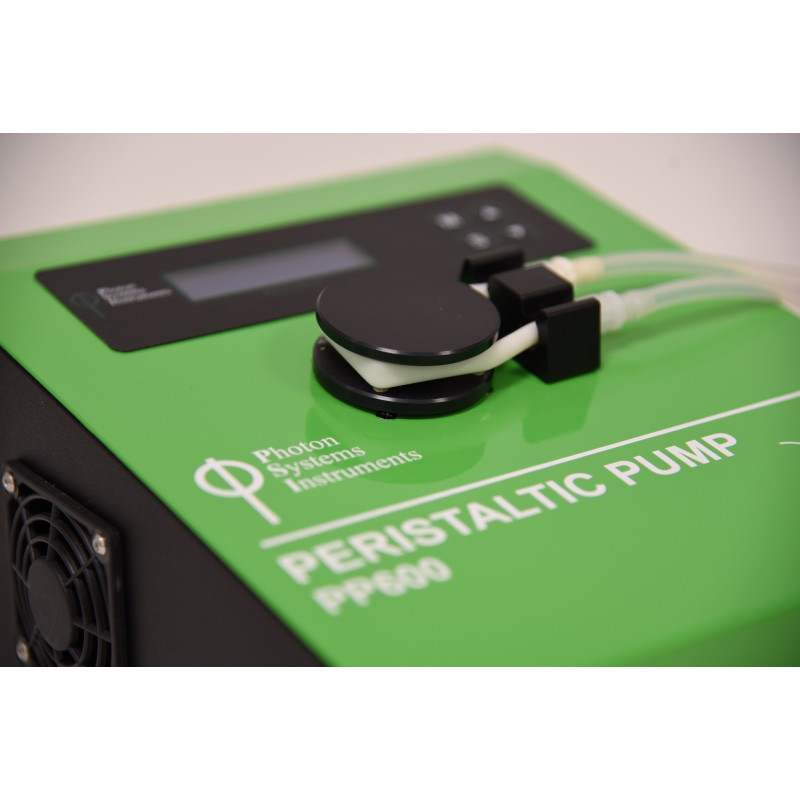

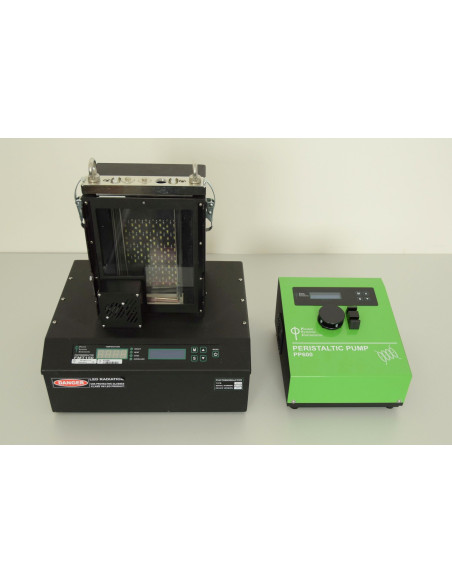

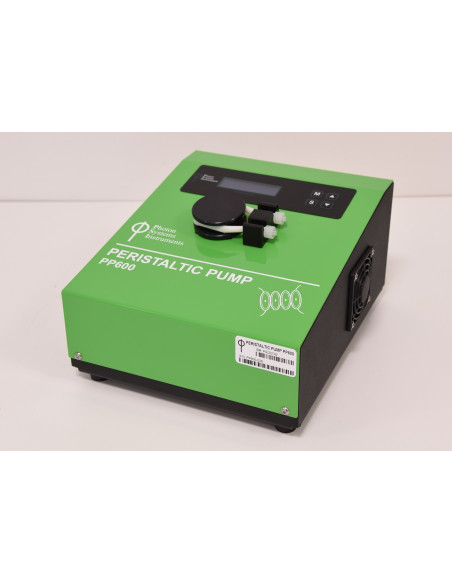

La bomba peristáltica 600 se utiliza para el bombeo preciso y homogéneo de una variedad de fluidos. El suministro de líquido se produce con un mínimo de escarpado, por lo que el daño potencial al material biológico es marginal. El caudal de la bomba está comprendido entre 0,2 y 50 ml / min. La velocidad de rotación y, por lo tanto, de bombeo se puede controlar manualmente a través de la pantalla de la bomba o mediante una PC a través de la interfaz USB.
Bomba PWM (para gas o líquido según la membrana utilizada): la bomba PWM se puede utilizar para bombear líquido o gas a la cubeta de cultivo; se puede regular dentro de un rango del 1 al 100% de la producción total. La bomba tiene diversos usos: (1) burbujeo de aire controlado en el recipiente de cultivo; (2) Entrada de un solo gas en el recipiente; (3) Cuando se conecta a la entrada y salida del recipiente, se puede utilizar para mezclar en suspensión (burbujeo) en condiciones anaeróbicas. NOTA: La bomba PWM no se puede usar simultáneamente con el Agitador magnético.

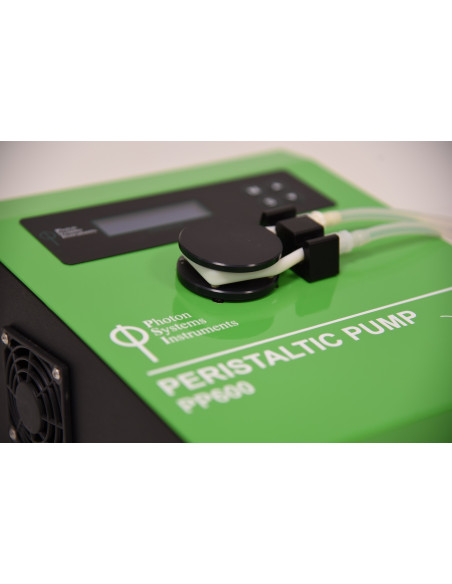

PP 600PP 600PP 600 - detallePP 600 - detalle

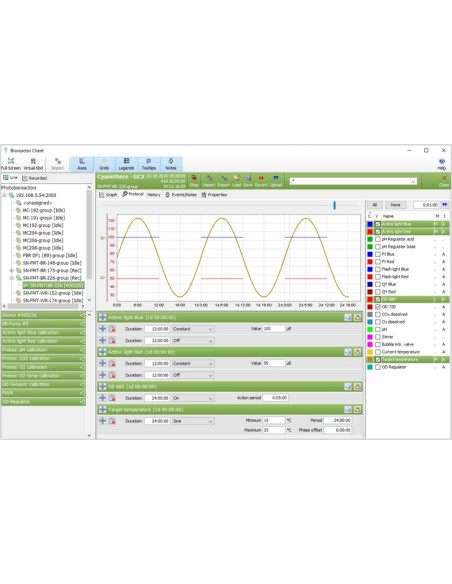

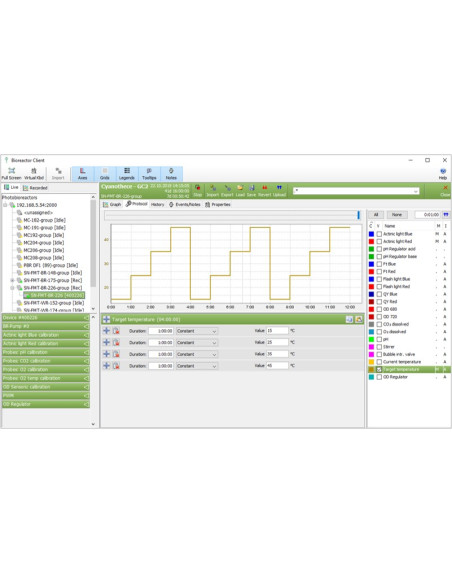

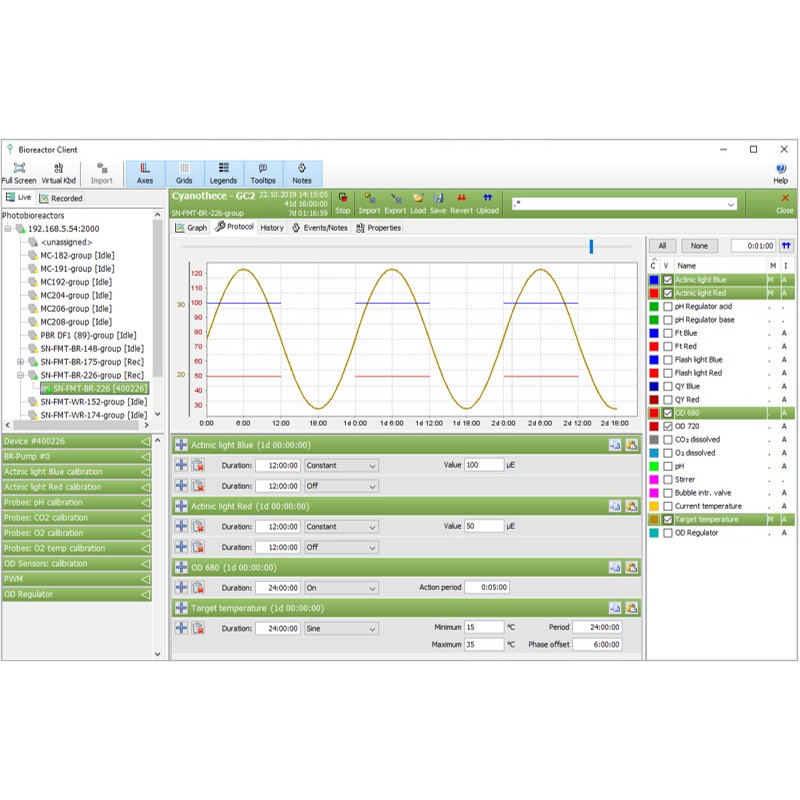

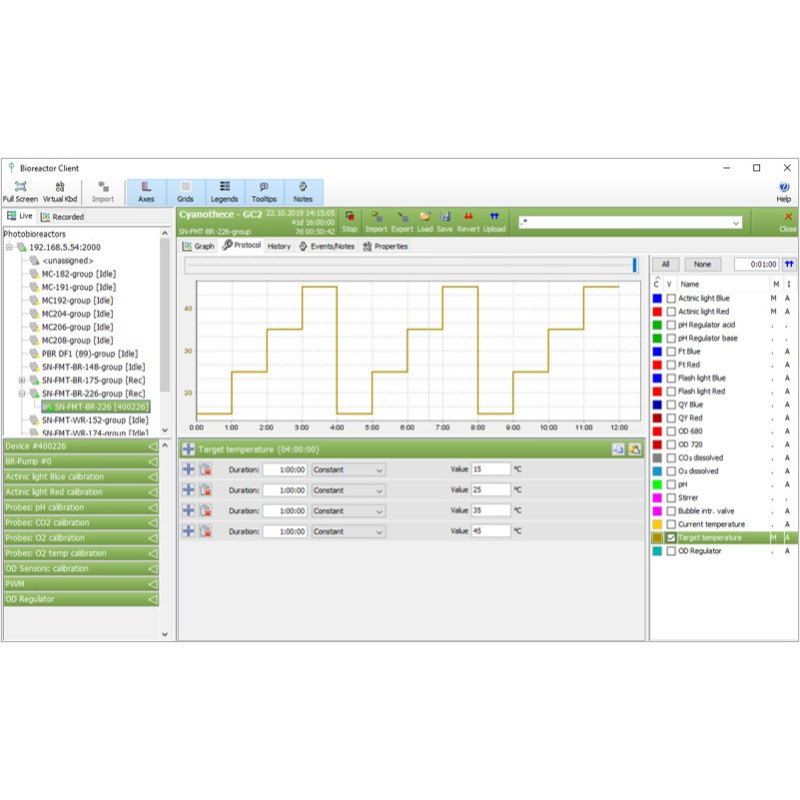

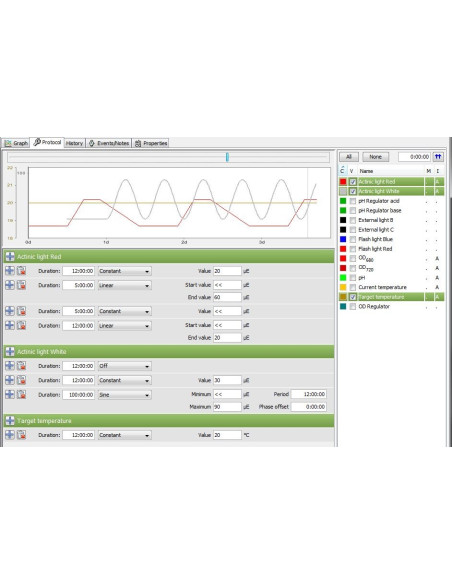

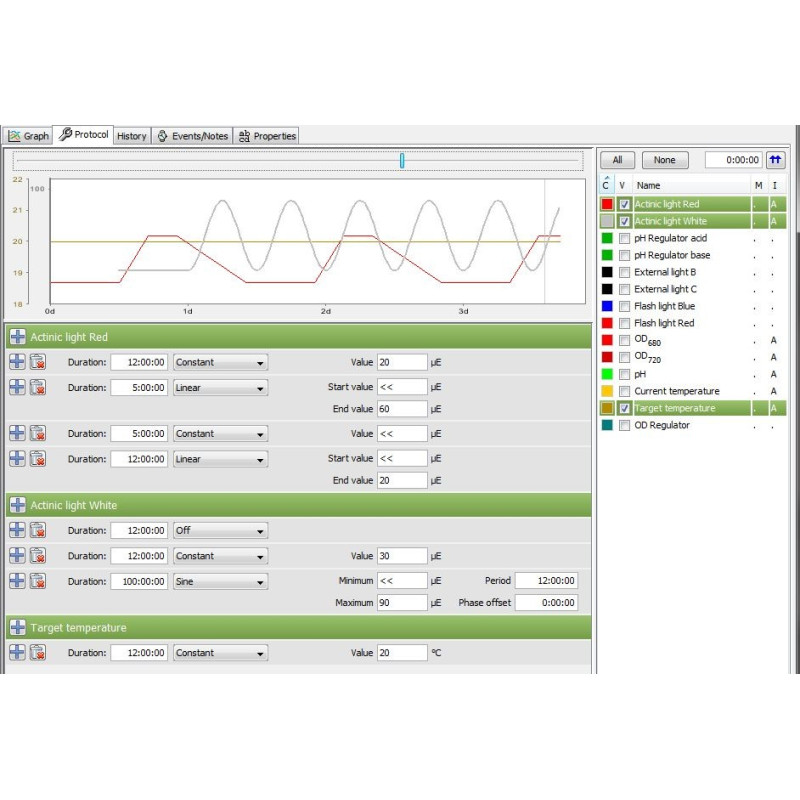

Software de control del fotobiorreactor

Todo el sistema Photobiorreactor FMT 150 y todas sus funciones y accesorios de cultivo y monitoreo se pueden controlar a través del software de control del fotobiorreactor. El software de control proporciona una interfaz intuitiva y dinámica para el monitoreo y visualización en línea de todos los datos medidos, así como la creación de protocolos definidos por el usuario. Para obtener más detalles, consulte nuestro sitio web sobre el software de control de fotobiorreactor.
