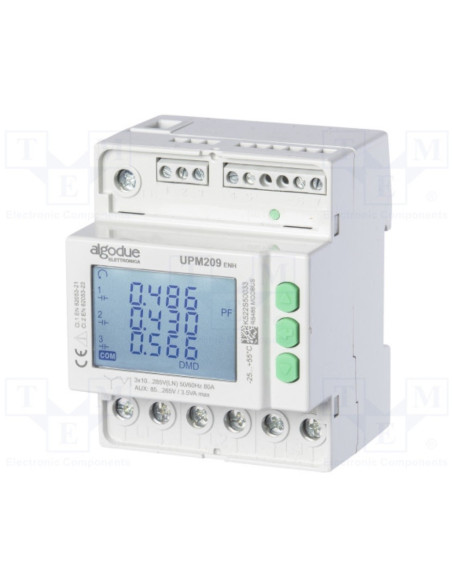

UPM209 Contador Trifásico Multifunción Analizador de Red (RS485 ou Ethernet)

Algodue

New

Auditoria energética:

Harmônicos, corrente CA, frequência, potência aparente, potência legível, potência reativa, tensão CA

  •      Monitoramento do sistema e controle de energia.
  •      Monitoramento da carga individual da máquina.
  •      Controle de potência máxima.
  •      Placas de distribuição, grupos geradores, centros de controle de motores, etc.
  •      Medição remota e alocação de custos.

O Sensor mede: Corrente Alternada
Energía: é alimentado pela rede AC
Classificação IP do Sensor IP20

- Versão compacta de 4 módulos DIN
- Medições bidirectamente bidirecionais de quatro quadrantes para todas as energias e poderes
- Parâmetros elétricos principais medidos e exibidos para uma análise de consumo rentável
- Versão para 1 ou 5A CT, para conexão direta até 6A ou 80A
- Possibilidade de conexão por PT
- Até 8 MB para gravação de dados (versão ENH)
- Possibilidade de gravar todos os contadores de energia (versão ENH)
- Até 24 parâmetros selecionáveis entre medições em tempo real para gravação MIN / AVG / MAX (versão ENH)
- Comunicação MODBUS RTU / ASCII pela porta RS485 ou comunicação MODBUS TCP pela porta Ethernet

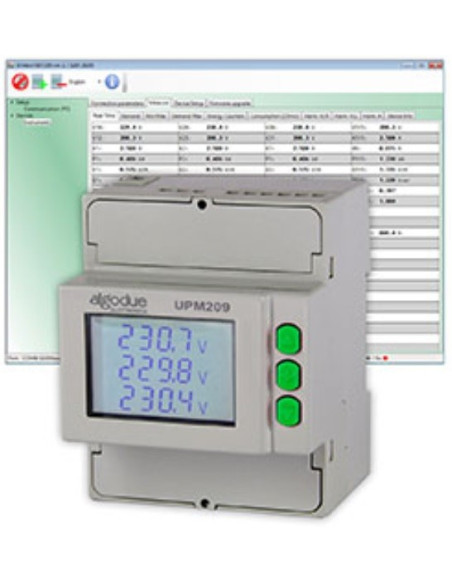

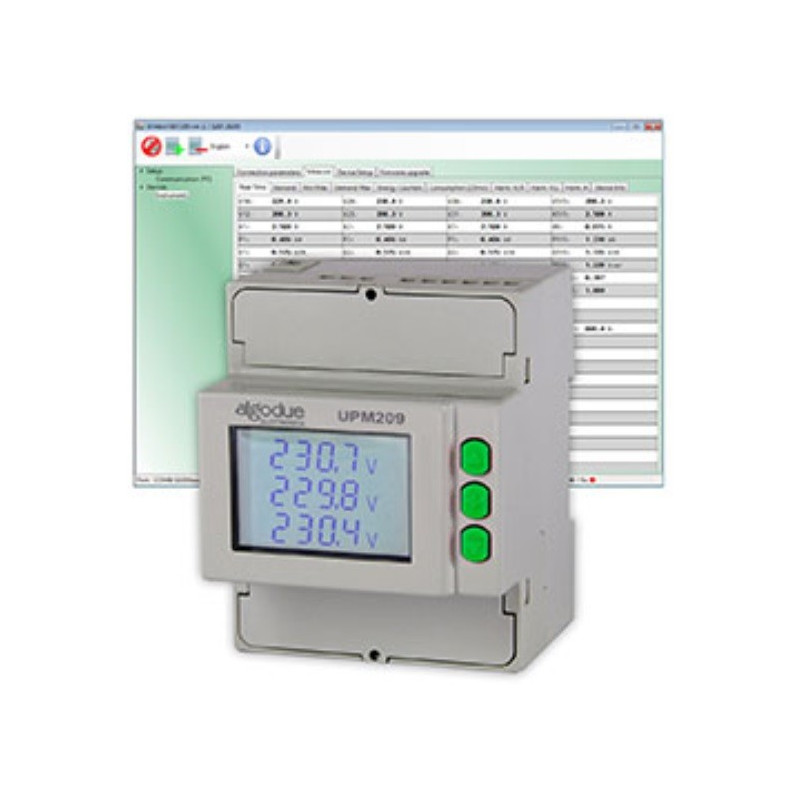

- Possibilidade de gerenciar o instrumento no modo remoto pelo software WintoolNET ou pela interface do servidor Web

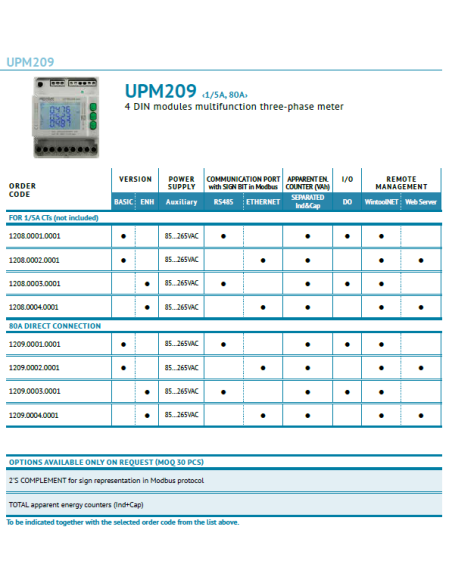

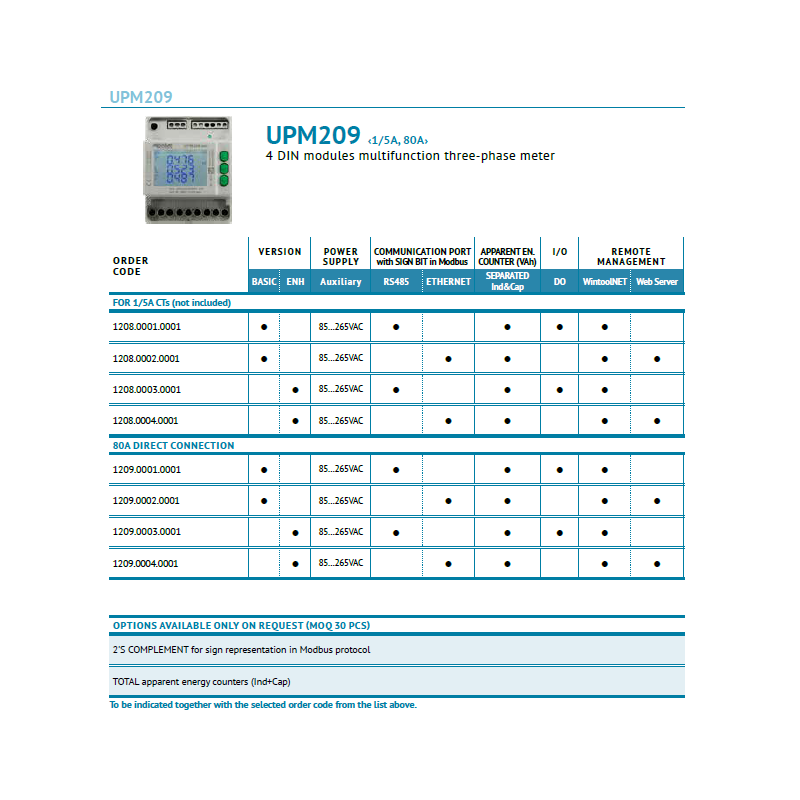

    Basic ENH
CURRENT INPUTS
(make one choice only)
For 1/5A CT
Direct connection up to 80A

AUXILIARY P

OWER SUPPLYx

85...265 VAC
INSTRUMENT REMOTE MANAGEMENT RS485 for MODBUS RTU/ASCII communication
Ethernet for HTTP, MODBUS TCP communication
INSTRUMENT REMOTE MANAGEMENT WintoolNET
Web server (only for instrument with Ethernet port)
SIGN REPRESENTATION IN MODBUS PROTOCOL
(make one choice only)
Sign bit
2’s complement
DIGITAL OUTPUT (only for instrument with RS485 port) For alarm events or pulse emissions
DMD VALUE CALCULATION MODE Fixed window
Fixed or Sliding window
MEMORY 1 MB
8 MB
RECORDINGS Active and reactive power AVG values
Real time params MIN/AVG/MAX values (up to 24 params programmable)
Energy counters
WIRING MODES Three phase, 4 wires, 3 currents (3.4.3)
Three phase, 3 wires, 2 currents (3.3.2)
Single phase (1ph)
THD & HARMONICS Voltage and current THD values
Voltage and current harmonics up to 15th
APPARENT ENERGY COUNTERS
(make one choice only)
Total counters
Separated Inductive&Capacitive counters

Legend
= standard
= optional

Fonte de energia
Gama de tensão: 85 ... 265 VAC, Cat II
Consumo máximo: instrumento com porta RS485: 1,6 VA - 1 W
Instrumento com porta Ethernet: 4.5 VA - 1.6 W
Frequência: 50/60 Hz

Entradas de tensão
Faixa de tensão: 3x10 / 17 ... 3x285 / 495 VAC, Cat III 300 V
Valor de tensão mínima para o cálculo FFT: 20/35 VAC (multiplicado pela relação PT em caso de uso PT) com conexão direta

Entradas atuais
Valor máximo: modelo de TC 1 / 5A: 6A
Modelo 80A: 80A
Código inicial (Ist) 1 / 5A CT: 2 mA
Modelo 80A: 20 mA
Fator CT: modelo CT 1 / 5A: 0,04 VA
Valor mínimo da corrente para cálculos FFT: modelo CT 1 / 5A: 100 mA * relação CT
Modelo 80A: 200 mA

Precisão típica
Tensão: ± 0,2% de leitura em 10% FS ... FS range (FS = Full Scale value)
Corrente: leitura ± 0,4% em 5% FS ... faixa FS
Potência: ± 0,5% de leitura ± 0,1% FS (PF = 1)
Freqüência: ± 0,1% leitura ± 1 dígito na faixa de 45 ... 65 Hz
Energia ativa: Classe 1 de acordo com IEC / EN 62053-21
Energia reativa: classe 2 de acordo com IEC / EN 62053-23

Display e teclado
Display: LCD retroiluminado, 43x29 mm
3 linhas, 4 dígitos + símbolos
Teclado: 3 botões frontais + 1 botão protegido

Portos de comunicação

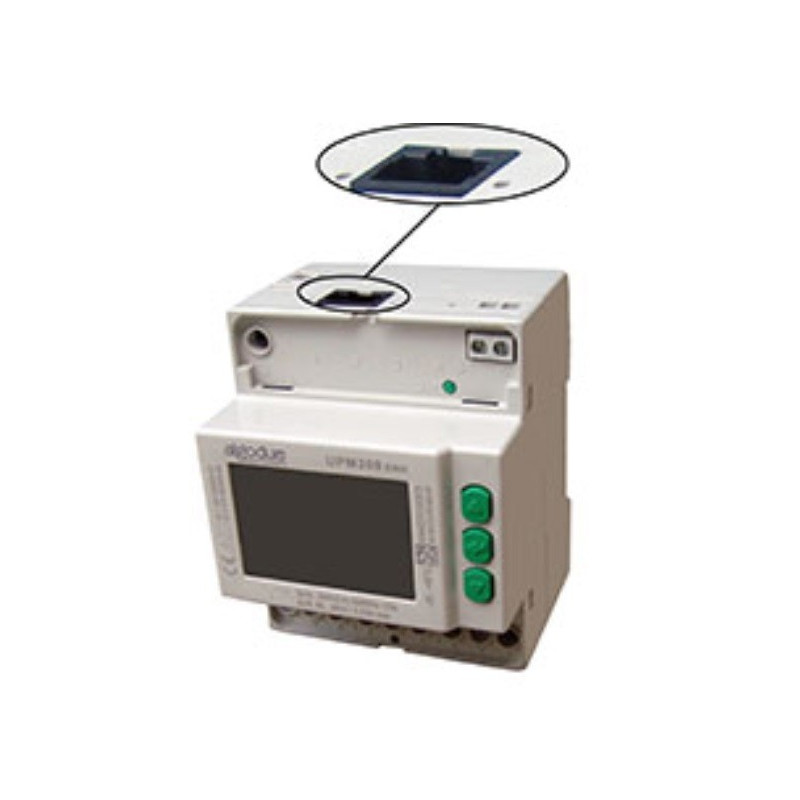

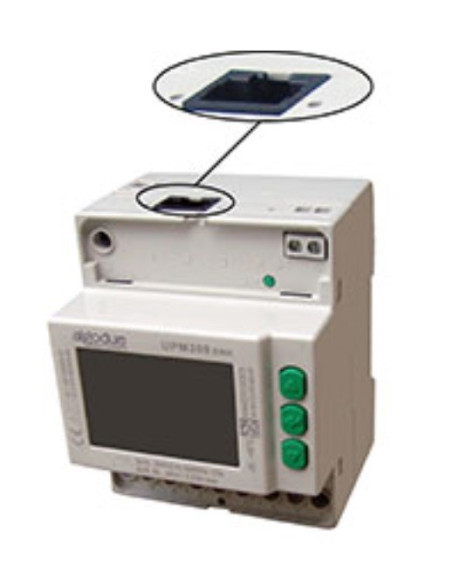

Tipo: RS485 optoisolado ou Ethernet
Protocolos: MODBUS RTU / ASCII no caso da porta RS485
HTTP, NTP, DHCP, MODBUS TCP no caso da porta Ethernet
Taxa de transmissão: 300 ... 57600 bps no caso da porta RS485
10/100 Mbps no caso da porta Ethernet

Saída digital / s (DO)
Tipo: opto-isolada passiva
Valores máximos (de acordo com IEC / EN 62053-31): 27 VDC - 27 mA
Comprimento de pulso de energia (apenas para DO no modo de pulso): 50 ± 2ms de tempo de ativação
Tempo de reação de saída máxima (somente para DO no modo de alarme): 1 s

Entrada digital (DI)
Tipo: ativo opto-isolada
Gama de tensão para sincronização DMD: 80 ... 276 VAC-DC

Diâmetro do fio para terminais
Terminais de medição (A & V): modelo CT 1 / 5A: 1,5 ... 6 mm2
Modelo 80A: 1,5 ... 35 mm2
Terminais para saída digital, entrada AUX, porta RS485: 0.14 ... 2.5 mm2

Tamanho e peso
LxHxP, W: 72x90x65 mm, max 436 g

Condições ambientais
Temperatura de funcionamento: -25 ° C ... + 55 ° C (3K6)
Temperatura de armazenamento: -25 ° C ... + 75 ° C (2K3)
Humidade máxima (sem condensação): 80%
Amplitude de vibração sinusoidal: 50 Hz ± 0,075 mm
Grau de proteção - parte frontal: IP51 (concedido somente em caso de instalação em um gabinete com pelo menos grau de proteção IP51)
Grau de proteção - terminais: IP20
Grau de poluição: 2
Instalação e uso: interno

Conformidade padrão (para as peças aplicáveis ​​para UPM209)
Diretivas: 2006/95 / CE, 2004/108 / CE
Segurança: EN 61010-1, EN 61010-2-030
EMC: EN 61326-1, EN 55011, EN 61000-4-2, EN61000-4-3, EN61000-4-4,
EN61000-4-5, EN61000-4-6, EN61000-4-11, EN61000-6-2
