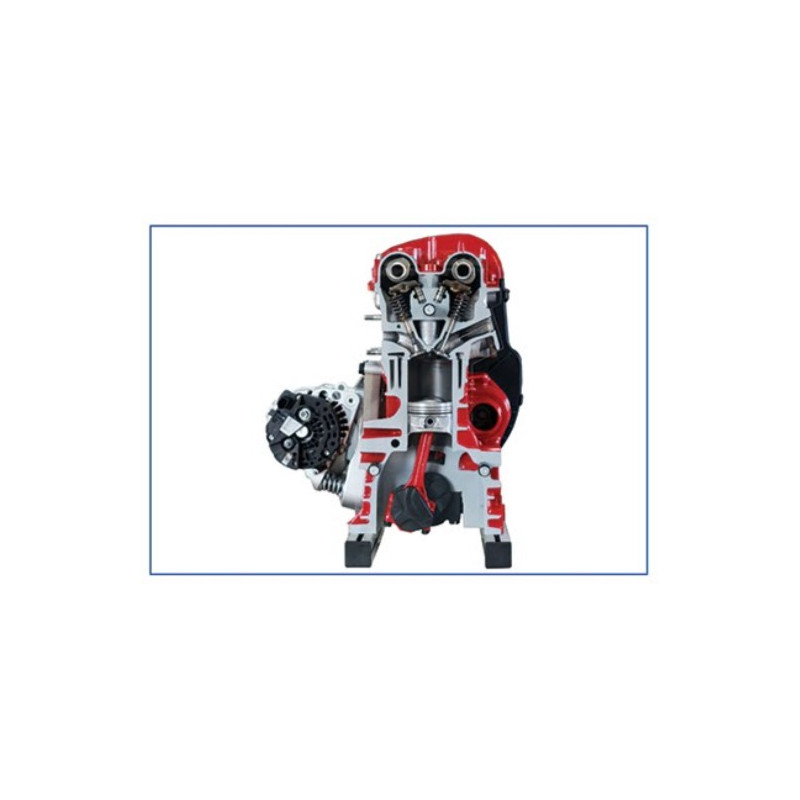

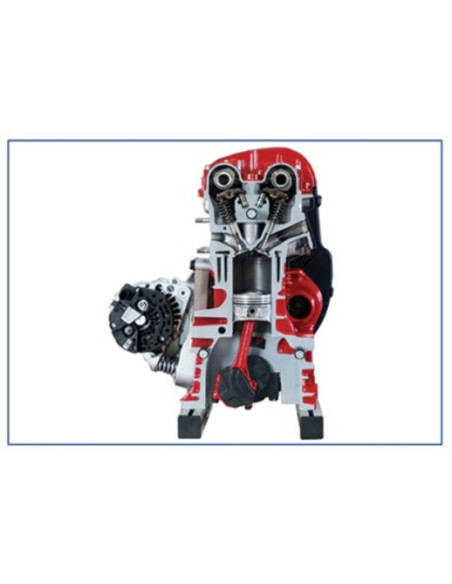

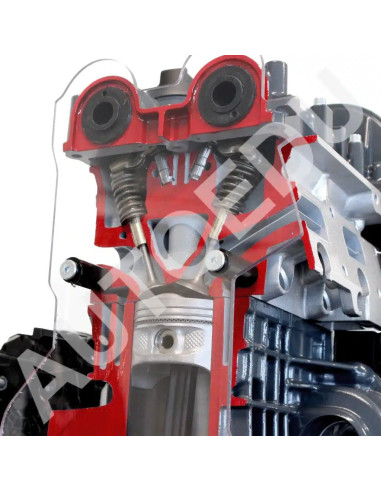

IVDB01 Modelo Seccionado de Motor de Gasolina DOHC FSI

IVDB01

Autoedu

Nuevo

El modelo seccionado del motor de entrenamiento es una gran herramienta educativa que permite a los estudiantes aprender la estructura del motor y sus componentes, modos de operación y mantenimiento, especificaciones técnicas, herramientas especiales y su uso.

Tipo Automóvil-Autotrónica

El modelo de motor de formación educativa se basa en componentes originales del vehículo. Este modelo seccionado, pintado en diferentes colores en orden, varias partes y secciones transversales podrían ser más fáciles de diferenciar.

  • Objetivo educativo del modelo de motor:

- Demostración de los diferentes componentes del motor.
- Demostración del reemplazo de la correa de distribución DOHC usando herramientas especiales
- Demostración de la sustitución de la correa del alternador.
- Demostración y explicación de la literatura técnica / esquemas y procedimientos.
- Demostración del motor DOHC con cámara de combustión de inyección directa de combustible (FSI)

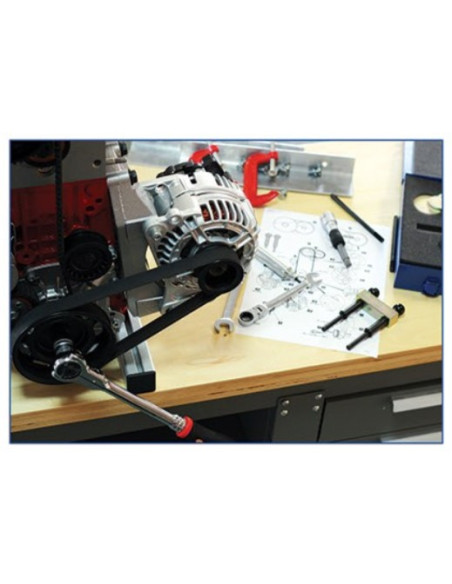

  • Sincronización y sustitución de la correa del alternador:

El modelo educativo del motor contiene todos los elementos del automóvil original: correa dentada, tensores, correa del alternador, rueda dentada del cigüeñal, etc. Usando instrucciones y recomendaciones es posible demostrar los procedimientos de reemplazo de la correa. Las mediciones de par de los componentes se pueden realizar mediante el uso de herramientas especiales.

  • Otro:

- Espacio mínimo para entrenamiento y almacenamiento.
- Peso mínimo para evitar transportes adicionales o soportes de montaje. Las demostraciones se pueden realizar utilizando la mesa de trabajo o el carro de herramientas

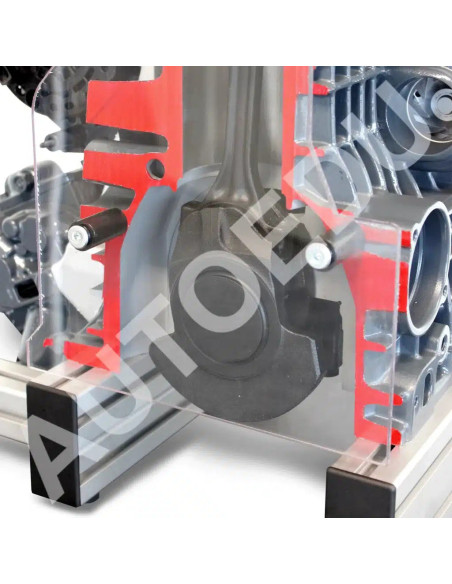

- La sección transversal del motor de entrenamiento está protegida con protección de plástico de seguridad.
- El modelo de motor de entrenamiento está equipado con mordazas de banco.
- El modelo de motor de entrenamiento está equipado con un kit de herramientas especial para el reemplazo de la correa de distribución.

  • Accesorios Opcionales:

- Kit de herramientas estándar
- Banco de trabajo
- Base de datos técnica del automóvil.

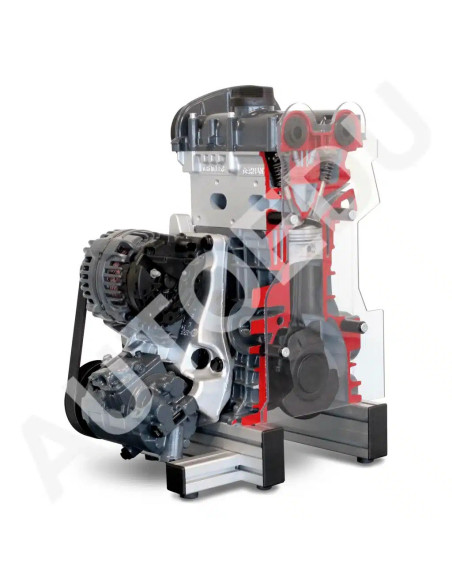

  • Componentes visibles del modelo de motor seccionado:

- Bloque de motor;
- cabeza del motor;
- Cigüeñal;
- Biela;
- DOHC doble árbol de levas (árboles de levas, válvulas, elevadores de válvulas, bomba de agua, etc.);
- Pistones con anillos;

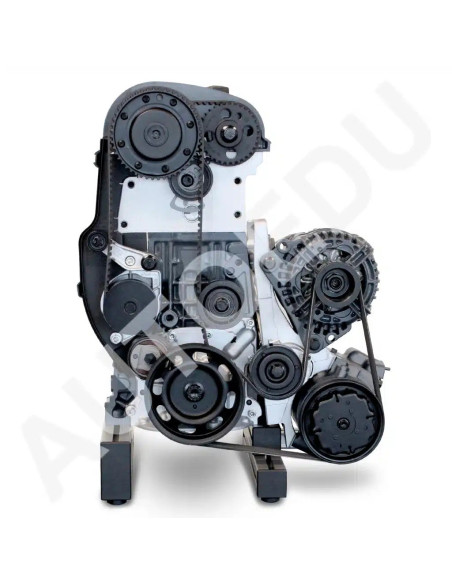

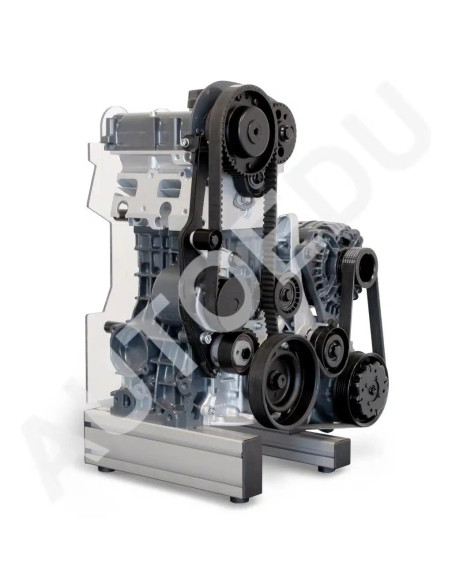

- Correa dentada con piñón de árbol de levas y tensores;

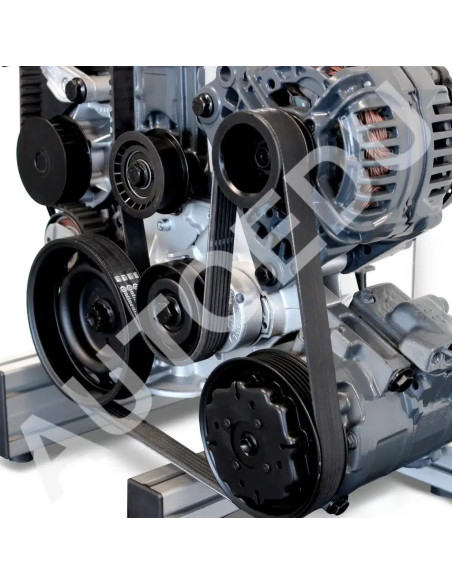

- Correa alternador con tensor.

  • El modelo de motor recortado está diseñado para demostrar:

- Pistones, anillos, cámara de combustión, puertos de admisión y escape, componentes de DOHC, posiciones de los inyectores y de las bujías de incandescencia en una cámara de combustión;
- Funcionamiento del mecanismo DOHC girando el cigüeñal

  • Otras Especificaciones:

- Dimensiones aprox. (Alto x Largo x Ancho): 500 x 500 x 300 mm
- Peso aproximado aprox : 40 Kg.
- Fabricado en la UE
