MSABS1 Simulador y Tablero de Entrenamiento del Sistema de Frenos ABS 5.3 BOSCH

MSABS1

Autoedu

Nuevo

Este Simulador con Tablero de Entrenamiento del Sistema está especialmente diseñado para demostrar el sistema de frenos ABS y su estructura operativa.

Tipo Automóvil-Autotrónica

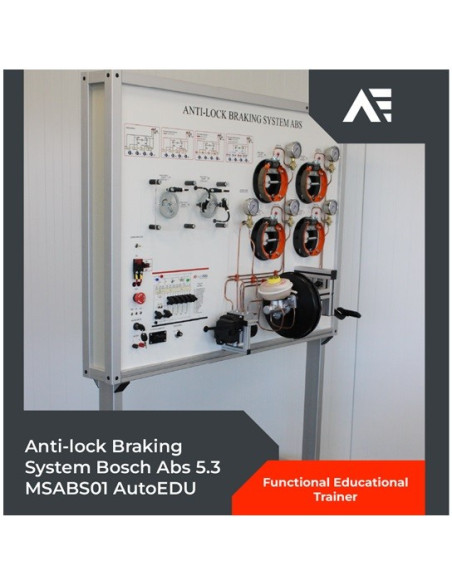

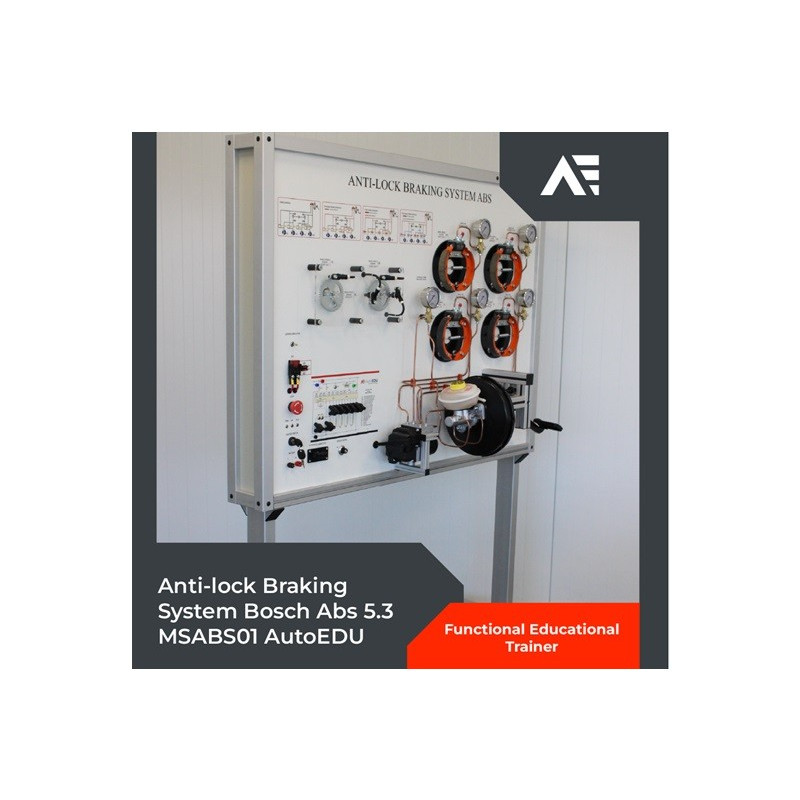

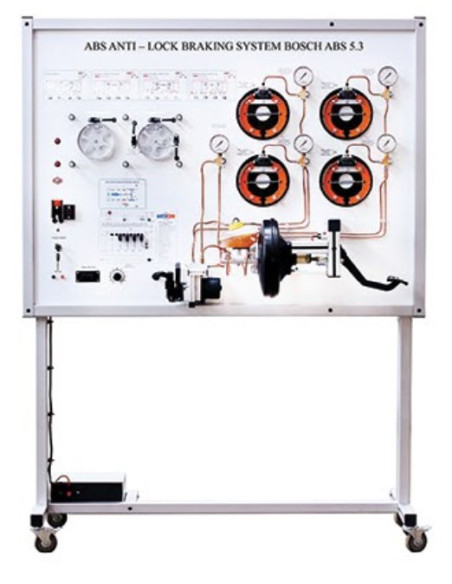

El sistema de frenado electrónico ABS completamente funcional está instalado en un marco de aluminio móvil. El Simulador de Tablero de Entrenamiento del Sistema se basa en componentes OEM de Audi / VW y está equipada con un sistema de frenos ABS funcional BOSCH 5.3 y muestra diferentes modos de operación.

El Simulador de Tablero de Entrenamiento del Sistema es una excelente herramienta educativa que permite a los estudiantes aprender la estructura del sistema de control ABS, estudiar sus componentes, realizar diversas mediciones, pruebas y otros procedimientos de diagnóstico.

  • Diagnóstico y Medida

Osciloscopio / multimetro
- Los parámetros del sistema se miden conectándolos al conector banana.

- Capacidad para medir los parámetros de la señal eléctrica de cada componente del sistema.

Diagnóstico de la unidad de control.
- Diagnóstico a través de OBD 16 - conector de diagnóstico pin.

- Identificación de la unidad de control electrónico (ECU).

- Lectura / borrado de códigos de avería.

- Visualización de los parámetros del sistema operativo (datos en vivo)

- Activación de los actuadores (depende de la unidad de control).

  • Accesorios Opcionales

- Batería de 12 V

- Fuente de alimentación 220/12 V

- Osciloscopio automotriz

- Herramienta de escaneo de diagnóstico OBD

• El Tablero de Entrenamiento está equipado con un sistema de frenos ABS funcional BOSCH 5.3.

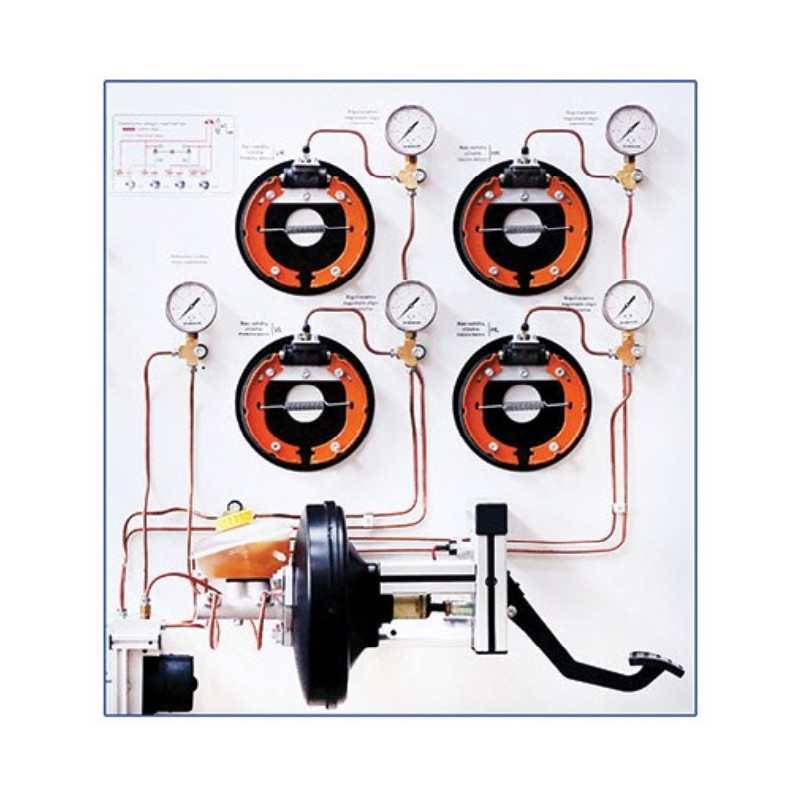

• Con medidores de presión instalados, es posible controlar la presión en el circuito del freno principal y la presión individual de cada rueda
• El Simulador y Tablero de Entrenamiento está equipado con un sistema de freno hidráulico original. Solo las pastillas de freno de los tambores de freno se utilizan en lugar de los discos de freno, para mostrar mejor, cuando la presión aumenta y comienza el momento de frenado.
• El funcionamiento del circuito hidráulico se muestra en el soporte en las imágenes en modo diferente

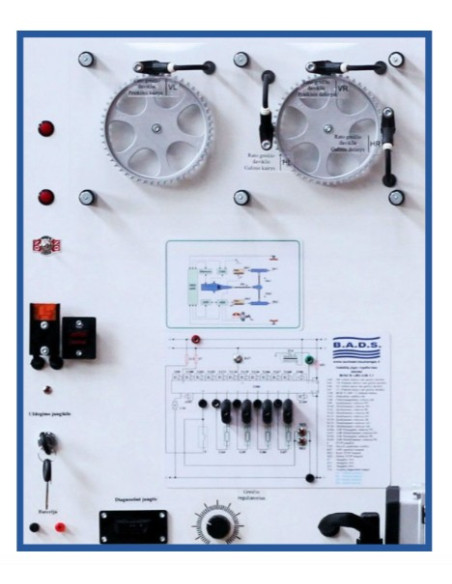

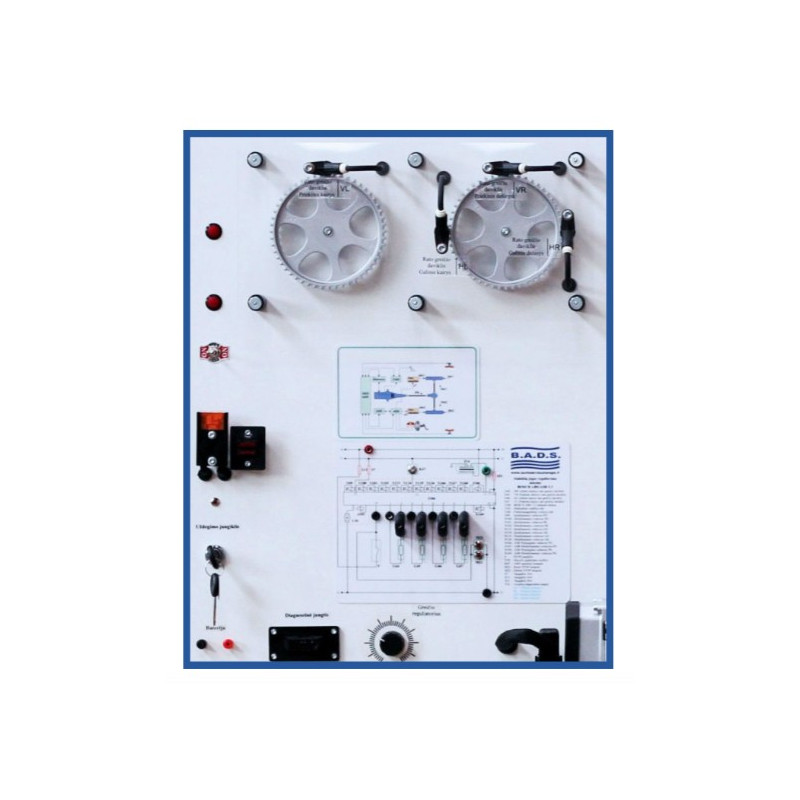

• Diagrama de cableado eléctrico con puentes de conector tipo banana incorporados para medir y simular los códigos de falla del sistema
• El soporte tiene una estructura cerrada: el cableado interno no es visible;
• Fuente de alimentación: 12 V de la batería (no incluida como accesorio estándar)
• Dimensiones aprox. (Alto x Largo x Ancho): 1820 x 1360 x 500 mm
• Peso neto aproximado: 70 Kg.
• Fabricado en la UE
• Certificado CE
