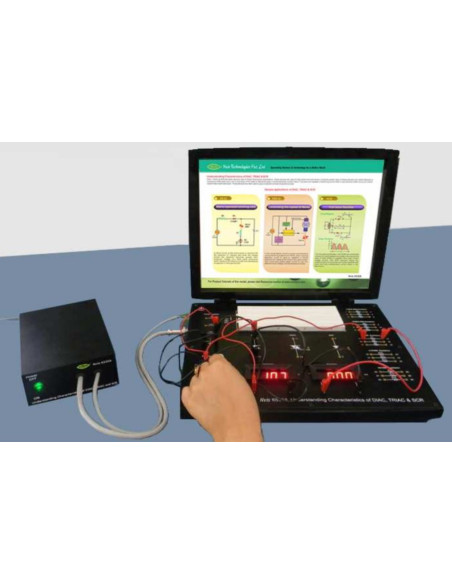

Nvis 6530A Techbook para Comprender las Características de DIAC, TRIAC y SCR

Nvis 6530A Techbook para comprender las características de DIAC, TRIAC y SCR es una plataforma ideal para mejorar la educación, la capacitación, las habilidades y el desarrollo entre nuestras mentes jóvenes.

Las características V-I pueden ser dibujadas por el estudiante lo que le ayuda a entender el comportamiento de estos dispositivos con facilidad. Este producto tiene una fuente de alimentación incorporada adecuada y una resistencia incorporada de diferentes valores. El área de tablero permite la construcción de circuitos utilizando componentes externos junto con recursos a bordo.

• Características:


- Diseño generalizado
- Fuente de alimentación incorporada de +15, + 35V y -35V
- Voltímetro y amperímetro a bordo muy priorizados basados en DPM
- Tablero
- Provisto de diferentes valores de resistencias
- Potenciómetro de 10 vueltas
- Tutorial de productos en línea

- Mains power supply: 90 - 270V ±10%, 50Hz

- Fixed DC power supply: +15V, Regulated
                                         +35V, Regulated
                                          -35V, Regulated

- BreadBoard:
       -- Dimension (mm): 75 x 61 x 10
       -- Distribution strips:
       -- Terminal strips: 2
       -- Distribution holes: 200
       -- Terminal holes: 640

- DIAC: DB3

- TRIAC: BT136

- SCR: TYN616

- Resistor Bank:
       -- M.F.R. 2.2K 1% 1/4W (3 Nos.)
       -- M.F.R. 470E 1% 1/4W (3 Nos.)
       -- M.F.R. 1K 1% 5W (3 Nos.)
       -- M.F.R. 4.7K 1% 5W (3 Nos.)
       -- M.F.R. 1K 1% 10W (3 Nos.)

- Variable Resistance bank:
       -- 5K 10 turn Potentiometer (2 Nos.)

- Voltmeter Range: 0 V to 99 V

- Ammeter Range: 0 mA to 20 mA

- Weight: 2.5 kg (approximate)

- Dimensions (mm): W 350 x D 280 x H 55

- Estudiar y graficar las características V-I de DIAC con polarización positiva y negativa
- Estudio y observación de la tensión de ruptura (V) y la simetría V de BO BOACAC
- Estudiar y graficar la característica V-I de TRIAC con sesgo positivo y negativo
- Estudio de la activación de la compuerta de TRIAC
- Estudiar los fenómenos de la corriente de retención y la corriente de retención en TRIAC
- Estudiar y trazar V-I Característica de SCR Estudio de activación de corriente de compuerta de SCR
- Estudiar el fenómeno de mantener la corriente y la corriente de retención en SCR.
