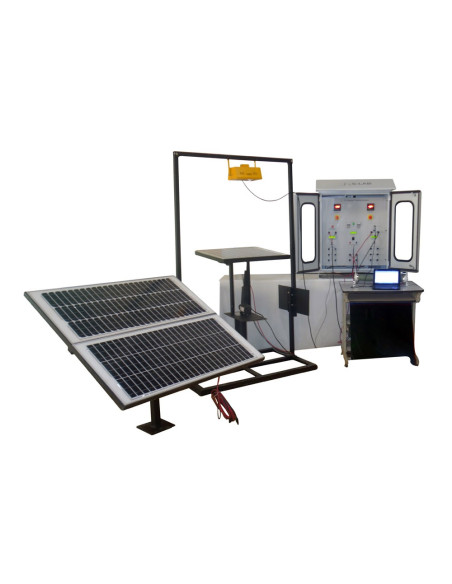

SL-106 Sistema de Entrenamiento del Módulo Fotovoltaico

Un estudio general del sistema fotovoltaico es importante para comprender el funcionamiento del sistema y los parámetros de los que depende la salida del sistema. Esta configuración ayuda a estudiar y comprender la variación de la potencia de salida dependiendo de varios parámetros.

• Características:

- Integrado con mecanismo de cambio de intensidad de luz
- La configuración ayuda a comprender la operación y el efecto de los diodos de derivación
- Proporcionar un trazador IV para el trazado automático de la curva IV
- Característica para variar el ángulo de inclinación del panel solar a varios niveles y medir la generación de energía del panel solar con el fin de encontrar una inclinación óptima para el colector fijo
- Característica para comparar la producción de potencia entre el panel solar fijo, el panel solar de seguimiento de un solo eje y para estudiar el grado de variación en la potencia de salida durante un día
- Se proporciona efecto de sombreado para simular el efecto de sombreado en los módulos fotovoltaicos
- Unidad de medida de temperatura con problema de sensor de temperatura
- Medidor de irradiación solar con placa solar calibrada
- Dos interruptores selectores para la medición instantánea de Voc e Isc

- Solar PV Module: PolyCrystallineTechnologyupto 75W Solar panels 2 Nos for outdoor and 50Wp for indoor with positive power tolerance
- Solar radiation flux density (W/m2): Portable device with a field view of 1800 with appropriate display unit.
- Rheostat: 100Ω/8A
- DC Voltmeter: 0-300VDC
- DC Ammeter: 10 Amp DC
- Light Source with Enclosure: Equivalent to Sun's Intensity and Mechanism regulated & Regulatory from 0-1000W
- Mounting Structure / Tracking: Automatic single axis tracking Mechanism arrangement for indoor and any angle can be adjusted with an automatic angle measurement device and manual Single axis tracking for outdoor.
- Control box with accessories: User Friendly inter face with IP65 Protection adhere to Industrial Standards.
- Switches & Connectors: MC4 Solar Connectors, Adhere to industrial standards and safety.
- Various Measuring Instruments: Appropriate range with Sensing tools and Action triggers display units.
- BOS: Adhere to industrial standards.

- Medición de la característica IV de los módulos solares fotovoltaicos en interiores y exteriores en ambas condiciones
- Variación en el ángulo de inclinación del panel solar en diferentes niveles y medir la generación de energía del panel solar con el fin de encontrar una inclinación óptima
- Comparación de la producción de potencia entre el panel solar fijo y de seguimiento y el grado de variación en la producción de potencia durante un período específico de tiempo
- Trazar la característica IV y encontrar la variación de la potencia de salida con el cambio en la intensidad de la luz fija en la estructura
- Para comprender las fallas del diodo de derivación el funcionamiento del diodo de derivación al cortocircuitar el diodo de derivación, mediante el diodo de derivación de circuito abierto, al conectarlo en reversa (defecto de fabricación)
- Comprender el efecto de la intensidad de luz no uniforme en el rendimiento del módulo
- Encontrar la variación de la potencia de salida del panel solar con las frecuencias de variación de luz (luz de color rojo, amarillo y azul, etc.)
- Para entender el funcionamiento del diodo de derivación
- Medición de las características de corriente-voltaje de los módulos por carga variable manual
