Scientech5002A
Nuevo

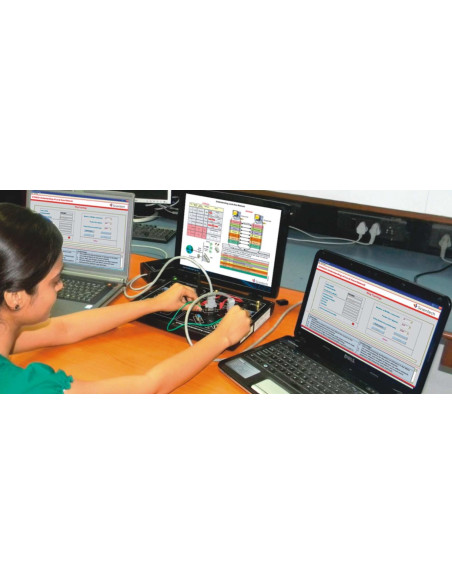

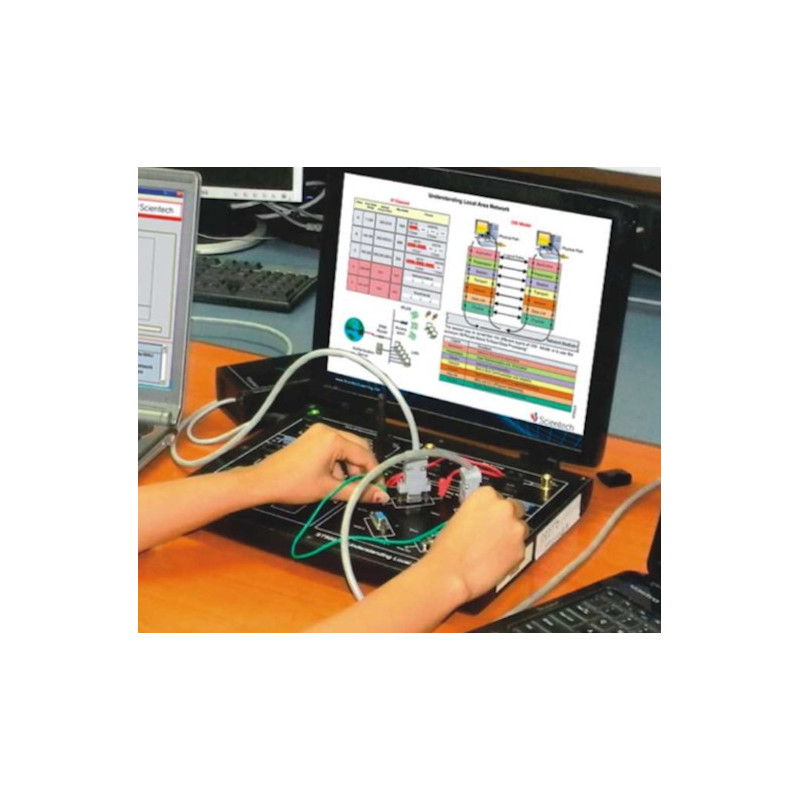

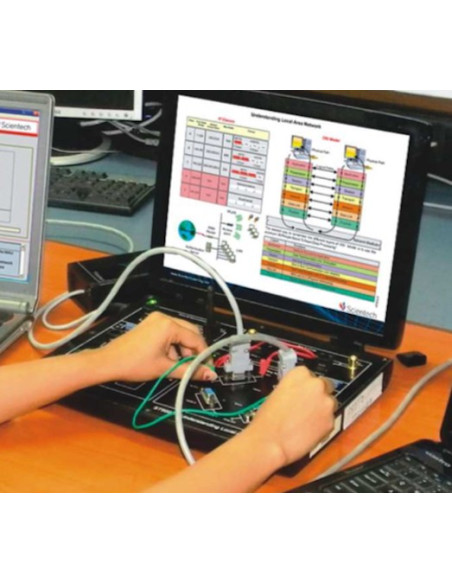

Scientech5002A TechBook para la comprensión de la red de área local (LAN) proporciona la comprensión de todos los fundamentos de la red. Ayuda a los usuarios a obtener conocimiento de todas las capas de red, diseñar cables y construir una red completa de computadoras. Los usuarios pueden comprender e implementar varias topologías usando diferentes estándares dados por IEEE.
Disponible el:
Los TechBooks de Scientech son plataformas de aprendizaje compactas y fáciles de usar que brindan una forma moderna, portátil, integral y práctica de aprender Tecnología. Cada TechBook se proporciona con material de aprendizaje multimedia detallado que cubre la teoría básica, el procedimiento paso a paso para realizar el experimento y otra información útil.
Las conexiones reales se pueden realizar en diferentes topologías y los datos se pueden transferir. Los usuarios comprenderán los protocolos, las topologías utilizadas en las redes, la medición de la tasa de errores, el rendimiento y el efecto de los errores en los protocolos. El versátil software provisto con Scientech 5002A ayudará a los usuarios a observar los diversos efectos y configuraciones en una red junto con la representación gráfica.
- Comunicación de PC a PC con IEEE 802.3
- Red de igual a igual
- Cliente - Red de servidor
- Diseño de topología en estrella con 100Base-Tx
- Diseño de topología de bus con 10Base-2
- Diseño de topología de anillo con DB9
- Simulación de vectores de distancia y algoritmos de estado de enlace
- Ejercicio de programación de socket para LINUX
- Técnica de cifrado / descifrado
- El usuario puede enviar cualquier archivo a través de LAN.
- Introducción detallada al modelo TCP / IP (modelo de 4 capas)
- Video Tutoriales para la operación del software
- Creación de cables para conexiones de red
- Diseño de red con conectores RJ45 y DB9
- Programación y procesamiento de socket
- LAN inalámbrica con 803.11b / g
- Monitoreo de red
- Varios protocolos LAN
- Velocidad de datos de hasta 100Mbps
- Tamaño de paquete variable
- Retraso de paquete variable
- Generación de errores (manual y automático)
- Representación gráfica codificada por colores en tiempo real de toda la transmisión y recepción
- Análisis gráfico del rendimiento de LAN con varios parámetros y protocolos
- Opción Guardar / Imprimir para gráficos
- Software fácil de usar
- Cambiar fallas en hardware y software
- Exhaustivo material de curso y referencias
- Interruptor táctil a bordo
+ Hardware:
- PC to PC using RJ-45 Connector
- Start opology using RJ45 Connector
- Bus topology by using end terminator
- Ring topology using DB9 Connector
- Datat ransmission speed: 10/100 Mbps
- 4 Nodes
+ Software:
- Star, Bus & Ringselection
- Protocols: CSMA/CD, CSMA/CA, Stop N Wait, Go back to N, Selective repeat, Sliding Window, Token Bus, Token Ring
- Packet size:128, 256, 512, 1024, 2048, 4096, 8192, 16384
- Inter Packet delay: 1000 – 5000 ms
- Error generation: Acknowledgment lost, bad packet, auto error generation
- Complete analysis of Network & Protocols
+ Graphical Representation:
- Real time Graphic representation of data on s/w screen with packet details
+ Network details:
- Indication of computer name, IP address, MAC address, Port number, status of network.
+ Network & protocol analysis:
Indication of packet serial number, file name, file size, file number, receiver name, receiver IP address , total packets, packet length, time out, protocol, topology, receiver, MAC address, port number, file send start time, file sent completion time, transmission time data rate(Mbps),percentage error.
- Learning Material: CD (Theory, procedure, reference results etc), Online (optional)
- Dimensions (mm): W 326 x D 252 x H 52
- Power Supply: 100V - 240V AC, 50/60Hz
- Weight: 1.5 Kg (approximately)
- Operating Conditions: 0-40ºC, 85% RH
- Included Accessories:
-- RJ45 – RJ45 Connector Cable-4nos.
-- USB dongles- 4nos.
-- DB9 connector cable-4nos.
-- END Terminators-2nos.
-- Patch cords 16” (2mm)-8nos.
-- TechBook Power Supply-1no
-- Mains cord-1no.
+ Note : In Windows7 and above bus topology is not supported as microsoft has remove protocol from the Operating System. Rest of the experiments are supported in WindowsXP and Windows7.
- Estudio de direccionamiento en TCP / IP
- Estudio del comando Ping
- Estudio e implementación de diseños de cable en redes
- Implementación de PC a PC con IEEE 802.3
- Implementación de red punto a punto
- Implementación de Red Cliente-Servidor
- Implementación de topología en estrella con 100Base Tx
- Protocolo Ethernet LAN para crear un escenario y estudiar el rendimiento del protocolo CSMA / CD (acceso múltiple con detección de portadora con detección de colisión) a través de simulación
- Implementación del protocolo LAN inalámbrico para crear un escenario y estudiar la red de rendimiento con el protocolo CSMA / CA y compararlo con el protocolo CSAMA / CD.
- Implementación y estudio del protocolo Detente y espera
- Implementación y estudio de los protocolos Volver N y Repetición selectiva
- Implementación de la topología de bus utilizando 10Base2
- Para crear el escenario y estudiar el rendimiento de los protocolos del bus token a través de la simulación
- Implementación de topología de anillo con DB9
- Para crear el escenario y estudiar el rendimiento de los protocolos token ring a través de la simulación
- Implementación del algoritmo de enrutamiento Vector de distancia
- Implementación del enrutamiento de estado de enlace / algoritmo de Dijkistra
- Implementación del cifrado y descifrado de datos
- Estudio de la programación del zócalo
- Estudio e implementación de cálculo de subred mediante software
- Estudio e implementación de Técnica CRC utilizando software
