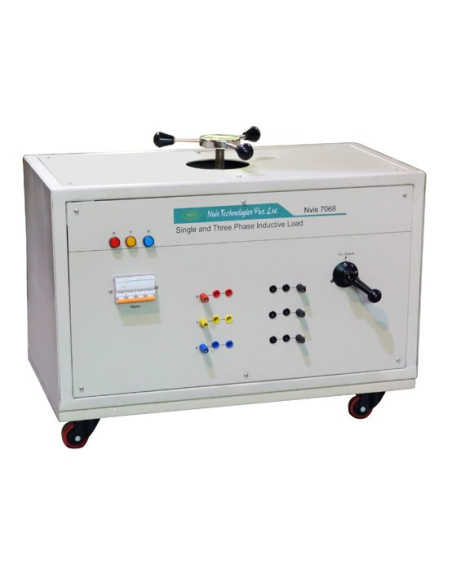

Nvis 7068 Laboratorio para Carga Inductiva Monofásica y Trifásica

Nvis 7068, carga inductiva monofásica y trifásica es una plataforma ideal para mejorar la educación, la capacitación, las habilidades y el desarrollo entre nuestras mentes jóvenes.

Todos los bancos de inductores están eléctricamente aislados y se proporcionan terminales separados para cada fase en el panel a través de un interruptor de estrella / triángulo, de modo que los estudiantes puedan conectarse como una carga en estrella o triángulo para circuitos trifásicos. Cada banco tiene un conjunto de interruptores para llevar cada inductor al circuito. Esto permite a los estudiantes estudiar los efectos de cargas inductivas balanceadas o no balanceadas. Los MCB se usan para cambiar la inductancia de la carga. Los estudiantes pueden conectar las cargas a circuitos experimentales utilizando cables de conexión especialmente diseñados en el panel frontal adjunto. La carga está montada en un carro para proporcionar facilidad de movimiento en los laboratorios.

• Caracteristicas:

- Adecuado para cargar alimentación monofásica y trifásica
- Apto para máquinas estáticas y rotativas
- El interruptor Star / Delta proporciona una conmutación fácil
- Los MCB se utilizan para cambiar los valores y proporcionar protección al mismo tiempo
- Rueda resistente para facilitar el movimiento
- Adecuado para condiciones de carga equilibrada y desequilibrada
- Diseñado teniendo en cuenta todas las precauciones de seguridad

- Single Phase Operation:
               -- Voltage: 230 V AC ±10 %, 50 Hz
               -- Current: 15 A
               -- Power: 3.5 KVAR
- Three Phase Star Operation:
               -- Voltage: 415 V AC ±10 %, 50 Hz
               -- Current: 5 A (per Phase)
               -- Power: 3.5 KVAR
- Three Phase Delta Operation:
               -- Voltage: 415 V AC ±10 %, 50 Hz
               -- Current: 15 A (per Phase)
               -- Power: 10 KVAR
- Star / Delta Switch: 415 V, 25 A
- MCB: 16 A
- Dimensions (mm): 700 W x 350 D x 500 H
- Weight: 70 kgs (approximate)
