Nvis 7044 Laboratorio para Control de Voltaje Trifásico de AC

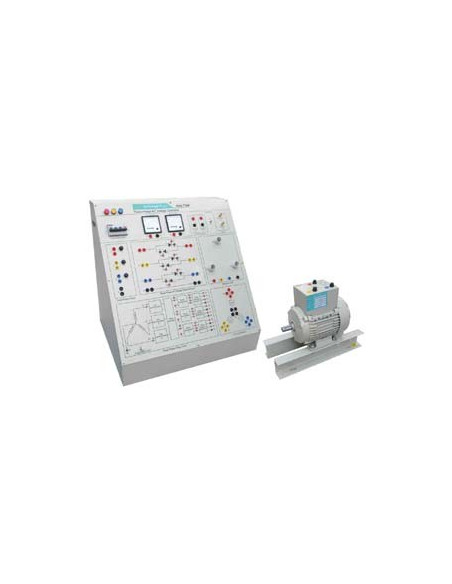

Nvis 7044 Laboratorio para Control de Voltaje Trifásico de AC es un útil sistema de entrenamiento para laboratorio de electrónica de potencia y demostrar el funcionamiento operativo del controlador trifásico de voltaje de AC con diferentes condiciones de carga. Incluye el experimento, como el control de velocidad del motor de AC trifásico a través de configuraciones SCR antiparalelas con una respuesta de control preciso. Ayuda a los estudiantes a saber cómo generar pulsos de disparo para el convertidor trifásico mediante el esquema de comparación de rampas.

• Características:

- Alcance de potencia para la medición de aislamiento
- Provisto de motor trifásico
- Medidores de alta calidad
- Suministro trifásico de baja tensión para circuito de compuerta
- Circuito de disparo trifásico provisto de aislamiento de impulsos
- Terminales de prueba provistos para analizar las formas de onda
- Diseñado teniendo en cuenta todas las precauciones de seguridad
- Representación diagramática de circuitos
- CD material de aprendizaje

- Three Phase Mains Supply: 415 V ±10 %, 50 Hz
- Three Phase Machine:
           -- Type: Squirrel Cage Induction Motor
           -- Rated Power: 1 HP
           -- Rated Voltage: 415 V
           -- Power Scope: Isolated 1500 V max
           -- SCR Rating: SCR TYN616, 600 V / 16 A
           -- Firing Angle Control: 30° to 150°
- Meters Used:
           -- Analog AC Voltmeter: 0 - 500 V
           -- Analog AC Ammeter: 0 - 5 A
- Three Phase MCB: 5 A (TPN)
- Dimensions (mm): W 600 x D 450 x H 600 (panel)
                                W 180 x D 350 x H 310 (motor)
- Weight:
           -- Panel: 18 kg (approximate)
           -- Motor: 23 kg (approximate)

- Estudio del circuito de disparo trifásico
- Estudio del controlador de voltaje de AC trifásico en la carga de la lámpara
- Estudio del controlador de voltaje de AC trifásico en la carga del motor
