Scientech2724 Plataforma para MOSFET, IGBT, Transistor y SCR Basados en Chopper

Referencia: Scientech2724

Condición: Nuevo

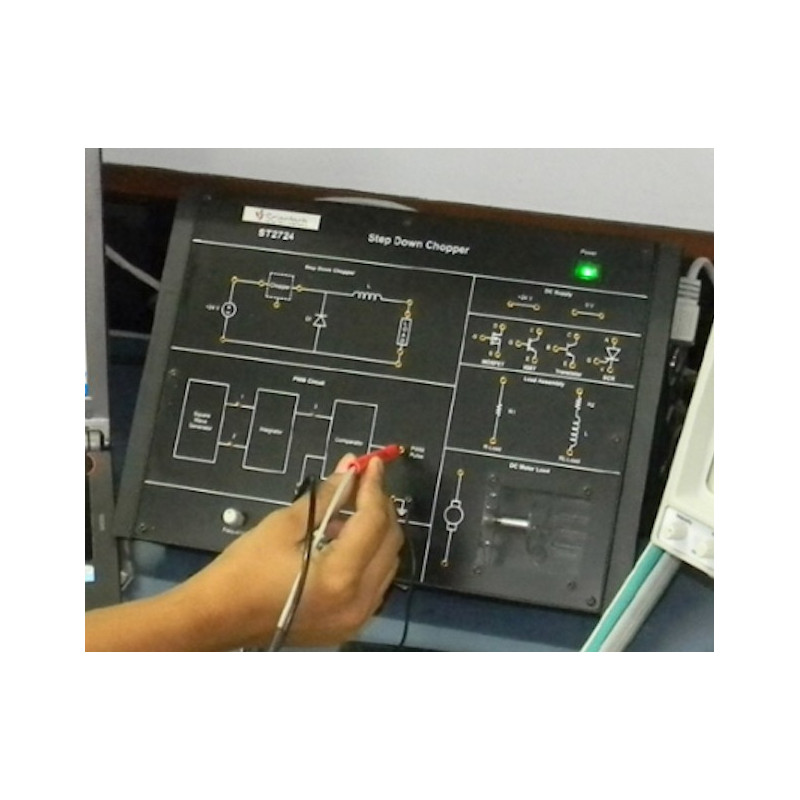

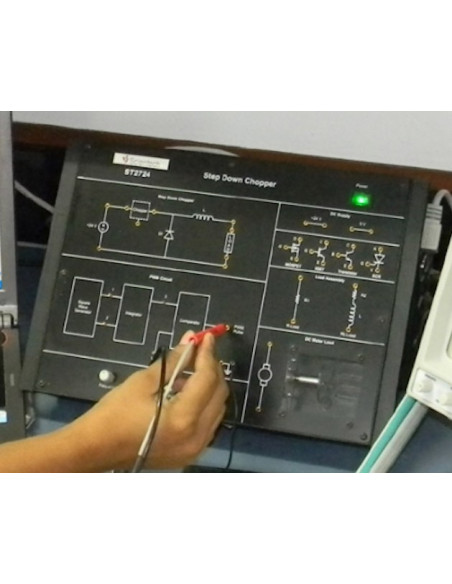

Scientech2724 es una plataforma de aprendizaje que es muy útil para que los estudiantes entiendan el concepto de chopper DC a DC en varias configuraciones de carga. Scientech2724 está provisto de varios dispositivos como MOSFET, IGBT, Transistor y SCR.

Consulta este producto

Compartir en Facebook
Remove this product from my favorite's list.
Add this product to my list of favorites.
Imprimir

General
Especificaciones
Lista de Experimentos
Ficha técnica
Descargar

Categoría	Plataformas

Scientech2724 Descargar (1001.85k)

- Fuente de alimentación incorporada
- Circuito PWM a bordo
- Ensamblaje MOSFET, IGBT, Transistor y SCR a bordo
- Puntos de prueba proporcionados para verificar las salidas en diferentes bloques
- Motor DC 24V 500mA con 100 RPM como carga
- Fácil de operar y entender
- Sockets proporcionados para hacer diferentes conexiones

- On board PWM circuit: Triangular Comparator circuit
- Frequency variation: 27 Hz to 5 KHz (approx.)
- PWM variation: 0-90%
- DC Geared motor: 24V/ 0.5A, 100 RPM
- Interconnections: 2 mm sockets
- MOSFET: MOSFET IRFZ44N, 55V, 49A
- IGBT: IGBT G4BC20S, 600V, 10A
- Transistor: Transistor TIP122, 100V, 5A
- SCR: SCR TYN 616, 600 V, 16A
- Test points: 4 nos.
- Mains Supply: 220V/110V; 50 Hz / 60 Hz
- Product Tutorial: Online on www.ScientechLearning.com
- Dimensions (mm): W 420 x D 255 x H 100
- Weight: 1 Kg. (approximately)
- Operating Conditions: 0-40oC, 85% RH
- Included Accessories: 2mm Patch cords (Red) 16"-1 no.
                                  2mm Patch cords (Black) 16"-1 no.
                                  2mm Patch cords (Blue) 16"-8 nos.
                                  Mains cord-1 no.

- Optional:

Simtel Power Electronics Simulation Software

- Estudiar el circuito PWM.
- Estudie Chopper descendente basado en MOSFET con carga R.
- Estudie Chopper descendente basado en MOSFET con carga RL.
- Estudie Chopper reductor basado en MOSFET con carga de motor.
- Estudie el Chopper descendente basado en IGBT con carga R.
- Estudie el Chopper descendente basado en IGBT con carga RL.
- Estudie el Chopper descendente basado en IGBT con carga del motor.
- Estudio de transistores Step Down Chopper con carga R.
- Estudio de transistores Step Down Chopper con carga RL.
- Estudio basado en transistores Step Down Chopper con carga de motor.
- Estudie Chopper descendente basado en SCR con carga R.
- Estudie Chopper descendente basado en SCR con carga RL.
- Estudie Chopper descendente basado en SCR con carga del motor.
