EM-3360 Sistema de Entrenamiento de Bobinado de Motor de Inducción de AC

Los estudiantes pueden aprender los diferentes tipos de bobinado de motor a través de la conexión de cuerda simple. Además, con el par de carga externo proporcionado por la unidad de freno de polvo magnético (EM-3320-1C), el controlador de freno (EM-3320-1N) y la fuente de alimentación trifásica (EM-3310-1E), los estudiantes pueden ver las características de diferentes tipos de motor

1. Utilice un terminal de toma de seguridad de 4 mm
2. Los códigos de conjunto de bobinado claramente impresos y el cable de colores en la parte superior permiten al usuario realizar el bobinado y la operación fácilmente
3. La entrada de potencia con el interruptor de circuito del motor
4. Fácil vinculación a la unidad de controlador de freno para medir y dibujar las características de cada motor de devanado a través de PC

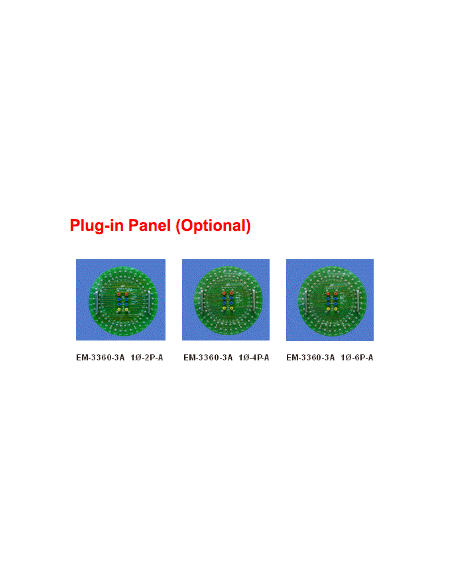

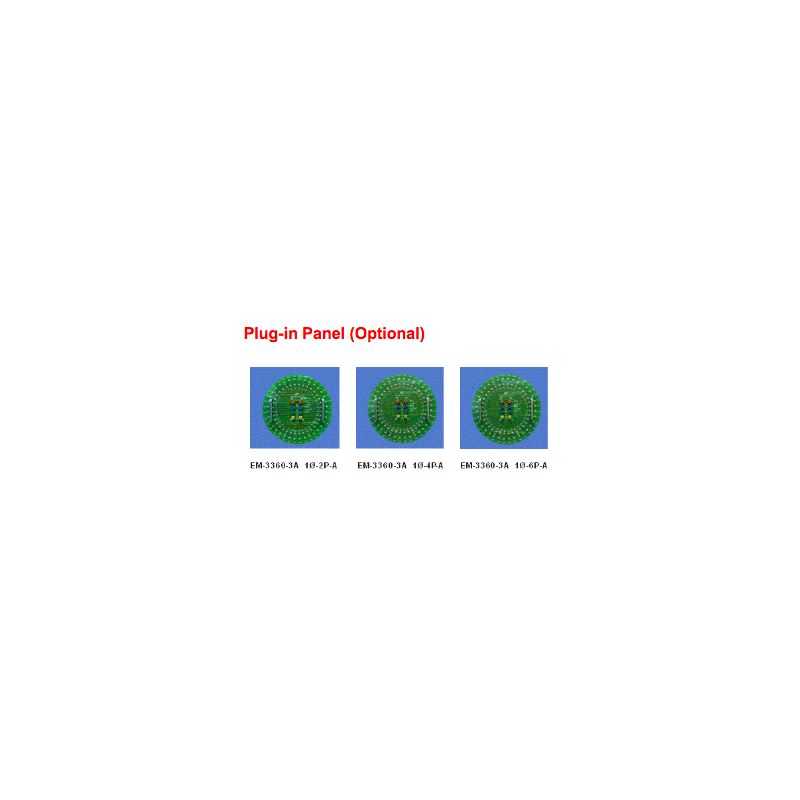

5. El panel de plug-ins ayuda a los profesores a completar los experimentos de forma fácil y rápida (Opcional)

1. Motor de inducción monofásico de 2 polos

       ● Con panel opcional EM-3360-3A, 1ø 2P-A
       ● Con EM-3310-1E, EM-3320-1N y EM-3320-1C para carga mecánica externa:
          - Motor de inducción de arranque de condensador
          - Motor de inducción de funcionamiento con condensador


  2. Motor de inducción monofásico de 4 polos

       ● Con panel opcional EM-3360-3A, 1ø 4P-A
       ● Con EM-3310-1E, EM-3320-1N y EM-3320-1C para carga mecánica externa:
          - Motor de inducción de arranque de condensador
          - Motor de inducción de funcionamiento con condensador


  3. Motor de inducción monofásico de 6 polos

       ● Con panel opcional EM-3360-3A, 1ø 6P-A
       ● Con EM-3310-1E, EM-3320-1N y EM-3320-1C para carga mecánica externa:
          - Motor de inducción de arranque de condensador
          - Motor de inducción de funcionamiento con condensador


  4. Motor trifásico de inducción de 2 polos

       ● Con EM-3310-1E, EM-3320-1N y EM-3320-1C para carga mecánica externa:
          - Serie - Wye - Motor de inducción conectado
          - Serie - Delta - Motor de inducción conectado
          - Paralelo - Wye - Motor de inducción conectado


  5. Motor de inducción trifásico de 4 polos

       ● Con EM-3310-1E, EM-3320-1N y EM-3320-1C para carga mecánica externa:
          - Serie - Wye - Motor de inducción conectado
          - Serie - Delta - Motor de inducción conectado
          - Paralelo - Wye - Motor de inducción conectado


  6. Motor trifásico de inducción de 6 polos

       ● Con EM-3310-1E, EM-3320-1N y EM-3320-1C para carga mecánica externa:
          - Serie - Wye - Motor de inducción conectado
