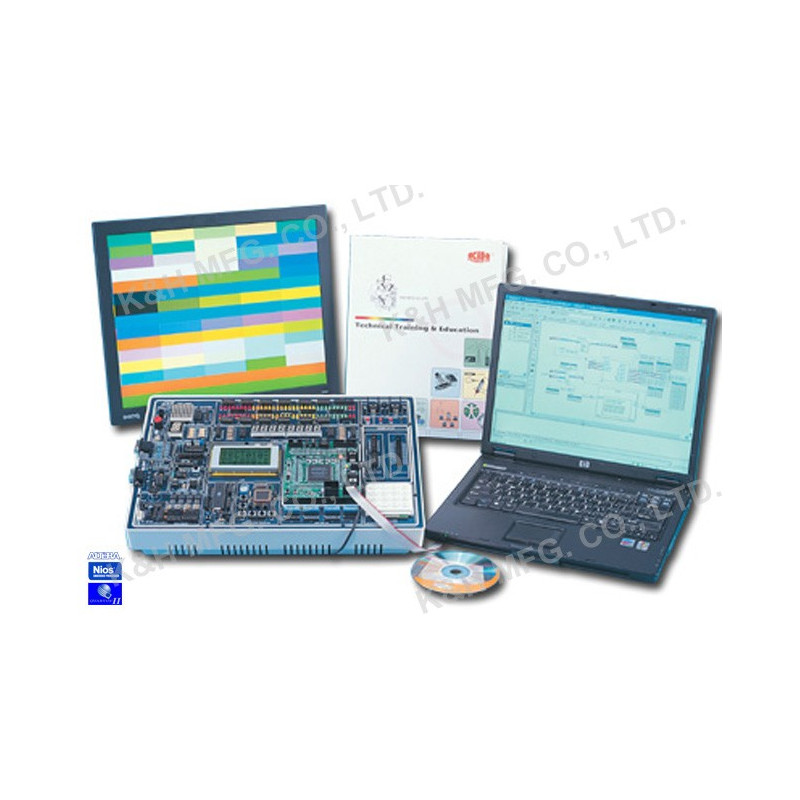

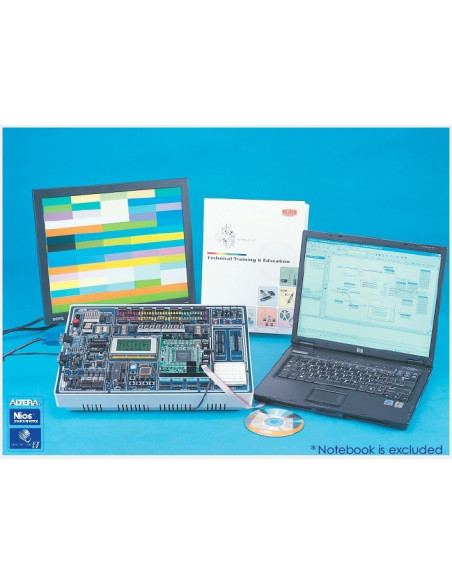

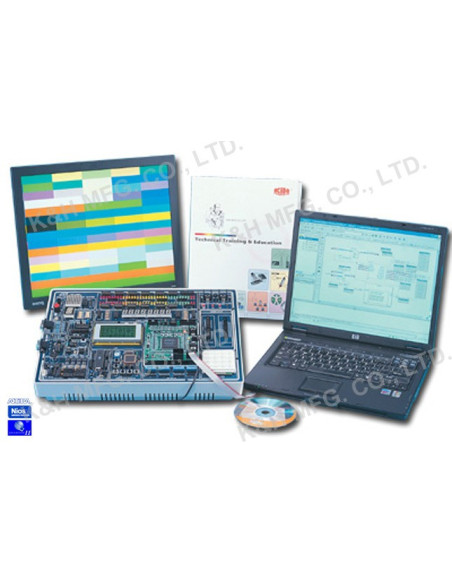

CIC-560 Sistema de Desarrollo Avanzado FPGA

CIC-560

KandH

Nuevo

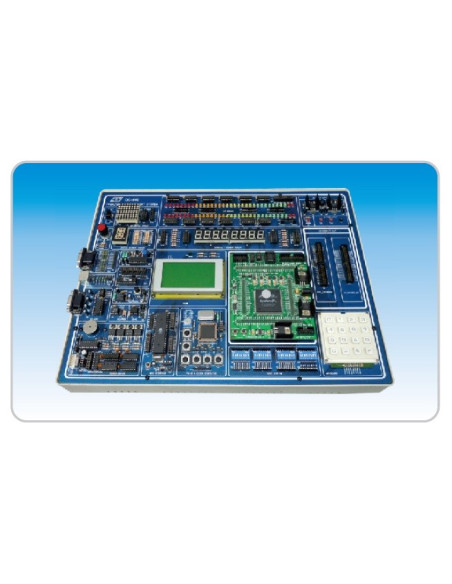

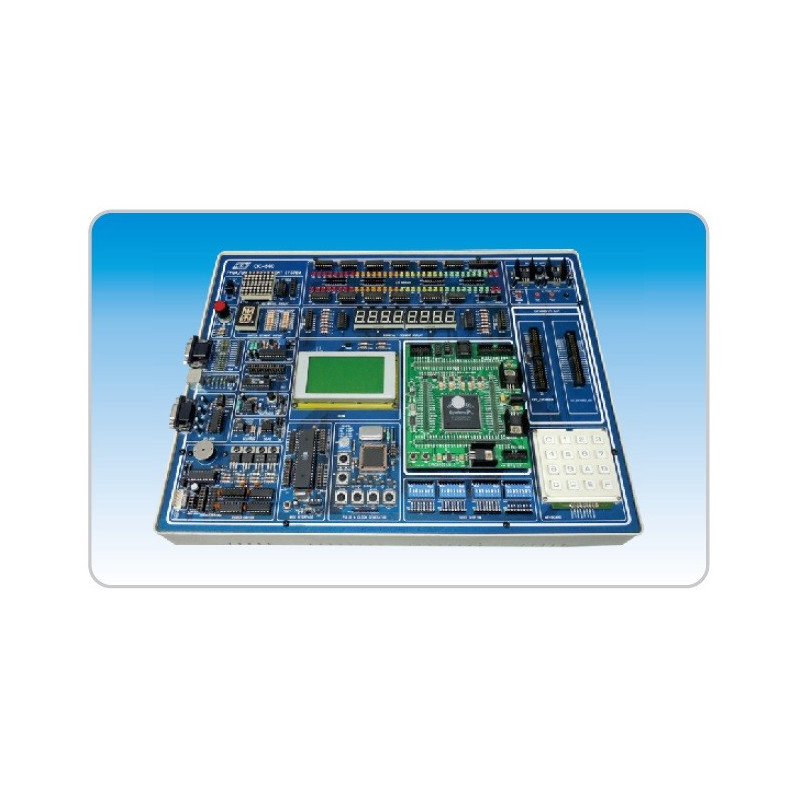

El sistema de entrenamiento CIC-560 está diseñado en base a la última tecnología digital junto con el material de enseñanza experimental EDA. Este sistema de entrenamiento consiste en un chip FPGA con elementos lógicos superiores y una gran cantidad de pines. Por lo tanto, los estudiantes pueden desarrollar, implementar y verificar el diseño del circuito digital básico o avanzado, procesador de señal digital y CPU / MCU.

Este sistema está equipado con un módulo analógico ADC / DAC, teclado, pantalla LCD, PS2, VGA, UART, interfaz SCI, LED, pantallas de 7 segmentos de 8 dígitos, motor DC y motor paso a paso que permiten a los estudiantes manejar el diseño complejo de señales mixtas y diseño de control digital.


1. El CIC-560 está bien equipado para el diseño de circuitos digitales complejos.
2. Proporciona convertidor AD / DA, teclado, pantalla LCD, PS / 2, VGA, UART, interfaz SCI, LEDS, pantalla LED de 8 segmentos de 8 dígitos, motor paso a paso y circuitos del controlador de motor de DC.
3. Adecuado para la formación curricular en el campo de la electrónica, la ingeniería eléctrica, la información, la comunicación y la automatización.
4. Ideal para diseñadores profesionales de IC, ingenieros de I + D, estudiantes de pregrado y postgrado para aprender diseño de IC y desarrollo de software.
5. Desarrolle y verifique circuitos digitales básicos y avanzados, procesamiento de señal digital y CPU / MCU con chip FPGA de múltiples elementos y múltiples patillas.

Diseño y aplicación del circuito lógico básico

01. Instalación y funcionamiento del software QUARTUS II
02. Circuito lógico combinacional básico
03. Circuito lógico secuencial básico
04. Circuito lógico aritmético básico
05. Uso de la megafunción
06. Circuito de conversión de código numérico


 Diseño y aplicación de circuitos lógicos avanzados

01. contador de 48 bits arriba / abajo con carga, borrar y habilitar
02. El transceptor acoplado por infrarrojos controla el contador de escaneo decimal de 8 dígitos
03. Detector de interruptor codificador giratorio
04. Decodificador de pantalla digital LED de 16 segmentos
05. control de la pantalla gráfica de matriz de puntos de 8 x 8 x 2 colores
06. Control de teclado de matriz de exploración 4 x 4
07. 128 x 64 control de visualización del módulo LCD
08. Conversión ADC con pantalla hexadecimal y decimal
09. Conversión DAC para generador de frecuencia preciso
10. Generador de funciones precisas controlado por teclado
11. 8 x 8 x 8 píxeles de color de control de pantalla VGA
12. Interfaz con el teclado PS / 2 serial sincrónico
13. Posición del motor paso a paso controlada por el teclado
14. Velocidad del motor paso a paso controlada por el teclado
15. Uso de QUARTUS analizador de lógica en tiempo real incorporado
16. Frecuencia de alta velocidad y contador de tiempo
17. Reloj digital
18. Caja de música
19. Piano electrónico
20. Armario de cifrado digital
21. Taquilla de cifrado digital con código de salto
22. Máquina de Bingo
23. dados electrónicos
24. Control del semáforo
25. Transmisión de DAC en serie
26. Transmisión de la CII
27. Transmisión UART
28. Interfaz con MCU
29. Construyendo CPU NIOS del sistema de desarrollo SOPC

REQUERIDO LOCALMENTE AL OPERAR CIC-560:
PC/ PORTÁTIL
 MULTIMETRO DIGITAL
 OSCILOSCOPIO DE ALMACENAMIENTO DIGITAL
 ANALIZADOR LÓGICO
