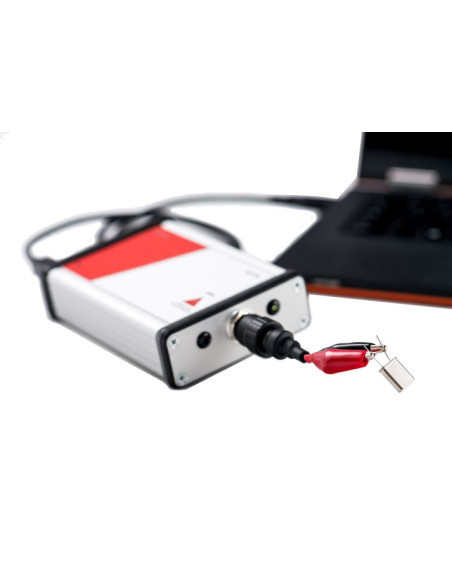

AO-262k-1000
Nuevo

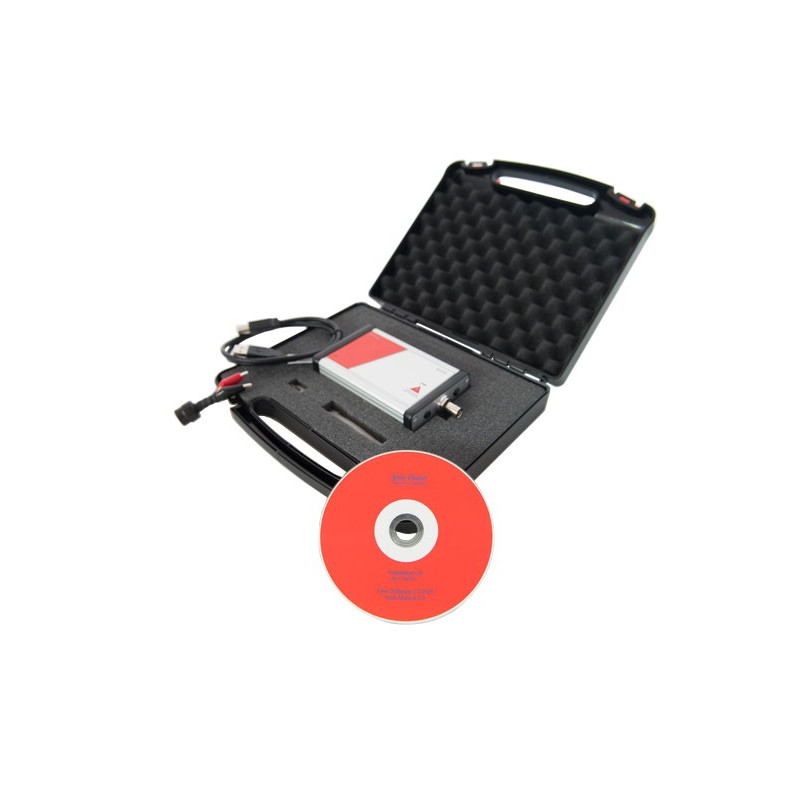

El modelo AO-262k-1000 (para mediciones de impedancia y LCR de hasta 262 kHz) tiene el rango de frecuencia más pequeño de la familia de productos. Este modelo cubren rangos de precisión de impedancia diversificada de 30 Ω a 3 MΩ
Este producto ya no está disponible
Disponible el:
Comunicaciones | BNC hembra |
Rango de Corriente | 10 µS to 100 S |
Impedancia | 262 kHz |
Alimentación: | 5V / 400 mA (a través de USB, no se requiere suministro adicional) |
El analizador de impedancia / medidor LCR están diseñados para mediciones de hasta 16777 MHz (~ 17 kHz).
El Modelo AO-262k-1000 se puede utilizar para mediciones entre 1 kHz y 262 kHz.

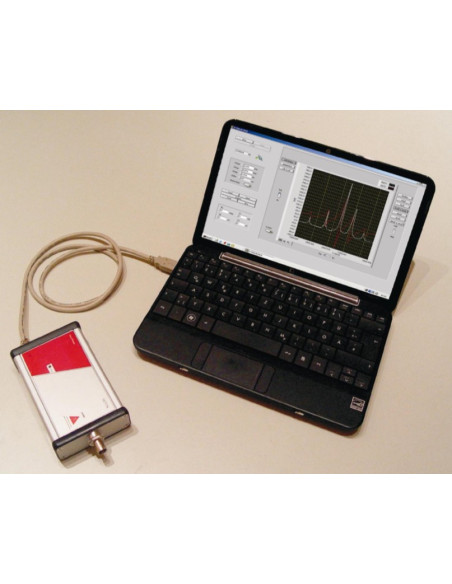

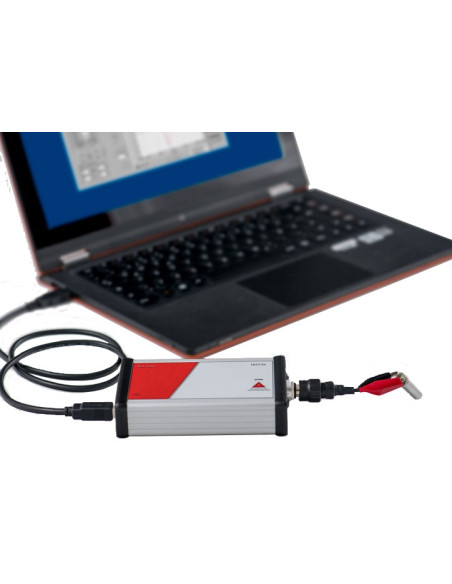

Se pueden operar directamente desde cualquier ordenador portátil o PC estándar sin la necesidad de un paquete de alimentación de batería adicional o suministro principal.
El concepto de alimentación y control USB no solo convierte el instrumento en el más pequeño y más móvil de su tipo, sino que también cuenta con control de PC completamente integrado y adquisición de datos como modo estándar de operación.
- Rango de datos:
30 Ω a 3 MΩ
0.3 μS a 30 mS
1 pF a 10 uF
1 nH a 10 mH
- Max. precisión:
a 10 Ω <0.2%
- Rango de frecuencia:
1 kHz a 262 kHz
- Resolución de frecuencia:
1 Hz
- Estabilidad de frecuencia:
<0.001%
- Tipo de conector:
BNC Hembra
- Operabilidad:
Software de medición SinePhase o API
- Puntos de medición:
Ninguna limitación
- Fuente de alimentación:
5V / 400 mA (a través de USB, no se requiere suministro adicional)
- Dimensiones:
126 mm × 81 mm × 32 mm
- Peso:
0,2 kg
- Protección de la PC:
Conexión USB aislada galvánicamente
power consumption |
5 VDC; 400mA |
power source |
USB port |
control interface |
USB port |
built-in protection |
USB interface galvanically isolated (1000 VDC /1min, 3000 VDC /1sec) |
weight |
0.2 kg |
dimensions |
32 x 81 x 126 mm (without connectors) |
operating condition |
-15 to +65 °C / 0 to 150 °F at < 80% humidity, non condensing (extended range on request) |
electromagnetic compliance |
emitted radiation: EN 55011, class B (stringest class) immunity against discharge: EN 61000-4-2, criterion A (highest immunity) immunity against EM fields: EN 61000-4-3, criterion A (highest immunity) |
terminal type |
BNC |
output signal amplitude |
measurement on: max. 316 mVp max. 9,6 mAp measurement off: no signal |
probe calibration function |
to compensate individual probes against series and parallel R, parallel C, series R, series L |
frequency range |
1 kHz to 262 kHz |
frequency sweep stepwidth |
1Hz to 250kHz |
frequency resolution |
1 Hz |
absolute frequency error |
typ. +/- 0,001% |
impedance values |
versus frequency: ΙZΙ (Impedance Magnitude), φ (Phase), R (Resistance), X (Reactance) dual plots: ΙZΙ and φ vs.Frequency, R and X vs.Frequency |
admittance values |
versus frequency: ΙYΙ (Admittance Magnitude), φ (Phase), G (Conductance), B (Susceptance) dual plots: ΙYΙ and φvs.Frequency, G and Β vs.Frequency complex plot: B versus G (Nyquist Diagram) |
capacitance |
Capacitance vs. Frequency |
inductance |
Inductance vs. Frequency |
scaling options |
full-scale automatically or manually settable; linear or logarithmic display option for both axis |
ave/load options |
- save/load measurement as data |
printing options |
- graph only - full panel |
data export options |
- text file format(*.txt) |
minimum PC/Laptop† requirements |
- 1 GHz clock rate |
operating system † |
Microsoft Windows 2000, 2003, ME, XP, Vista, or Windows 7 (other on request) |
† No incluído
version |
AO-262k-33 |
AO-262k-1000 |
impedance values |
10mΩ to100kΩ |
30Ω to1000kΩ |
admittance values |
10μS to 100S |
1μS to 30mS |
capacitance |
0.1pF to10mF |
1pF to 10uF |
inductance |
0.1nH to 10H |
1nH to 10mH |
phase |
+90 to -90 degree; +π/2 to -π/2 |
+90 to -90 degree; +π/2 to -π/2 |
version |
AO-262k-33 |
AO-262k-1000 |
|
impedance values |
typical full frequency range error (shortened probe): typical single frequency repetitive error (shortened probe): typical 100 kHz BW error (%), full Z range: |
+/-10 mΩ +/- 1mΩ (3mΩ/Z + Z/300kΩ•100%(Fig.1) |
+/-10Ω +/- 1Ω (10Ω/Z + Z/10MΩ•100% (Fig.1) |
admittance values |
typical full frequency range error (open probe):
typical 100 kHz BW error (%), full Y range: |
+/-10 μS +/- 1μS (3μS/Y + Y/300S•100% |
+/-300 nS +/- 30 nS (0.1μS/Y + Y/0.1S•100% |
phase |

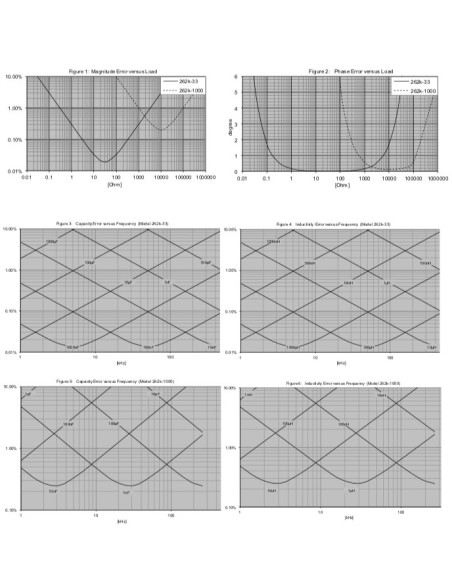

see Figure 2 |
see Figure 2 |
|
capacitance |
see Figure 3 |
see Figure 5 |
|
inductance |
see Figure 4 |
see Figure 6 |
standard operation |
approx. 30 msec per frequency step |
with noise reduction |
approx. 60 msec per frequency step |
additional optional delay time |
settable from 3 msec to 300 msec / frequency step (for high-Q measurements) |
