MSC3-B Plataforma de Treinamento de Climatização e Ar Condicionado de Dupla Zona com Aquecedor Auxiliar

MSC3-B

Autoedu

New

 Formador de sistemas de ar condicionado
 Com unidade auxiliar de aquecimento a gasolina.
 Sistema de ar condicionado eletrônico CLIMATRONIC
 Sistema totalmente funcional com refrigerante R134a
 Diagnóstico via conector de diagnóstico OBD de 16 pinos
 Abra os contatos para medir os componentes/circuitos do sistema.
Simulador de código de falha oculto para estudantes

Ótima ferramenta educacional que permite aos alunos aprender a estrutura do sistema de ar condicionado e climatização, estudar seus componentes, realizar diversas medições, testes e procedimentos de diagnóstico. Use ferramentas de varredura de diagnóstico e outras ferramentas e equipamentos especiais. Para mostrar todas as funções do controle climático, este sistema educacional instala a unidade de aquecimento auxiliar que pode ser a gasolina ou diesel a pedido.

Categoria Automotor-Automotivo
Função Ar Condicionado

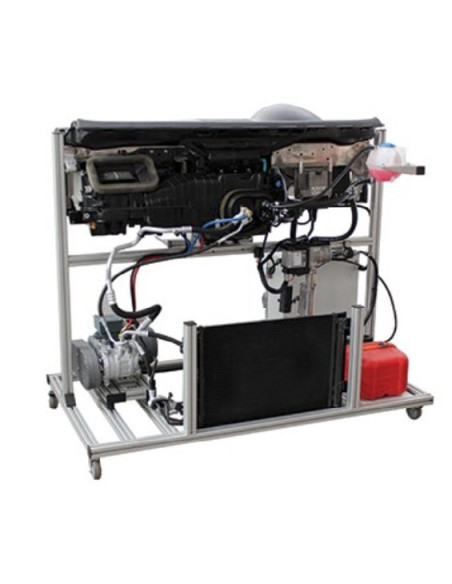

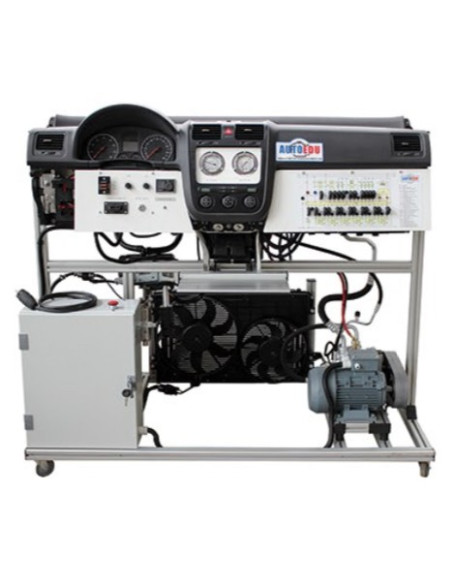

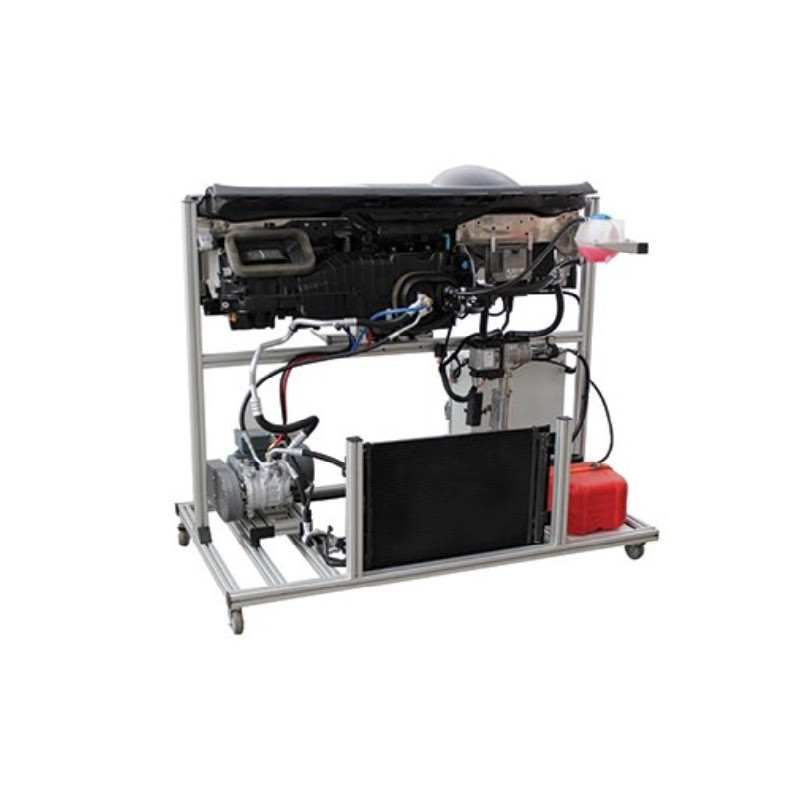

O sistema de ar condicionado de zona dupla totalmente funcional e a plataforma de treinamento de controle climático são instalados em uma estrutura de alumínio móvel. Esta plataforma de treinamento - simulador é especialmente projetado para ajudar os estudantes técnicos a entender melhor a eletrônica, a mecânica, a teoria do ar condicionado e o sistema de controle climático. O estande de treinamento educacional é baseado nos componentes OEM da Audi / VW. O sistema integrado de ar condicionado e climatização mostra os diferentes modos de operação.

  • Diagnóstico e Medição

Osciloscópio / multímetro
- Os parâmetros do sistema são medidos conectando-os ao conector banana.

- Capacidade de medir os parâmetros do sinal elétrico de cada componente do sistema (como sensor ou atuador)

Diagnóstico da unidade de controle (com a ferramenta de varredura)
- Diagnóstico através do conector de diagnóstico OBD de 16 pinos.

- Identificação da unidade de controle eletrônico (ECU).

- Leitura / apagamento de códigos de falha.

- Exibição de parâmetros (dados ativos) do sistema operacional.

- Ativação dos atuadores (depende da unidade de controle).

- Diagnóstico da unidade de aquecimento auxiliar através do soquete de diagnóstico específico.

  • Acessórios opcionais

- Osciloscópio automotivo

- Ferramenta de verificação de diagnóstico OBD

- Interface de diagnóstico da unidade de aquecimento auxiliar.

- Estação de recarga de ar condicionado.

  • Sistema eletrónico integrado 2C - Climatronic aquecimento e ar condicionado.
  • Monitoramento dos modos de operação do ar condicionado e do sistema de climatização.
  • Compressor de ar condicionado visível, embraiagem do compressor electromagnético e modos de funcionamento
  • Os manômetros instalados podem monitorar a distribuição de pressão do refrigerante R134a nos lados de alta e baixa pressão (circuitos)
  • Unidade visível de mistura HVAC (aquecimento, ventilação e ar condicionado) com seus modos de operação
  • Operação visível das abas de fluxo de ar.
  • Capacidade de monitorar e controlar mudanças nos parâmetros de cada componente do sistema:

A velocidade do ventilador de fluxo de ar.
 As posições da cobertura do fluxo de ar.
 A temperatura interior (interior).
 A pressão do refrigerante R134a varia de acordo com a velocidade do ventilador do radiador
 A taxa de variação de temperatura depende da velocidade do ventilador do radiador de fluxo de ar
 A posição da tampa do fluxo de ar de acordo com os modos de operação: degelo, recirculação de ar (ar fresco) ou espaço para os pés

  • O suporte de treinamento possui um diagrama de fiação elétrica completo com jumpers de conector banana embutidos para medições e simulação de códigos de falha do sistema.
  • Capacidade de simular mais de 15 falhas no sistema ao desconectar jumpers de banana. Possibilidade de monitorar a mudança do modo de operação de cada componente do sistema.
  • O estande de treinamento possui uma unidade de aquecimento auxiliar integrada que pode ser gasolina ou diesel, mediante solicitação. A unidade de aquecimento fornece refrigerante aquecido para a unidade de troca de aquecimento para permitir a operação do controle climático e mostrar como ele resfria ou aquece o ar.
  • Fonte de alimentação: 220V
  • Feito na Lituânia
  • Certificado CE
