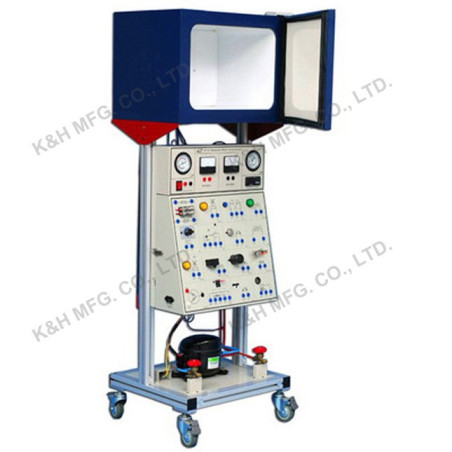

KR-101 Sistema de Treinamento para Refrigeradores

O KR-101 torna-se um refrigerador real e os alunos podem usar os medidores localizados no painel frontal para registrar o status dos componentes durante a operação.

O KR-101 também demonstra claramente quatro elementos principais, como o condensador, o compressor, o evaporador e o tubo capilar, localizado na parte de trás do sistema. Os alunos podem tocar e sentir os elementos, além de desenhar o diagrama de Mollier para registrar as características do refrigerante durante as diferentes fases do ciclo de refrigeração.

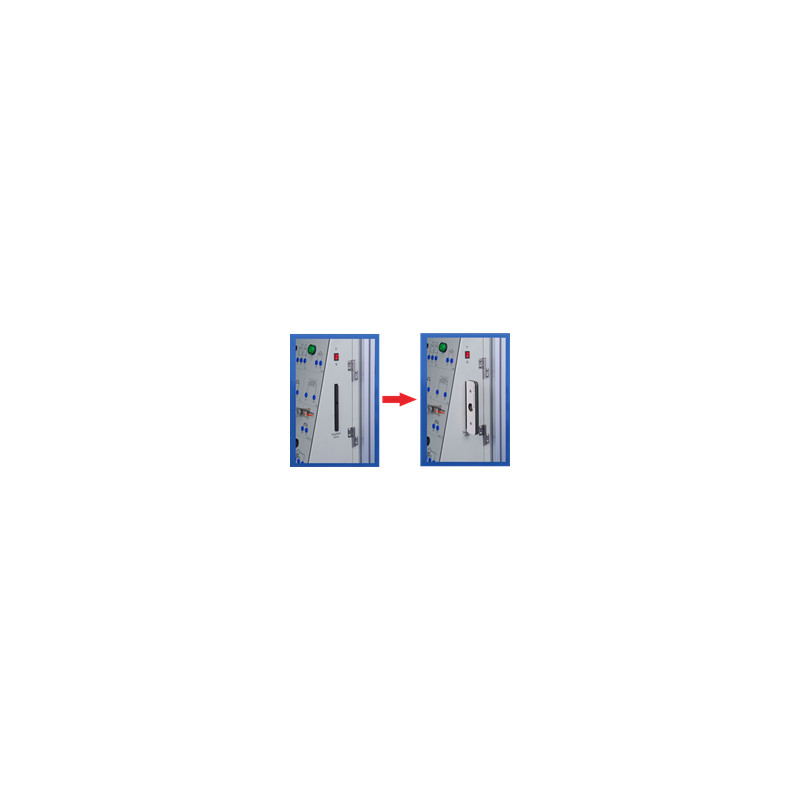

Por uma demonstração rápida, o KR-101 fornece uma placa de professores para que o professor insira no espaço lateral. Quando a placa principal é inserida, todo o sistema começa a funcionar, mesmo as conexões dos cabos no painel frontal estão incorretas.


01. Os principais elementos do sistema de refrigeração, incluindo o condensador, o compressor, o evaporador, o tubo capilar, o filtro e o secador, estão abertos para uma melhor observação.
02. O sistema contém vários componentes eletrônicos e seus símbolos localizados no painel frontal, permitindo que os alunos usem cabos de segurança de 4mm para construir o circuito de controle do sistema de resfriamento.
03. O circuito de controle do sistema de refrigeração consiste nos seguintes dispositivos eletrônicos: fusível do sistema, indicador do ventilador, interruptor da porta do evaporador ... etc.
04. O sistema inclui o manómetro de alta pressão, o manómetro de baixa pressão, o voltímetro de CA, o amplificador de CA e o medidor de temperatura que estão no painel frontal, permitindo aos alunos registrar o status dos componentes durante a operação.
05. O caminho do refrigerante para o tubo de alta pressão é pintado em vermelho e o tubo de baixa pressão é azul.
06. O quadro-negro do professor permite que o professor demonstre rapidamente a operação do sis

01. Exercício prático para cabos RSC do compressor
02. Construindo o circuito de controle do sistema de refrigerador
03. Gestão do sistema de refrigeração
04. Características do refrigerador
05. Desenho da mesa Mollier
06. Cálculo do desempenho da geladeira
