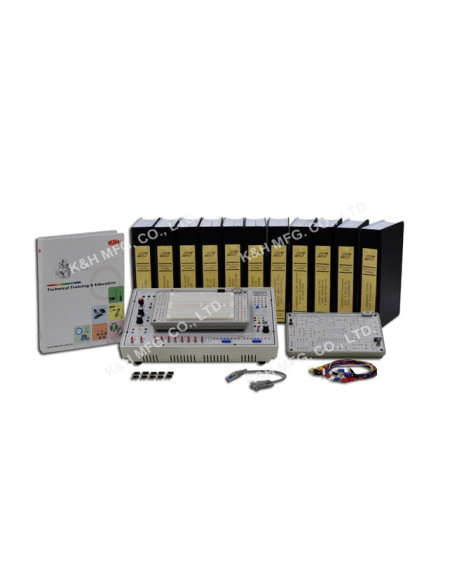

KL-310 Laboratório de Lógica Digital Avançada

KL-310

KandH

New

O Laboratório de lógica digital avançada KL-310 foi projetado para estudantes e engenheiros interessados em desenvolver e testar protótipos de circuitos. O laboratório inclui lógica combinacional, lógica seqüencial, memória, ADC / DAC. Experimente circuitos e ofereça vários circuitos de aplicação (PWM, temporizador, controle do motor, etc.).

Categoria Laboratórios

Todo o equipamento necessário para experiências de lógica digital, como fonte de alimentação, gerador de relógio, interruptores, telas são incorporados na unidade principal. O laboratório possui 10 módulos de experiência e um módulo de experiência de placa e CPLD.



1. O treinador inteiro foi completamente projetado pelo circuito lógico FPGA / CPLD. Os circuitos de proteção possuem uma proteção melhorada para cada módulo que é alimentado pela unidade principal através de uma tomada elétrica, evitando a fonte de alimentação de entrada errada durante a experiência.
2. Abrange diferentes níveis de experimentos de circuitos lógicos, que vão desde lógica combinatória, lógica seqüencial e interface de circuito lógica com microcontrolador e circuito de aplicação prática para uso diário.
3. Os alunos podem implementar seu próprio circuito a partir do módulo universal CPLD e experiência experimental, possibilitando o protótipo da maioria dos circuitos analógicos e digitais no sistema.
4. Inclui vários tipos de circuitos ADC e DAC para aprender diferentes circuitos de interface entre sinal analógico e digital.
5. Multiplexor interno de 8 canais na unidade principal para medir múltiplos sinais digitais em tempo real.
6. Múltiplos modos de operação a partir da exibição de 4 dígitos de 7 segmentos (a) modo de exibição de digitalização, (b) modo de exibição de dígito individual, (c) modo de contador de freqüência para medição de relógio interno e externo .
7. Estojo individual para todos os módulos para facilitar o armazenamento e transporte

1. KL-34001 Experiência do circuito lógica combinatória

      (1) Circuito de porta NOR
      (2) Circuito de porta NAND
      (3) Circuito da porta XOR
            a. Construa porta XOR com porta NAND
            b. A combinação com portas básicas
      (4) Circuito de portão AND-O-INVERTER (A-O-I)
      (5) Circuito comparador
            a. Comparador construído com portas lógicas básicas
            b. Comparador construído com TTL IC
      (6) Circuito do portão de Schmitt
      (7) Abrir o circuito do portão do coletor
            a. Circuito de alta voltagem / corrente
            b. Construa uma porta Y com uma porta de coletor aberto
      (8) Circuito Half-adder e Full-Adder
           Construa HA com portas lógicas básicas
      (9) Circuito semi-traçador e subtração total
           Circuito subtractor construído com portas lógicas básicas
    (10) Circuito gerador de paridade de bits
           Gerador de paridade de bits construído com portas XOR
    (11) Construindo um decodificador de 4 a 10 com TTL IC
    (12) As características do disjuntor de conversão de nível TTL

2. KL-34002 Experiência de lógica aritmética / Tri-state e conversor de código

        (1) Circuito do portão tri-state CMOS FET
              a. Medições da tabela de verdade
              b. Construindo uma porta AND com porta tristate
              c. Circuito de transmissão bidirecional
        (2) Circuito de meio adutor e adicionador completo
              a. Circuito adicionador completo com IC
              b. Circuito gerador de transporte de sumador de alta velocidade
              c. Circuito Summing do código BCD
        (3) Circuito semi-traçador e subtração total
              Circuito completo de inversor e adutor
        (4) Circuito da unidade lógica aritmética (ALU)
        (5) Circuito gerador de paridade de bits
             Bit IC Parity Generator
        (6) Hexágono até dezembro / dezembro para conversão hexadecimal

        digital
              a. Conversão Dec-to-Hex de 8 dígitos
              b. Conversão hexadecimal para decimais de 8 bits

3. KL-34003 Circuito lógico do multiplexador, codificador e decodificador


(1) circuito do codificador

a. Construindo um codificador de 4 a 2 com portas básicas

b. Construindo um codificador de 9 a 4 com TTL IC

(2) circuito decodificador

a. Construindo um decodificador de 2 para 4 com portas básicas

b. Decodificador BCD de 7 segmentos (bloco d de KL-34003)

(3) circuito multiplexador

a. Construindo um multiplexador de 2 a 1

b. Use multiplexadores para criar funções

c. Construindo um circuito de multiplexador de 8 a 1 com TTL IC

(4) Circuito de desmultiplexação

Construindo um demultiplexador de 2 saídas com portas lógicas básicas

(5) Circuito multiplexador / desmultiplexador analógico controlado

      digitalmente

(6) As características do disjuntor de conversão de nível CMOS



4. KL-34004 Experiência de flip-flop e circuito lógico e contador seqüencial


(1) Circuitos de flip-flop

a. Construa o flip-flop R-S com portas lógicas básicas

b. Construa o flip-flop D com os flip-flops R-S

c. Construa um circuito de eliminação de ruído com flip-flops R-S

d. Construa o flip-flop J-K com flip-flops D

e. O atraso J-K e flip-flop diferencial

f. Construa J-K mestre-slave flip-flops com duplo flip-flops R-S

g. Registro de mudança de construção com flip-flop D

h. Registo de deslocamento predefinido para a esquerda / direita

(2) contadores de flip-flop J-K

a. Contador binário assíncrono

b. Contador binário assíncrono

c. Contador assíncrono de uma década

d. Contador binário síncrono

e. Contador binário síncrono

f. Contador binário síncrono para cima / para baixo

g. Contador Johnson

h. Contador de anéis



5. Experiência do circuito contador KL-34005 para cima / para baixo; Carga Oscilador / pulso


(1) Construir memória de acesso aleatório (RAM) com flip-flop D

(2) circuito de memória de acesso aleatório (RAM) de 64 bits

(3) Circuito apagável de memória programável de leitura (EPROM)

(4) Contador ascendente binário assíncrono de quatro bits (uso de 7493 IC)

(5) contador binário para cima / para baixo prestable

(6) Contador decimal ascendente / descendente predefinido

(7) Construir um circuito não redisparável com o CI CMOS especializado

(8) Construir circuito reativável com CMOS IC

(9) Construa um circuito de oscilador de ciclo de trabalho variável com

      multivibradores monossíveis duais



6. Memória da matriz LED KL-34006 e a experiência do circuito de interface DAC / ADC e MCU


(1) Circuito eletrônico EPROM (EEPROM)

(2) Experiências do circuito de conversão unipolar DAC0800

(3) Circuito de conversão de saída bipolar

(4) Conversor SAC de 8 bits ADC0804 de experiência analógica para digital

(5) Construção do contador de varredura dinâmico com microprocessador de

      chip único


7. Temporizador digital e analógico KL-34007, Experimento do circuito do gerador de impulsos


(1) Construa um circuito oscilador com portas lógicas básicas

a. Resistor-capacitor multivibrador

b. Resistor-capacitor multivibrador de vidro

(2) Construção do circuito dos osciladores com a porta Schmitt

a. Oscilador resistor-capacitor

b. Condensador do ciclo de trabalho variável do oscilador de resistência

(3) Circuito do oscilador CI 555

a. Circuito oscilador 555

b. Circuito oscilador controlado por tensão

(4) Circuitos multivibradores monossíveis

a. Circuitos multivibradores monossíveis de baixa velocidade

b. Circuito de atraso ON / OFF monostable

c. Circuito do temporizador ON / OFF Monostable

d. Construa um circuito multivibrador monoestable com 555 IC

(5) Gerador de sinal de oscilador controlado numericamente (NCO)

(6) Gerador de função de freqüência precisa

(7) Gerador de sinal NCO de ciclo variável

(8) Experimentos de controle de atraso e diferença de ativação / desativação

(9) Gerador PWM simétrico / assimétrico preciso de 15 bits



8. KL-34008 Ramp - compare / SAR / Dual - experiência pendente do ADC



(1) Experiências de conversor D / A com saída única unipolar R-2R

(2) Experiência do conversor A / D da rampa digital de 8 bits

(3) Experiência do conversor A / D de aproximação sucessiva de 8 bits

(4) Experiência do conversor A / D de dupla inclinação de 8 bits



9. KL-34009 Teclado e tela para controlar a posição do motor passo a passo


(1) Experiência de controle de velocidade / posição do motor de passo

10. KL-34010 Relógio timer digital preciso

        (1) Relógio de experiência
        (2) Experimento temporizador


11. KL-34011 Universal CPLD e experiência de placa

        (1) Criar diagrama de bloco / arquivo de esquema em QUARTO II
        (2) contador hexadecimal de 16 bits
        (3) contador decimal de 16 bits
        (4) Decimal decimal decimal / Decimal Contador de 16 bits
        (5) driver de varredura de 16 bits para exibição de 7 segmentos
        (6) contador ascendente / descendente de 16 bits e sua indicação por
        uma tela de 7 segmentos
        (7) Caixa de música eletrônica
        (8) O semáforo com indicação de animação e tempo
