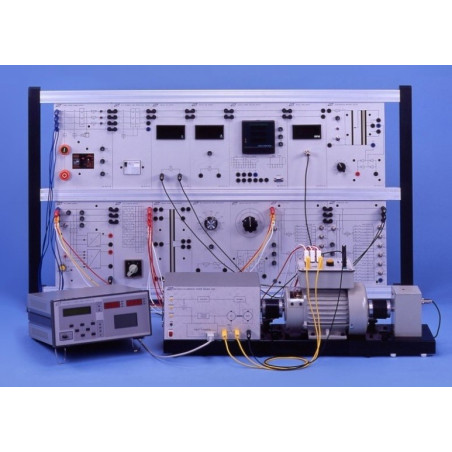

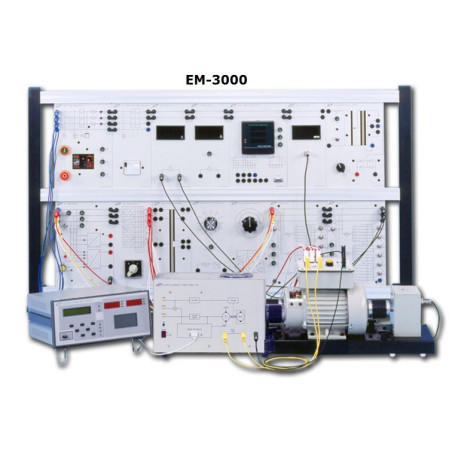

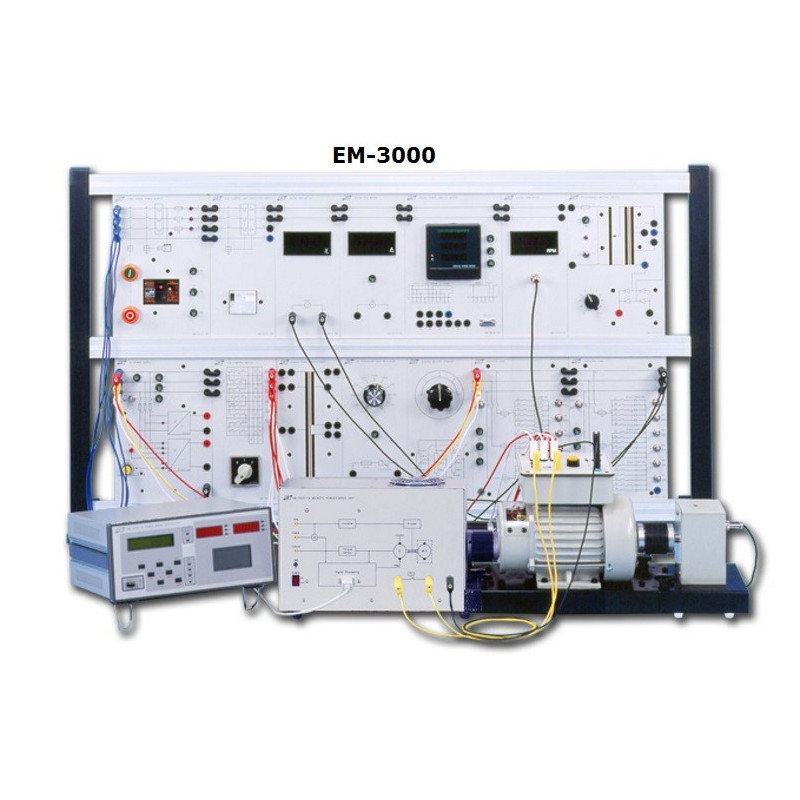

EM-3000 Sistema de Treinamento para Máquinas Elétricas

EM-3000

KandH

New

Certificado CE

O pdf em anexo mostra os modelos EM-3350 de motores descobertos

Categoria Eletricidade

Este Sistema de máquinas eléctricas conduce a los estudiantes a distinguir las similitudes y diferencias entre todas las máquinas eléctricas.
Los estudiantes estudian todo tipo de maquinarias eléctricas en modelo de circuito, que permite mejorar la capacidad de los estudiantes en la parte de funcionamiento y controlamiento. Además deja que los estudiantes se familiaricen con todo tipo de maquinaria eléctrica de prueba.

- Diseño modular, proporciona los más flexibles requerimientos de este tipo de equipo experimental.

- Cada módulo del panel tiene una altura compatible con la norma DIN A4.

- Se conecta por medio de enchufe de seguridad de 4 mm.

- Cada fuente de alimentación DC/AC viene equipada con protección contra sobrecarga.

- Los sistemas de rotación y freno de las maquinas vienen con protección contra sobrecalentamiento.

- Adoptando instrumentos que realizan medidas digitalizadas y basadas en microprocesador para proporcionar alta precisión de medición.

- Freno de velocidad constante / torque de función constante, fácil de operar.

- Gráfico completo de curva T/N.

- Conexión para PC, características de curvas válidos de medición y gráfico.

- El equipo está diseñado y es adecuado para el aprendizaje y la teoría de las máquinas eléctricas y sus características. Es de grado 300W.

- Diseño de la máquina Stand-Alone equipada con dos ejes extremos y la base de aleación de aluminio para el acoplamiento a otras máquinas.

- Paneles de entrenamiento de 5 mm de baquelita con aislamiento, símbolo de componentes impreso, valores y funciones, fácil de conectar.

- Sistema seguro plenamente protegida para conectar diversos tipos de máquinas.

- Se proporciona un potente software de medición que permite guardar archivos de gráficos e impresión de las características de curvas.

- Por tema de seguridad, el sistema funciona en trifásico 220V. Depende de diferentes líneas de voltajes pueden ser ajustado por el sistema de transformadores.

1. TRANSFORMADOR MONOFÁSICA
    (1) Prueba de polaridad
    (2) Prueba de relación de vuelta de la bobina
    (3) Prueba de circuito abierto
    (4) Prueba de corto circuito
    (5) Prueba de la característica de la carga
           carga resistiva
           carga inductiva
           capacitivo de carga

2. TRANSFORMADOR TRIFÁSICO
    Conexiones trifásica
            Y -Y conexión
            Y -△ conexión
            Y -Z conexión
            △-Y conexión
            △-△ conexión
            △- Z conexión

3. MÁQUINAS DC

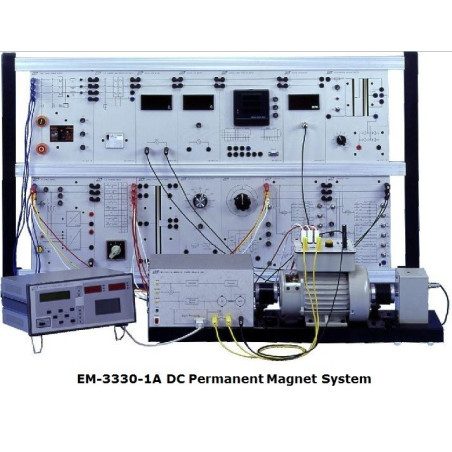

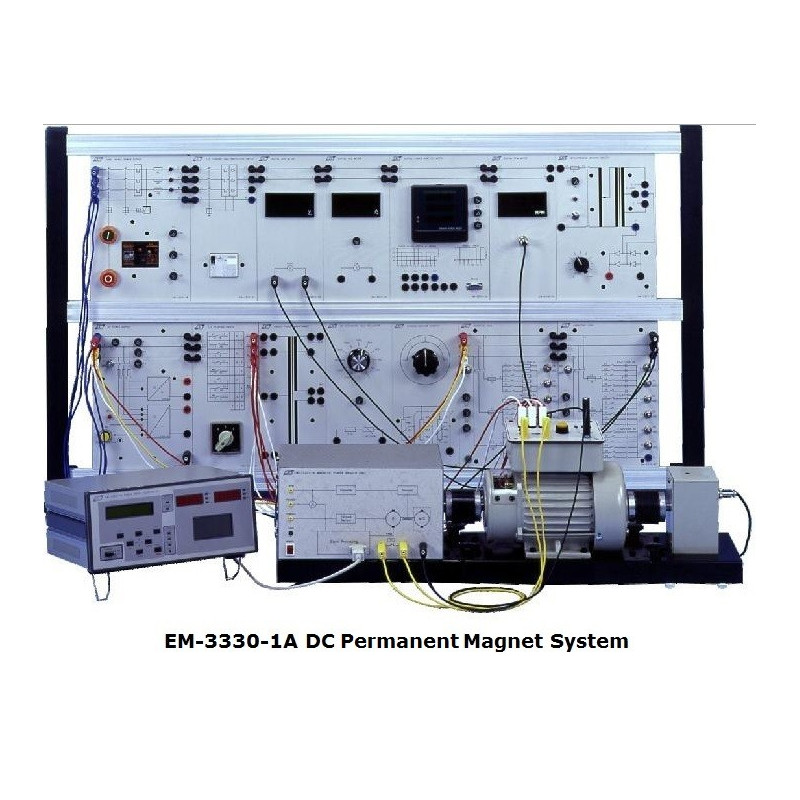

    (1) Motor DC de imán permanente de
           Conexión y control de dirección de motor
           Característica de torque-velocidad
    (2) Motor DC bobinado de derivación
           Conexión y control de dirección de motor
           Característica de torque-velocidad
           Control de velocidad
    (3) Generador DC excitado por separado
           Caracteristica de sin saturación de carga
           Característica de carga
    (4) Generador DC bobina de derivación
           Característica sin carga
           Característica de carga
    (5) Motor DC serie de bobina
           Conexión y control de dirección de motor.
           Característica de torque-velocidad.
           Control de velocidad
    (6) Generador DC serie de bobina
           Característica de carga
    (7) Motor DC compuesto de bobina
           Motor DC compuesto de bobina acumulativo con conexión y control de dirección
           Motor DC compuesto de bobina acumulativo con la característica de torque-
           velocidad
           Motor DC compuesto de bobina acumulativo con control de velocidad

 Motor DC compuesto de bobina diferencial con conexión y control de dirección
           Motor DC compuesto de bobina diferencial con la característica de torque-velocidad
           Motor DC compuesto de bobina diferencial con control de velocidad.
    (8) Generador DC compuesto de bobina
           Generador DC compuesto de bobina acumulativo con característica de carga
           Generador DC compuesto de bobina diferencial con característica de carga

4. MÁQUINA DE INDUCCIÓN
    (1) Motor de inducción monofásica
           Característica de Torque-velocidad con la bobina de arranque con separación de
           fase.
           Característica de Torque-velocidad con el capacitor de arranque y procedimiento.
    (2)  Motor trifásico de inducción de jaula de ardilla
           Conexión y control de dirección de motor
           Y-△ Arranque
           PF corrección
           Característica sin carga
           Prueba de bloqueo de rotor
           Característica de torque-velocidad
    (3)  Motor trifásico de rotor de inducción bobinado
           Conexión y control de dirección de motor
           Prueba de bloqueo de rotor
           Característica de torque-velocidad
    (4)  Motor sincrónico de polo saliente trifásica
           Conexión y control de dirección de motor
           Característica de excitación
           Característica de carga
    (5)  Generador sincrónico de polo saliente trifásica
           Medición de resistencia del inducido
           Característica de sin saturación de carga y cortocircuito
           Característica de carga
           Característica de excitación

  1. O projeto modular fornece a exigência experimental flexível
  2. Cada altura do painel do módulo compatível com padrão DIN A4
  3. Utilizando tomadas de segurança de 4 mm e fichas
  4. Cada fonte de alimentação DC / AC equipada com proteção contra sobrecarga
  5. Máquina giratória e travão com protecção contra sobreaquecimento
  6. Adotando o instrumento de medição digitalizado e microprocessador-baseado para fornecer a medida high-accuracy
  7. Freio com constante velocidade / função de torque constante, fácil de operar
  8. Desenho da curva T / N completa
  9. Conexão ao PC, curva de medição e desenho disponível
10. 300W-grade projetou o equipamento apropriado para aprender a teoria e as características de máquinas elétricas
11. Projeto de máquina autônomo equipado com duas extremidades de eixo e base de liga de alumínio para acoplamento a outras máquinas
12. Painel de treinamento usa bakélite de isolamento de 5 mm, símbolo de componente impresso, valor e função, fácil de conectar
13. Sistema totalmente protegido seguro para conectar vários tipos de máquinas
14. Fornecer poderoso software de medição de computador para salvar arquivo gráfico, desenho e impressão de curvas características
15. Por razões de segurança, o sistema funciona normalmente em 220V trifásico. Diferentes tensões de linha podem ser ajustadas pelo transformador do sistema.
