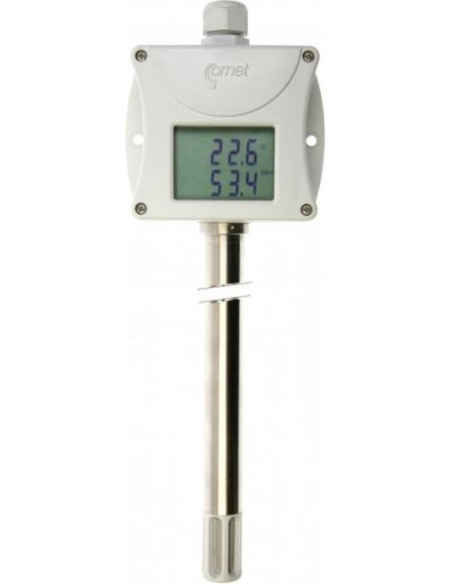

T3117 Temperatura y Humedad Interior y Exterior con Salida 4-20mA View larger

T3117 Temperatura y Humedad Interior y Exterior con Salida 4-20mA

T3117

Comet System

New

Temperatura ambiente , transmisor de humedad relativa (-30 a +125°C) (0 a 100% Hr) con salida4-20mA

Humedad relativa , sensores de temperatura en 700 mm tallo. Los valores medidos también se convierten a otra interpretación de humedad : temperatura del punto de rocío, humedad absoluta , humedad específica , relación de mezcla, entalpía específica.

215,50 €

Temperatura programable y transmisor de humedad está equipado con sensores de temperatura y humedad relativa. Los valores medidos también se convierten a otra interpretación de humedad - temperatura del punto de rocío, humedad absoluta, humedad específica, relación de mezcla o entalpía específica. Grados Celsius y Fahrenheit son seleccionables por el usuario. Transmisor contiene un circuito de control basado en un microprocesador en una caja de plástico durable con bornes de conexión y sensores en un filtro con malla de acero inoxidable. Transmisores de humedad está equipado con dos salidas de 4-20 mA aisladas galvánica. Configuración de las salidas y rango de salida son ajustables por el usuario. Gran pantalla LCD de dos líneas para la visualización simultánea de T + RH u otra interpretación humedad es una ventaja. Display es posible apagar. Diseño computarizado asegura la compensación de temperatura del sensor de humedad y fallar indicación. Sensor de polímero capacitivo Estado-of-the-art asegura una excelente calibración de estabilidad a largo plazo, la inercia contra el agua y la condensación. Transmisores están diseñados para su uso en el entorno no agresivo.

USOS - medición y control de humedad de aire en:

  • Edificio HVAC dirección
  • Edificio HVAC automatización
  • Depósitos
  • Invernaderos
  • FabricaS
  • Museos, archivos, galerías
  • Espacios refrigerados
  • Estaciones meteorológicas

Transmisores son aprobados y homologados por:

Los fabricantes de automóviles Renault y PSA ( Peugeot / Citroën) .

Las salidas se establecen alcance máximo del fabricante ( -30 a + 80°C , 0 a 100%de humedad relativa ) .

Para configurar otro rango por la compra de usuario de cable SP003 es necesario - ver accesorio opcional .

Programa de configuración gratuito TSensor para el ajuste del transmisor está listo para descargar en cualquier momento .

Si se requiere un ajuste diferente de los productos, por favor, especifique los valores de salida requeridos (RH , T TdP , .. ) y requiere rangos en la orden. Ajuste es gratis .

Cualquier valor medido - temperatura, la humedad relativa, la temperatura del punto de rocío , humedad absoluta , humedad específica , la proporción de mezcla o entalpía específica se puede asignar a cada salida del transmisor. También valor idéntico se puede asignar a ambas salidas.

Ordering example: Transmitter T3117, output 1: RH 10 to 90%, output 2: temperature 0 to 35°C

 Application wiring of the transmitter

Typical application wiring of dual output transmitter

Calculation of minimum power voltage Uss for proper operation:
Uss min> Uo min + Imax * Rz,
where: Uo min= 9 V
Imax... approximately 20 mA
Rz... sensing resistor (shunt)
Both current loops (I1 and I2) are connected analogically, current loop I1 must be always connected.

Relative humidity range

Figure: Relative humidity operating range

Output

4-20mA

Measured Value

Relative Humidity + Temperature

Construction Type

Bar Type (700mm)

Design

Industrial

Temperature Measuring Range

-30 to +125°C

Relay Output

No

Two-State Input

No

Lcd Display

Yes

PoE

No

Relative humidity range

0 to 100%

Accuracy of relative humidity measurement

±2.5% relative humidity from 5 to 95% at 23°C

Accuracy of temperature output

±0.4°C from -30 to +100°C
±0.4% from reading over +100°C

Available temperature units

degrees Celsius, Fahrenheit

Accuracy and range of dew point temperature outpu - for more details see graphs

±1.5°C at ambient temperature T<25°C and RH>30%
range -60 to +80 °C

Accuracy and range of absolute humidity output

±1.5g/m3 at ambient temperature T < 25°C
range 0 to 400 g/m3

Accuracy and range of specific humidity output

±2g/kg at ambient temperature T < 35°C
range 0 to 550 g/kg

Accuracy and range of mixing ratio output

±2g/kg at ambient temperature T < 35°C
range 0 to 995 g/kg

Accuracy and range of specific enthalpy output

±3kJ/kg at ambient temperature T < 25°C
range: 0 to 995 kJ/kg

Temperature operating range of case with electronics

-30 to +80°C

Temperature operating range of LCD display

readable to operating temperature +70°C, it is recommended to switch OFF the LCD over +70°C

Range of humidity sensor temperature compensation

all temperature range

Current outputs - two-wire connection

4-20mA, galvanic isolated with dual-output models

Configuration of outputs and output range

user adjustable from the PC

Filtering ability of sensor cover

0.025mm - filter with stainless steel mesh

Protection of the case with electronics

IP65 electronics, IP40 sensors

Power

9-30Vdc

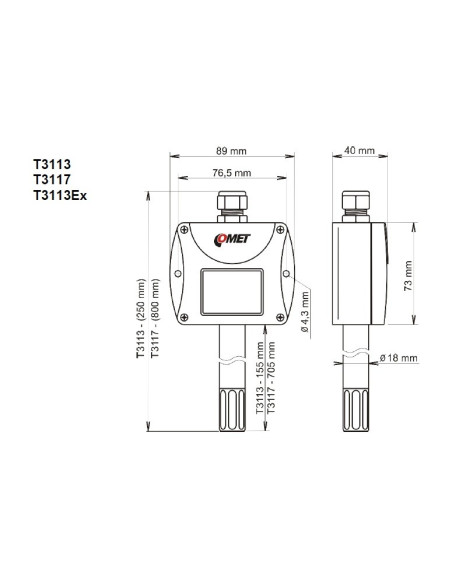

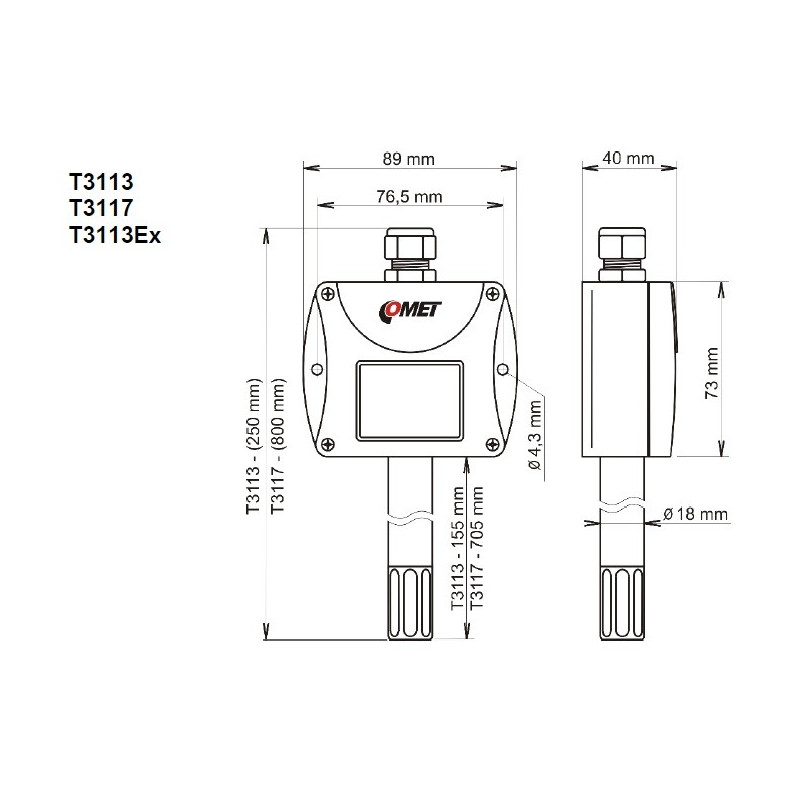

Dimensions

display unit 88.5 x 94 x 39.5 mm (W x H x D), stem length 700 mm

Weight

approximately 580g

Warranty

2 years

cable for transmitter adjustment via USB port
code: SP003
cable for transmitter adjustment via USB port
plastic sensor protection with stainless filter (gray)
code: F5200
plastic sensor protection with stainless filter (gray)
PTFE sensor protection, white
code: F5300
PTFE sensor protection, white
sintered bronze sensor cover
code: F0000
sintered bronze sensor cover
PP4 Flat circular flange
code: PP4
PP4 Flat circular flange
PP90 Right-angled stainless steel flange
code: PP90
PP90 Right-angled stainless steel flange
plastic gland for direct mounting of the humidity probe
code: SP004
plastic gland for direct mounting of the humidity probe
Tool for easy connection to WAGO terminals 236 for analog output transmitters
code: SP005
Tool for easy connection to WAGO terminals 236 for analog output transmitters
Vessel for adjustment and calibration of humidity
code: MD046
Vessel for adjustment and calibration of humidity
Humidity Standard 10%RH, set 5pcs
code: HM023
Humidity Standard 10%RH, set 5pcs
Humidity Standard 80%RH, set 5pcs
code: HM024
Humidity Standard 80%RH, set 5pcs
Female connector ELKA 4012PG7 for TxxxxL
code: K1427
Female connector ELKA 4012PG7 for TxxxxL
Transmitter version with watertight male connector
code: TxxxxL
Transmitter version with watertight male connector
