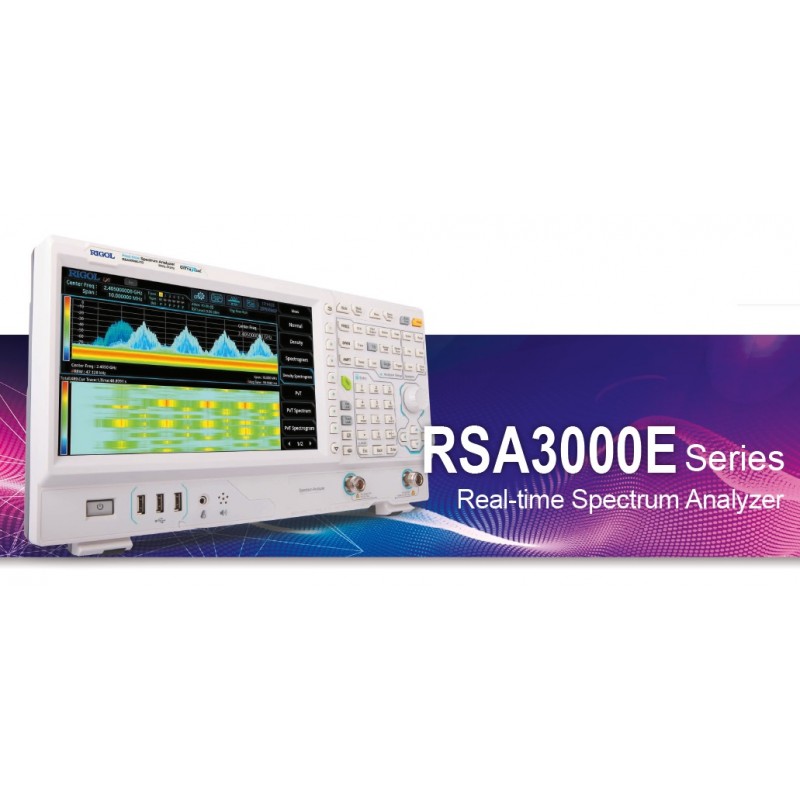

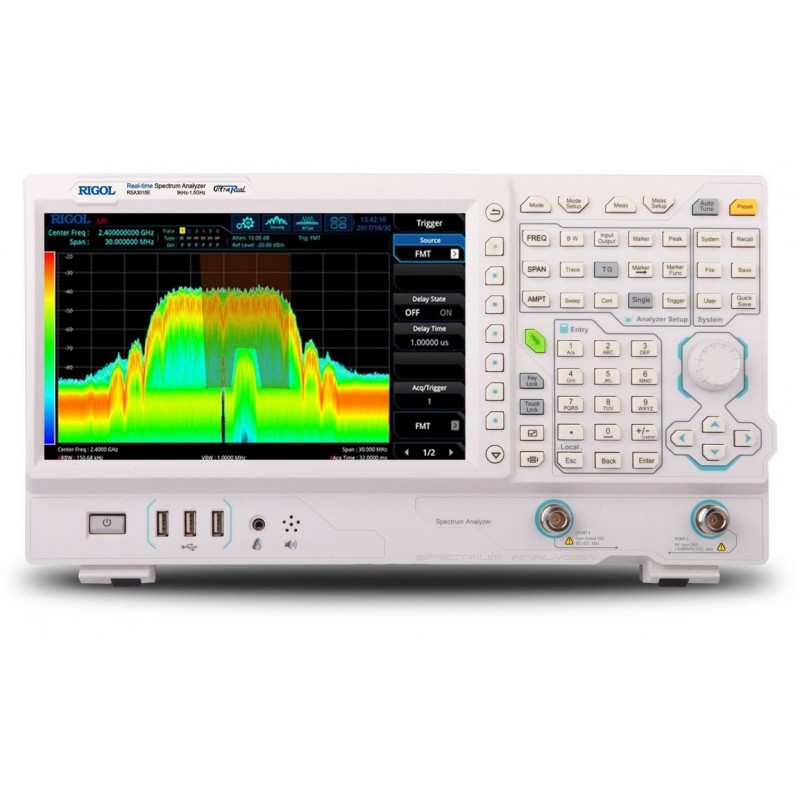

Analisador de Espectro 9 kHz a 1,5 GHz, RSA3015E

A série Rigol RSA3000E é uma série de analisadores de espectro compacto e leve com desempenho superior e recursos de análise de espectro padrão combinados com um analisador de espectro em tempo real.
Isso torna possível nunca perder nenhum sinal com duração superior a 7,45 µs.
Os engenheiros que integram WiFi, Bluetooth e outras tecnologias de RF modernas são confrontados com desafios complexos, como sinais de salto de frequência, conflito de canal e interferência de espectro.

Um Analisador de Espectro em Tempo Real traz a dimensão do tempo para a Análise de RF, tornando mais fácil monitorar e caracterizar esses complexos sistemas de RF.

O RSA3000E combina desempenho em tempo real líder do setor (7,45µs 100% POI), exibições de dados ricas e opções avançadas de acionamento, permitindo que o usuário capture, identifique e analise rapidamente esses eventos complexos.

Esses novos analisadores de espectro da série RSA3000E redefinem a categoria de produto do analisador de espectro de uso geral, adicionando recursos de análise e disparo de espectro em tempo real e define um novo nível de desempenho e preço.

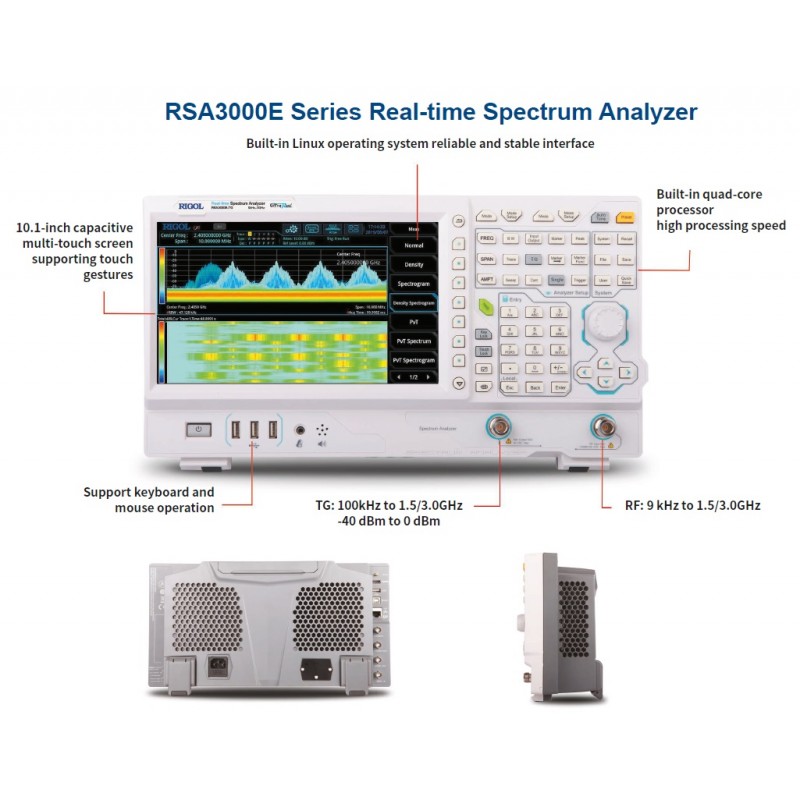

A família RSA3000E apresenta uma tela sensível ao toque de 10,1”, design compacto e interface e operações fáceis de usar, tornando-o ideal para aplicativos de bancada ou de campo em testes e produção de RF e sem fio, como IoT, RFID, sinais modulados analógicos e digitais.

O Embedded-System-Designer pode disparar cruzado e analisar sinais de barramento como IC2, SPI com sinais de RF.

Uma largura de banda em tempo real de 10 MHz e o acionador de máscara de frequência permitem visualizar, isolar e capturar sinais para analisar seu comportamento em amplitude, frequência e tempo.

Este novo analisador de espectro oferece a capacidade de acionar e capturar sinais em 100% se a duração for superior a 7,45 µs.

O RSA3000E tem RBW configurável até 10 Hz, um DANL (nível de ruído médio exibido) até -161 dBm (típico) e um Full Span Sweep de 1 ms em seu modo de analisador de espectro de uso geral.

Um filtro e detector EMI como 9KHz, 120kHz e Quasi-Peak como exemplo são padrão.

Capacidade estendida: pré-amplificador, relógio de alta estabilidade, kit de medição avançada, software de teste de pré-conformidade EMI pode ser adicionado opcionalmente.

SERIES RSA3000E:

• 9 kHz to 3 or 4.5 GHz Frequency Range
• 10.1” Capacitive touchscreen display
• Displayed Average Noise Level as low as -161 dBm with opt. PreAmplifier
• Real-Time Analysis Bandwidth of 10 MHz standard (40 MHz option)
• Frequency-Mask-Trigger, IF-Power-Level-Trigger and external Trigger
• 7 Real-Time visualization modes
• 100 % POI as low as 7. 45 µs
• 10 Hz Minimum Resolution Bandwidth (RBW) (1 Hz option)
• 1 ms full span sweep speed
• EMI RBW and Detector standard (200 Hz, 9 kHz, 120 kHz, 1 MHz)
• Tracking Generator and VSWR measurements available

- Tecnologia ultra-real
- Frequência: até 3 GHz
- Nível de ruído médio exibido (DANL): <-161 dBm (típico)
- Ruído de fase: <-102 dBc/Hz (típico)
- Incerteza de medição de nível: <1,0 dB
- Gerador de rastreamento de 3 GHz
- Min. RBW 1 Hz
- Largura de banda de análise em tempo real de até 10 MHz
- Vários modos de medição
- Várias funções de medição avançadas
- Aplicação de medição EMI (opcional)
- Vários modos de disparo e máscaras de disparo
- Densidade, espectrograma e outros modos de exibição
- Opções de software para PC
- Tela multitoque capacitiva de 10,1''; apoiando gestos de toque
- USB, LAN, HDMI e outras interfaces de comunicação e exibição

Pré-conformidade de condução/radiação com software de teste Emi integrado:
O software de aplicação de pré-conformidade EMI integrado do RSA3000E, combinado com filtros compatíveis com CISPR, pré-testa o produto quanto à condução e radiação para identificar e melhorar sua fonte de perturbação de condução/radiação e acelerar o tempo de colocação no mercado.

Largura de banda de resolução tão baixa quanto 1 Hz

A resolução de sinais com frequências semelhantes é fundamental para verificar muitos dispositivos e sistemas de RF. Com o RSA3000E, a largura de banda de resolução RBW com largura de banda de varredura de apenas 1 Hz permite visualizar mais detalhes de sinais adjacentes.

Sinais tão baixos quanto -161 Dbm com pré-amplificador opcional:
Visualize sinais de baixa potência (harmônicos, fontes de interferência) e facilite a resolução de problemas no modo varrido e em tempo real.

Excelente Métrica de Ruído de Fase:
Excelente desempenho de varredura, ruído de fase tão baixo quanto -102dBc/Hz.
