EC-7VAR-RS Data Logger Trifásico para Factor de Potencia, Corriente e Voltaje

Acksen

New

Para detecção de falhas, testes de desequilíbrio de fase, monitoramento de PQ, levantamentos de carga, auditorias de energia, consultas de consumo atual.
Gabinete robusto, com estojo de transporte protetor.
Bobinas flexíveis de Rogowski ('CTs') e ligações de tensão (com clipes de crocodilo) incluídas.
Amostragem constante, não perde nada.
Torneio trifásico completo de tensão e fator de potência.
Usado pela SSE, ESB, NIE, Dalkia, e muito mais.

1 529,00 €

Número de Canais 3 Voltagem + 3 Corrente
Com Display No
Classificação IP IP65
Comunicações USB
Duração da Bateria 1 ano
Período de Garantia +10 anos

Logger de análise ideal para auditorias de energia
A Electrocorder acessível é a melhor solução de valor para a realização de auditorias de sites, com ótimas ferramentas de análise e relatórios em nosso software livre. O nosso foco em fornecer um analisador de energia fácil de implantar com ferramentas de gerenciamento de equipamentos integradas ajuda a tornar o registro tão efetivo quanto possível. A instalação à prova de falsificação significa que os instaladores ou outros funcionários não podem alterar ou visualizar ocasionalmente os parâmetros de registro e invalidar os dados. Nosso registro de tensão trifásico completo com o Power Factor significa que você possui as medidas de energia e energia mais precisas disponíveis para sites onde é necessária uma alta precisão.

Rugged e confiável
Opera em baterias substituíveis por até 1 semana de registro livre de voltagem quando necessário, com tempo de registro ilimitado quando a conexão de tensão está ativa. Robusto e confiável, com vedação ambiental IP65 opcionalmente disponível (IP43 como padrão).

Nunca perca dados com amostragem constante
A Amostragem constante garante que você nunca perca dados, com valores mínimos e máximos exibidos durante o período de média. Grava até 50 dias até o padrão EN50160. O período médio pode ser definido de 2 segundos a 60 minutos (301 dias). Muitos outros madeireiros só levarão instantâneos de dados, o que significa que você perde dados cruciais de tendências.

Padrão industrial
A Electrocorder é o líder do mercado em análise de energia e energia e diagnóstico de falhas, usado para solucionar e resolver reclamações de clientes por fornecedores de rede elétrica em toda a Europa, como Dalkia, SSE, Electricity North West, ESB Networks e NIE Networks. Fornecido em todo o mundo para empresas de serviços públicos, indústria e eletricidade. Acksen vem projetando e fabricando Power Quality Loggers desde 1994, usando nossos conhecimentos para fornecer equipamentos altamente robustos e confiáveis ​​- tanto que estamos preparados para oferecer uma garantia de vida gratuita em todos os nossos Loggers (condições aplicáveis).

Perfeito para Solução de Problemas e Detecção de Falhas, com Auditoria de Energia, Pesquisa de Carga e Análise de Carregamento de Alimentador
O EC-7VAR-RS é utilizado por empresas de distribuição de energia, indústria pesada, gerenciamento de instalações, serviços elétricos ou de locais e engenheiros de manutenção para monitorar o monitoramento do uso de energia (kW) / energia (kWh), verificar a tensão e as variações de corrente, ajudando-os a diagnosticar quaisquer questões relacionadas, ou para coletar dados talvez para fazer representações para o seu fornecedor de energia.

Utilizado extensivamente para dimensionamento e monitoramento da UPS e monitoramento e dimensionamento do gerador em espera. À medida que o produto registra tensão e corrente, os usuários podem determinar se a baixa tensão está relacionada a demandas de alta demanda no site, ou se a baixa tensão está sendo fornecida ao site.

Disponível em variantes de 5kA ou 10kA a pedido de sites maiores! Quando apenas uma fonte de tensão de fase única é facilmente acessível, o EC-7VAR-RS ainda pode ser usado para monitorar e gravar energia de 3 fases, usando três entradas de corrente e uma entrada de tensão monofásica, em vez das 3 entradas de tensão normais.

Medição do fator de potência
O fator de potência (conhecido como PF ou Cos φ) é registrado para o canal de tensão L1 e o canal atual A1, isto é usado para calcular o poder real (Watts), reativo (VARs) e aparente (VA) para as 3 fases dentro nosso software Electrosoft. A medição de PF também permite que os usuários determinem se a correção do fator de potência é necessária para o site. Para uma medição precisa da PF, o registrador precisa de uma leitura de corrente ou tensão de cerca de 20% da escala.

Incluído com seu Energy Data Logger Kit
Tudo o que você precisa para operar está incluído - sem extras ocultos necessários!
Electrocordial EC-7VAR-RS com 3 bobinas rogowski flexíveis e 4 fios de tensão
Cabo de download USB
Estojo de transporte com zíper
Instruções para o usuário
Download grátis de software de análise

Software grátis para PC Electrosoft

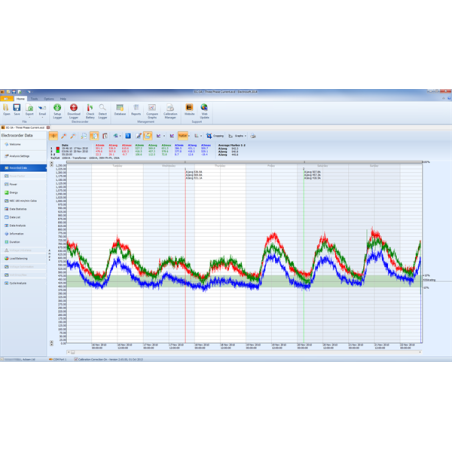

O software Electrosoft gratuito (compatível com o Windows 10 para o XP) permite visualizar e ampliar gráficos atuais, de energia e de energia. Os dados podem ser exportados para o Microsoft Excel em um clique ou enviados por email para colegas. Uma ampla gama de relatórios de análise podem ser impressos ou salvos como arquivos PDF com o logotipo da sua empresa!

O Electrosoft inclui muitos outros recursos líderes do setor, como Estatísticas e balanceamento de carga, Análise de tarifas e custos com projeções anuais de CO2 e energia, Logger Management Database e ferramentas de Gerenciamento de Calibração.

O Electrosoft também inclui arquivos de amostra para que você possa baixar e experimentá-lo agora sem precisar de um registrador!

Canais de entrada:
3x Corrente (bobinas Rogowski flexíveis) - Média Real RMS, Mínima e Máxima

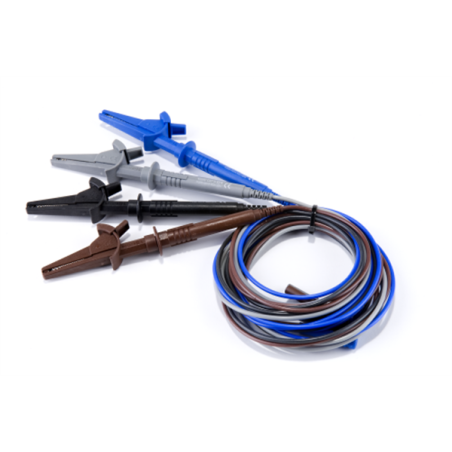

3x Voltagem (cabos com grampo de crocodilo isolado) - Média RMS Verdadeira, Mínima e Máxima. Também requer conexão Neutral. Não isolado.
1x Fator de potência
Freqüência: modelos de 50Hz ou 60Hz

Gamas:
Corrente: 400A ou 3kA (selecionado manualmente)
Tensão: fase de fase de 600V, fase de neutro 350V
Fator de potência: 0,3 gera 0,3 lag

Dimensões e peso:
Logger: Métrico - 260x180x190mm e 2kg, Imperial / Inglês - 10 "x 7" x 8 "& 4lb
Rogowski Coil se encaixa em cabos de 140mm
Rogowski Dimensões da bobina: Comprimento do cabo 2m / 6'6 "Comprimento do sensor 450mm / 18" Diâmetro do sensor 145mm / 6 "
Tensão Dimensões do chumbo: Comprimento do cabo 2m / 6'6 "

De Meio Ambiente:
Selagem: selado para IP43 ou IP65
Faixa de operação: -10C a + 40C ou + 14 ° F a + 104 ° F
Material do estojo: ABS

Conformidade com as normas:
CAT Rating: 1000V CAT III, 600V CAT IV
Gravação: EN50160: 1994

Precisão:

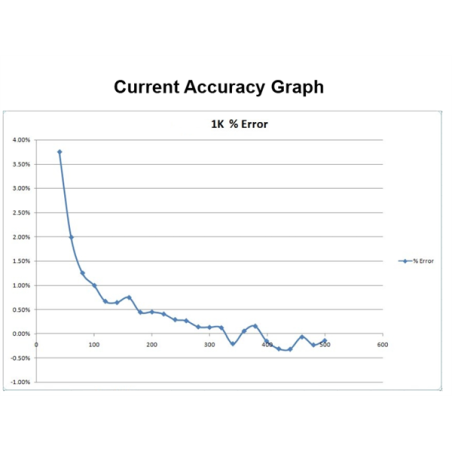

Corrente: ± 2% do intervalo, tipicamente (± 5% do intervalo fora de 10% -90% do intervalo selecionado)
Piso de leitura atual: 4A na faixa de 400A, 20A na faixa de 3kA
Tensão: ± 1% da leitura, ± 1 Volt. (10 bits) dentro de 100Vac-450Vrms (ph-ph); senão ± 3%. (50 / 60Hz ± 2%)
Piso de leitura de tensão: 5Vac
Fator de potência: Preciso para ~ 3% entre o chumbo 0,5 e 0,5 lag; ~ 6% entre 0,5 e 0,3 lead ou lag
Relógio de tempo: maior do que 0,001%

Fonte de energia:
As baterias são células primárias, 6 x 1.5V AA-Cell Alkaline (IEC-LR6, ANSI / NEDA-15A).

Duração da bateria:
Aprox. 1 semana de registro (baterias cheias)
A vida de registro é ilimitada com entrada de tensão ao vivo conectada.

Medição / Gravação:
Período de gravação: 2 segundos a 60 minutos
Duração da gravação: 4 horas a 301 dias
Padrão de gravação: EN50160: 1994
Método de gravação: amostragem constante, 16 amostras por ciclo
Freqüência de amostragem: 800Hz a 50Hz ou 960Hz a 60Hz
Resolução de amostragem: 10 bits

Memória:
Tipo de memória: SEEPROM, não volátil
Capacidade da memória: 384kB (32.000 níveis por canal)

Conformidade:
Emissões EN55022: 1994B, (EN50081-1: 1992).
Imunidade EN50082-2: 1995, de acordo com as disposições da Directiva EMC 89/336 / EEC.
Gravação std EN50160: 1994.LVD 72/23 / EEC em relação à EN60065. (IEC-61010).
Todos os modelos certificados (industrial leve, 3V / m).
