SPN1 Piranómetro Solar para Radiación Global Difusa (0 a +2000 W.m-2)

Delta T

Nuevo

  • Mide la radiación y la duración de la luz solar
  • Irradiancia global (total) y difusa en W.m-2
  • Cálculo de DNI (Irradiancia Directa-Normal)
  • Umbral de la luz del sol de la OMM: 120 W.m-2 haz directo
  • Sin partes móviles, anillos de sombreado o seguimiento motorizado
  • Sin ajuste de rutina o alineación polar
  • Funciona en cualquier latitud
  • Cúpula de vidrio esmerilado de precisión

5 599,00 €

sin IVA

El Sensor mide: Luz Solar W/m2

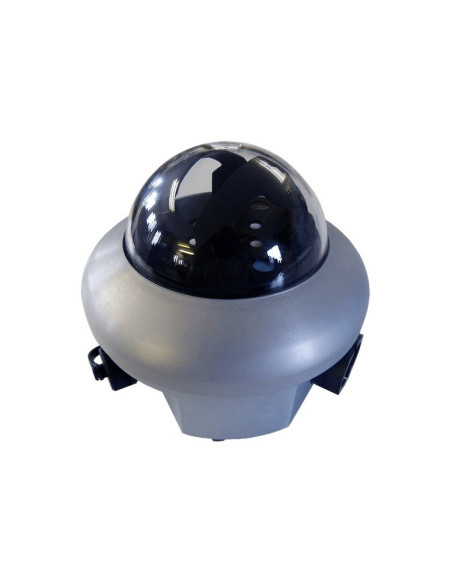

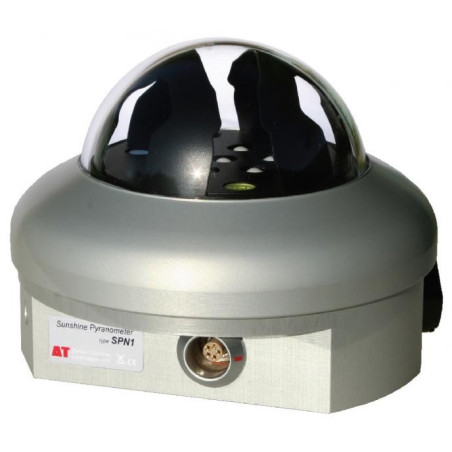

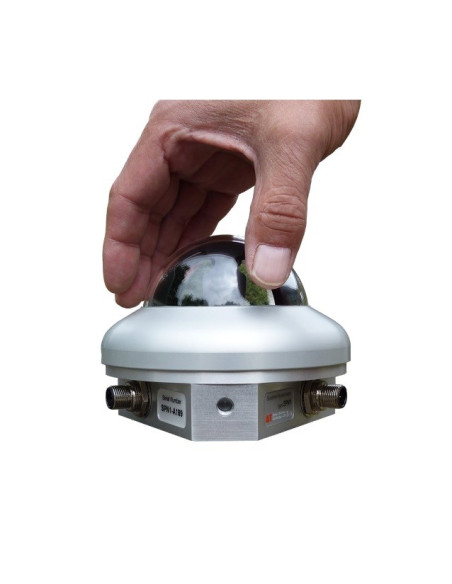

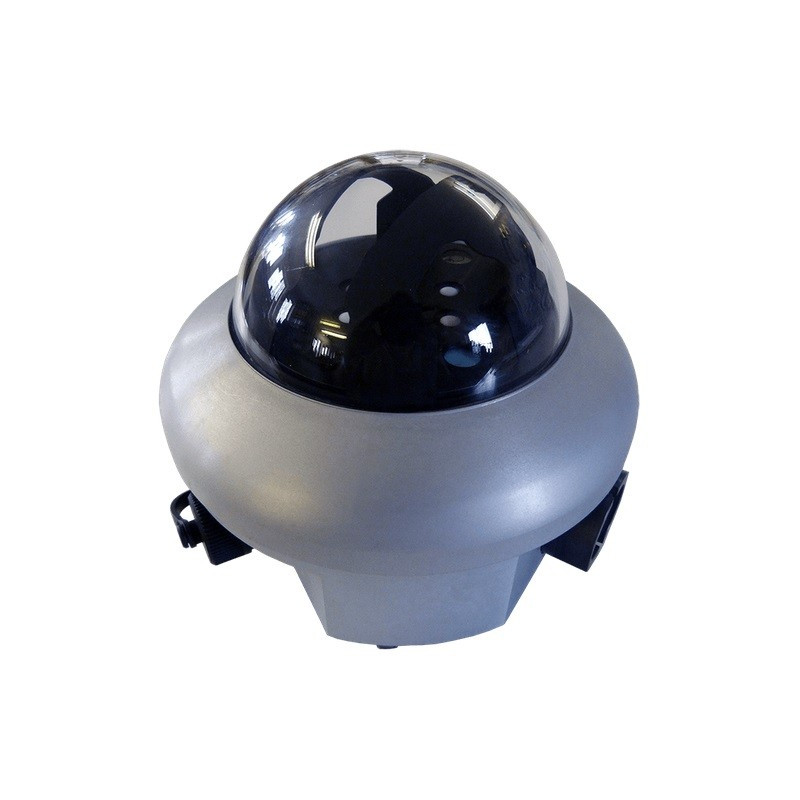

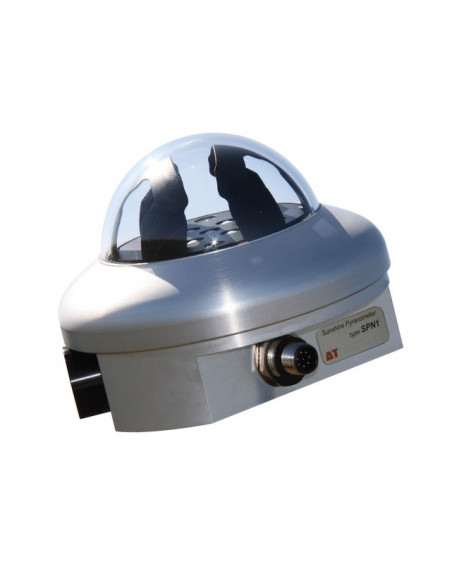

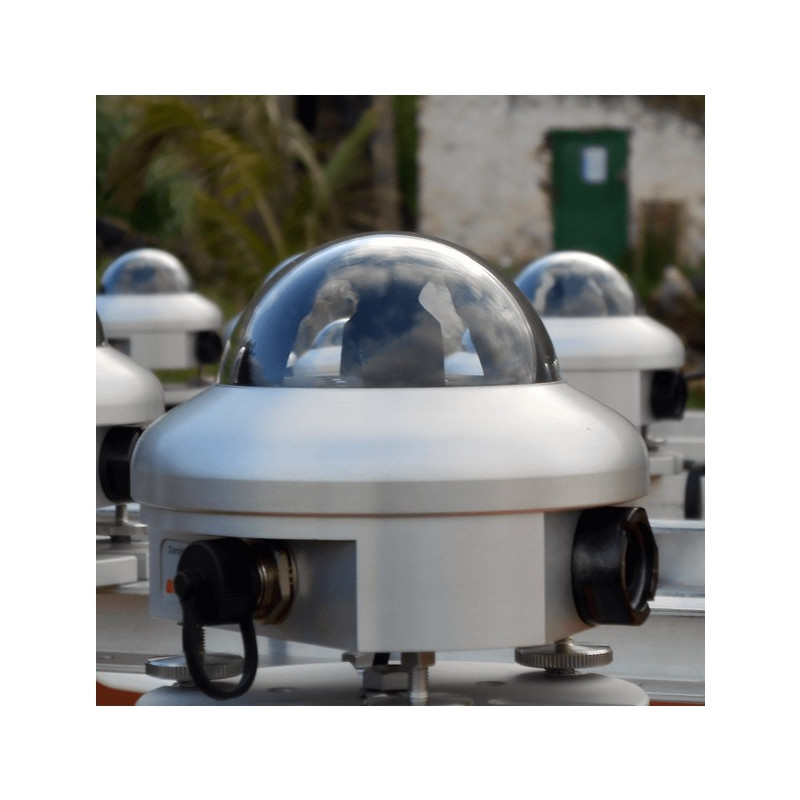

SPN1 Piranómetro de Radiación Solar
El SPN1 Sunshine Pyranometer es un instrumento de medición de la radiación solar de clase meteorológica con un calentador incorporado, y está diseñado para la exposición al aire libre a largo plazo. Es una alternativa económica y efectiva a los piranómetros con anillo de sombra, pirheliómetros y grabadoras solares tradicionales. El Pyranometer SPN1 Sunshine es excepcionalmente fácil de usar; no necesita ajuste de rutina o alineación polar y funciona en cualquier latitud.

El Pyranometer SPN1 Sunshine está protegido por las patentes EP 1012633 y US 6417500.

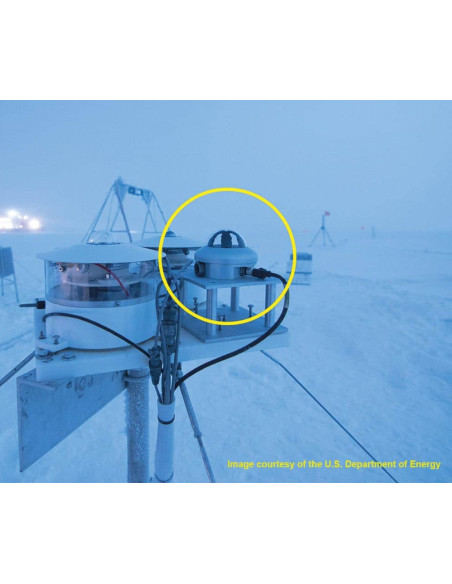

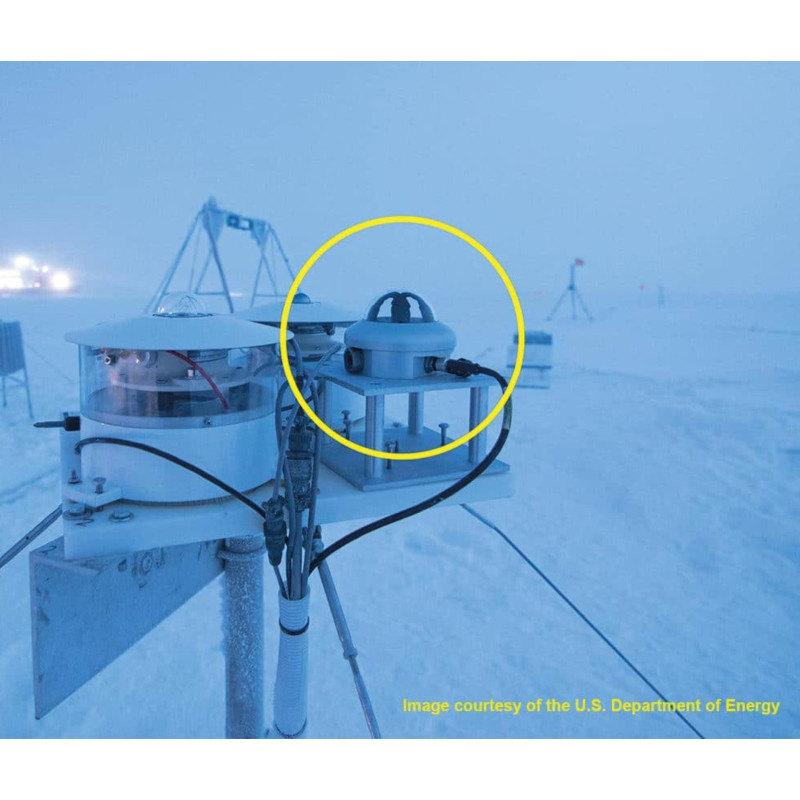

Un calentador interno mantiene la cúpula del piranómetro libre de rocío, hielo y nieve hasta -20 ° C (en condiciones de aire inmóvil), lo que garantiza lecturas confiables en condiciones climáticas difíciles.

Radiación Directa y Difusa

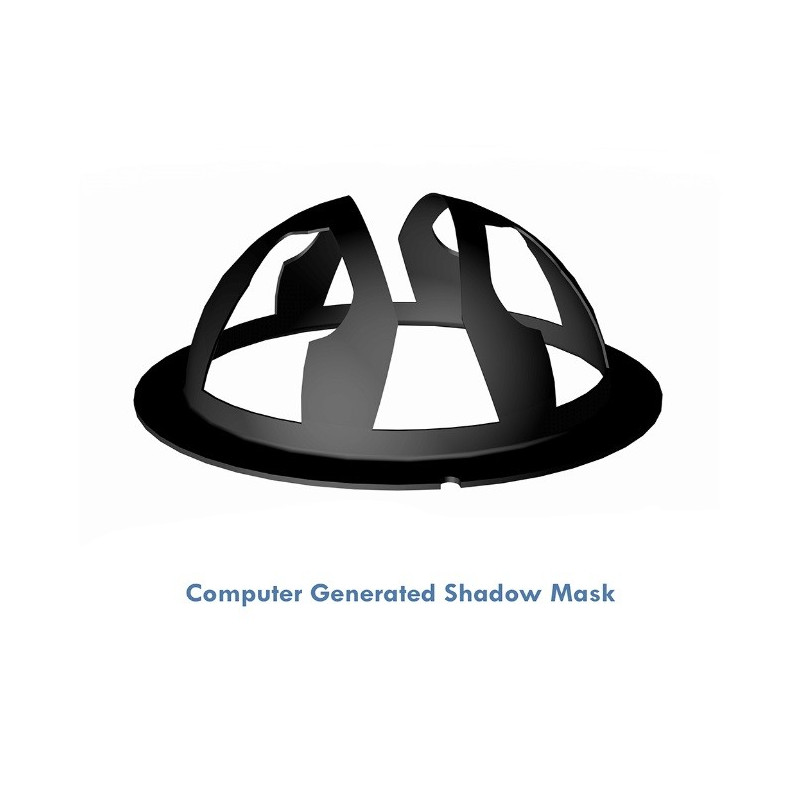

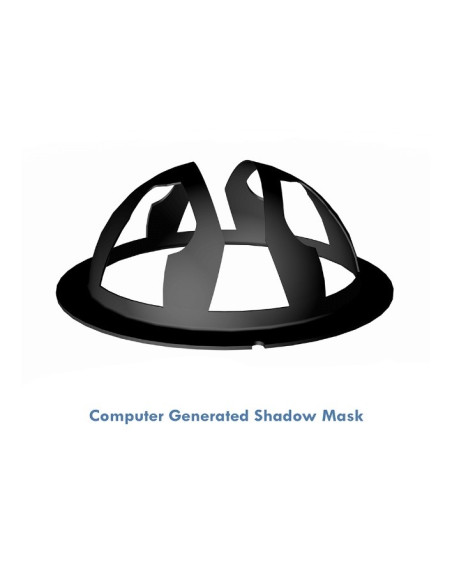

El SPN1 Sunshine Pyranometer utiliza una matriz de siete sensores de termopila en miniatura y un patrón de sombreado generado por computadora para medir los componentes directos y difusos de la radiación solar incidente. El Piranómetro SPN1 calcula la radiación directa al restar la radiación difusa de la global (total).

Duración de radiación Solar
El umbral de la OMM para la luz solar brillante es de 120 W.m-2 en un plano perpendicular al haz solar directo. El Piranómetro SPN1 usa un algoritmo basado en la proporción de radiación directa a difusa, combinado con sus valores absolutos, para estimar la duración de la radiación solar dentro de un pequeño porcentaje del estándar de la OMM.

El SPN1 Sunshine Pyranometer no necesita ser ajustado o reposicionado para rastrear el sol, una clara ventaja sobre los dispositivos con anillos de sombra. No hay conjuntos electromecánicos complejos ni pistas de papel quemado para interpretar.

Salidas y Registro de los datos
El SPN1 Sunshine Pyranometer proporciona 2 salidas de tensión analógica para radiación global y difusa, y una salida digital para duración de sol, que se puede conectar a registradores de datos, como Delta-T Devices DL2e y la GP1 compacta.
Las lecturas también se pueden obtener directamente desde el puerto RS232 y se pueden ver / registrar usando el software SunData suministrado.

El registrador de datos GP1 de Delta-T Devices es un poderoso registrador de datos de propósito general que brinda una solución de registro de bajo costo para el SPN1 Sunshine Pyranometer.

Aplicaciones
El SPN1 es ideal para múltiples áreas de aplicación de medición de radiación solar, incluida la supervisión de la eficiencia fotovoltaica, estudios de contaminación del aire, investigación de la nubosidad, estudios de ET y flujo de calor, análisis de dosel y sistemas de gestión de la energía.

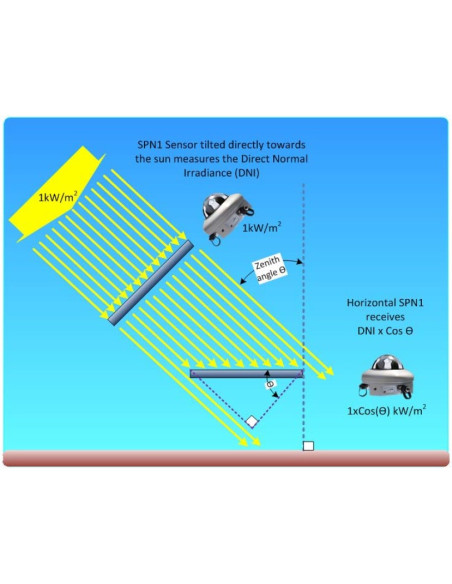

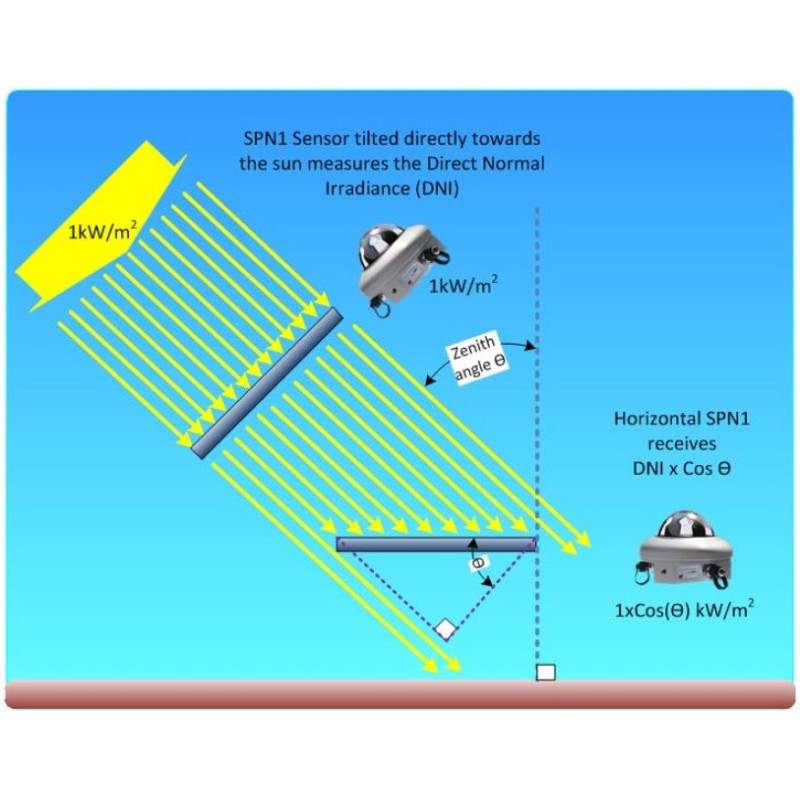

Calculando DNI

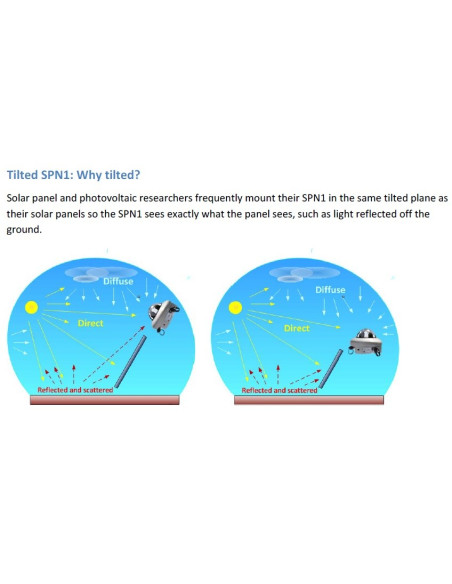

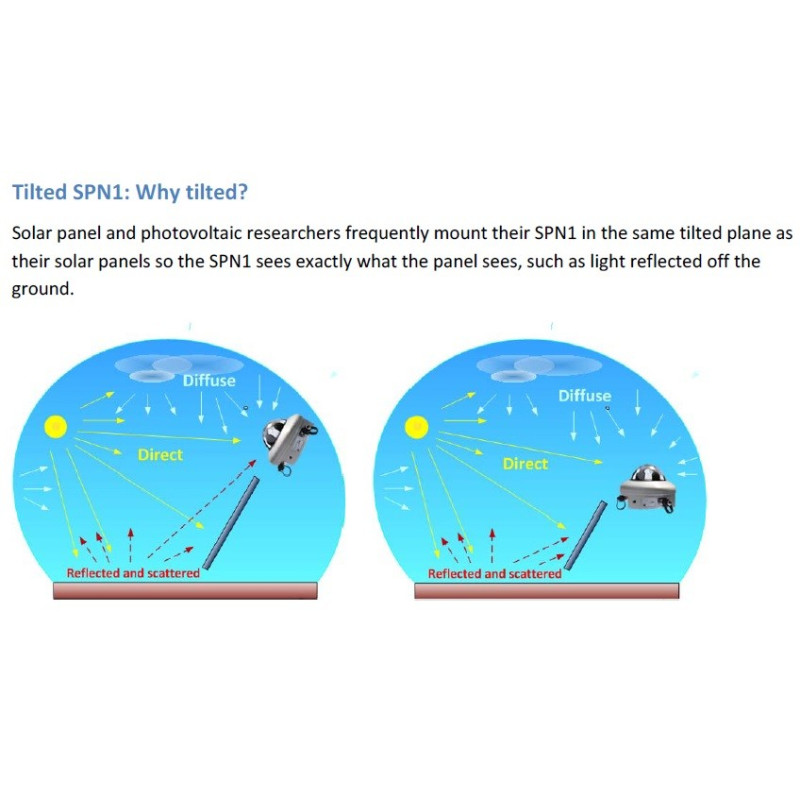

Irradiancia directa-normal (DNI) es la cantidad de radiación solar en unidad de tiempo en la superficie de la Tierra en un área unitaria perpendicular a la dirección del sol. Es una práctica común comparar la eficiencia del panel solar con el DNI, particularmente en pruebas de campo. La salida de un SPN1 permite el cálculo de DNI en el seguimiento solar, las instalaciones horizontales y inclinadas.

Obtenga más información sobre el Piranómetro SPN1 y el Cálculo de DNI en la 'Hoja técnica de información SPN1', que se puede descargar de nuestra sección Información adicional (Hojas de datos SPN1) a la izquierda.

Nota: Puede descargar un complemento de hoja de cálculo de Excel para calcular el DNI a partir de la salida de un piranómetro SPN1 montado horizontalmente.

SPN1 Piranómetro - comparación con el Sensor de radiación Solar BF5
El Pyranometer SPN1 es una versión de precisión del BF5 Sunshine Sensor y aunque los dos instrumentos tienen algunas características en común, existen diferencias importantes.

Para salidas simultáneas de radiación total, radiación difusa y estado de insolación.

Precisión general: total (global)
y radiación difusa

±5% Daily integrals

±5% ±10 W.m-2 Hourly averages

±8% ±10 W.m-2 Individual readings

Resolution 0.6 W.m-2 =0.6 mV
Range 0 to >2000 W.m-2
Analogue output sensitivity 1 mV=1 W.m-2
Analogue output range 0 – 2500 mV
Sunshine status threshold 120 W.m-2 in the direct beam

Accuracy: Sunshine status ±10% sun hours with respect to the threshold
Accuracy: Cosine correction ±2% of incoming radiation over 0-90° Zenith angle
Accuracy: Azimuth angle ±5% over 360° rotation
Temperature coefficient 0.02% per °C (typical)
Temperature range -40 to + 70°C
Stability Recalibration recommended every 2 years
Response time 100 ms (typical)
Spectral response 400 – 2700 nm
Spectral sensitivity variation 10% (typical)
Non-linearity < 1%
Tilt response Negligible
Zero offsets < 3 W.m-2 for a change of 5°C/hr in ambient temperature
< 3 W.m-2 dark reading
Latitude capability -90° to + 90°
Environmental sealing IP67
Sunshine status output No sun=open circuit
Sun=short circuit to ground
Power requirement 2 mA (awake ), <30 µA (asleep)
5 V – 15 V DC
Heater power 12 V – 15 VDC, up to 1.5 A
RS232 connector 5-pin M12
Signal output & power-in connector 8 pin M12
Mounting options 3 x M5 tapped holes in base at 108 mm dia, 120° spacing
Size & Weight 126 mm dia. x 94 mm high, 786g

Nota: La gama de cables EXT/8W-xx se conocía anteriormente como gama EXT/M12-xx.
