IDS-20 Detección precisa y fiable de hielo con tecnología sin contacto

IDS-20

SOMMER

Nuevo

Sensor de detección de hielo para medir la formación de hielo y lluvia helada para diversos campos de aplicación. El sistema IDS-20 está estableciendo el estándar para la próxima generación de sistemas de detección de hielo. El IDS-20 es el primer sistema de detección de hielo sin contacto que puede medir desde 0,01 mm hasta 80 mm de espesor de hielo. El sistema IDS-20 es un sistema extremadamente flexible para hacer frente a diferentes situaciones y aplicaciones. El sistema contiene un controlador central y tres sensores diferentes. Los sensores tienen diferentes rangos de medición y aplicaciones. Hay dos sensores de cubo para la medición de hielo y la detección de hielo para dos rangos de medición diferentes. Por lo tanto, el sensor IDS-Cube 1 tiene un rango de medición de 0,01 mm hasta 1 mm y es para el reconocimiento de capas de hielo extremadamente finas y eventos de formación de hielo. El diseño del sensor IDS-Cube 5 es para reconocer capas de hielo y eventos de formación de hielo desde 0,1 mm hasta 5 mm. Además, hay un sensor de varilla que está diseñado para medir el espesor total del hielo durante la temporada o el año. El rango de medición del sensor IDS-Rod es de 1 mm hasta 80 mm. El diseño del sistema IDS está diseñado para usarse con un sensor o hasta un máximo de dos sensores IDS al mismo tiempo.

El Sensor mide: Heladas (alertas)
Señal de Salida: RS-485 y SDI-12
Alimentación: 10-28V
Sensor para uso en: Intemperie

CARACTERÍSTICAS Y VENTAJAS

    Medida continua y sin contacto
    Detección de hielo y lluvia helada.
    Distinción entre hielo y agua Distinción entre hielo y agua
    Detección de hielo espesor de hielo de 0.01 mm a 80 mm Detección de hielo espesor de hielo de 0.01 mm a 80 mm
    Diferentes versiones de sensores según aplicaciones específicas: sensores de cubo y varilla
    Resultados de medición muy confiables debido a la verificación de plausibilidad
    Adecuado para sistemas existentes y nuevos, instalación fácil y rápida
    Operación sin mantenimiento, bajo consumo de energía

PARÁMETROS MEDIDOS

    Formación de hielo
    Lluvia
    Punto de rocío, punto de escarcha
    Temperatura y humedad del aire

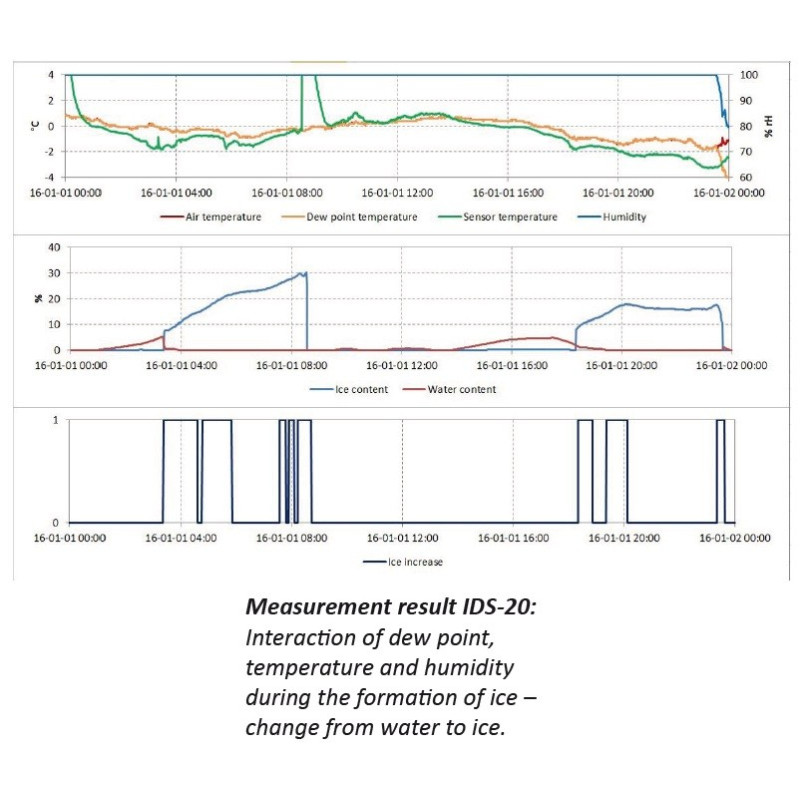

    Análisis Cantidad y duración de los eventos de formación de hielo.
    Reconocimiento de lluvia helada

CAMPOS DE APLICACIÓN

El sistema IDS-20 es un sistema extremadamente flexible para hacer frente a diferentes situaciones y aplicaciones como pronóstico del tiempo, pronóstico de carreteras, monitoreo de condiciones en el sector de energía eólica, teleférico, ferrocarril, tranvía y control de tráfico. El sistema contiene un controlador central y tres sensores diferentes. Los sensores tienen diferentes rangos de medición y aplicaciones. Hay dos sensores de cubo para la medición de hielo y la detección de hielo para dos rangos de medición diferentes. Por lo tanto, el sensor IDS-Cube 1 tiene un rango de medición de 0,01 mm hasta 1 mm y es para el reconocimiento de capas de hielo extremadamente finas y eventos de formación de hielo. El diseño del sensor IDS-Cube 5 es para reconocer capas de hielo y eventos de formación de hielo desde 0,1 mm hasta 5 mm. Además, hay un sensor de varilla que está diseñado para medir el espesor total del hielo durante la temporada o el año. El rango de medición del sensor IDS-Rod es de 1 mm hasta 80 mm.

Debido al desarrollo de los tres sensores diferentes, el sistema tuvo que desarrollarse con la máxima flexibilidad. Con esta flexibilidad y los diferentes sensores, los desarrolladores permitieron que el sistema combinara los tres sensores diferentes entre sí, por lo que el sistema se volvió muy personalizable y ahora se puede usar en muchas aplicaciones diferentes.

IMPLEMENTACIÓN

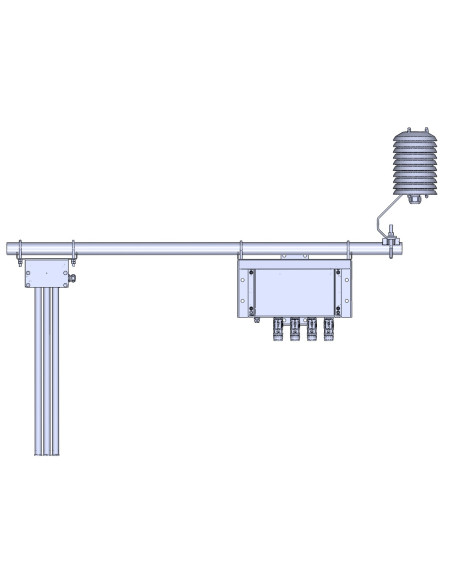

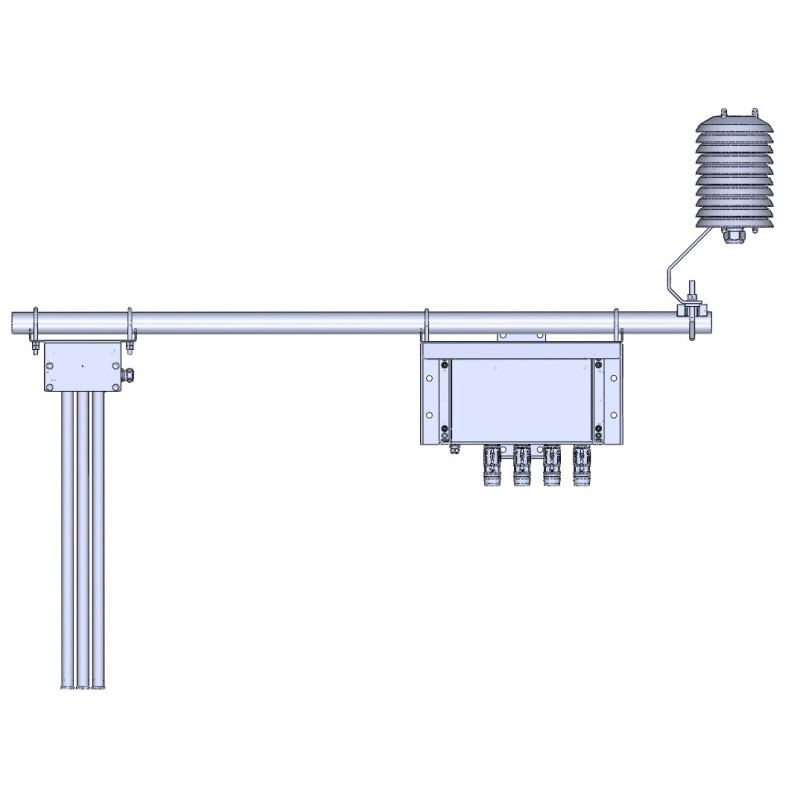

Ya hay cuatro versiones diferentes disponibles. Cada versión está diseñada para funcionar para diferentes aplicaciones. Existe una versión para medir el espesor total del hielo durante toda la temporada o el año. Este paquete contiene una aplicación de sensor único con solo un sensor IDS-Rod 80. El objetivo con esta instalación es monitorear y medir el espesor total del hielo. Las posibles aplicaciones son el monitoreo de hielo en construcciones, mástiles, torres, antenas, líneas fijas y líneas eléctricas.

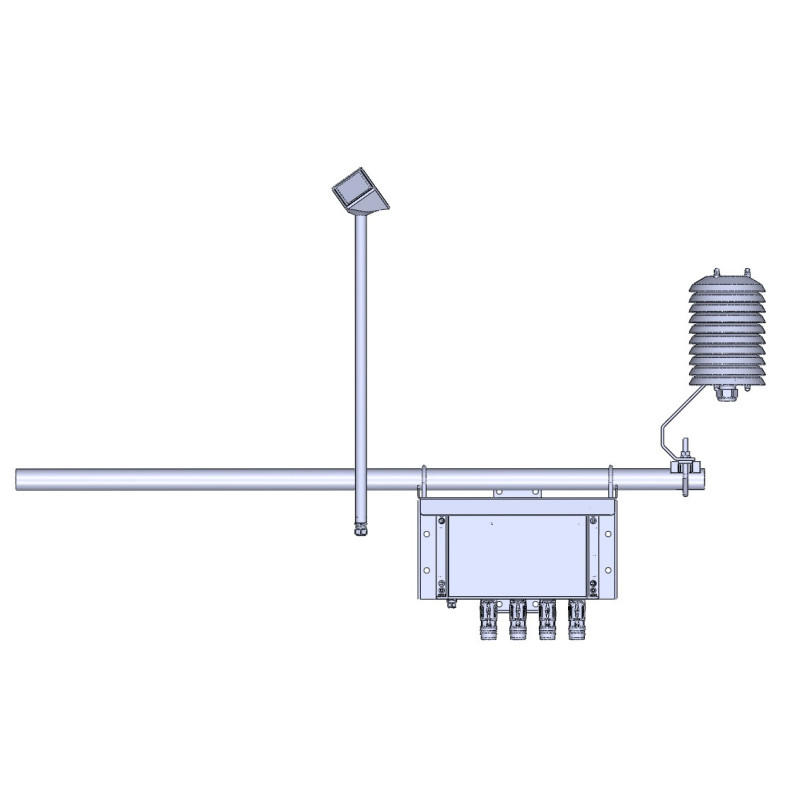

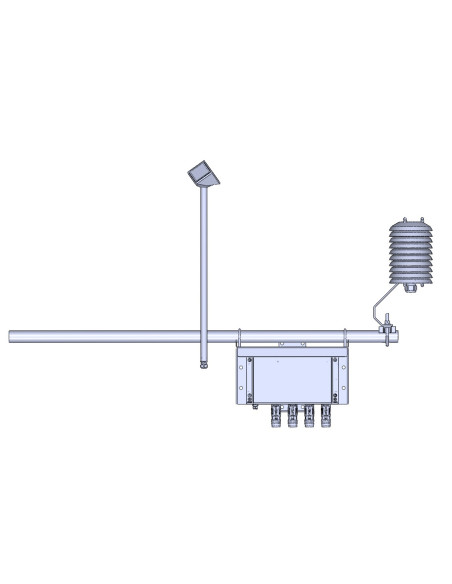

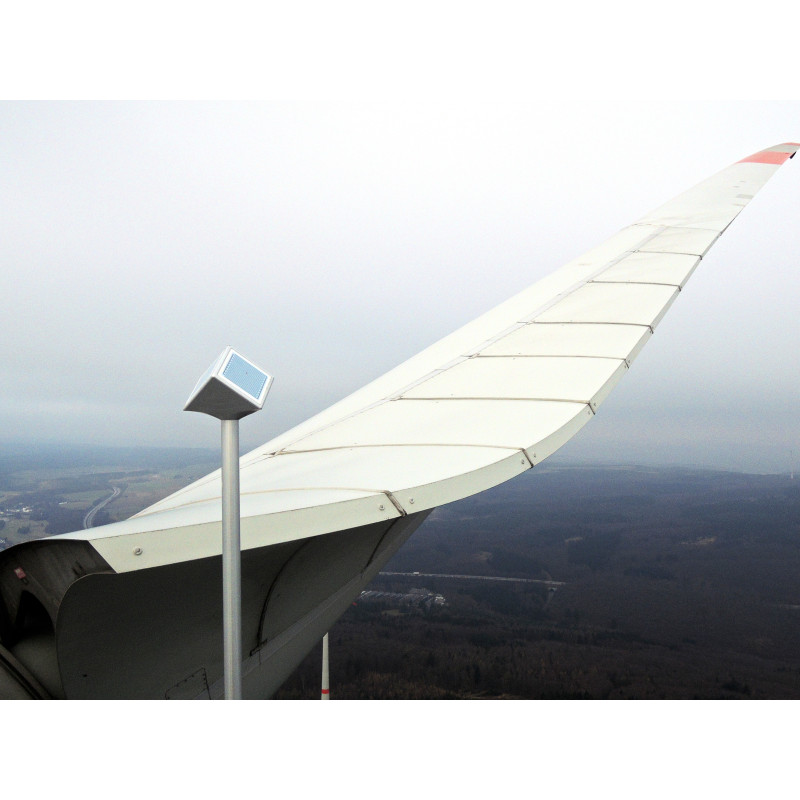

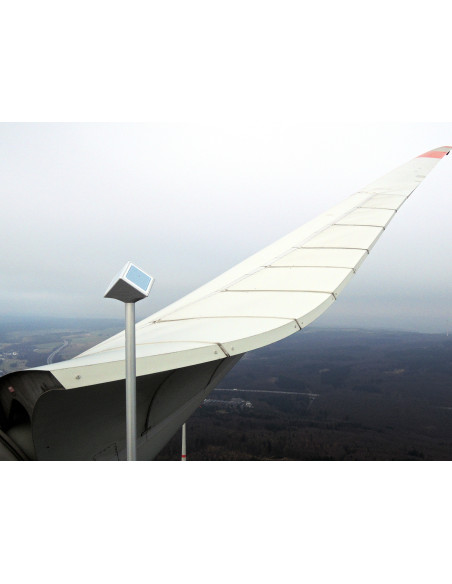

La segunda aplicación de sensor único es el sistema IDS-20 con el sensor IDS-Cube 5. Este paquete está diseñado para medir capas de hielo delgadas y eventos de formación de hielo entre 0,1 mm y 5 mm de espesor de hielo. Aquí el objetivo es medir los eventos de formación de hielo y las delgadas capas de hielo. Con el control interno del software y las posibilidades de ajuste, es fácil configurar el sensor exactamente al rango que le interesa medir. El sistema de calefacción interno ayuda a descongelar el sensor tan pronto como se alcanza un umbral definido por el cliente. Las posibles aplicaciones son el monitoreo de hielo en la industria de energía eólica.

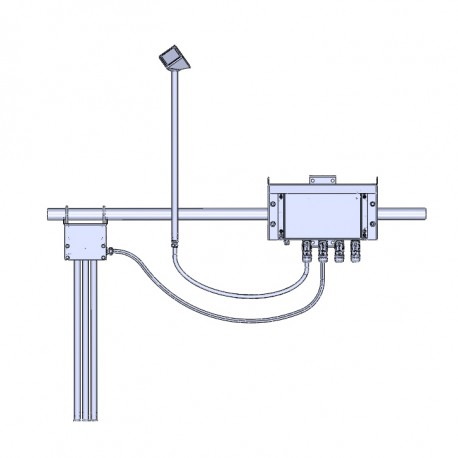

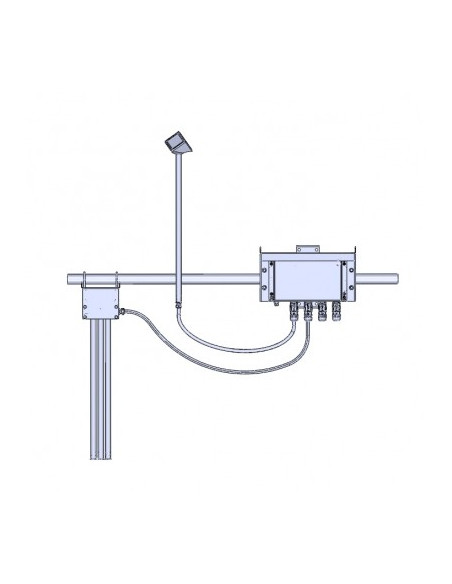

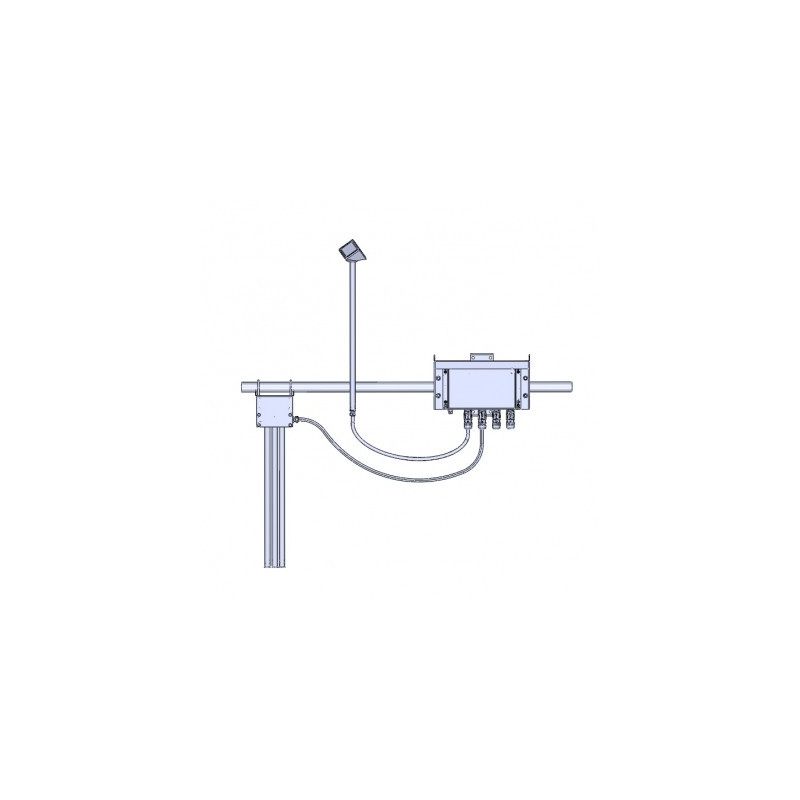

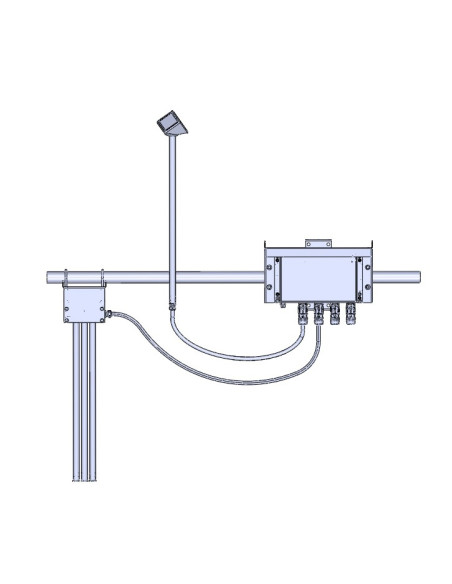

La primera configuración de doble sensor es la combinación de ambos sensores anteriores. En este paquete, combinamos la medición de espesor total de hielo IDS-Rod 80 y la medición de formación de hielo del IDS-Cube 5 en un solo sistema. Debido a la combinación de las dos tecnologías y las ventajas de estos para los sensores, el sistema puede medir las capas de hielo delgadas y los eventos de formación de hielo y, en paralelo, el sensor IDS-Rod 80 mide y monitorea el espesor total del hielo en el mismo lugar.

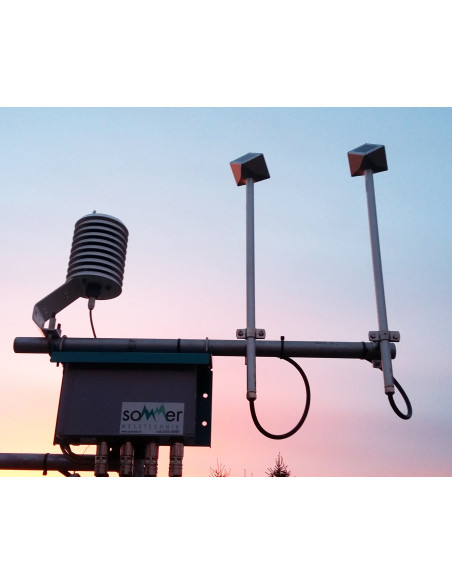

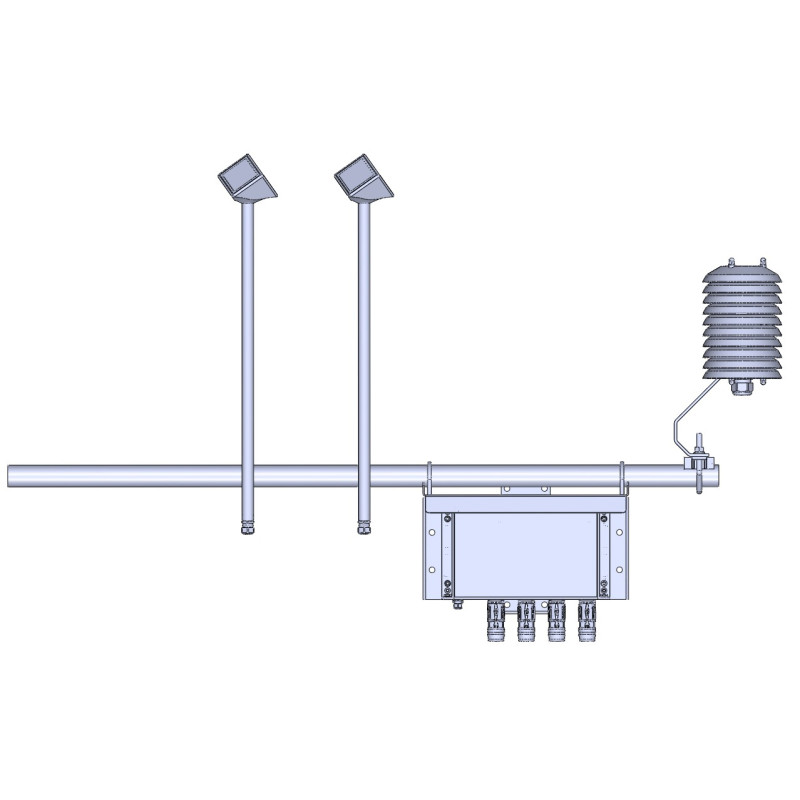

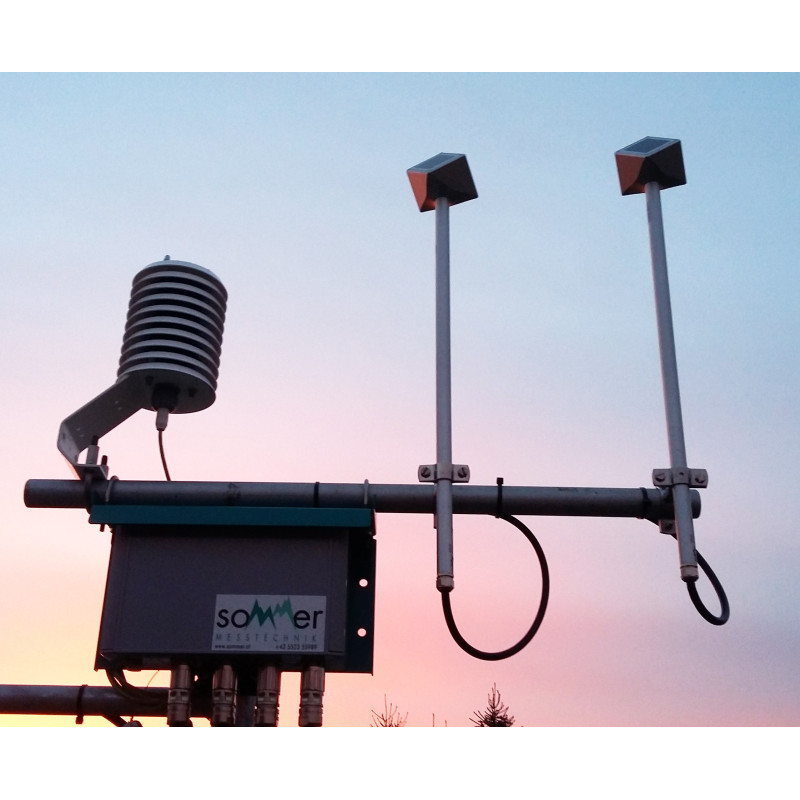

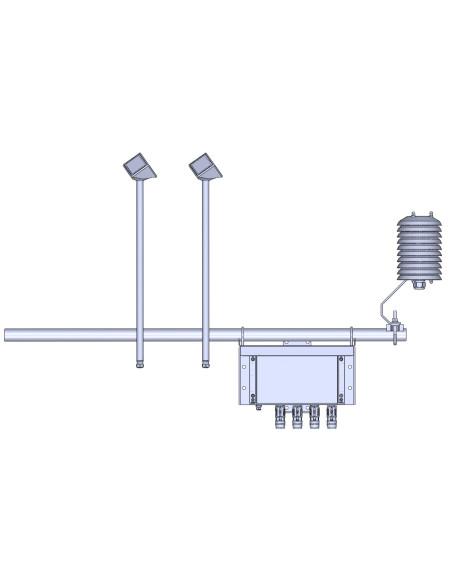

La segunda aplicación de doble sensor es para aplicaciones donde es importante la detección de hielo de capas extremadamente delgadas o cantidades de hielo. En este paquete, el Sistema IDS está utilizando dos de los sensores IDS-Cube 1 para medir y reconocer capas de hielo a partir de 0,01 mm. Para datos continuos y series temporales de datos ininterrumpidos, los sensores IDS-Cube 1 funcionan en modo alterno. Eso significa que si un sensor se está calentando y descongelando, el segundo aún está midiendo. En aplicaciones donde se requieren series de datos ininterrumpidas, este paquete es la solución. Las posibles aplicaciones son el monitoreo de hielo en la aviación.

  • Measurement principle complex impedance measurment
  • Temperature measurment range -40°C to +60°C (-40°F to +140°F), resolution 0,1°C
  • Humidity measurement range 0% to 100%, resolution 0,5%
  • Frost point measurement range -20°C to +20°C, resolution 0,1°C
  • Dew point measurement range -20°C to +20°C, resolution 0,1°C
  • Digital interface RS-485 various ASCII formats or MODBUS, SDI-12
  • Relay interface three relay-outputs (rain, ice, hart-beat)
  • Prower supply 10 ... 28VDC
  • Power consumtion max 50 mA at 12 VDC
  • Power supply heating 24VAC/VDC
  • Power consumtion heating max. 7A at 24VAC/DC
  • Total energy consumption xx Ah/d (1 min intervall)
  • Ambient temperature -40 °C to +60 °C (-40°F to +140°F)
  • Protection class IP 66
  • Bracket for 61 mm (2 inch) mast diameter

IDS-CUBE 1

  • Range 0,01mm - 1mm ice thikness
  • Material measurement range -40°C to +60°C (-40°F to +140°F), resolution 0,1°C
  • Heating seperate heating for cube and mounting pole, ceramic sensor plates hermatically sealed and glass surface
  • Weight 0,7 Kg
  • Length 560mm
  • Ambient temperature -40 °C to +60 °C (-40°F to +140°F)

IDS-CUBE 5

  • Range 0,1mm - 5mm ice thikness
  • Material Aluminium cube and mounting pole, ceramic sensor plates hermatically sealed and glass surface
  • Heating seperate heating for cube and mounting pole
  • Weight 0,7 Kg
  • Length 560mm
  • Ambient temperature -40 °C to +60 °C (-40°F to +140°F)

IDS-ROD 80

  • Range 1mm - 80mm ice thikness
  • Material Aluminium
  • Heating not avalable
  • Weight 2,3 Kg
  • Length 580mm
  • Ambient temperature -40 °C to +60 °C (-40°F to +140°F)
