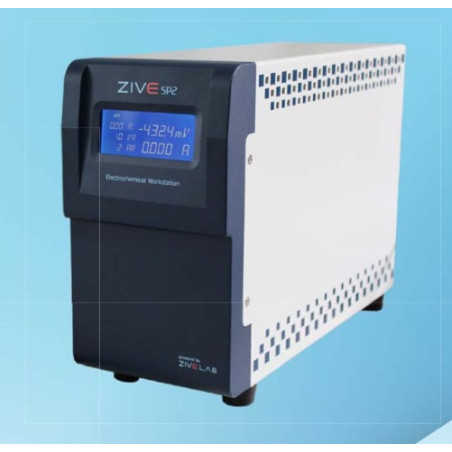

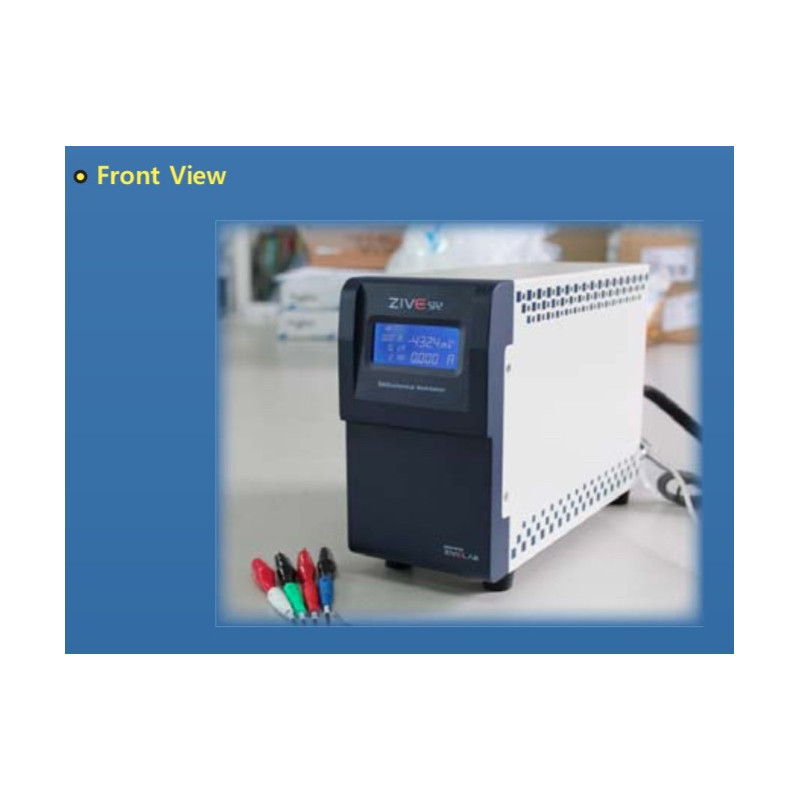

ZIVE SP2

WonATech-ZIVE LAB

Nuevo

La mejor opción para la caracterización completa de DC e impedancia de diversas aplicaciones electroquímicas. El sistema está diseñado bajo control FPGA y DSP con capacidad de alta velocidad.
Control DAC: dos juegos de alta velocidad de 16 bits DAC (50 MHz) para desplazamiento y escaneo y un juego de 16 bits DAC (1 MHz) para control de salida auxiliar analógica
Lectura ADC: dos juegos de ADC de 16 bits a 500 kHz para leer voltaje / corriente y ADC de 4 canales a 16 bit a 250 kHz para entrada de datos auxiliares como temperatura, voltaje auxiliar, etc. Proporciona EIS de alta frecuencia, técnicas de pulso rápido y tiempo de muestreo de alta velocidad .

ZIVE SP2 está equipado con un Analizador de respuesta de frecuencia (FRA) para el sistema de serie y proporciona mediciones de impedancia de alto rendimiento en el rango de frecuencia de 10 uHz a 2 MHz. La función ZRA (amperímetro de resistencia cero) puede medir máx. 2 amperios en la técnica de corrosión galvánica. El sistema se suministra con cuatro (4) paquetes avanzados de software, que están catalogados por campos de aplicación. Con este paquete de software avanzado, el usuario puede ampliar la flexibilidad de ZIVE SP2.

Características del sistema:

  • Potenciostato / galvanostato / analizador de impedancia versátil y de alta calidad
  • Tamaño compacto con funciones completas
  • La función FRA para controlar una carga electrónica externa o el potenciostato / galvanostato de 3ª parte está disponible de serie
  • 14 capacidades de técnicas de EIS que incluyen multisine
  • Interrupción de corriente Medición IR Compensación IR (realimentación dinámica, positiva)
  • Capacidad de pulso bipolar
  • Prueba de pulso de voltaje o carga de pulso de corriente / descarga (GSM, CDMA, etc.), función de onda sinusoidal para la simulación de ondas en paquete de prueba de batería y pulso de placas disponible
  • Tiempo de muestreo de datos de alta velocidad:

            - 50 usec / sample en modo ráfaga

            - 1 mseg / muestra en modo normal

            - 2 usec / muestra en modo de barrido rápido

  • Modo de barrido rápido (5000 V / s con muestreo de datos de 10 mV)
  • 3 rangos de voltaje de medición / control y 12 rangos de corriente de medición / control
  • Almacenamiento interno de 295,000 puntos de datos y experimento continuo independientemente de la falla de la PC.
  • Los paquetes de software completos se incluyen de forma estándar:

           - Paquete de software de prueba de corrosión (COR)
           - Paquete de software de prueba EIS (EIS)
           - Paquete de software de análisis electroquímico (EAS)
           - Paquete de software de energía (BAT)

  • Configuración multicanal disponible
  • Actualización gratuita de software

Características de hardware:

  • Rango de control ± 10V @ 2Amp
  • Amplios rangos de corriente (2 A a 20 pA) para diversas aplicaciones (los rangos de 200 pA y 20 pA son con ganancia)
  • Operación independiente por FPGA con DSP
  • FRA incorporado para medición de impedancia

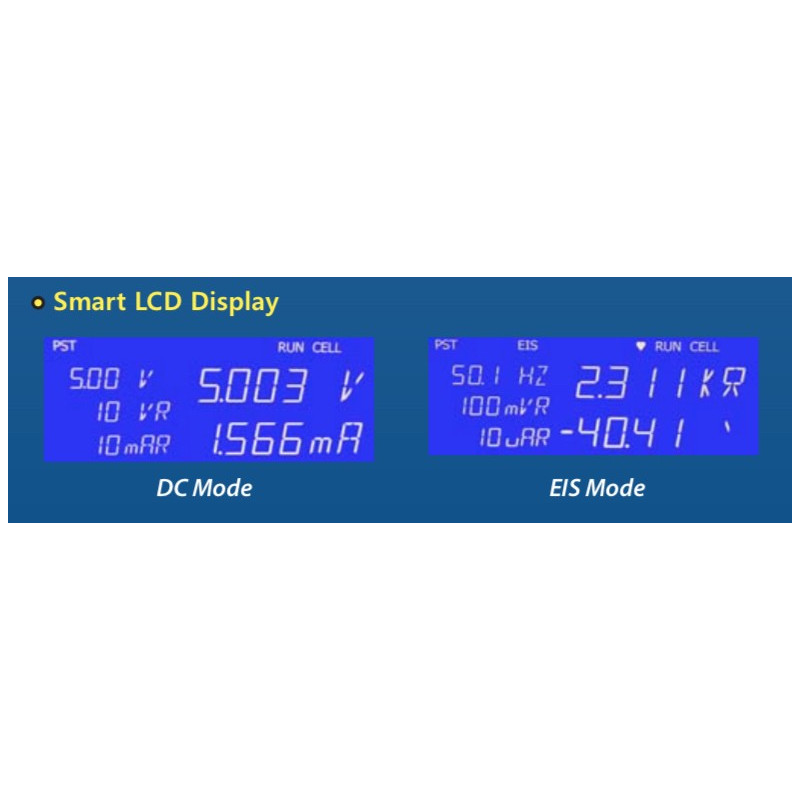

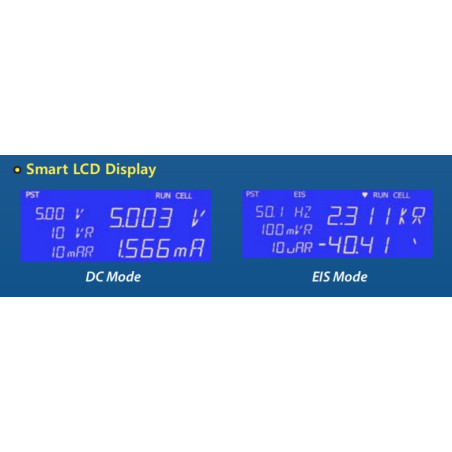

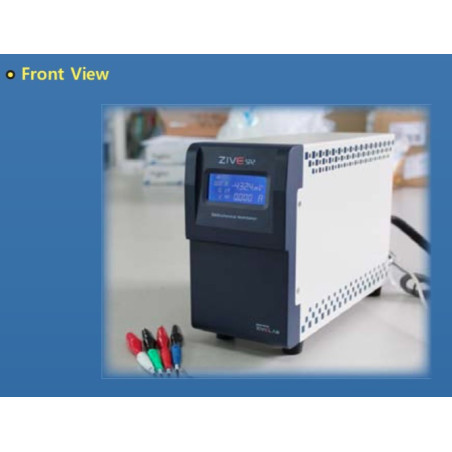

  • Pantalla LCD inteligente
  • Mediciones simultáneas de 3 tensiones auxiliares Medición de temperatura como estándar
  • 1 salida analógica auxiliar
  • 3 salidas digitales y 2 entradas digitales

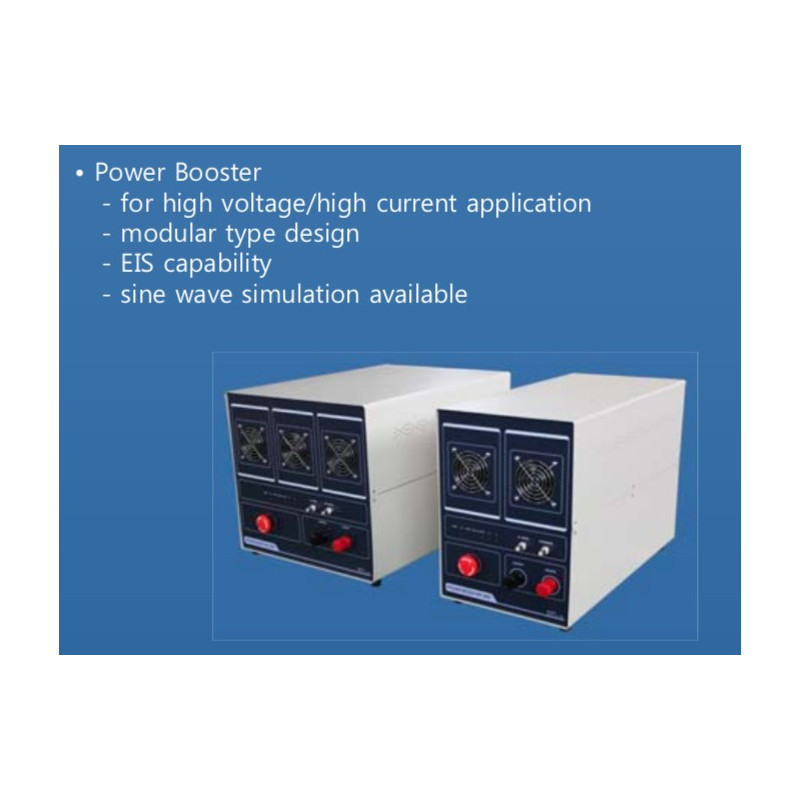

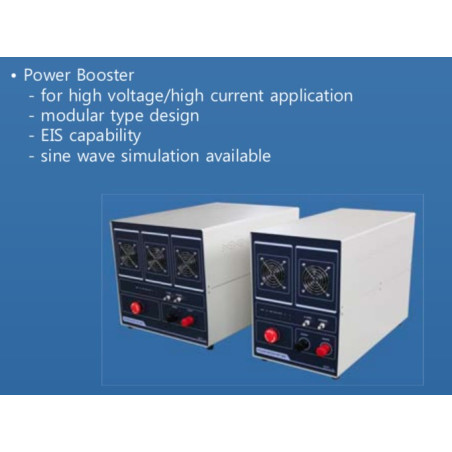

  • Interfaz de refuerzo externo (serie ZB) para aplicaciones de alta corriente

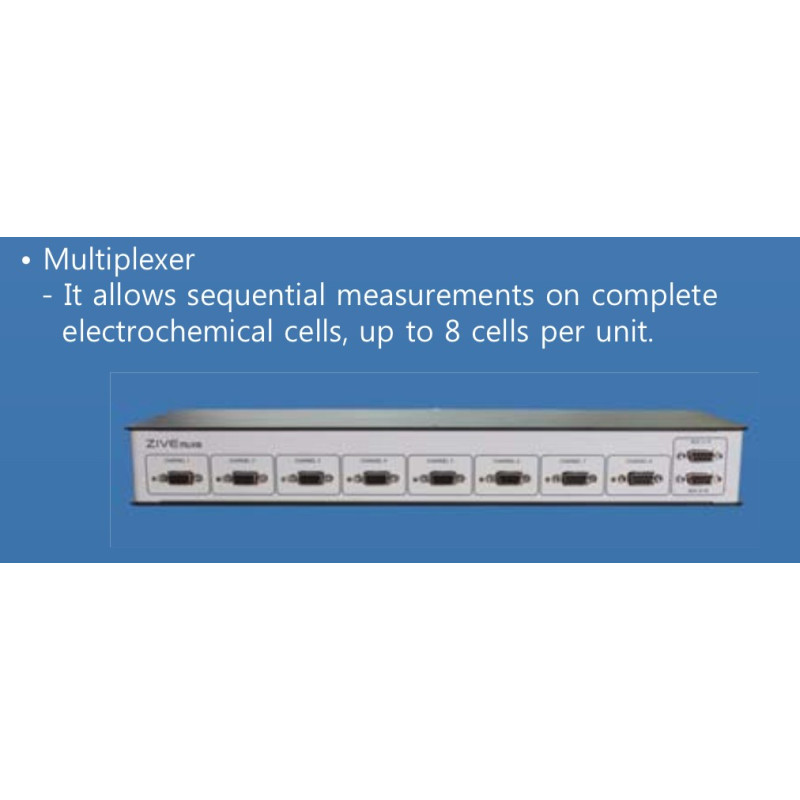

  • Interfaz de multiplexor externo (serie MUX) para mediciones secuenciales en múltiples celdas electroquímicas

Versatilidad:
El sistema ZIVE SP2 viene con tres entradas analógicas adicionales (entrada de voltaje auxiliar) y una salida analógica junto con 3 salidas digitales y 2 entradas digitales, y una entrada de temperatura para termopar de tipo K. Ayudará a los usuarios a expandir el uso del instrumento.

Por ejemplo,
1. El usuario puede medir la tensión entre el electrodo de trabajo y el electrodo de referencia y, al usar 2 entradas analógicas adicionales (entrada de tensión auxiliar), el usuario también puede medir la tensión entre el electrodo de referencia y el electrodo de trabajo y el contraelectrodo.
2. Con salida analógica, el sistema puede controlar la velocidad de rotación del rotador, la velocidad de flujo de MFC, etc. en una escala completa de ± 10V.
3. El usuario puede controlar el encendido / apagado de máx. 3 dispositivos de DO, etc.


Seguridad y mantenimiento:
1. Aunque la falla de comunicación ocurre entre PC y ZIVE SP2, el sistema continúa su experimento en el canal y guarda los datos en la memoria ZIVE hasta 295,000 conjuntos de datos configurados. Una vez que se restablece la comunicación, ZIVE transferirá automáticamente los datos guardados a la PC o el usuario podrá transferir los datos cuando lo desee. Esta función será altamente eficiente para un experimento prolongado.
2. El usuario puede definir una configuración de condición de seguridad ingresando sus propios niveles de seguridad para voltaje, corriente, temperatura, etc. Si el valor de medición excede este valor de configuración, el sistema se detendrá automáticamente para proteger el sistema y la celda.
3. Si el valor de control de voltaje o corriente es diferente del valor medido, el experimento se detendrá automáticamente para proteger la celda.
4. La función de calibración automática está disponible para la calibración del usuario.
El sistema se controla desde una PC a través de USB.

Aplicación:
La estación de trabajo electroquímica ZIVE SP2 es ideal para la investigación fundamental en electroquímica, desarrollo y aseguramiento de la calidad de nuevos sensores, corrosión / revestimientos, material de electrodo, membrana, polímero conductor, investigación del dispositivo de evaluación como materiales de batería, pilas de combustible, supercondensadores y células solares.

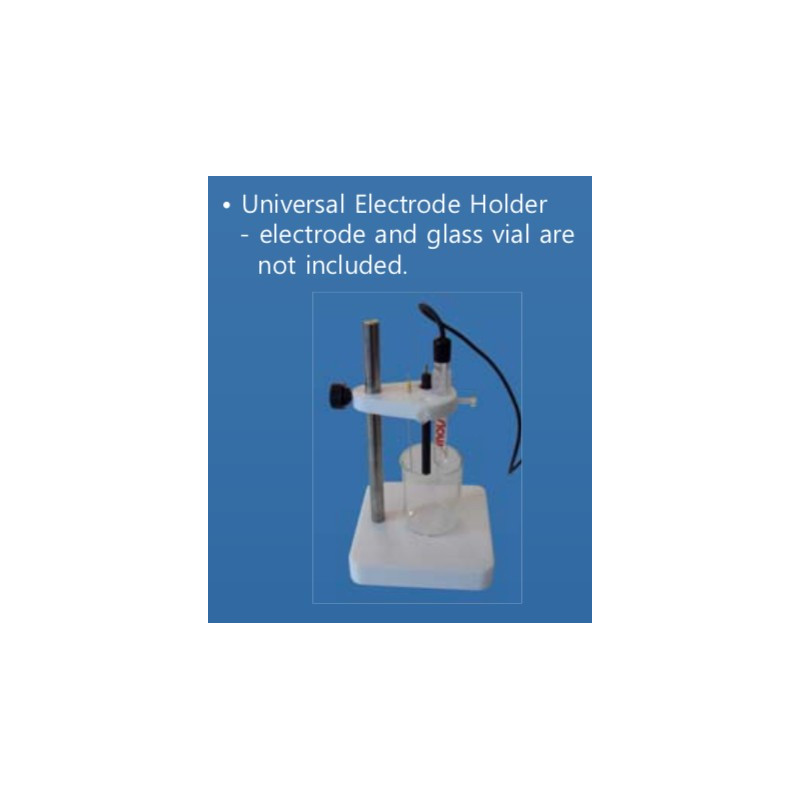

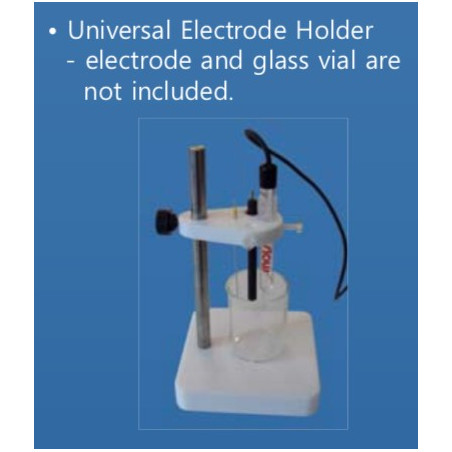

  • Electroquímica general:

El ZIVE SP2 también es adecuado para el desarrollo de bioinvestigación, estudios cinéticos de transferencia de electrones y análisis electroquímico de compuestos a bajos niveles de trazas, donde el análisis de impedancia y DC multicanal es beneficioso para proporcionar un alto rendimiento de los resultados.

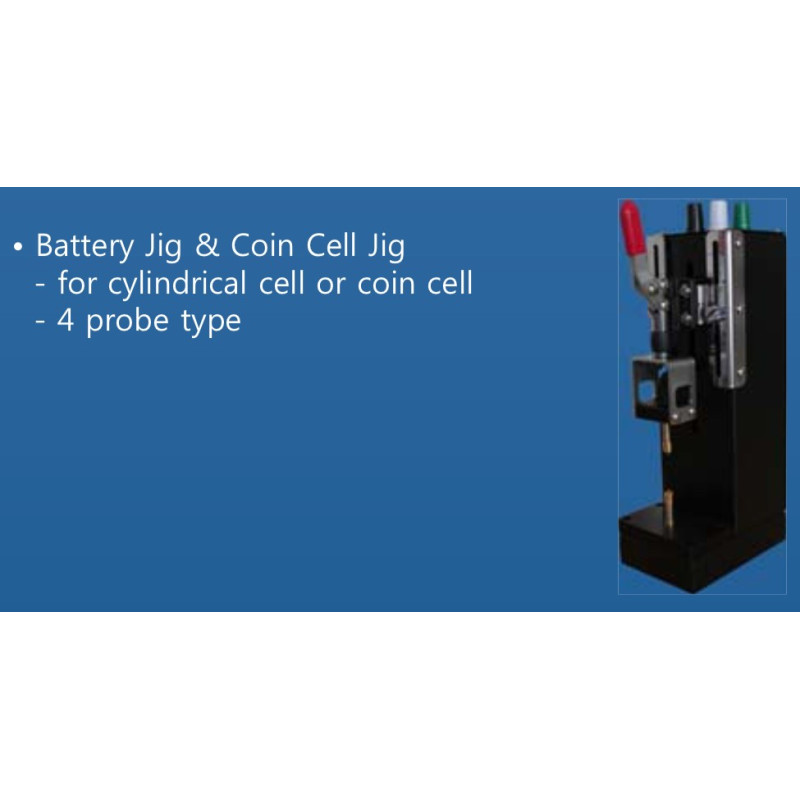

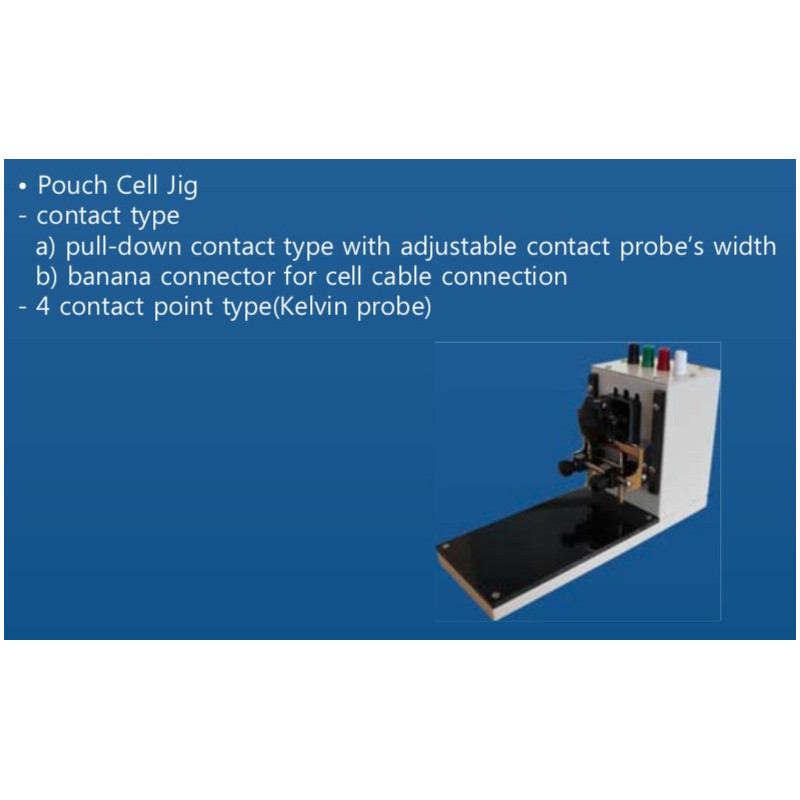

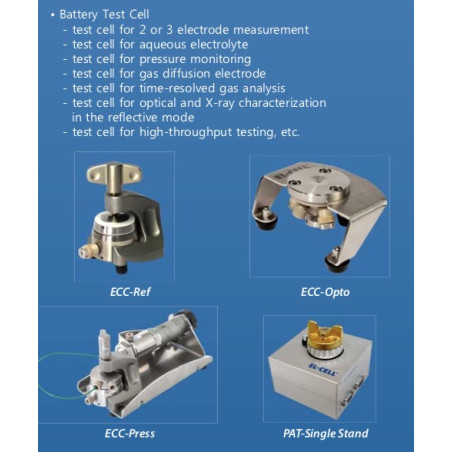

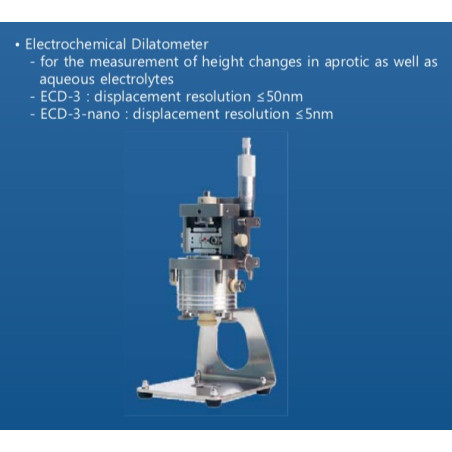

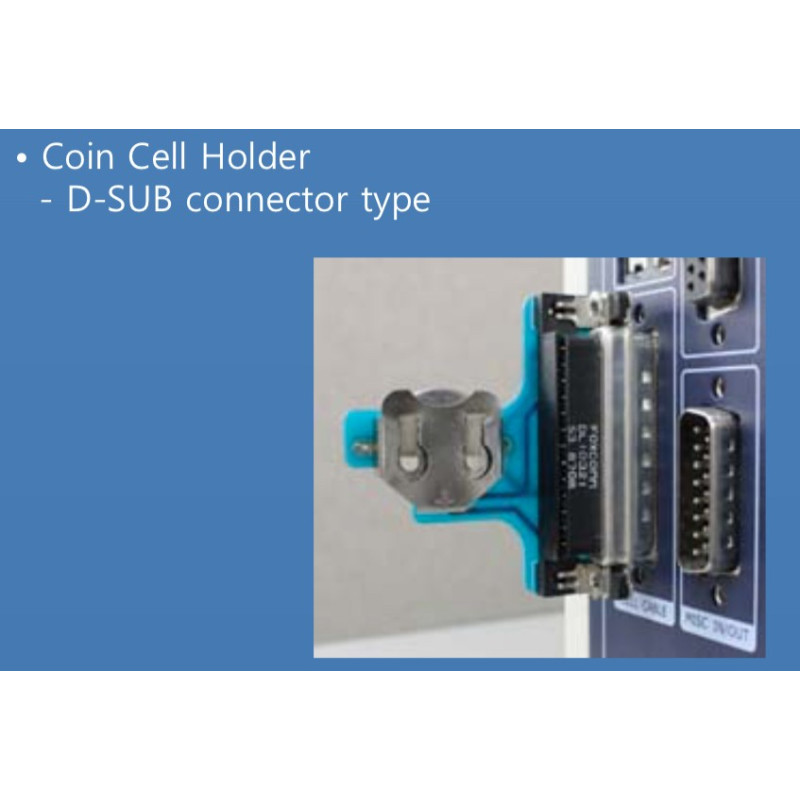

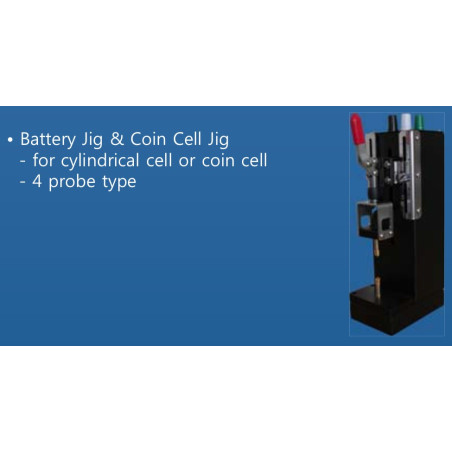

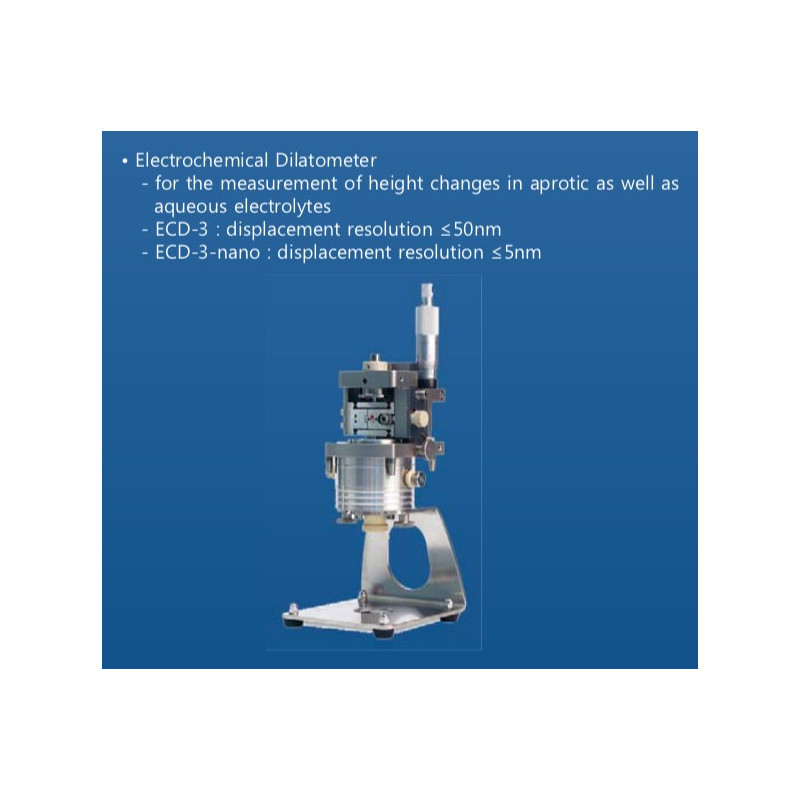

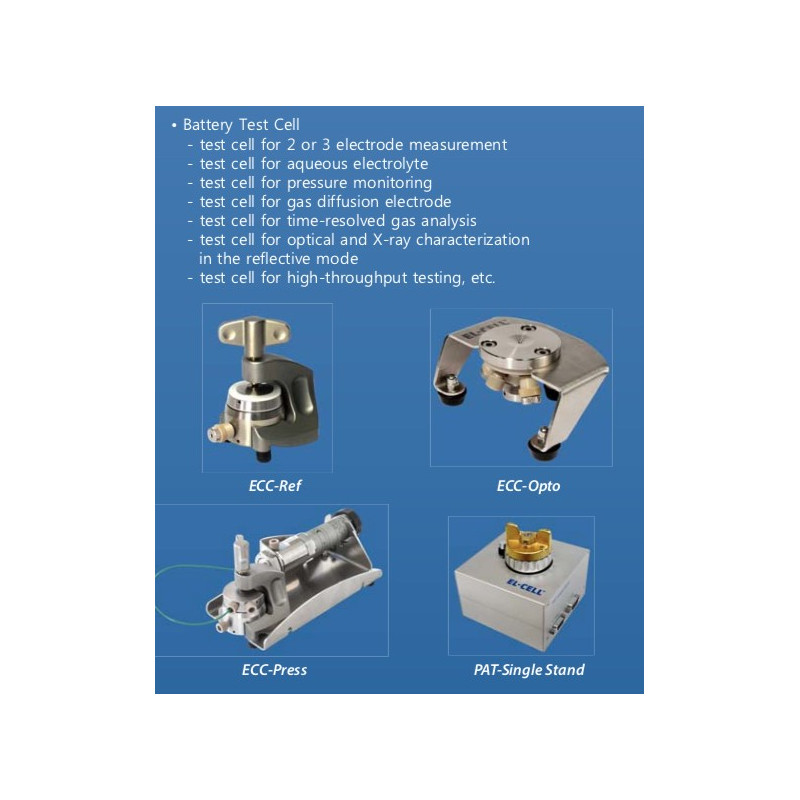

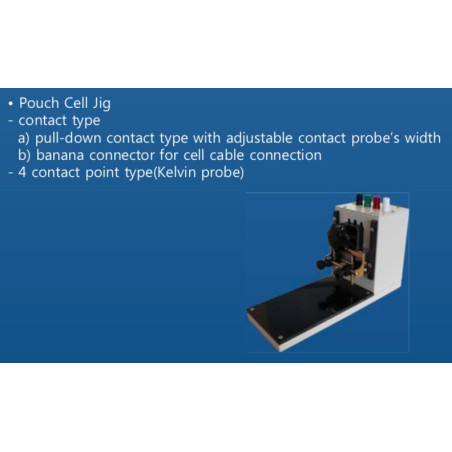

  • Baterías:

El sistema está muy bien adaptado para investigaciones sobre el comportamiento cíclico de la batería. Proporciona varios modos de control para el ciclo de la batería. Puede soportar la prueba EVS (espectroscopía de voltaje electroquímica) / GITT / PITT. Capacidad de pulso rápido para GSM, la prueba CDMA está incluida en el paquete de software de prueba de la batería. La función de medición de perfil de pulso para verificar la forma del pulso está disponible. Para la prueba de simulación de ondas, está disponible la carga / descarga de onda sinusoidal.

  • Placas solares:

El desarrollo y la producción de Placas solares requieren una gran cantidad de pruebas de materiales y dispositivos para mejorar la eficiencia y unir celdas individuales para la construcción de paneles. El ZIVE SP2 es la mejor solución para la caracterización de células fotovoltaicas. Con los sistemas AI, AO, DI y DO, el sistema puede monitorear la señal de otros dispositivos y también controlarlos.

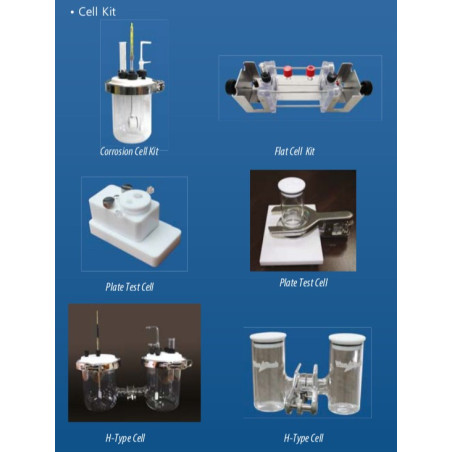

  • Corrosión:

El sistema es adecuado para medir bajas tasas de corrosión y pruebas de EIS para evaluar la corrosión. La función ZRA se suministra para la medición de corrosión galvánica.

  • Sensores:

El ZIVE SP2 se puede utilizar para la investigación de sensores utilizando chips de ADN o electrodos serigráficos. El rango de corriente mínimo del sistema es 20 pA (con ganancia). La voltametría cíclica, la cronoamperometría y la medición de EIS se pueden utilizar para esta aplicación.

  • Supercondensadores:

El ZIVE SP2 tiene un circuito de potenciostato rápido con adquisición de datos de alta velocidad (50 usc / punto, modo de ráfaga). Esta función es muy aplicable a las pruebas de supercondensadores. La capacidad de carga / descarga se usa para esta aplicación.

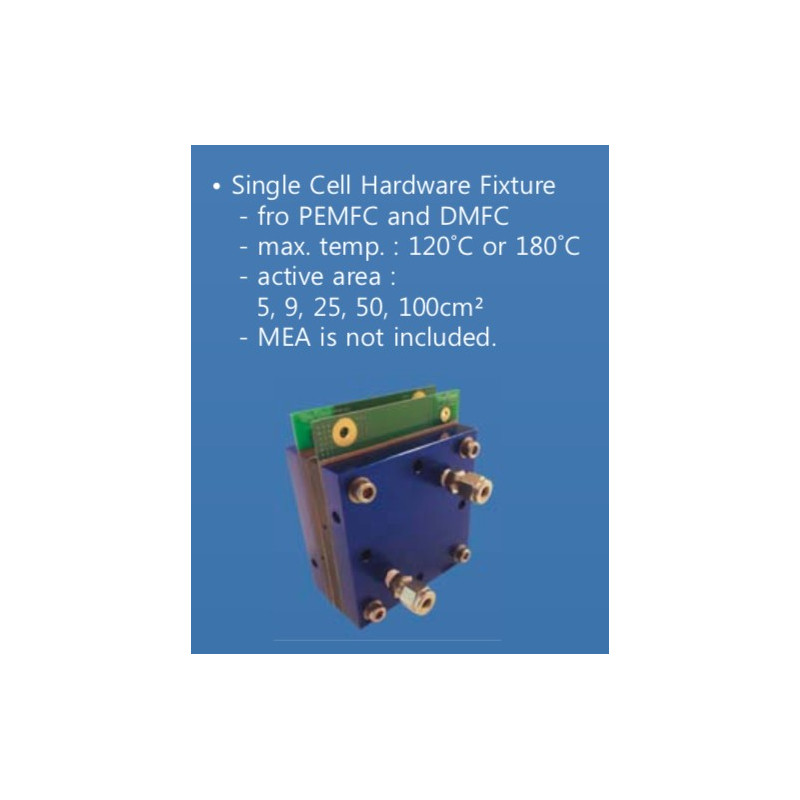

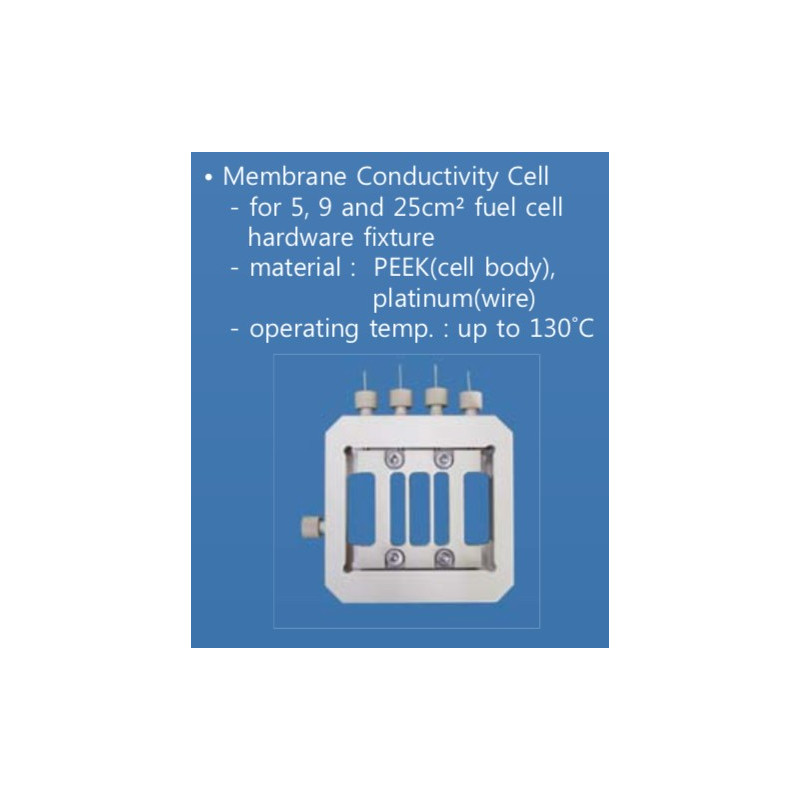

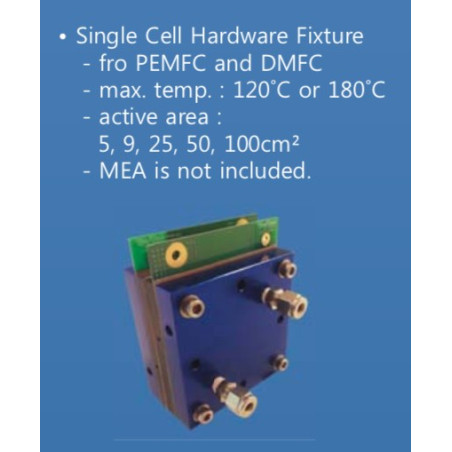

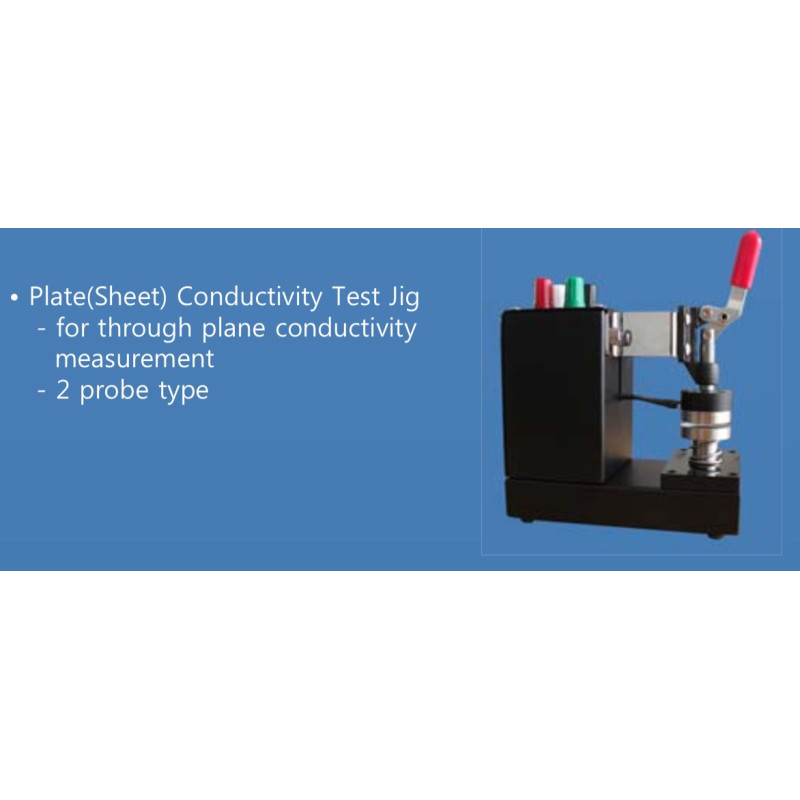

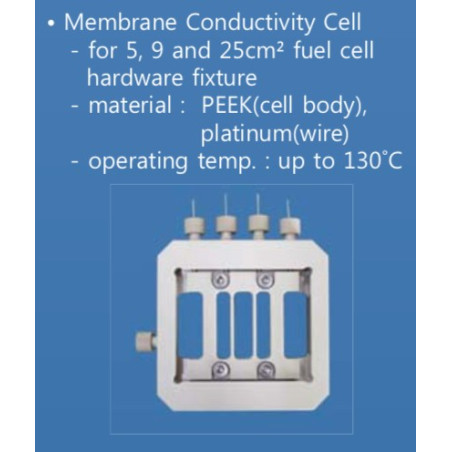

  • Pilas de combustible:

El ZIVE SP2 es ideal para caracterizar las pilas de combustible y el mecanismo de proceso anódico / catódico en el grado de desarrollo e investigación. Este sistema se puede usar directamente para PEMFC, DMFC y DEFC, etc. El FRA puede controlar una carga electrónica externa para la medición de EIS de la pila de combustible. Mediciones de la curva I-V en un rango completo de corriente disponible (la opción de rango automático está activa durante el escaneo I-V para garantizar la medición con una resolución continuamente alta).

Main System:

- PC communication: USB 2.0 high speed
- Line voltage: 100~240 VAC, 50 / 60 Hz, 1 Amp
- Power adapter: 24 V @ 2.5 A
- Size / weight: 113 x 305.7 x 196 mm (WxDxH) / 3.35 kg
- Max. output power: 30 Watt

System:

- Cell cable: 1 meter shielded type(standard) working, reference, counter, working sense, Auxiliary V
- Control DAC: DSP with FPGA
2x16bit DAC(50MHz) for bias & scan
1X16bit DAC(1MHz) for analog output
- Calibration: Automatic
- Filter selection: 4ea(5Hz, 1kHz, 500kHz, 5MHz)
- Scan rate: 0~200V/sec in common mode
0~5000V/sec in fast mode
- Max. channel No: 32 channels via USB connection
- Internal data memory: 295,000 points
- LCD display: DC & EIS mode automatically

Power Amplifier (CE):

- Power: 24 Watt (12V@2A)
- Compliance voltage: ±12V
- Max. current: ±2A
- Control speed selection: 8ea
- Bandwidth: 4MHz
- Slew rate: 15V/usec
Potentiostat Mode (voltage control):

-- Voltage control:

- Control voltage range: ±10V, ±1V, ±100mV
- Voltage resolution: 16 bit per each range
- Voltage accuracy: ±1mV ±0.05% of setting (gain x1)
- Max. scan range: ±10V vs. ref. E

-- Current measurement:

- Current range:

- 12 ranges (auto / manual setting)
- 2 nA~2A
- 20 pA & 200pA with gain

- Current resolution:

- 16 bit
- 60uA, 6uA, 600nA, 60nA, 6nA, 600pA, 60pA, 6pA, 600fA, 60fA, 6fA, 0.6fA

- Current accuracy:

- ±10pA ±0.1% f.s.(gain x1)>200nA


Galvanostat Mode (current control):

-- Current control:

- Control current range:

- max. ±2A
- ± full scale depending on selected range

- Current resolution:

- 16 bit
- 60uA, 6uA, 600nA, 60nA, 6nA, 600pA, 60pA, 6pA, 600fA, 60fA, 6fA, 0.6fA

- Current accuracy: ±10pA ±0.1% f.s.(gain x1)>200nA f.s.

-- Voltage measurement:

- Voltage range: 10V, 1V, 100mV
- Voltage resolution:

- 16 bit
- 0.3mV, 30uV, 3uV

- Voltage accuracy: ±1mV ±0.05% of reading(gain x1)
Electrometer:

- Max. input voltage: ±10V
- Input impedance: 2x1013 Ω||4.5pF
- Bandwidth: >22MHz
- CMRR: >114dB

EIS(Internal FRA) for System:

- Frequency range: 10uHz~2MHz
- Frequency accuracy: 0.01%
- Frequency resolution: 5000/decade
- Amplitude:

- 0.1mV~5Vrms(Potentiostatic)
- 0.1~70% f.s.(Galvanostatic)

- Mode:

- Static EIS:
- Potentiostatic, Galvanostatic,
- Pseudogalvanostatic, OCP
- Dynamic EIS:
- Potentiodynamic, Galvanodynamic
- Fixed frequency impedance:
- Potentiostatic, Galvanostatic,
- Potentiodynamic, Galvanodynamic
- Multisine EIS:
- Potentiostatic, Galvanostatic
- Intermittent PEIS/GEIS


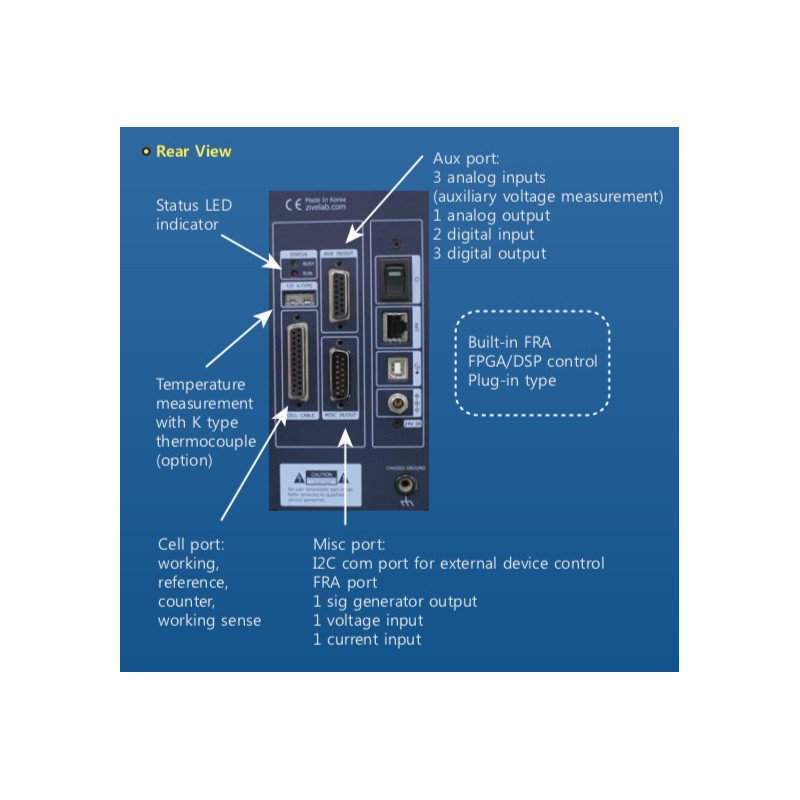

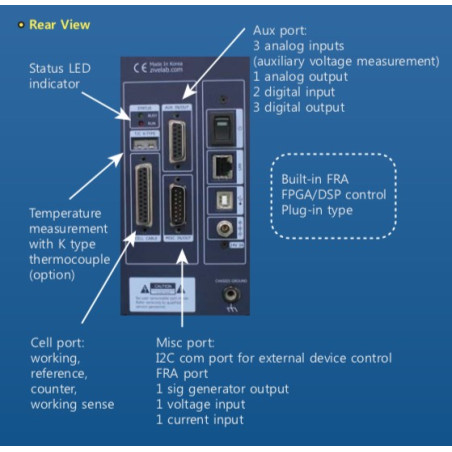

Interfaces for System:

- Auxiliary port:

- Digital output: 3 (open collector)
- Digital input: 2 (photo coupler)
- Auxiliary voltage inputs:
- 3 analog inputs: ±10V
- For measurement of WE vs. CE
- CE vs. RE or other signal
- Analog output:
- 1 analog output: ±10V
- For stirrer, MFC, RDE, etc.

- Misc. port:

- Sig generator output: 1 analog output for FRA output or waveform generation output

- Peripheral communication: I2C to control external devices

- Temp. measurement: 1 K-type thermocouple input

- Zero Resistance Ammeter: 2nA ~ 2A ranges
Software:

- Max. step per experiment: 1000
- Shutdown safety limits: Voltage, current, temperature, etc.
- Max. sampling rate:
-- 20kHz(50usec) in burst mode
-- 500kHz(2usec) in fast sweep mode
- Min. sampling time: Unlimited
- Sampling condition: Time, dv/dt, dI/dt, temperature, etc.


PC Requirement

- Operating system: WindowsXP SP3/7/8/10(32bit/64bit OS)
- PC specification: Pentium4, RAM 1GB or higher
- Display: 1600x900 high color or higher
- USB: High speed 2.0

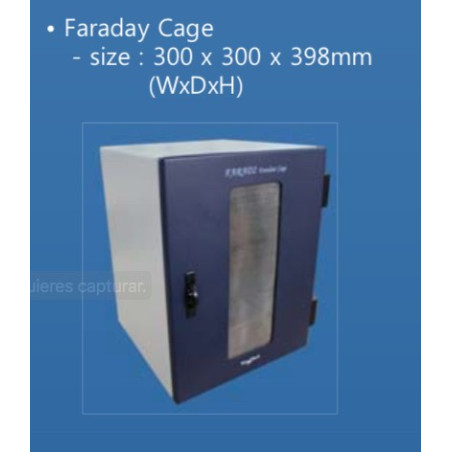

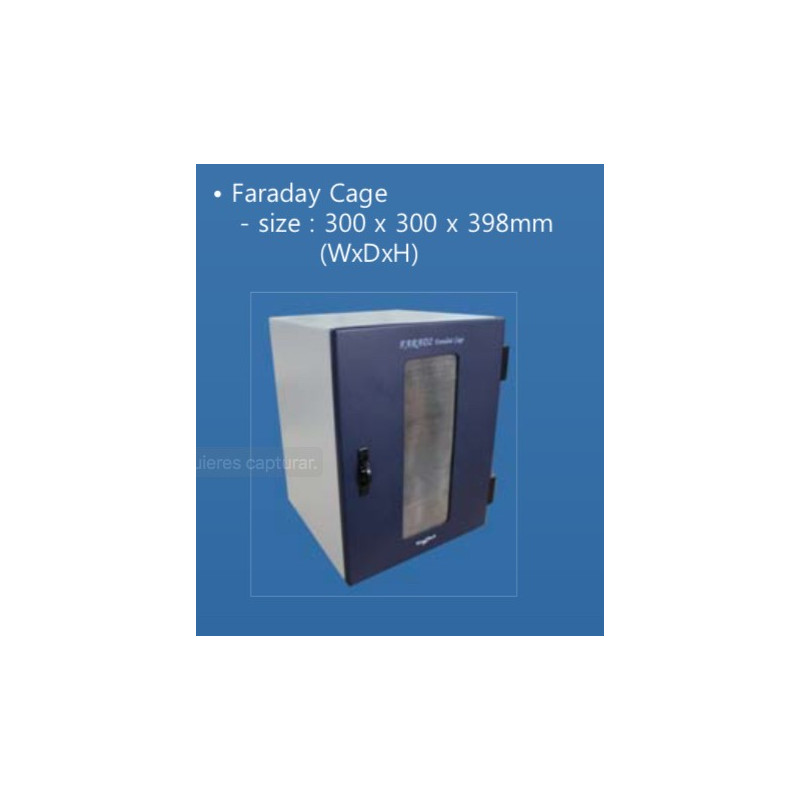

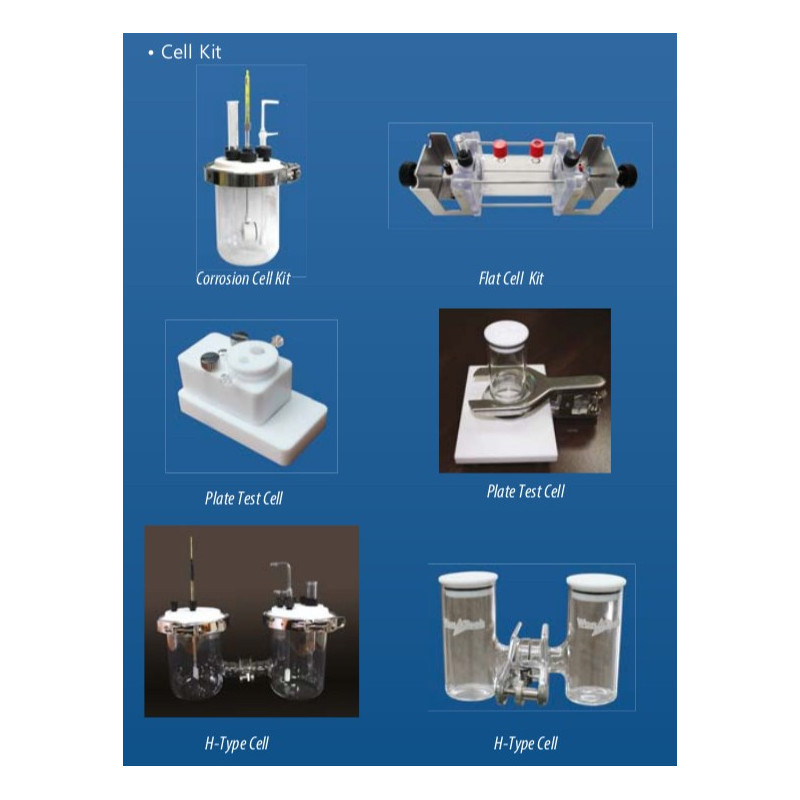

General

- Dummy cell: One external dummy cell included
- Thermocouple: K-type, 1.5 meter long(option)
- Impedance analysis S/W: ZMAN(TM) software
- DC data analysis S/W: IVMAN(TM) software package


*The specifications are subject to change without notice.
*Windows is a registered trade mark of Microsoft Corporation.
